Mapa Mental - Treliça Isostática

Prévia do material em texto

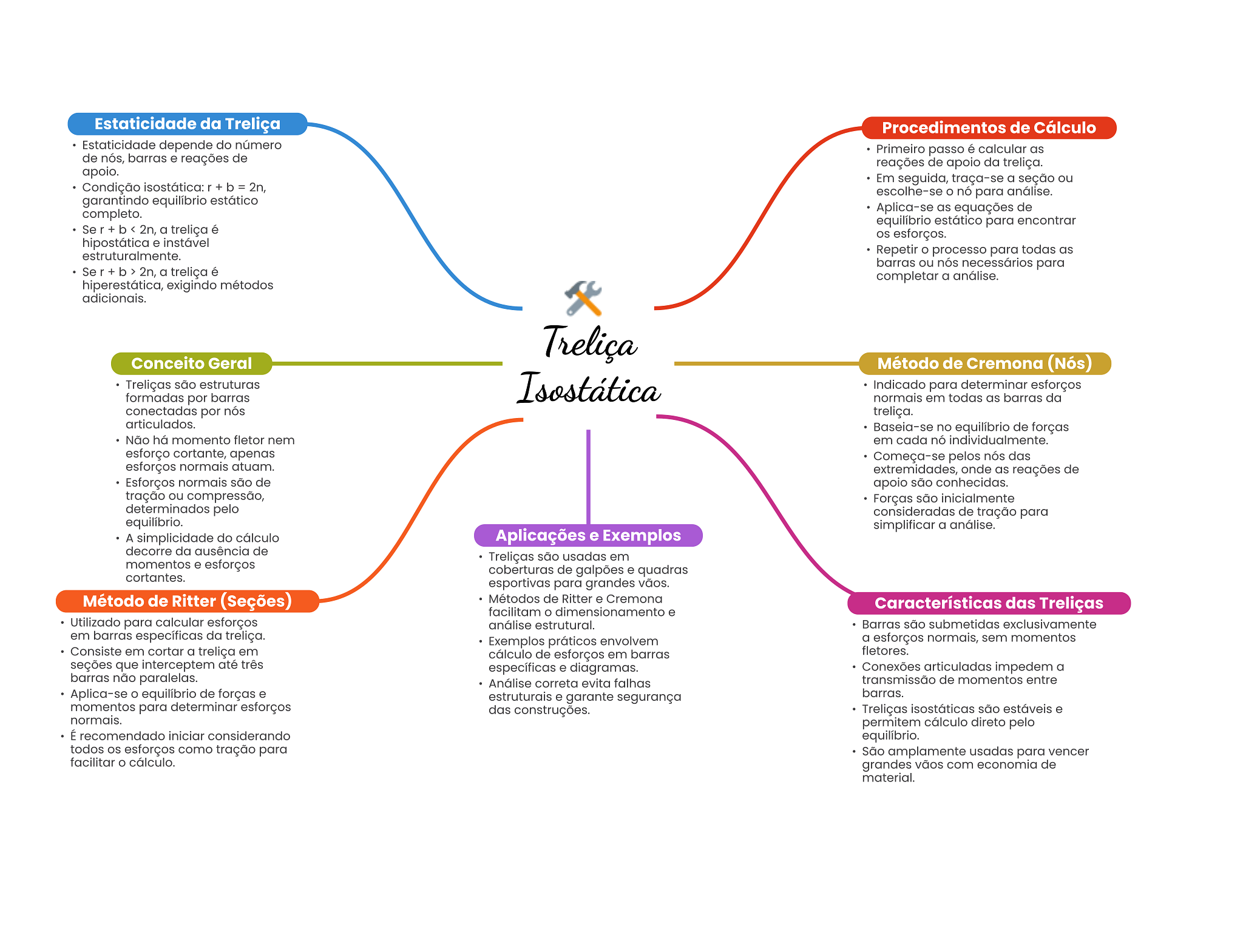

Estaticidade da Treliça Procedimentos de Cálculo Estaticidade depende do número Primeiro passo é calcular as de nós, barras e reações de reações de apoio da treliça. apoio. Em seguida, traça-se a seção ou Condição isostática: r + b = 2n, escolhe-se O nó para análise. garantindo equilíbrio estático completo. Aplica-se as equações de equilíbrio estático para encontrar Se r + b 2n, a treliça é completar a análise. hiperestática, exigindo métodos adicionais. Treliça Conceito Geral Método de Cremona (Nós) Treliças são estruturas Isostática Indicado para determinar esforços formadas por barras normais em todas as barras da conectadas por nós treliça. articulados. Baseia-se no equilíbrio de forças Não há momento fletor nem em cada nó individualmente. esforço cortante, apenas Começa-se pelos nós das esforços normais atuam. extremidades, onde as reações de Esforços normais são de apoio são conhecidas. tração ou compressão, Forças são inicialmente determinados pelo consideradas de tração para equilíbrio. simplificar a análise. A simplicidade do cálculo Aplicações e Exemplos decorre da ausência de Treliças são usadas em momentos e esforços coberturas de galpões e quadras cortantes. esportivas para grandes vãos. Método de Ritter (Seções) Métodos de Ritter e Cremona facilitam e Características das Treliças Utilizado para calcular esforços análise estrutural. Barras são submetidas exclusivamente em barras específicas da treliça. Exemplos práticos envolvem a esforços normais, sem momentos Consiste em cortar a treliça em cálculo de esforços em barras fletores. seções que interceptem até três específicas e diagramas. Conexões articuladas impedem a barras não paralelas. Análise correta evita falhas transmissão de momentos entre Aplica-se equilíbrio de forças e estruturais e garante segurança barras. momentos para determinar esforços das construções. Treliças isostáticas são estáveis e normais. permitem cálculo direto pelo É recomendado iniciar considerando equilíbrio. todos esforços como tração para São amplamente usadas para vencer facilitar cálculo. grandes vãos com economia de material.
