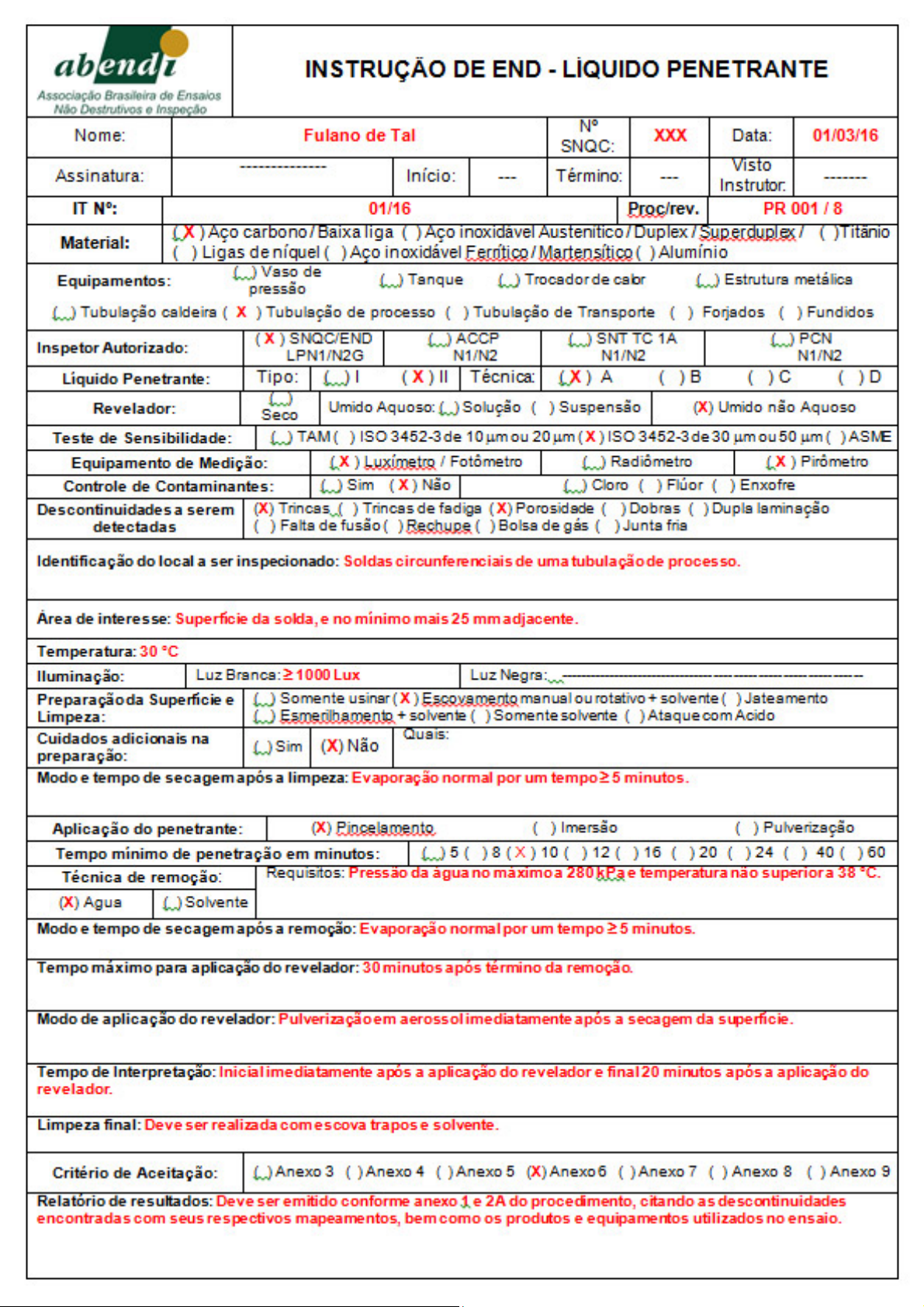

INSTRUÇÃO DE END PENETRANTE Associação Brasileira de Ensaios Não Destrutivos e Inspeção Nome: Fulano de Tal XXX Data: 01/03/16 SNQC: Visto Assinatura: Início: Término: Instrutor. IT N°: 01/16 Proc/rev. PR 001 8 (X) Aço carbono / Baixa liga Aço inoxidável Duplex / Superduplex Material: Ligas de níquel Aço in oxidável Ferrítico Martensítico Alumínio Vaso de Equipamentos: pressão Tanque Trocador de calor Estrutura metálica Tubulação caldeira Tubulação de processo Tubulação de Transporte ( ) Forjados Fundidos (X) SNQC/END ACCP SNT TC 1A PCN Inspetor Autorizado: LPN1/N2G N1/N2 N1/N2 N1/N2 Líquido Penetrante: Tipo: (X) Técnica: (X) A ( ) ( ) C ( ) D Revelador: Seco Umido Aquoso: Solução Suspensão (X) Umido não Aquoso Teste de Sensibilidade: TAM ISO 3452-3 de 10 ou 20 (X) ISO 3452-3 de 30 ou 50 ASME Equipamento de Medição: (X) Luximetro / Fotômetro Radiômetro (X) Pirômetro Controle de Contaminantes: Sim (X) Não Cloro Flúor Enxofre Descontinuidades a serem (X) Trincas de fadiga (X) Porosidade Dobras Dupla laminação detectadas Falta de fusão Rechupe Bolsa de gás Junta fria Identificação do local a ser inspecionado: Soldas circunferenciais de uma tubulaçãode processo. Área de interesse: Superficie da solda, e no mínimo mais 25 mm adjacente. Temperatura: 30 Luz Branca: 1000 Lux Luz Negra: Preparaçãoda Superficie e Somente usinar (X) Escovamento manual ou rotativo + solvente Limpeza: Esmerilhamento + solvente Somente solvente Ataque com Acido Cuidados adicionais na Quais: preparação: Sim (X) Não Modo e tempo de secagem após a limpeza: Evaporação normal por um 5 minutos. Aplicação do penetrante: (X) Imersão ( ) Pulverização Tempo mínimo de penetração em minutos: Técnica de remoção: Requisitos: Pressão da no máximoa 280kPa e temperatura não superiora (X) Solvente Modo e tempo de secagem após a remoção: Evaporação normal por um tempo minutos. Tempo máximo para aplicação do revelador: 30 minutos após término da remoção. Modo de aplicação do revelador: Pulverizaçãoem ol imediatamente após a secagem da superficie. Tempo de Interpretação: Inicial imediatamente após a aplicação do revelador e final 20 minutos após a aplicação do revelador. Limpeza final: Deve ser realizada com escova trapos e solvente. Critério de Aceitação: Anexo 3 Anexo 4 () Anexo 5 (X) Anexo 6 () Anexo 7 Anexo 8 Anexo 9 Relatório de resultados: Deve ser emitido conforme anexo 1 e 2A do procedimento, citando as descontinuidades encontradas com seus respectivos mapeamentos, bem como 05 produtos e equipamentos utilizados no ensaio.
