Pergunta 1
Resposta Selecionada:
d.
Respostas:
a.
b.
c.
d.
e.
Comentário da
resposta:

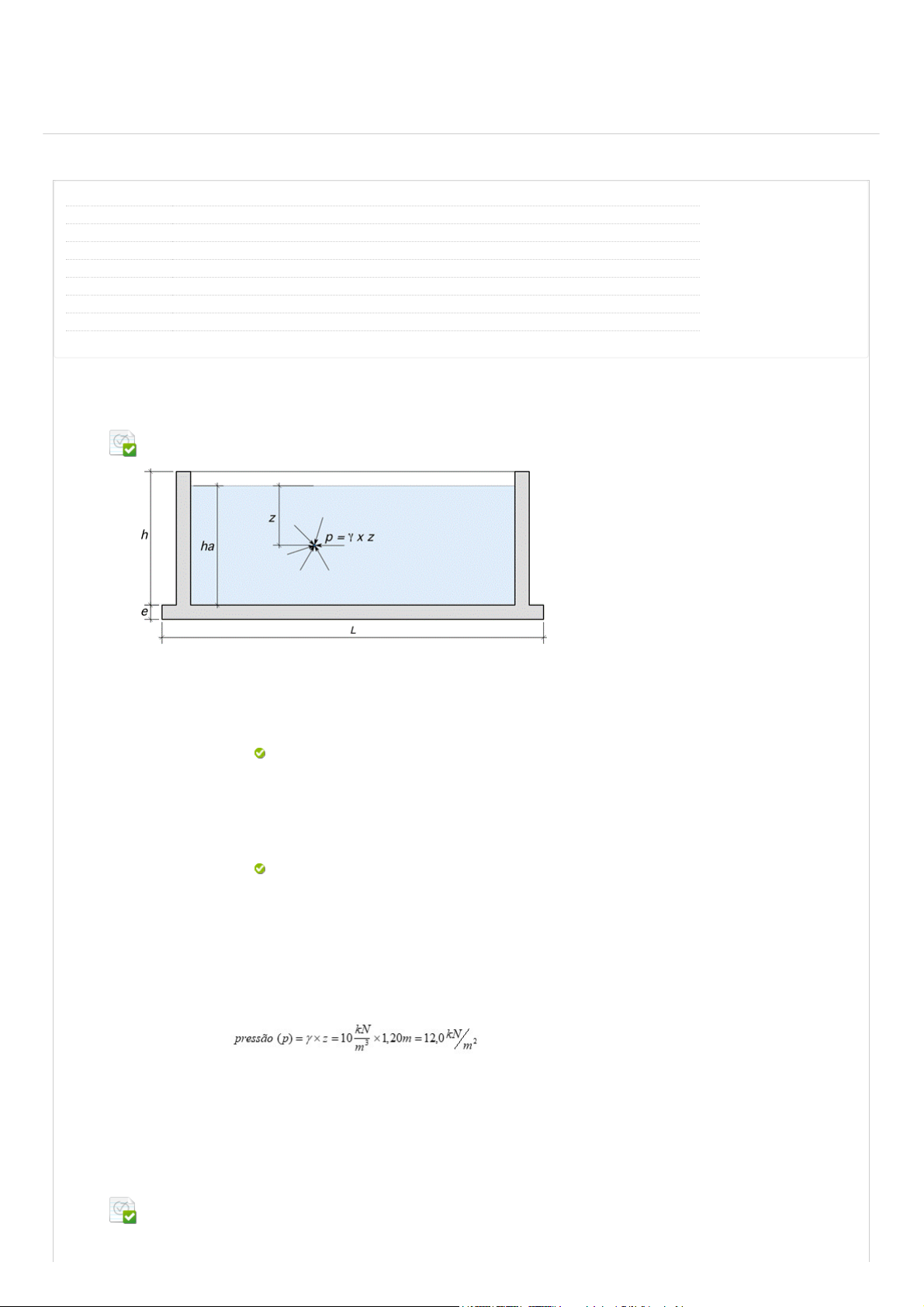

A �gura abaixo representa um corte transversal de uma piscina que será construída com concreto armado. A altura das suas paredes será h =
1,25 m, a espessura da laje de fundo será e = 20 cm e a máxima altura de água será ha = 1,20 m.

Lembrando que, segundo as leis de Stevin e de Pascal, a pressão em um ponto qualquer no interior de um líquido em repouso é exercida
igualmente em todas as direções e que o seu valor equivale ao valor do peso especí�co do líquido multiplicado pelo valor da profundidade do
ponto em relação à superfície livre do líquido, e considerando γ = 10 kN/m3 como o valor do peso especí�co da água, é possível concluir que o
valor da pressão na junção das paredes com a laje de fundo dessa piscina será cerca de
12,0 kN/m2
1,25 kN/m2
1,20 kN/m2
1,45 kN/m2
12,0 kN/m2
14,0 kN/m2
Resposta: D
Comentário: O valor da pressão da água na junção da parede com a laje de fundo equivale ao valor do peso especí�co da
água multiplicado pelo valor da profundidade desse ponto em relação à superfície livre da água.
Considerando γ = 10 kN/m3 como o valor do peso especí�co da água e a máxima profundidade ha = 1,20 m, o valor da
pressão será

Pergunta 2
Durante a revisão do dimensionamento de um muro de arrimo com 2,00 m de altura, representado esquematicamente na �gura abaixo, foi veri�cada a ausên
dispositivos para a drenagem das águas pluviais.
UNIP EAD BIBLIOTECAS MURAL DO ALUNO TUTORIAISCONTEÚDOS ACADÊMICOS
0,5 em 0,5 pontos
0,5 em 0,5 pontos
http://company.blackboard.com/
https://ava.ead.unip.br/webapps/blackboard/execute/courseMain?course_id=_316230_1
https://ava.ead.unip.br/webapps/blackboard/content/listContent.jsp?course_id=_316230_1&content_id=_3700701_1&mode=reset
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_10_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_27_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_47_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_29_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_25_1
https://ava.ead.unip.br/webapps/login/?action=logout
28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&re… 2/10
Resposta Selecionada: c.
Respostas: a.
b.
c.
d.
e.
Comentário
da
resposta:

Se esse erro não fosse percebido, em casos de chuvas intensas e contínuas, o valor do empuxo atuante no muro seria igual ao valor empuxo do maciço de ter
acrescido do valor do empuxo da água retida nesse maciço.

Considere que, para cada metro de extensão desse muro, o valor do empuxo do solo seja de cerca de 15 kN/m e que
- o valor do empuxo da água equivale ao valor da área do diagrama de pressões atuantes no paramento do muro,
- a pressão em um ponto qualquer no interior de um líquido em repouso, de acordo com as leis de Stevin e de Pascal,  é exercida igualmente em todas as dire
seu valor equivale ao valor do peso especí�co do líquido multiplicado pelo valor da profundidade do ponto em relação à superfície livre do líquido,
- o valor do peso especí�co da água seja γ = 10 kN/m3.

Caso o maciço contido se tornasse totalmente saturado em virtude de chuvas intensas e contínuas, o valor do empuxo total sobre o paramento desse muro se
ordem de:
35 kN/m
10 kN/m
15 kN/m
35 kN/m
40 kN/m
45 kN/m
Resposta: C
Comentário: O valor da pressão da água na base do muro de arrimo equivale ao valor do peso especí�co da água multiplicado pelo valor da
profundidade desse ponto em relação à superfície livre da água, ou seja, ao topo do muro.
Considerando γ = 10kN/m3 como o valor do peso especí�co da água e 2,00 m a altura do muro, o valor da pressão na base será
Pergunta 3 0,5 em 0,5 pontos
28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&re… 3/10
Resposta Selecionada: e.
Respostas: a.
b.
c.
d.
e.
Comentário
da
resposta:
Um reservatório cilíndrico com 4,00 m de diâmetro interno e capacidade para 25 mil litros de água, a ser construído com concreto armado, é representado, em

Considerando γa = 10 kN/m3 o valor do peso especí�co da água, γC = 25 kN/m3 o valor do peso especí�co do concreto armado e que a laje de fundo terá 20 c

I - O valor da pressão da água sobre a laje de fundo do reservatório será de aproximadamente 25 kN/m2.
II - Na região central do reservatório, o valor da carga distribuída equivalente ao peso próprio da laje de fundo será da ordem de 50 kN/m2.
III - Para que seja possível empregar a própria laje de fundo como elemento de fundação direta para esse reservatório, é necessário que a capacidade de supo

É correto o que se a�rma em:
Apenas III.
Apenas I, II e III.
Apenas I e II.
Apenas I e III.
Apenas II e III.
Apenas III.
Resposta: E
Comentário: A�rmativa I: incorreta.
Para determinar o valor da pressão da água sobre a laje de fundo do reservatório pode-se calcular o valor do peso total da água armazenada e d
P
água
=
P
água
A
base
=
γ
a
× V
água
π × R 2
=
10,0KN / m 3 × 25m 3
3,14× ( 2,00m) 2
=
250 kN
12,57m 2
= 19,9 ≅ 20kN / m 2
Pergunta 4
Um estudo preliminar destinado à elaboração do projeto de reti�cação de um córrego mostrou que a bacia hidrográ�ca a montante do trecho a
ser reti�cado tem um coe�ciente de escoamento super�cial da ordem 0,50 e uma área de aproximadamente 6,8 km2.  A vazão desse córrego,
0,5 em 0,5 pontos
28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&re… 4/10
Resposta Selecionada: b.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:
Duração (minutos) 15 30 45 60 75 90
Altura pluviométrica (mm) 18 42 56 73 78 85
nas épocas das cheias, �ca em torno de 19,4 m3/s enquanto não chove.
Para um período de recorrência de 200 anos, os registros históricos indicam que os maiores valores de alturas pluviométricas, para as durações
mais habituais, são os apresentados abaixo


Para de�nir valores de variações da vazão em determinada seção transversal de um curso d’água, um método bastante utilizado é o Método
Racional, que conduz a bons resultados.
O valor da máxima variação de vazão na seção considerada, também denominada Vazão de Pico (QP), para pequenas bacias hidrográ�cas, é
obtido com razoável precisão, apenas em função do seu coe�ciente de escoamento super�cial (C), da máxima intensidade de precipitação (I)
prevista para a região, para um determinado período de recorrência, e da área (A) da bacia a montante da seção, empregando-se a expressão


Considerando essas informações, avalie as a�rmativas a seguir.

I - O valor da maior Intensidade de Precipitação prevista para a região, para o período de recorrência adotado, é I = 1,25 mm/min.
II - O valor da máxima variação da vazão na seção considerada, empregando o Método Racional será QP = 79,33 m3/s.
III - Um valorrazoável de Vazão de Projeto para a reti�cação desse córrego seria, portanto, Q = 80 m3/s.

É correto o que se a�rma em:
Apenas I e II.
I, II e III.
Apenas I e II.
Apenas I e III.
Apenas II e III.
Apenas I.
Duração (minutos) 15 30 45 60 75 90
Altura pluviométrica (mm) 18 42 51 59 68 83
Intensidade (mm/min) 1,20 1,40 1,13 0,98 0,91 0,92
Resposta: B
Comentário: A�rmativa I: correta.
Os valores das máximas Intensidades de Precipitação (I) previstas para a região, equivalentes à altura pluviométrica (P)
dividida pela duração da chuva (D), para o período de recorrência de�nido, são indicados a seguir.


Desses, o valor mais elevado é I = 1,40 mm/min, correspondente a precipitações com duração D = 30 min.

A�rmativa II: correta.
Os valores corretos a serem aplicados na Fórmula do Método Racional são

- C = 0,50
-
- A = 6,8km 2= 6.800.000m 2

Então, o valor da máxima variação da vazão na seção considerada, devido à precipitação de maior intensidade seria

A�rmativa III: incorreta.
Como o córrego já apresenta uma vazão em torno de 19,4m 3/s , enquanto não está chovendo, o valor total para a vazão
de projeto deve ser, no mínimo de
Pergunta 5
Visando à reti�cação de um trecho urbano de certo córrego onde ocorrem transbordamentos a cada precipitação mais intensa, foram
elaborados dois anteprojetos. No primeiro, com custo mais baixo, o leito e as margens seriam regularizados, adotando-se as dimensões e
inclinações indicadas na seção transversal típica representada na �gura abaixo.

0,5 em 0,5 pontos
28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&re… 5/10
Resposta Selecionada: c.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:

Neste caso, a lâmina d’água poderia atingir uma altura máxima de 2,00 m, com uma velocidade média do escoamento de aproximadamente
0,90 m/s.

No segundo anteprojeto, de custo bem mais elevado, é prevista a construção de uma galeria de concreto armado, com as dimensões indicadas
na seção transversal típica representada na �gura a seguir, que possibilita uma futura transformação da rua em avenida, com duas pistas e um
canteiro central.


Na solução B, a lâmina d’água poderia atingir uma altura máxima de 2,50 m, com uma velocidade média do escoamento de aproximadamente
1,20 m/s.

Considerando tais informações e a Equação da Continuidade, segundo a qual o valor da vazão em uma seção qualquer de um conduto equivale
ao produto do valor da velocidade média do escoamento pelo valor da área ocupada pelo �uxo, avalie as a�rmativas a seguir.

I - O valor máximo da área ocupada pelo escoamento, sem transbordar, para o primeiro anteprojeto seria de aproximadamente 12,20 m2.
II - O valor da vazão máxima que pode passar pela seção do primeiro anteprojeto sem transbordar seria cerca de 15,25 m3/s.
III - O valor da vazão máxima que pode passar pela seção do segundo anteprojeto sem transbordar, seria cerca de 15,00 m3/s.

É correto o que se a�rma em:
Apenas I e III.
I, II e III.
Apenas I e II.
Apenas I e III.
Apenas II e III.
Apenas III.
Resposta: C
Comentário: A�rmativa I: correta.
Utilizando as inclinações indicadas para as margens e o valor da altura máxima, a seção transversal da lâmina d’água,
antes de transbordar, seria um trapézio, representado na �gura abaixo.

28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&re… 6/10
Pergunta 6
Resposta Selecionada: d.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:
A �gura abaixo representa a planta geral de um condomínio empresarial, lançada sobre o levantamento topográ�co do lote em que ele será
construído.


Esse condomínio será constituído por um edifício para escritórios, outro para um hotel e um centro comercial no pavimento térreo, com lojas e
lanchonetes.
Abaixo do andar térreo haverá três andares para estacionamento, com entrada pela Av. Uno, situada 20 m após o ponto de referência de nível
(RN=100,00 m).
O projeto prevê o aproveitamento das águas pluviais para a limpeza das áreas comuns, descarga de vasos sanitários e rega de jardins, com um
sistema de coleta e reserva de até 25 mm de altura pluviométrica de todas as precipitações sobre a área ocupada pela edi�cação.

Considerando que o valor da área de um trapézio é igual ao valor da média aritmética dos comprimentos dos seus lados paralelos multiplicado
pelo valor da distância entre eles, avalie as a�rmativas a seguir.

I - O valor da área total do lote em que esse condomínio será construído é cerca de 4.284 m2.
II - Sabendo que o valor da área ocupada pela edi�cação corresponde a 84% da área do lote, o volume do tanque necessário para reter até 25
mm de cada precipitação deve ser de, aproximadamente, 90 m3.
III - Considerando que uma caixa de descarga tenha um volume de 6 litros, é possível estimar que a água coletada em cada precipitação
superior a 25 mm será su�ciente para abastecer cerca de 1.500 utilizações.

É correto o que se a�rma em:
Apenas I e II.
Apenas I.
Apenas II.
Apenas III.
Apenas I e II.
I, II e III.
Resposta: D
Comentário: A�rmativa I: correta.
Observando os ângulos da �gura veri�ca-se que o lote tem a forma geométrica de um trapézio, cujos lados paralelos têm
45,20 m e 50,00 m de extensão.  A distância entre eles corresponde à divisa com o vizinho da Av. Uno, que tem 90,00 m de
extensão.  Sendo assim, o valor da sua área é

Pergunta 7
A cobertura de um galpão, que ocupa toda a área de um terreno retangular, com 15,00 m de largura por 32,00 m da frente aos fundos,
representada em planta pela �gura abaixo, será reformada, com a troca das antigas telhas cerâmicas por telhas onduladas, de �bra natural.
A estrutura de madeira, constituída de quatro águas com inclinação de 40%, será aproveitada, com exceção das ripas e de parte dos caibros.
As novas telhas têm 2,00 m de comprimento por 1,00 m de largura, mas permitem uma distância máxima de 1,80 m entre apoios e apresentam
0,5 em 0,5 pontos
0,5 em 0,5 pontos
28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&re… 7/10
Resposta Selecionada: d.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:
uma área útil de, no máximo, 1,50 m2, devido às sobreposições necessárias.

Com base nessas informações, avalie as a�rmativas a seguir.

I - Considerando uma margem de 20% para os recortes e a reserva para manutenção, é possível estimar que serão necessárias
aproximadamente 384 telhas onduladas para essa reforma.
II - Analisando a �gura é possível determinar que a distância entre tesouras consecutivas é de 4,25 m.
III - O valor da soma das áreas de todos os panos de telhado é cerca de 518 m2.

É correto o que se a�rma em:
Apenas II e III.
I, II e III.
Apenas I e II.
Apenas I e III.
Apenas II e III.
Apenas II.
Resposta: D
Comentário: A�rmativa I: incorreta.
Considerando uma sobra de 20%, das 384 telhas, a quantidade (Q) disponível para o telhado pode ser estimada pela
expressão:





120
100
× Q = 384 telhas

Q =
100
120
× 384= 320 telhas

Como a máxima área útil coberta por uma telha é de 1,50 m 2, a área coberta por 320 telhas seria:
 A = 1,50m 2 × 320= 480m 2

Esse valor é igual à área do terreno, que é bem menor do que a soma das áreas dos panos inclinados que compõem o
telhado.

A�rmativa II: correta.
Analisando a geometria da �gura que compõe o telhado é possível determinar o valor da extensão d, onde se situam as 5
tesouras.
Como a cumeeira está sobre o centro do terreno, os ângulos entre os espigões e os lados do telhado são de 45º e o
telhado ocupa todo o lote, sendo c = 32,00 m a sua extensão da frente aos fundos, tem-se que

Como a largurado terreno é l = 15m,

A�rmativa III: correta.
Observando a geometria desse telhado veri�ca-se que os panos laterais são representados por trapézios cujos lados
paralelos têm 32,00 m e 17,00 m de extensão.
Para determinar a distância (e) entre os lados paralelos é necessário esboçar um corte transversal ao terreno,
representado na �gura abaixo.
Como a inclinação do telhado é de 40%,


Utilizando o teorema de Pitágoras,
Resolvendo, tem-se

Cada um dos panos laterais do telhado é, então, representado pela �gura abaixo.
O valor da área de cada pano lateral é

Empregando o mesmo procedimento para os panos frontal e posterior, veri�ca-se que eles são representados por
triângulos, cujos valores da base e da altura são 15,00 m e 8,08 m, respectivamente.
O valor da área de cada um desses panos é

O valor da soma das áreas de todos panos de telhado é, então,

28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&re… 8/10
Pergunta 8
Resposta Selecionada: c.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:
O projeto básico da reforma de uma passarela para travessia de pedestres sobre uma rodovia, prevê a instalação de uma cobertura com telhas
metálicas e de dois painéis eletrônicos para sinalização, cada um voltado para um dos sentidos de direção da estrada, como ilustra a �gura
abaixo.

A passarela, constituída de estrutura metálica, é simplesmente apoiada sobre dois patamares de concreto armado, um em cada extremidade.
O valor da soma das cargas atuais, peso próprio mais cargas acidentais, foi estimado em 20 kN/m.
O valor da carga devida à cobertura, que terá 3,00 m de largura, foi estimado em cerca de 1,00 kN/m2.
Os painéis eletrônicos serão �xados nos pontos indicados na �gura e cada um pesa aproximadamente 4 KN.
Com base nessas informações, avalie as a�rmativas a seguir.

I) O valor da carga aplicada pela passarela sobre cada patamar de concreto armado, atualmente, é cerca de 280 kN.
II) O valor do acréscimo de carga sobre cada patamar de concreto armado, devido à reforma, será de, aproximadamente, 64 kN.
III) Considerando que a carga atual de cada patamar de concreto armado sobre o terreno, somando peso próprio, cargas devidas à passarela
atual e às rampas de acesso, seja da ordem de 500 kN, o acréscimo de carga sobre as suas fundações será equivalente a 8,0% da carga atual.

É correto o que se a�rma em:
Apenas I e III.
I, II e III.
Apenas I e II.
Apenas I e III.
Apenas II e III.
Apenas II.
Resposta: C

Comentário: A�rmativa I: correta.
O esquema estático da passarela atual é o representado na �gura abaixo.
Como a carga distribuída é simétrica, cada um dos dois apoios suportará metade da carga total.


A�rmativa II: incorreta.
O acréscimo de cargas pode ser representado pela �gura abaixo.

O valor da carga distribuída devido à cobertura, que terá 3,00 m de largura, será

Cada um dos dois apoios suportará metade dessa carga total.

As cargas concentradas devido ao peso dos painéis também são simétricas e, portanto, cada apoio suportará metade
do peso de cada um dos painéis.

Então, o valor do acréscimo de cargas sobre cada um dos apoios, isto é, sobre cada patamar, será

A�rmativa III: correta.
Se o valor da carga atual é de 500 kN e o valor do acréscimo é de 40 kN, em valores percentuais esse valor será

Pergunta 9
Resposta
Selecionada:
b.
Respostas: a.
O condomínio empresarial representado na �gura abaixo, em planta, terá duas entradas para pedestres por meio de rampas acessíveis, isto é,
com inclinação inferior a 8,33% de acordo com a norma NBR 9050 da Associação Brasileira de Normas Técnicas (ABNT), sendo uma na Av. Uno,
a 35,00 m da esquina, e outra na Rua Três, a 75,00 m da esquina.

Considerando que o nível do pavimento térreo desse condomínio estará situado no nível 100,60 m em relação à referência de nível, RN = 100,00
m indicada na �gura, que os passeios públicos têm declividade constante nos dois logradouros e que as rampas terão 6,00 m de extensão, é
possível veri�car que:
A rampa da Av. Uno, com 14,8% de inclinação, não estará em conformidade com a norma, mas a rampa da Rua Três, com
4,3% de inclinação, estará.
A rampa da Av. Uno, com 6% de inclinação, estará em conformidade com a norma, mas a rampa da Rua Três, com 9,6%
de inclinação não estará.
0,5 em 0,5 pontos
0,5 em 0,5 pontos
28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&re… 9/10
b.
c.
d.
e.
Comentário da
resposta:
A rampa da Av. Uno, com 14,8% de inclinação, não estará em conformidade com a norma, mas a rampa da Rua Três, com
4,3% de inclinação, estará.
A rampa da Av. Uno, com 9,8% de inclinação, não estará em conformidade com a norma, mas a rampa da Rua Três, com
2,6% de inclinação, estará.
A rampa da Av. Uno, com 13,5% de inclinação, não estará em conformidade com a norma nem a rampa da Rua Três, com
9,8% de inclinação.
A rampa da Av. Uno, com 7,8% de inclinação, estará em conformidade com a norma e a rampa da Rua Três, com 4,3% de
inclinação, também estará.
Resposta: B
Comentário: Traçando um esboço do per�l do passeio público da Av. Uno com as cotas de nível junto apresentadas na
�gura, é possível determinar o nível do passeio no início da rampa utilizando regra de três.


Com o nível do passeio, o nível do pavimento térreo e a extensão da rampa, a sua inclinação �ca de�nida.


Traçando, da mesma forma, um esboço do per�l do passeio público da Rua Três, é possível determinar o nível do passeio
no início da outra rampa.
Com o nível do passeio, o nível do pavimento térreo e a extensão da rampa, a sua inclinação �ca de�nida.

Pergunta 10
Resposta Selecionada: c.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:
A �gura abaixo representa esquematicamente a seção transversal do aterro que deve ser executado em certa estaca de uma rodovia. As cotas
de nível da malha utilizada nesse esboço estão indicadas à esquerda e as duas escalas, horizontal e vertical, são iguais.  A cota de acabamento
do aterro, para execução da base da pavimentação da estrada, será 752,50 m acima do nível do mar.  As inclinações dos taludes do aterro são
as indicadas no esboço.

Com essas informações, avalie as a�rmativas a seguir.

I - O topo do aterro terá cerca 20 m de largura.
II - As alturas dos taludes do aterro devem ser, aproximadamente, de 13 m à esquerda e de 28 m à direita.
III - O talude à esquerda do aterro terá cerca de 10 m de largura, em planta, e o talude à direita cerca de 19 m de largura.
IV - O per�l natural do terreno (PNT), nessa seção, tem uma declividade da ordem de 22%.

É correto o que se a�rma em:
I, III e IV
I, II e III
I, II e IV
I, III e IV
II, III e IV
I, II, III e IV
Resposta: C
Comentário: A�rmativa I: correta.
Observando a malha utilizada para traçar o esboço, veri�ca-se que os quadrados têm 2,50 m de altura e 2,50 m de largura.
O topo do aterro ocupa oito quadrados e, portanto, terá cerca de 20 m de largura.

A�rmativa II: incorreta.
Observando o esboço, veri�ca-se que a altura do talude à esquerda ocupa pouco mais de cinco quadrados, sendo,
portanto, da ordem de 13 m.
A altura do talude à direita, porém, ocupa pouco menos do que dez quadrados, o que corresponde a cerca de 24 m.

A�rmativa III: correta.
Contando os quadrados no esboço, veri�ca-se que o talude à esquerda do aterro tem mesmo cerca de 10 m.  Empregando
regra de três, com a inclinação indicada no esboço, 0,8:1,0, ou seja, 0,80 m de largura para cada 1,00 m de altura, tem-se

Com o mesmo procedimento para o talude à direita do aterro, tem-se


A�rmativa IV: correta.
0,5 em 0,5 pontos
28/11/2023, 23:40 Revisar envio do teste: QUESTIONÁRIO UNIDADE II – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_100653793_1&course_id=_316230_1&content_id=_3700738_1&r…10/10
Terça-feira, 28 de Novembro de 2023 23h38min08s GMT-03:00
Observando o PNT na �gura, para a altura entre os níveis 740 m e 730 m, por exemplo, veri�ca-se que a extensão na
horizontal é cerca de 46 m, como indicado na �gura abaixo.


Sendo assim, a declividade do PNT nessa seção deve ser, aproximadamente,


← OK
