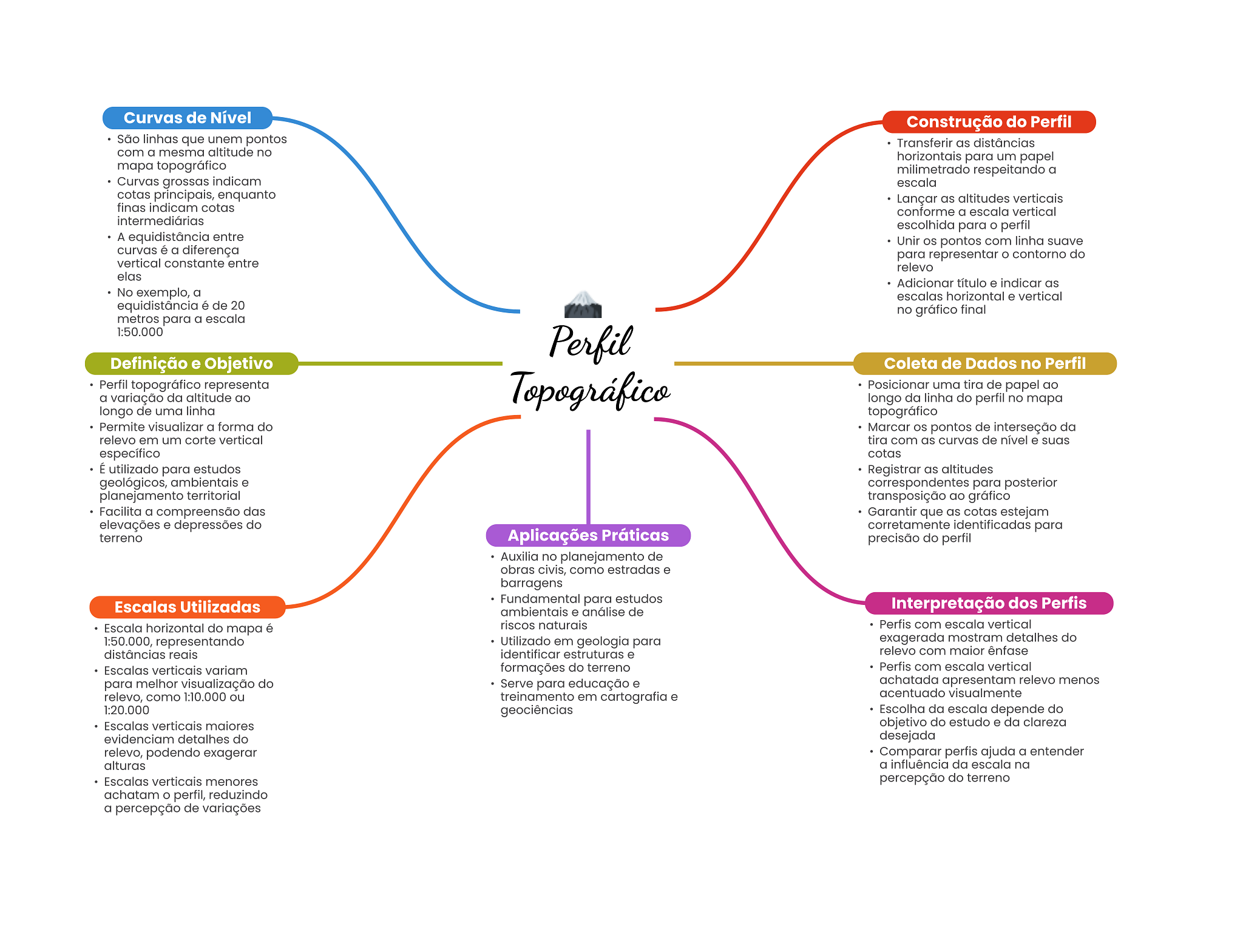

Mapa Mental - Perfil Topográfico

Prévia do material em texto

Curvas de Nível Construção do Perfil São linhas que unem pontos Transferir as distâncias com a mesma altitude no horizontais para um papel mapa topográfico milimetrado respeitando a Curvas grossas indicam escala cotas principais, enquanto Lançar as altitudes verticais finas indicam cotas conforme a escala vertical intermediárias escolhida para perfil A equidistância entre Unir pontos com linha suave curvas é a diferença para representar contorno do vertical constante entre relevo elas Adicionar título e indicar as No exemplo, a escalas horizontal e vertical equidistância é de 20 no gráfico final metros para a escala 1:50.000 Perfil Definição e Objetivo Coleta de Dados no Perfil Perfil topográfico representa Topográfico Posicionar uma tira de papel ao a variação da altitude ao longo da linha do perfil no mapa longo de uma linha topográfico Permite visualizar a forma do Marcar pontos de interseção da relevo em um corte vertical tira com as curvas de nível e suas específico cotas É utilizado para estudos Registrar as altitudes geológicos, ambientais e correspondentes para posterior planejamento territorial transposição ao gráfico Facilita a compreensão das Garantir que as cotas estejam elevações e depressões do corretamente identificadas para terreno Aplicações Práticas precisão do perfil Auxilia no planejamento de obras civis, como estradas e barragens Escalas Utilizadas Fundamental para estudos ambientais e análise de Interpretação dos Perfis Escala horizontal do mapa é riscos naturais Perfis com escala vertical 1:50.000, representando Utilizado em geologia para exagerada mostram detalhes do distâncias reais identificar estruturas e relevo com maior ênfase Escalas verticais variam formações do terreno Perfis com escala vertical para melhor visualização do Serve para educação e achatada apresentam relevo menos relevo, como 1:10.000 ou treinamento em cartografia e acentuado visualmente 1:20.000 geociências Escolha da escala depende do Escalas verticais maiores objetivo do estudo e da clareza evidenciam detalhes do desejada relevo, podendo exagerar Comparar perfis ajuda a entender alturas a influência da escala na Escalas verticais menores percepção do terreno achatam perfil, reduzindo a percepção de variações
