Mapa Mental - Estruturas Civis

Prévia do material em texto

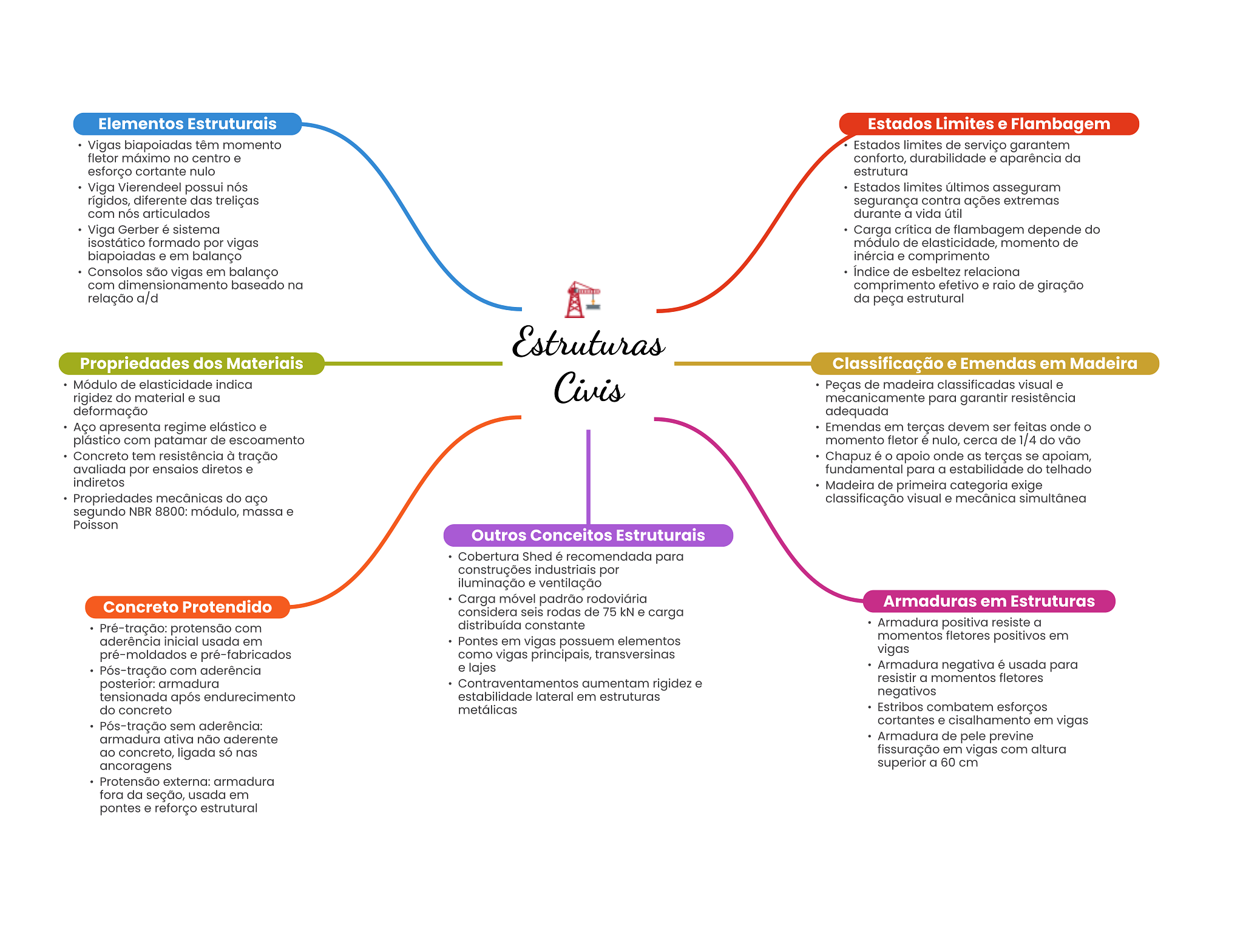

Elementos Estruturais Estados Limites e Flambagem Vigas biapoiadas têm momento Estados limites de serviço garantem fletor máximo no centro e conforto, durabilidade e aparência da esforço cortante nulo estrutura Viga Vierendeel possui nós Estados limites últimos asseguram rígidos, diferente das treliças segurança contra ações extremas com nós articulados durante a vida útil Viga Gerber é sistema Carga crítica de flambagem depende do isostático formado por vigas módulo de elasticidade, momento de biapoiadas e em balanço inércia e comprimento Consolos são vigas em balanço Indice de esbeltez relaciona com dimensionamento baseado na comprimento efetivo e raio de giração relação a/d da peça estrutural Estruturas Propriedades dos Materiais Classificação e Emendas em Madeira Módulo de elasticidade indica Civis Peças de madeira classificadas visual e rigidez do material e sua mecanicamente para garantir resistência deformação adequada Aço apresenta regime elástico e Emendas em terças devem ser feitas onde plástico com patamar de escoamento momento fletor é nulo, cerca de 1/4 do vão Concreto tem resistência à tração Chapuz é apoio onde as terças se apoiam, avaliada por ensaios diretos e fundamental para a estabilidade do telhado indiretos Madeira de primeira categoria exige Propriedades mecânicas do aço classificação visual e mecânica simultânea segundo NBR 8800: módulo, massa e Poisson Outros Conceitos Estruturais Cobertura Shed é recomendada para construções industriais por iluminação e ventilação Concreto Protendido Carga móvel padrão rodoviária Armaduras em Estruturas considera seis rodas de 75 kN e carga Pré-tração: protensão com distribuída constante Armadura positiva resiste a aderência inicial usada em Pontes em vigas possuem elementos momentos fletores positivos em pré-moldados e pré-fabricados como vigas principais, vigas Pós-tração com aderência e lajes Armadura negativa é usada para resistir a momentos fletores posterior: armadura Contraventamentos aumentam rigidez e tensionada após endurecimento estabilidade lateral em estruturas negativos do concreto metálicas Estribos combatem esforços Pós-tração sem aderência: cortantes e cisalhamento em vigas armadura ativa não aderente Armadura de pele previne ao concreto, ligada só nas fissuração em vigas com altura ancoragens superior a 60 cm Protensão externa: armadura fora da seção, usada em pontes e reforço estrutural
