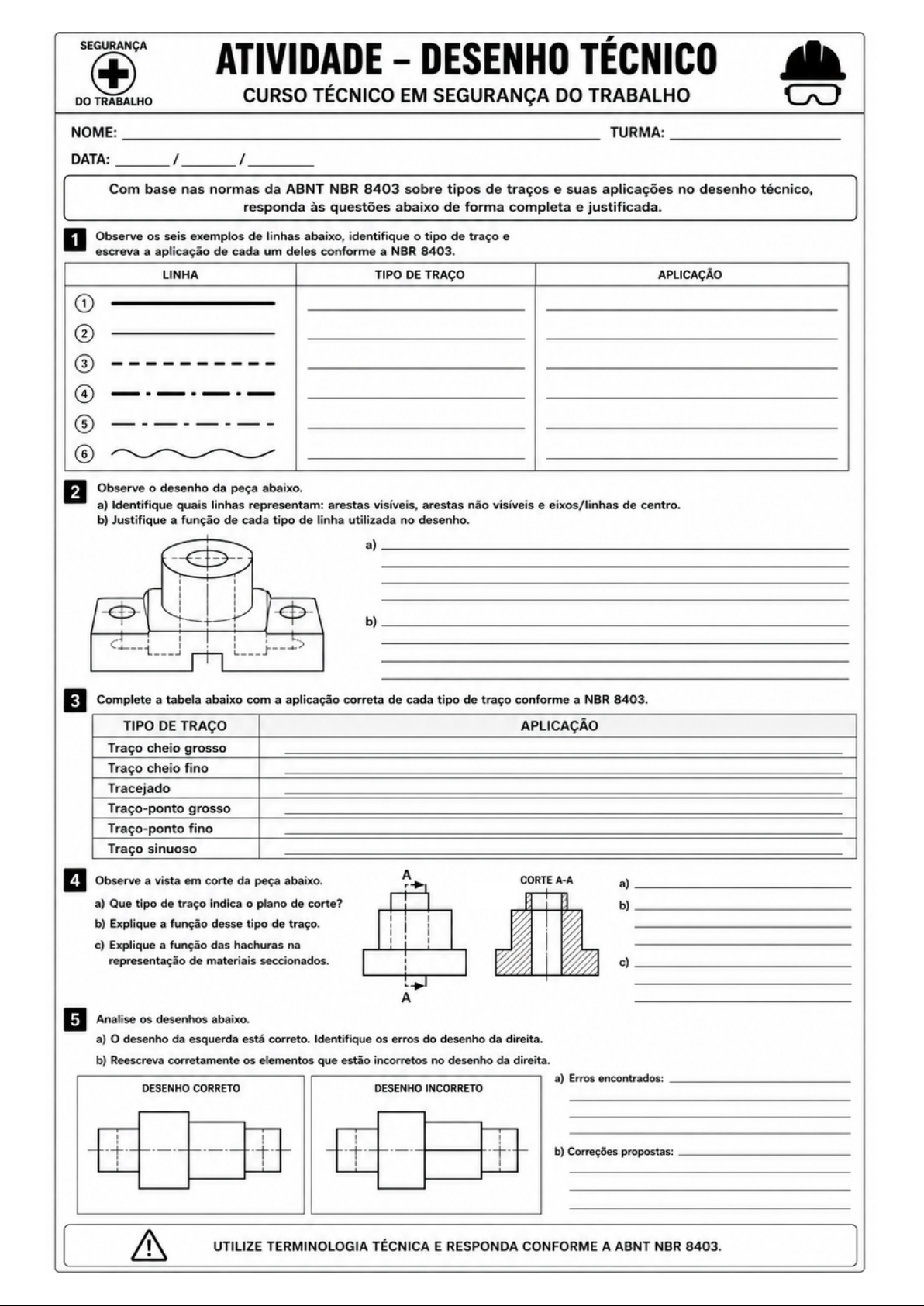

SEGURANÇA ATIVIDADE - DESENHO TÉCNICO DO TRABALHO CURSO TÉCNICO EM SEGURANÇA DO TRABALHO NOME: TURMA: DATA: / / Com base nas normas da ABNT NBR 8403 sobre tipos de traços e suas aplicações no desenho técnico, responda às questões abaixo de forma completa e justificada. 1 Observe os seis exemplos de linhas abaixo, identifique o tipo de traço e escreva a aplicação de cada um deles conforme a NBR 8403. LINHA TIPO DE TRAÇO APLICAÇÃO 1 2 3 4 5 6 2 Observe o desenho da peça abaixo. a) Identifique quais linhas representam: arestas visíveis, arestas não visíveis e eixos/linhas de centro. b) Justifique a função de cada tipo de linha utilizada no desenho. a) b) 3 Complete a tabela abaixo com a aplicação correta de cada tipo de traço conforme a NBR 8403. TIPO DE TRAÇO APLICAÇÃO Traço cheio grosso Traço cheio fino Tracejado Traço-ponto grosso Traço-ponto fino Traço sinuoso 4 A Observe a vista em corte da peça abaixo. CORTE A-A a) a) Que tipo de traço indica o plano de corte? b) b) Explique a função desse tipo de traço. c) Explique a função das hachuras na representação de materiais seccionados. c) A 5 Analise os desenhos abaixo. a) o desenho da esquerda está correto. Identifique os erros do desenho da direita. b) Reescreva corretamente os elementos que estão incorretos no desenho da direita. a) Erros encontrados: DESENHO CORRETO DESENHO INCORRETO b) Correções propostas: ! UTILIZE TERMINOLOGIA TÉCNICA E RESPONDA CONFORME A ABNT NBR 8403.
