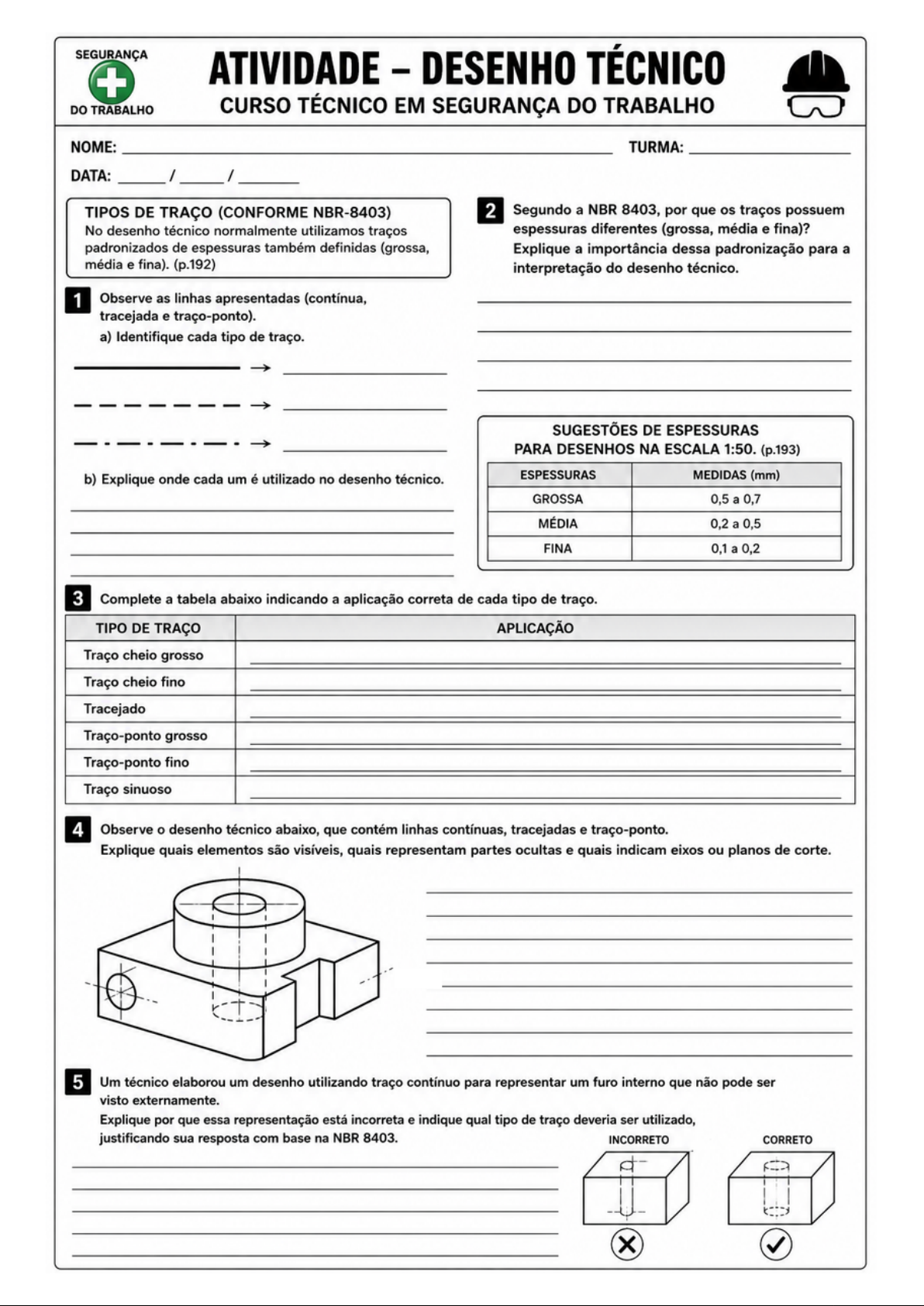

SEGURANÇA ATIVIDADE DESENHO TÉCNICO DO TRABALHO CURSO TÉCNICO EM SEGURANÇA DO TRABALHO NOME: TURMA: DATA: / / TIPOS DE TRAÇO (CONFORME NBR-8403) 2 Segundo a NBR 8403, por que os traços possuem No desenho técnico normalmente utilizamos traços espessuras diferentes (grossa, média e fina)? padronizados de espessuras também definidas (grossa, Explique a importância dessa padronização para a média e fina). (p.192) interpretação do desenho técnico. 1 Observe as linhas apresentadas (contínua, tracejada e traço-ponto). a) Identifique cada tipo de traço. SUGESTÕES DE ESPESSURAS PARA DESENHOS NA ESCALA 1:50. (p.193) b) Explique onde cada um é utilizado no desenho técnico. ESPESSURAS MEDIDAS (mm) GROSSA 0,5 a 0,7 MÉDIA 0,2 a 0,5 FINA 0,1 a 0,2 3 Complete a tabela abaixo indicando a aplicação correta de cada tipo de traço. TIPO DE TRAÇO APLICAÇÃO Traço cheio grosso Traço cheio fino Tracejado Traço-ponto grosso Traço-ponto fino Traço sinuoso 4 Observe o desenho técnico abaixo, que contém linhas contínuas, tracejadas e traço-ponto. Explique quais elementos são visíveis, quais representam partes ocultas e quais indicam eixos ou planos de corte. 5 Um técnico elaborou um desenho utilizando traço contínuo para representar um furo interno que não pode ser visto externamente. Explique por que essa representação está incorreta e indique qual tipo de traço deveria ser utilizado, justificando sua resposta com base na NBR 8403. INCORRETO CORRETO
