Aula 1 - Conceitos fundamentais
Por que propulsão espacial é necessária?
Foguetes (Figura 1) são dispositivos tecnológicos muito
conhecidos pela capacidade que têm de colocar objetos no
espaço. A propulsão espacial não é, entretanto, apenas
usada em foguetes. Ela faz parte de diversos subsistemas
espaciais que têm como objetivo estabelecer órbitas ou
cumprir missões espaciais.
São 4 as justi icativas ou funções espaciais para se utilizar
propulsão espacial:
1. Colocar cargas úteis em órbita da Terra:
propulsão de lançamento. Sistema de
ascensão com força necessária para, a partir
da Terra, colocar em órbita terrestre a
carga útil e seu combustível remanescente.
2. Enviar cargas úteis até a lua ou a outros
planetas: transporte espacial. Sistema de
transporte capaz de levar cargas úteis da
Terra a outros corpos celestes, chegando neles com velocidade apropriada para
permitir sua descida até a superfície do corpo celeste ou permanecer em sua órbita.
3. Para posicionar, ajustar e manter órbitas de engenhos espaciais: propulsão auxiliar.
Sistema de deslocamento capaz de fazer a transição entre trajetórias diferentes, e. g.,
de uma órbita intermediária para uma órbita final. Para isso, não apenas foguetes,
mas outros dispositivos não químicos, p. ex., propulsores elétricos podem ser usados.
Também pode ser usada para manter uma determinada posição orbital (station
keeping).
4. Para orientar engenhos espaciais em atitude: propulsão de atitude. Sistema de
posicionamento capaz de girar o engenho espacial em torno de um eixo pré-definido
de forma a prepará-lo para sua função final.
Para realizar essas funções, diferentes tecnologias de propulsão são utilizadas. A mais conhecida
delas é a tecnologia de propulsão química (ver Aula 4), responsável por colocar em órbita imensas
cargas úteis como propulsão de lançamento (1). Isso é feito por meio de veículos lançadores
(launchers).
Entretanto, essa tecnologia tem suas limitações. Quando se considera a ampla gama de
aplicações necessárias no espaço e no futuro, a propulsão química foge aos requisitos.
Por exemplo, fazer uma viagem interestelar e alcançar a estrela mais próxima do sol (
Centauro) não pode ser realizado usando tecnologia química, pois a quantidade de combustível
envolvida é muito grande. É presentemente impossível viajar até as estrelas sem considerar o uso
de tecnologias inovadoras de propulsão. Essas devem ser leves, e icientes e de alta durabilidade.
Como as distâncias são imensas, elas precisam funcionar de forma intermitente por centenas de

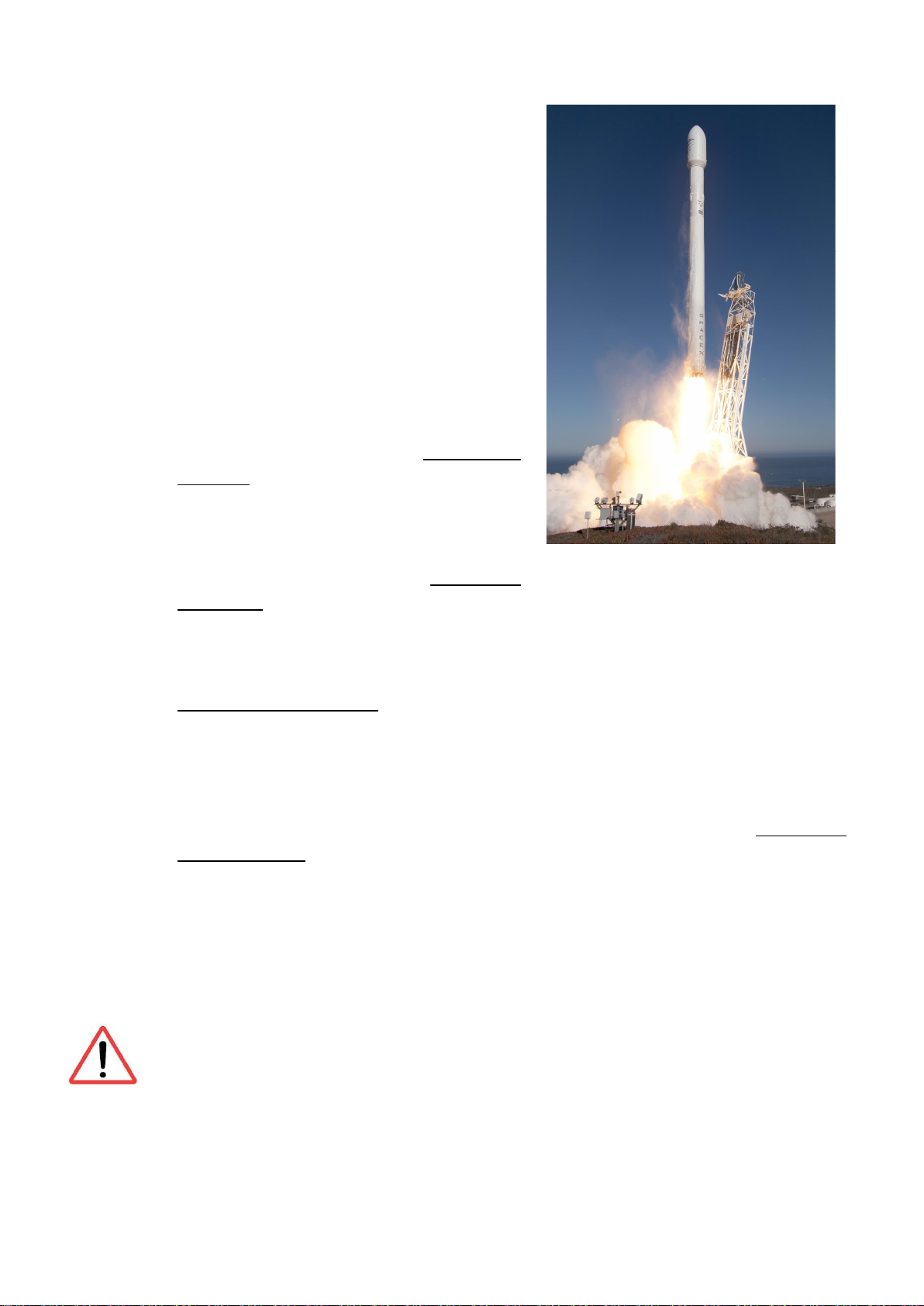

Figura 1 Fonte: pxhere.com (Licença CCO Public
Domain).

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

11

anos considerando que não é possível atingir velocidades próximas à da luz com toda tecnologia
que existe. Viajar até as estrelas exigirá um salto tecnológico considerável!
O mais razoável é esperar daqui para frente pequenos avanços na área de propulsão não química,
como sistemas elétricos (Aula 6) que podem ser usados para as funções de posicionamento orbital
e orientação de atitude (iii) e (iv). Uma aplicação relevante no futuro é a de sistemas de propulsão
para realizar “limpeza” do lixo espacial acumulado em vastas regiões orbitais em torno da Terra.
Para compreender cada uma dessas aplicações é
necessário iniciar por aquela que é a principal
função da propulsão e que exige a maior potência.
Movimento parabólico na atmosfera
Para deixar a Terra, um corpo precisa vencer não
só uma grande distância, mas uma enorme força.
Essa força é a gravidade mais a resistência do ar.
A trajetória descrita pelo movimento de um
projetil, lançado na atmosfera terrestre, é um
exemplo de movimento orbital.
Para isso, um projétil (p. ex., uma bola de ping-
pong, uma bala de revolver, uma pedra etc, ver
Figura 2) é lançada com certa velocidade inicial
𝑣 . A velocidade do projétil pode ser decomposta
em duas componentes: a x ao longo do chão e a y
na vertical. Ao ascender, a velocidade em y se reduz até atingir zero no chamado “apogeu” da
trajetória. A velocidade em x permanece pouco alterada.
Por causa da atmosfera, o projétil sofre ação de uma força de resistência do ar que reduz sua
velocidade. Essa força tanto contribui para reduzir a altura do apogeu como o alcance determinado
pela velocidade em x.
O movimento se parece com uma seção de parábola e corresponde, na verdade, ao
apogeu de uma órbita elíptica (Figura 3) cujo foco principal está no centro da
distribuição de massa em torno da Terra. Desde que lançado com energia su iciente, um
projétil poderia subir além da atmosfera terrestre, mas, para entrar em uma órbita útil, teria que ter
seu movimento atuado por outra força a im de corrigir sua trajetória. Se lançado em uma órbita
desse tipo, o projétil deixado por si, retornaria ao mesmo ponto, ou seja, entraria novamente na
atmosfera terrestre ou permaneceria eternamente distanciado da Terra, a depender da energia
fornecida a ele durante seu lançamento.
Não é possível assim lançar um satélite em uma órbita útil em volta da Terra sem que um mecanismo
de propulsão que atue ao longo de toda trajetória seja utilizado.

Figura 2

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

12


O movimento aproximado (para baixas velocidades de lançamento) pode
ser descrito por um conjunto de equações com base na lei da queda dos
corpos de Galileu Galilei (Figura 4, 1564 — 1642).
A distância percorrida por um corpo em queda é diretamente
proporcional ao quadrado do tempo que ele leva para cair.
Essa lei também implica que a distância percorrida não depende da
massa do corpo. Logo, em termos gerais, a trajetória de um projétil em
lançamento balístico é a mesma e só depende da velocidade inicial e de
seu ângulo de lançamento.
Outros fatores interferem na curva de movimento parabólico que são de importância para viagens
espaciais. Para ver isso, é necessário obter a equação do movimento parabólico sem levar em
consideração a resistência do ar. Trata-se de uma aproximação, que não é completamente válida
para um planeta com atmosfera relevante.
Como a distância percorrida, 𝑠, é proporcional ao tempo, 𝑡, ou 𝑠 ∝ 𝑡 , então a velocidade em
qualquer tempo é linearmente proporcional ao tempo ou 𝑣 ∝ 𝑡.

Figura 3 A trajetória é aproximadamente “parabólica”. O movimento real durante o lançamento é elíptico. No apogeu,
a velocidade radial se anula.


Figura 4 Galieu Galilei.

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

13

 A constante de proporcionalidade é a aceleração da gravidade.
Em um sistema ortogonal de coordenadas ixo na Terra onde a
gravidade desde a super ície não muda (é o modelo da “Terra
Plana”), com o eixo y apontado para cima, ou seja, o vetor
unitário dado em termos da tríade (𝒊, 𝒋, 𝒌), a velocidade do corpo
no tempo será dada pela equação:
𝒗 = −𝑔 𝑡 𝒋 + 𝒄 ,
onde grafamos em negrito quantidades que são vetores e 𝑔 é a
aceleração da gravidade (= 9,806 m/s2) tomada como constante.
No sistema de coordenadas designado, a velocidade inicial do
corpo pode ser escrita como:
𝒗 = 𝑣 (𝒊 cos 𝛼 + 𝑣 𝐣 sin 𝛼),
onde 𝛼 é o ângulo inicial de lançamento e 𝑣 é o módulo da
velocidade inicial. A constante vetor 𝒄 é a própria velocidade inicial. Logo, na ausência de
resistência do ar, a posição do corpo a qualquer tempo será dada por:
𝒔(𝑡) = 𝒗(𝑡′)𝑑𝑡′ = 𝒊 𝑣 𝑡 cos 𝛼 + 𝒋 𝑣 𝑡 sin 𝛼 −
1
2
𝑔 𝑡 .
Nessa equação temos a manifestação da lei de Galileu: a distância percorrida em queda livre vertical
(para 𝛼 = −90°) é proporcional ao quadrado do tempo. A velocidade ao longo de x permanece
constante e igual à projeção 𝑣 cos 𝛼. A velocidade ao longo da altura y se reduz até o tempo 𝑡∗ tal
que a componenteao longo de j seja nula, ou seja, quando
𝑡∗ =
𝑣
𝑔
sin 𝛼,
Esse é o tempo que o projétil leva para alcançar o apogeu. Na ausência de atmosfera, o tempo total
da trajetória (quando o projétil retorna para a super ície) é o dobro de 𝑡∗ pois na fase de “queda
livre” o movimento é idêntico ao de ascensão. A posição máxima do apogeu corresponde ao vetor
𝒔(𝑡∗), ou seja
𝒔(𝑡∗) = 𝒊
𝑣
𝑔
sin 𝛼 + 𝒋
𝑣
2𝑔
sin 𝛼
O alcance 𝑠 (2𝑡∗) é a máxima distância (no caso 𝛼 > 0!) percorrida pelo corpo ao longo de x, ou
seja, é o ponto onde o projétil poderá ser encontrado quando retornar à Terra. Essa distância ocorre
em 2𝑡∗ ou seja,
𝑠 (2𝑡∗) =
𝑣
𝑔
sin 2𝛼

Figura 5

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

14

Essas equações têm consequências importantes para voos espaciais, uma vez a trajetória de um
corpo com propulsão pode ser decomposto por uma sequência de “movimentos aproximadamente
parabólicos” em que, a cada instante de tempo, um acréscimo de velocidade é adicionado ao
movimento.
Para o projétil concluímos:
 Com a energia que se imprime ao corpo de massa m é proporcional ao quadrado da
velocidade (é sua energia cinética), então o apogeu e o alcance são proporcionais à
energia inicial conferida ao projétil.
 Como o alcance depende de sin 2𝛼, ele será máximo quando sin 2𝛼 = 1, ou 𝛼 = 45∘.

Um fato importante, porém, é que há uma dependência do alcance e apogeu com o inverso da
aceleração da gravidade 𝑔 . Mas não é assim em outros corpos celestes. Se um corpo celeste tem
massa 𝑀, sua aceleração da gravidade (em sua super ície) será igual a 𝑔 = 𝐺𝑀 𝑅⁄ , onde 𝐺 é a
constante da gravidade universal (6.674×10−11 m3⋅kg−1⋅s) e 𝑅 é o raio do corpo. A Tabela 1 fornece
valores para a aceleração da gravidade em diversos corpos celestes, tendo a Terra como padrão
(onde “g” =1).
Dessa forma, um projétil lançado na Lua terá um alcance aproximadamente 6 vezes maior do que se
lançado na Terra para a mesma velocidade (ou seja, energia) de lançamento. A máxima distância
vertical também será aumentada na mesma razão. Isso não acontece com um projétil lançado na
super ície de Júpiter, nesse caso o alcance e o apogeu são reduzidos em quase 3 vezes.
Em uma viagem de ida e volta até um corpo celeste partindo da Terra, é necessário levar combustível
tanto para a trajetória de ida como
de volta. A energia contida nesse
combustível precisa corresponder
à energia cinética necessária para
lançar o corpo em órbita. Usando
o modelo de lançamento
parabólico, ela é proporcional ao
inverso de “g” Por exemplo, como a
gravidade na super ície da Lua é
Tabela 1 Acelerações de gravidade em diversos corpos do sistema solar.
Corpo celeste g g/g0
Terra 9,8 m/s2 1
Lua 1,6 m/s2 1/6,25
Júpiter 24,5 m/s2 2,54
Asteroide Ceres 0.18 m/s2 ~1/50
Marte 3,7 m/s2 1/2,63


Figura 6 Força de arrasto devido à resistência de um luido. Pode ser
considerada como proporcional ao quadrado da velocidade e depende da
seção de área ortogonal à direção de movimento.

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

15

menor do que na Terra, a energia cinética necessária para retornar de lá será consideravelmente
menor: aproximadamente 1/6 da necessária para partir da Terra. Por outro lado, uma viagem até
Júpiter enfrenta o empecilho de a quantidade ser mais que o dobro daquela necessária para sair da
Terra.
Essas conclusões precisam ser corrigidas depois com a introdução do movimento orbital,
pois o valor de g também depende da distância do projétil do centro de gravidade, ou
seja, ele não é constante.
Como não levamos em consideração a resistência da atmosfera, os valores de energia de propulsão
para lançamentos desde corpos celestes com atmosfera são maiores do que o modelo apresentado,
inclusive para a Terra. A matemática apresentada aqui vale para a Lua, que é um corpo com
densidade atmosférica desprezível. A força de
resistência atmosférica (chamada “força arrasto” ou
drag force, Figura 6) é proporcional ao quadrado da
velocidade. Essa força depende também da forma do
objeto. É possível aproximar essa força de arrasto 𝐹
como dada por:
𝐹 = −
1
2
𝐶 𝜌𝐴𝑣|𝑣|, 𝐸𝑞. 1.1(𝑎)
onde 𝜌 é a densidade do luido onde o corpo se move,
𝐴 é a seção de área (projeção no plano ortogonal à
direção do movimento, ver Figura 6), 𝐶 é um
parâmetro chamado “coe iciente de arrasto” e 𝑣 é a
velocidade em relação a um referencial em repouso
em relação ao luido. O arrasto desaparece se a
densidade da atmosférica for muito pequena ou no
limite em que ela vai a zero. Essa equação também
mostra que se a velocidade é dobrada, a força de
arrasto aumenta 4 vezes pois ela não é uma função
linear da velocidade. Portanto, além da força de gravidade, o projétil é atuado por uma força de
arrasto que diminui sua velocidade.
O movimento realmente “balístico” de um projétil na atmosfera terrestre é de uma “parábola
distorcida” semelhante à Figura 7. Sua trajetória tem um alcance real 𝑠′ menor que o alcance sem
resistência e um apogeu 𝑠′ também reduzido, pois parte da energia do projétil é gasta para vencer
a resistência do ar. A velocidade em x com que o projétil alcança seu apogeu é menor do que a
velocidade inicial projetada 𝑣 cos 𝛼, o que faz com que o movimento tenha um alcance menor. Por
causa da não linearidade da equação de movimento resultante, não é possível obter uma fórmula
fechada que descreva de forma analítica o movimento. Porém, previsões de trajetórias numéricas
são possíveis. O objetivo de um sistema de controle é minimizar o vetor de erro entre a trajetória
real e a predita por meio da integração da velocidade medida.

Figura 7 Movimento balístico real do projétil
devido à resistência do ar (curva cheia). A curva
pontilhada é o movimento sem arrasto
atmosférico (densidade nula de luido).

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

16

O movimento de projéteis (e de lançadores) que atingem grandes altitudes é ainda complicado pela
dependência da densidade atmosférica com a altitude (para a Terra, ver a Figura 8 para essa
dependência). Assim, a força de arrasto também depende da altitude. A 20 km da super ície da
Terra, a densidade é aproximadamente 7% da densidade na super ície para a atmosfera padrão. Em
viagens interplanetárias, é necessário conhecer antecipadamente a dependência da densidade com
a altitude para ser possível planejar lançamentos a partir da super ície planetária.
Uma parte considerável do trabalho
de otimização de movimento em
trajetórias sujeitas a resistência
atmosférica precisa minimizar o
coe iciente de arrasto 𝐶 . Essa
constante depende não só da forma
do corpo, mas de se posicionamento
em relação ao vetor velocidade. Para
ver isso, imaginemos uma folha de
papel em queda: o arrasto que ela
sofre é muito menor se seu plano
estiver paralelo à sua velocidade do
que ortogonal a ela. Portanto, a
e iciência do alcance no movimento
balístico (e forçado pela propulsão)
depende do controle de atitude do
projétil (ou foguete).
Por outro lado, o coe iciente de arrasto é um parâmetro minimizável até certo ponto pelo desenho
do chamado “nariz” do foguete. Em geral, corpos rombudos apresentam formas para reduzir 𝐶 que
idealmente tem um limite inferior abaixo do qual não é mais possível reduzir a força de arrasto.
Movimento orbital
O movimento parabólico de um projétil é uma curva aproximada para a trajetória de um corpo. Não
é sua trajetória na presença de arrasto atmosférico e apenas serve para aproximar o movimento
quando não há propulsão ativa no objeto sendo lançado. Além disso, no espaço, o movimento é
dominado pela força de gravidade que cria trajetórias peculiares de formato elíptico, parabólico ou
hiperbólico.
Essas trajetórias são “emendadas” no projeto de missões espaciaisde forma a reduzir o gasto de
energia necessário para se atingir um determinado alvo no espaço. Por exemplo, antes de se
acomodar em uma órbita circular em torno da Terra, um satélite segue o trajeto de seu lançador.
Esse é formada pela junção de várias trajetórias que podem ou não incluir uma “seção balística”,
mas que no ponto inal de “inserção em órbita” precisa suavemente ser transferida para a sua órbita
circular. No movimento parabólico de um objeto lançado no polo da Terra (inicialmente tomamos
dessa forma, pois não há qualquer componente de aceleração horizontal e o movimento é “vertical”,
𝛼 = 90°), obteremos sempre um retorno do corpo de massa 𝑚 desde que a aceleração da gravidade

Figura 8 Densidade atmosférica como função da altitude até 20 km.

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

17

é constante. A aceleração da gravidade se reduz à medida que o corpo sobe. Para determinar seu
movimento exato nesse caso, lembramos que a energia total do movimento 𝐸 pode ser escrita como
a soma de dois termos:
𝐸 =
1
2
𝑚𝑣 − 𝐺
𝑀𝑚
𝑅⊕ + ℎ
 (𝐸𝑞. 1.1).
Nessa equação, 𝑀 (=5,98 × 10 kg) é a massa da Terra, 𝑅⨁ (=6,37 × 10 m) é o raio “médio” da
Terra, G é a constante gravitacional universal e ℎ é a distância do corpo da super ície da Terra. Nesse
arranjo, existe uma velocidade 𝑣 acima da qual o corpo nunca mais retorna ao seu ponto de
lançamento. Essa velocidade é obtida fazendo 𝐸 = 0 na equação acima, e corresponde a considerar
toda a energia do corpo igual a sua energia potencial na super ície da Terra (ℎ = 0), ou seja,
−𝐺𝑀𝑚/𝑅⨁. Temos então a velocidade inicial
𝑣 =
2𝐺𝑀
𝑅⨁
,
que é a velocidade de escape do corpo. Como
toda a energia do corpo é gravitacional, ele
abandonará a Terra e chegará no “in inito” (na
prática uma região muito distante da Terra,
ℎ ≫ 𝑅⨁, ver Figura 9) com velocidade nula
(não há energia cinética residual). Essa
velocidade não se aplica apenas a um
movimento vertical, mas a qualquer ângulo,
pois a velocidade inicial do corpo pode ser
escrita como 𝑣 cos 𝛼 + 𝑣 sin 𝛼 = 𝑣 .
A velocidade de escape é outra medida do
grau de di iculdade em se deixar outros
planetas. A Tabela 2 atualiza a tabela anterior
com a velocidade de escape para diversos
corpos celestes em km/s. Para obter a
velocidade em km/h, basta multiplicar o valor da última coluna por 3600. Assim, a velocidade de
escape da super ície da Terra é mais de 40.000 km/h.

Figura 9 A velocidade de escape de um corpo é a velocidade
necessária para que ele deixe o vínculo gravitacional com a
massa maior 𝑀 que o abriga.

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

18


Por comparação, uma bala de revolver viaja à velocidade inicial de 2700 km/h. Assim a velocidade
de escape necessária, mesmo na Lua, é muito superior à velocidade de um projétil lançado por
explosão em uma arma. É importante considerar que essa velocidade não leva em conta a potência
perdida pelo arrasto atmosférico. Fazer lançamento por meio de um “tiro” desde a super ície da
Terra envolveria energias muito maiores. Além disso, no tiro a aceleração sofrida pelo corpo poderia
deformá-lo.
Assim, não é prático lançar um corpo – e estamos falando de cargas úteis com equipamentos,
humanos etc. – no espaço por meio de um estágio envolvendo um tiro único como no lançamento
de um projétil. As acelerações envolvidas são muito grandes e a potência inicial exigida não pode
ser produzida por nenhum mecanismo conhecido.
Para outros tipos de movimento, partimos da mesma equação de energia Eq. 1. Escrevemos a
velocidade em termos da posição, agora fazendo 𝑟 = 𝑅⨁ + ℎ, como sendo o módulo da posição do
corpo no espaço em um referencial ixo ao centro da distribuição de massa em torno da Terra.
Também, 𝑣 será o módulo de velocidade. Isolando a velocidade na Eq. 1 encontramos a equação da
vis-viva:
𝑣 = 2𝐺𝑀
1
𝑟
+
𝐸
𝐺𝑀𝑚
.
Como visto, se 𝐸 = 0, a velocidade inicial obtida é a velocidade de escape. Essa equação mostra que
há uma relação inversa entre a posição do corpo e sua velocidade: quando mais distante ele estiver
de 𝑀, tanto menor será a velocidade. A forma da trajetória dependerá da energia total que o corpo
dispõe. Se 𝐸 ≥ 0, sua trajetória não será ligada ao centro da Terra.
Para órbitas fechadas é necessário que 𝐸 𝑅⨁).
Substituindo na equação de velocidade encontramos
𝑣 =
𝐺𝑀
𝑅
.
A velocidade é circular em torno do centro, 𝑣 = 2𝜋𝑅/𝑇 , onde 𝑇 é o período orbital. Substituindo
essa equação encontramos uma relação entre o período e a distância para a “órbita circular”
𝑇 =
4𝜋 𝑅
𝐺𝑀
.
Portanto, o quadrado do período cresce na razão do cubo da distância do corpo em sua órbita
circular. A quantidade 𝑘 = 4𝜋 /𝐺𝑀 é uma constante (k =9,908× 10 s2/m3 ou 1.37×
10 dias2/km3) e só depende da massa da Terra (varia conforme o corpo central, p. ex., se o
objetivo é estabelecer uma órbita em torno de outro corpo planetário). Assim, o período de
revolução de um corpo a uma altitude ℎ da super ície da Terra será dado por
𝑇 = 𝑘(𝑅⨁ + ℎ)
Substituindo valores, para ℎ = 300 km,
encontramos 𝑇 = 90,4 minutos. Esse é o período
típico de um satélite em uma órbita baixa em
torno da Terra. Um satélite geoestacionário se
localiza a ℎ ≃ 35700 km, e o período resultante é
próximo de 24 h, justamente para que o satélite
possa “acompanhar” a rotação da Terra e
permanecer estacionário sobre um ponto da
super ície dela.
Essa última equação (a chamada “3ª Lei de
Kepler” ou “lei dos períodos”, ver Figura 10) é
geral e vale para qualquer órbita com 𝐸ser escrita em termos de 𝑥 como
∆𝐸 =
1
2
𝑚𝑣 =
2𝜋 𝑚𝑅⨁
𝑇
(1 + 𝑥) .
visto que 𝑣 = 2𝜋(𝑅⨁ + ℎ)/𝑇. Dada a lei dos períodos, podemos eliminar 𝑇 em favor de 𝑥 na última
equação, e a contribuição se torna
∆𝐸 =
𝐺𝑀𝑚
2𝑅⨁
1
1 + 𝑥
.
Logo, para 𝑥 ≪ 1, a energia total
necessária para alcançar a órbita
circular será ∆𝐸 = ∆𝐸 + ∆𝐸 , ou
∆𝐸 ≈
𝐺𝑀𝑚
2𝑅⨁
(1 + 𝑥 − 𝑥 ).
A energia mínima a ser provida
pelo sistema de propulsão cresce
inicialmente de forma linear com a
distância a ser atingida (na
aproximação em que 𝑥 ≲ 1/10).
Exemplo: Para uma carga útil de 1
kg, 𝐺𝑀𝑚/𝑅⨁ ≃ 6,25 × 10 J. Para
comparação, um projétil com 1kg de massa viajando a 2000 m/s (velocidade típica de uma bala),
tem energia cinética igual a 2 × 10 J. A uma altitude de 300 km (ou 𝑥 = 0,047), esse corpo está em
uma órbita circular com velocidade 7728 m/s e ∆𝐸 = 2.98 × 10 J.

Figura 11 ∆𝐸 (ou energia mínima total para inserção em órbita, Eq. 3)
como função de x em unidades de 𝐺𝑀𝑚/𝑅⨁ . Note que x está em escala
logarítmica.

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

21

Essa velocidade orbital mínima tem implicações para a e iciência do sistema de
propulsão para o último estágio de inserção orbital.
Observe que, para 𝑥 = 0, ∆𝐸 = 0, porém a energia cinética não se anula, pois corresponde à energia
de um corpo em órbita na super ície da Terra (ℎ = 0), imaginando que ela fosse uma esfera perfeita
e não tivesse atmosfera. Para tal órbita, 𝑇 = 84,26 min e ∆𝐸 = 3,12 × 10 J para uma massa de 1 kg.
A expressão não aproximada é
∆𝐸 =
𝐺𝑀𝑚
𝑅⨁
𝑥 + 1/2
1 + 𝑥
. (𝐸𝑞. 1.3)
Essa função está traçada na Figura 11 desde ℎ = 300 km. O valor ∆𝐸=1 no eixo y corresponde à
energia 𝐺𝑀𝑚/𝑅⨁ que fornece uma escala para as energias típicas (corresponde a uma órbita
circular in initamente distante do corpo principal, ou para ℎ → ∞). Para altitudes de órbita 10 vezes
o raio da Terra, a energia necessária é 100 vezes o valor 𝐺𝑀𝑚/𝑅⨁ , o que já é bastante elevado.
Como essa energia necessária crescem com ℎ (ou seja, com a distância desde o centro de massa),
então para órbitas circulares mais elevadas, a energia necessária é maior.
Manobras orbitais
As operações de mudança orbital envolvem transferência de um corpo de uma órbita a outra. Por
exemplo, essas mudanças são comuns em missões interplanetárias (ir da Terra até Marte), ou desde
uma órbita baixa na Terra até a Lua etc.

Figura 12 Ilustração da transferência do tipo Hohmann, com a energia de cada órbita, incluindo a de transferência.

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

22

Dos tipos mais simples de acoplamentos, o uso de uma órbita elíptica entre órbitas circulares
caracteriza uma transferência de Hohmann (Figura 12). Para essa órbita, um dos focos da elipse é o
mesmo que o centro das órbitas de partida e chegada. Se a órbita não for circular, ao invés da Eq. 2
a energia total será dada por
𝐸 = −
𝐺𝑀𝑚
2𝑎
, (𝐸𝑞. 1.4)
onde 𝑎 é o semieixo maior da órbita elíptica. Essa energia é negativa e caracteriza uma trajetória
ligada ao corpo principal. A transferência se consegue com uma órbita que seja osculatriz tanto à
órbita de partida como à de chegada como mostra a Figura 12.
Isso envolve diferenças de energia que devem ser providas pelo sistema de propulsão. Para a órbita
osculatriz 2𝑎 = 𝑅 + 𝑅 e, com isso, é fácil ver que 𝐸 > 𝐸 e 𝐸 > 𝐸 . Assim, para realizar a
transferência é preciso que o corpo na órbita 1 receba um impulso 𝑚∆𝑣 adicional para atingir
energia total 𝐸 maior que 𝐸 , e que, ao chegar na órbita 2, receba outro impulso 𝑚∆𝑣 para
estabilizar sua energia em 𝐸 que é maior que 𝐸 . Isso está ilustrado na Figura 12.
Impulsos são providos pelo sistema de propulsão
auxiliar, por simplicidade, são supostos
“instantâneos”, ou seja, ocorrem em um tempo 𝛿𝑡
considerado muito menor do que qualquer dos
períodos orbitais. A transferência inversa
envolve uma redução de energia total, o que é
conseguido por meio de “retro propulsores”
(retro ires) que funcionam com
“desaceleradores”.
Para o planejamento da manobra, é importante
conhecer as variações de velocidade, ∆𝑣 e ∆𝑣 ,
que são necessárias para se atingir o estado inal
em cada caso. A e iciência energética depende do
tipo de manobra utilizada e pode não ser o caso
que uma manobra de Hohmann seja a mais
e iciente.


Figura 13 Diagrama esquemático de uma transferênica
de Hohmann bielíptica. Em laranja e azul e vermelho as
órbitas intermediárias usadas na transferência orbital.
Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

23

Uma outra maneira de se atingir a órbita superior é por meio de uma transferência de Hohmann
bielíptica (Figura 13). Nesse caso, duas órbitas elípticas de transferência (daí o nome “bielíptica”)
com focos comuns focos comuns são usados até se chegar à posição mais elevada. É possível ver que
o total de energia gasto em cada manobra entre as órbitas depende da geometria usada, porém, em
certas circunstâncias duas órbitas são mais e icientes do que uma.
Alguns outros tipos de manobras possíveis
são:
 Manobra de faseamento (Phasing
maneuver): para reposicionar um engenho
espacial ao longo de sua órbita original (ver
Figura 14). Para isso, a partir da órbita
inicial (Órbita “0”) uma órbita osculatriz
com período ligeiramente
diferente (órbita de
transferência) é
parcialmente executada
"atrasando" ou “adiantando”
a posição o corpo. Na Figura
14, o corpo em órbita
inicialmente na posição A é
levado até a órbita de
transferência de maior
energia (posição B). Ao atingir novamente o ponto onde se encontram, sua energia é
reduzida para a mesma órbita inicial. O resultado é o corpo na posição C depois de
algumas revoluções orbitais. Esse tipo de manobra é usada, por exemplo, durante as
operações de aproximação entre dispositivos orbitais (como no caso de "docking" e
“rendevouz”). Esse tipo de manobra não exige mudança de direção do vetor
velocidade.

 Rotação da linha dos apsides. As manobras não envolveram mudança de direção do
vetor velocidade. Na rotação da linha dos apsides, a órbita destino tem seus eixos
principais girados em relação à orbita inicial de certo ângulo 𝛼 como mostra a Figura
15. Importante! Nessas manobras, as órbitas envolvidas são coplanares. Não há como
se atingir a órbita destino a partir da órbita “0” por nenhum tipo de conexão de

Figura 14 Exemplo de manobra de alteração de fase.


Figura 15 Exemplo de rotação da linha dos apsides

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

24

Hohmann. Mas, para órbitas fechadas que se cruzam, existem dois pontos de atuação
dos propulsores. Um deles é mostrado como P na Figura 15. Nesse ponto, o vetor
velocidade deve ser alterado em intensidade e direção conforme o vetor ∆𝒗. Isso pode
ser visto como uma mudança no argumento da velocidade em relação à “linha do
horizonte” ou plano tangencial à órbita inicial.

 Manobra com mudança de plano
orbital. Devido à conservação de
momento como causa da
centralidade da força
gravitacional, um corpo colocado
em órbita pertence a um plano
orbital que não muda com o
tempo. Manobras orbitais
coplanares envolvem mudanças
de velocidade com vetores
colineares nesse plano.
Entretanto, há situações em que é
necessária uma mudança no plano
orbital, o que envolve uma
variação não-colinear de
velocidade ∆𝒗 em um ponto ao
longo da linha dos nodos (linha comum entre as duas órbitas). Como mostrado na
Figura 16, podemos imaginar uma órbita inicial do tipo “polar” (com inclinação
próximo a 90°) e uma órbita destino do tipo “equatorial” (inclinação próxima a 0°).
Como situação prática de mudança de plano orbital, consideremos a finalizaçãode
uma missão de um satélite geoestacionário. Por requisitos, esse satélite deve ter sua
posição final em uma órbita equatorial (com período próximo ao tempo de rotação
da Terra). Porém, quase sempre, a inserção em órbita é feito a partir de um centro de
lançamento fora do plano do equador. Assim, uma mudança de plano orbital é
necessária. Como muitas vezes o ∆𝑣 exigido é muito grande nesse tipo de manobra,
para economizar combustível, a missão é planejada de forma que a órbita destino
esteja o mais próximo possível da órbita inicial.
Existem outros tipos de manobras orbitais que são tão mais complexas quanto mais complexos são
os requisitos das missões. Por exemplo, em missões interplanetárias, diversas seções de órbitas
fechadas podem ser usadas para se atingir a órbita em torno do planeta destino. Aproximações de
órbitas não fechadas (hipérboles ou parábolas) podem ser usadas. Sistemas de propulsão são
utilizados em arranjos especiais para permitir tais manobras.
No planejamento de manobras orbitais as seguintes etapas devem ser utilizadas:
1. Determinar a energia final de todas as órbitas que serão usadas na manobra;
2. Calcular as diferenças de energia entre seções adjacentes;

Figura 16 Manobra com mudança de plano orbital.

Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

25

3. Determinar os impulsos e vetores de posicionamento necessários com base nos elementos
orbitais das seções orbitais do processo;
4. Calcular o total de energia gasto em cada caso.
5. Verificar cenários diversos e escolher o melhor deles (otimização de trajetória) em termos
de: economia de combustível e outros requisitos da missão (p. ex., prazos definidos de
finalização, janelas de lançamento etc.).
Do ponto de vista da e iciência energética, é razoável otimizar o número e os impulsos necessários
em termos de uso de combustível. Uma vez que qualquer sistema é colocado em órbita a partir da
Terra, a massa de todo combustível deve ser levada desde a primeira seção de trajetória para
viabilizar as manobras no espaço. Por exemplo, satélites geoestacionários devem ser abastecidos
com combustível su iciente inclusive para que possam ser descartados em órbitas mais distantes no
inal de suas vidas úteis. Entretanto, outros requisitos podem ser importantes como, por exemplo,
as datas de início de operação em órbita e janelas de lançamento.
Embora a complexidade da tarefa de se planejar as órbitas de uma missão espacial, esse
planejamento pode ser feito com certa precisão. É viabilizado pelo fato de a teoria do movimento
orbital ser bastante desenvolvida e a maior parte das equações serem tratáveis principalmente por
métodos numéricos. Portanto, os valores para as cargas de combustível (depois de se considerar
outros fatores igualmente quanti icáveis) são próximos do que se espera em testes no ambiente
operacional.
Revisão da Aula e considerações inais
Para sistemas de propulsão, um primeiro parâmetro relevante é a própria energia necessária para
colocar um engenho espacial em determinada órbita a partir da Terra. A energia mínima necessária
envolve uma diferença de energia entre a órbita de destino e a órbita inicial.
As noções de consumo de energia apresentadas aqui são apenas uma parte do total
necessário tendo em vista a inerente ine iciência de máquinas de conversão de energia
(propulsores) e a necessidade de vencer outras forças além da gravidade.
As energias envolvidas são da ordem de ≳ 10 J para a um corpo de 1kg, e crescem linearmente com
a massa. Isso tem implicações para a dimensão inal do sistema propulsivo. Sistemas de propulsão
auxiliares são usados para realizar manobras orbitais. As velocidades orbitais que devem ser
atingidas são da ordem de milhares de quilômetros por hora em órbita.
A “injeção” de um corpo em órbita da Terra deve ser feita de forma que o corpo tenha a velocidade
apropriada em sua órbita destino. Se ela for circular, será um vetor paralelo à super ície da Terra.
Na descrição aqui apresentada é importante ressaltar as aproximações:
1. A energia total precisa levar em consideração a energia potencial de outros corpos mais
distantes – principalmente para viagens interplanetárias de longa duração.
2. Outros tipos de força não foram incluídos. Por exemplo, o sol exerce com sua luz uma força
de radiação repulsiva que, embora pequena, tem efeitos a longo prazo. O efeito da radiação
do sol pode ser usado, porém, a favor das manobras orbitais em alguns sistemas especiais
Curso “Introdução à Propulsão Espacial” – (AEB Escola Virtual).

26

com base em “velas solares”. Para lançamentos desde a Terra, a resistência do ar na baixa
atmosfera consome potência e deve ser levado em consideração.
3. Nas transferências entre órbitas, assume-se que a massa do engenho em manobra é
constante. Mas não é assim, pois uma parte da massa é perdida na operação de propulsão.
