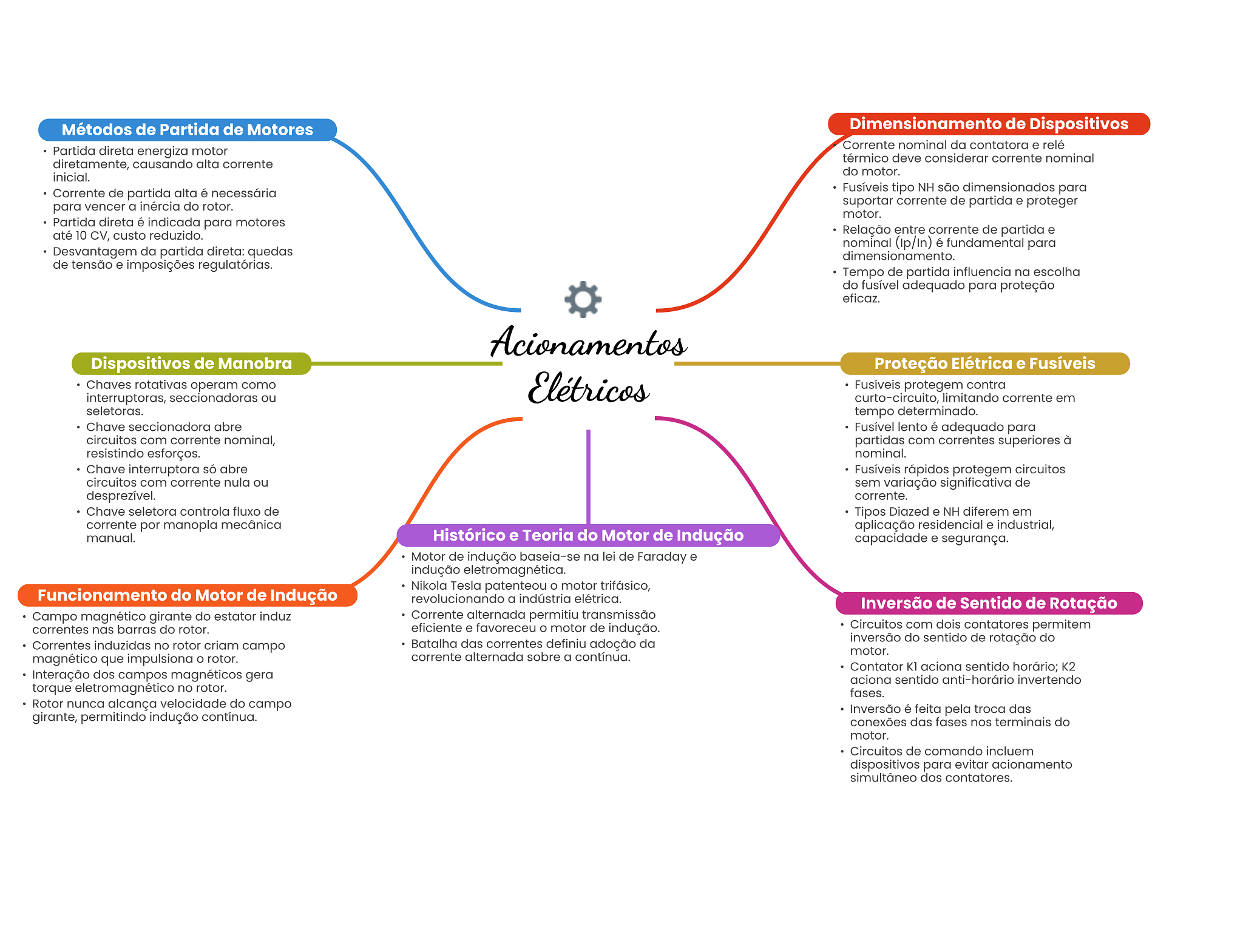

Mapa Mental - Acionamentos Elétricos

Prévia do material em texto

Métodos de Partida de Motores Dimensionamento de Dispositivos Corrente nominal da contatora e relé Partida direta energiza motor térmico deve considerar corrente nominal diretamente, causando alta corrente do motor. inicial. Corrente de partida alta é necessária Fusíveis tipo NH são dimensionados para para vencer a inércia do rotor. suportar corrente de partida e proteger motor. Partida direta é indicada para motores até 10 CV, custo reduzido. Relação entre corrente de partida e nominal (Ip/In) é fundamental para Desvantagem da partida direta: quedas dimensionamento. de tensão e imposições regulatórias. Tempo de partida influencia na escolha do fusível adequado para proteção eficaz. Acionamentos Dispositivos de Manobra Proteção Elétrica e Fusíveis Chaves rotativas operam como interruptoras, seccionadoras ou Elétricos Fusíveis protegem contra curto-circuito, limitando corrente em seletoras. tempo determinado. Chave seccionadora abre Fusível lento é adequado para circuitos com corrente nominal, partidas com correntes superiores à resistindo esforços. nominal. Chave interruptora só abre Fusíveis rápidos protegem circuitos circuitos com corrente nula ou sem variação significativa de desprezível. corrente. Chave seletora controla fluxo de Tipos Diazed e NH diferem em corrente por manopla mecânica aplicação residencial e industrial, manual. Histórico e Teoria do Motor de Indução capacidade e segurança. Motor de indução baseia-se na lei de Faraday e indução eletromagnética. Nikola Tesla patenteou motor trifásico, Funcionamento do Motor de Indução revolucionando a indústria elétrica. Inversão de Sentido de Rotação Campo magnético girante do estator induz Corrente alternada permitiu transmissão correntes nas barras do rotor. eficiente e favoreceu motor de indução. Circuitos com dois contatores permitem Batalha das correntes definiu adoção da inversão do sentido de rotação do Correntes induzidas no rotor criam campo motor. magnético que impulsiona rotor. corrente alternada sobre a contínua. Contator K1 aciona sentido horário; K2 Interação dos campos magnéticos gera aciona sentido anti-horário invertendo torque eletromagnético no rotor. fases. Rotor nunca alcança velocidade do campo Inversão é feita pela troca das girante, permitindo indução contínua. conexões das fases nos terminais do motor. Circuitos de comando incluem dispositivos para evitar acionamento simultâneo dos contatores.
