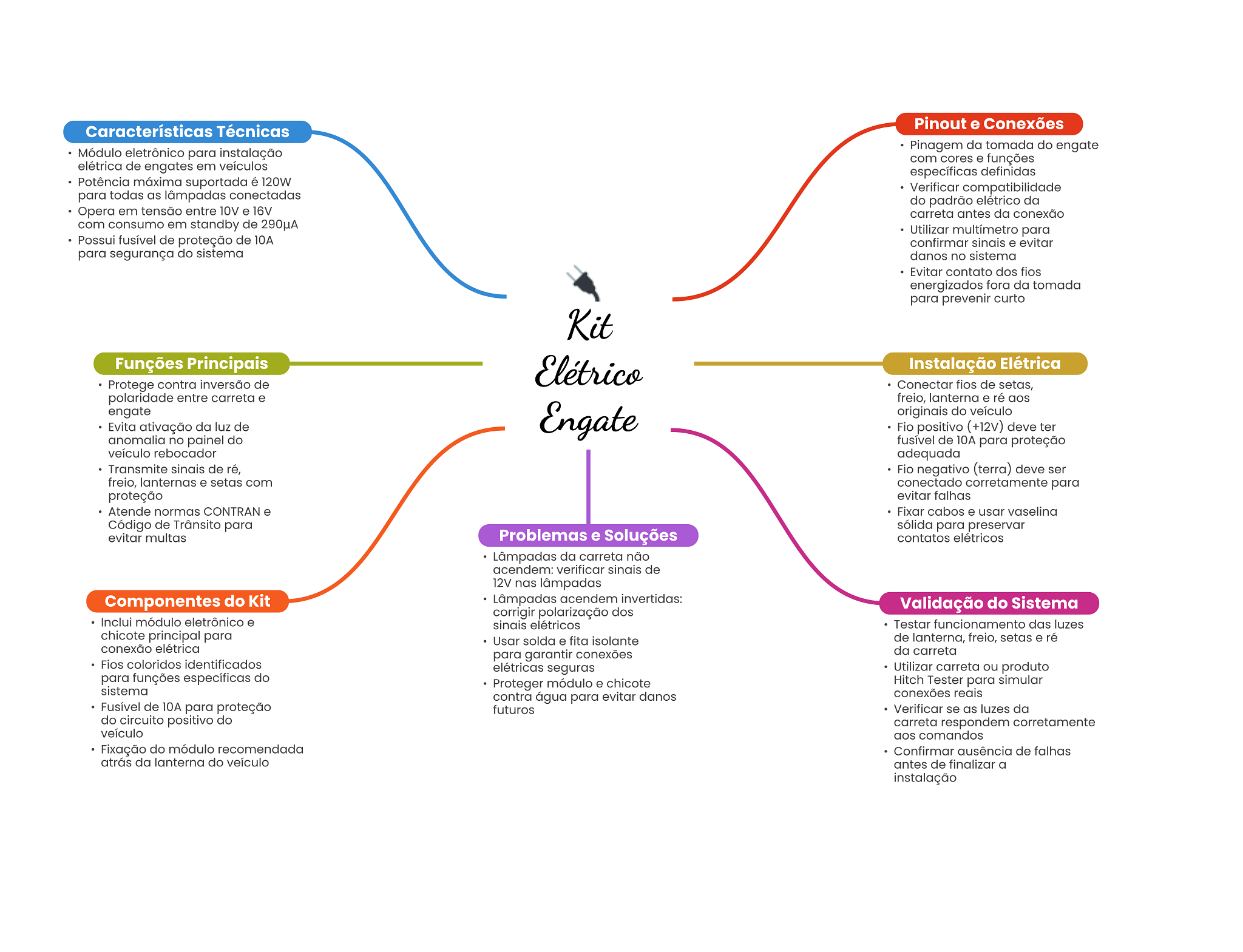

Pinout e Conexões Características Técnicas Pinagem da tomada do engate Módulo eletrônico para instalação com cores e funções elétrica de engates em veículos específicas definidas Potência máxima suportada é 120W Verificar compatibilidade para todas as lâmpadas conectadas do padrão elétrico da Opera em tensão entre 10V e 16V carreta antes da conexão com consumo em standby de Utilizar multímetro para Possui fusível de proteção de 10A confirmar sinais e evitar para segurança do sistema danos no sistema Evitar contato dos fios energizados fora da tomada para prevenir curto Kit Funções Principais Elétrico Instalação Elétrica Protege contra inversão de Conectar fios de setas, polaridade entre carreta e freio, lanterna e ré aos engate Engate originais do veículo Evita ativação da luz de Fio positivo (+12V) deve ter anomalia no painel do fusível de 10A para proteção veículo rebocador adequada Transmite sinais de ré, Fio negativo (terra) deve ser freio, lanternas e setas com conectado corretamente para proteção evitar falhas Atende normas CONTRAN e Fixar cabos e usar vaselina Código de Trânsito para sólida para preservar evitar multas Problemas e Soluções contatos elétricos Lâmpadas da carreta não acendem: verificar sinais de 12V nas lâmpadas Componentes do Kit Lâmpadas acendem invertidas: Validação do Sistema corrigir polarização dos Inclui módulo eletrônico e sinais elétricos Testar funcionamento das luzes chicote principal para Usar solda e fita isolante de lanterna, freio, setas e ré conexão elétrica para garantir conexões da carreta Fios coloridos identificados elétricas seguras Utilizar carreta ou produto para funções específicas do Proteger módulo e chicote Hitch Tester para simular sistema contra água para evitar danos conexões reais Fusível de 10A para proteção futuros Verificar se as luzes da do circuito positivo do carreta respondem corretamente veículo aos comandos Fixação do módulo recomendada Confirmar ausência de falhas atrás da lanterna do veículo antes de finalizar a instalação
