“Potência não é apenas energia — é a capacidade de transformar energia no tempo certo.”

1

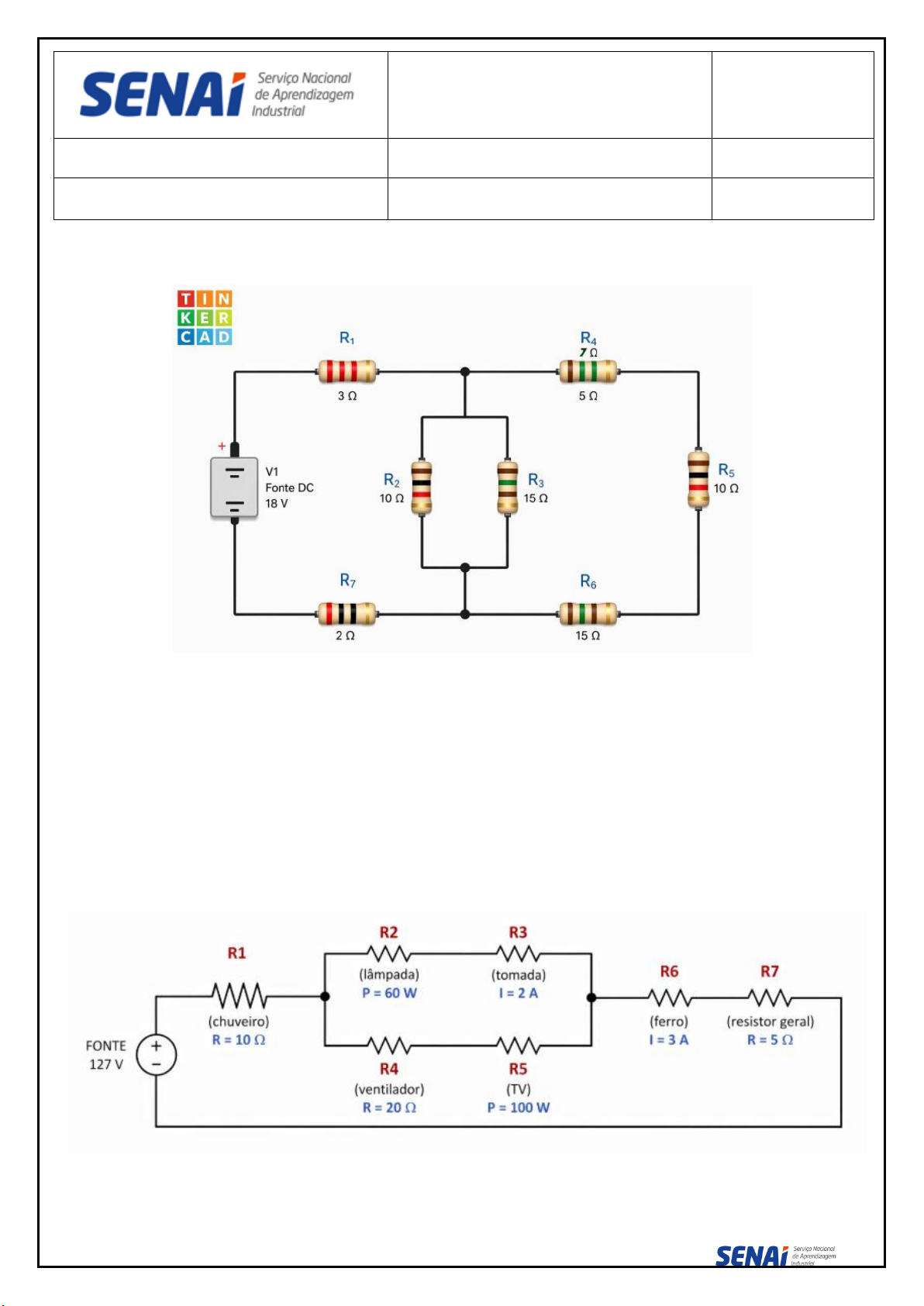

1. Observe o circuito elétrico misto apresentado na figura, composto por 7 resistores identificados como
R1 até R7 e uma fonte de tensão contínua de 18 V.


a) Determine a resistência equivalente total (Req) do circuito.
b) Calcule a corrente total (Itotal) fornecida pela fonte, utilizando a Lei de Ohm.
c) Determine a tensão em cada resistor.
d) Determine a corrente em cada resistor.
e) Calcule a potência dissipada em cada resistor.
f) Determine a potência total do circuito.

2. Um eletricista foi chamado para analisar um circuito interno de uma residência. Esse circuito alimenta
diferentes cargas (equipamentos), mas algumas informações foram perdidas.
Sua missão é descobrir todos os valores elétricos do sistema.


a) Determine a resistência equivalente total (Req) do circuito.
b) Calcule a corrente total (Itotal) fornecida pela fonte, utilizando a Lei de Ohm.
c) Determine a tensão em cada resistor.


ATIVIDADE 3:

Circuito Elétricos I
NOTA:
Instrutor(a): Thiago Vítor Soares Alves Cidade: Várzea da Palma - MG Valor:
Aluno(a): Curso: Técnico em Eletrotécnica Data:

“Potência não é apenas energia — é a capacidade de transformar energia no tempo certo.”

2
d) Determine a corrente em cada resistor.
e) Calcule a potência dissipada em cada resistor.
f) Determine a potência total do circuito.
g) Qual componente dissipa maior potência?
h) Se a tensão subir para 220V, o que acontece com: Corrente total? Potência total?
3. Realize uma pesquisa sobre a Ponte de Wheatstone, um importante circuito utilizado na área da
eletricidade e instrumentação.
a) O que é a Ponte de Wheatstone e qual sua finalidade.
b) Desenho ou esquema do circuito da ponte.
c) Explicação do seu funcionamento.
d) Em que condição a ponte está em equilíbrio.
e) A fórmula utilizada para determinar uma resistência desconhecida.
f) Exemplos de aplicações práticas (indústria, sensores, medições, etc.).
g) Vantagens e limitações desse circuito.
4. A potência elétrica é uma das principais grandezas no estudo dos circuitos elétricos, estando
diretamente relacionada ao consumo e à transformação de energia. Com base nisso, responda:
a) Defina potência elétrica, relacionando-a com o conceito de trabalho ou energia.
b) Indique a unidade de medida da potência no Sistema Internacional (SI) e apresente seu significado.
c) Identifique as grandezas elétricas das quais a potência depende diretamente, apresentando suas
relações matemáticas.
d) Explique a importância da potência elétrica no funcionamento de um circuito.
e) Indique qual instrumento é utilizado para medir a potência elétrica.
f) Descreva corretamente como deve ser realizada a medição da potência elétrica em um circuito
elétrico.
5. Um sistema realiza 5000 J de trabalho. Determine a potência para:
a) 10 s
b) 5 s
c) 2 s
6. Um resistor está ligado a uma tensão de 220 V e percorre uma corrente de 5 A. Calcule a potência
elétrica.

7. Um chuveiro possui potência de 5500 W ligado em 220 V. Determine a corrente elétrica do circuito.

8. Um resistor de 10 Ω é percorrido por uma corrente de 3 A. Calcule a potência dissipada (efeito Joule).

9. Um equipamento consome 1000 W durante 2 horas. Calcule o trabalho elétrico (energia consumida
em Wh e kWh).

10. A potência nominal é uma característica fundamental dos equipamentos elétricos, estando diretamente
relacionada à sua operação segura e eficiente. Com base nisso, responda:
a) Defina o que é potência nominal de um equipamento elétrico.
b) Indique onde essa informação pode ser encontrada no equipamento.
c) Explique a importância da potência nominal para o funcionamento adequado do equipamento.
d) Descreva os riscos ou consequências de operar um equipamento acima de sua potência nominal.
e) Relacione a potência nominal com o dimensionamento de circuitos elétricos (fios, disjuntores, etc.).
