CENTRO UNIVERSITÁRIO SUDOESTE PAULISTA
Lista extra - eletrostática: Física Geral e Experimental III
Profa. Dra. Patrícia Corrêa

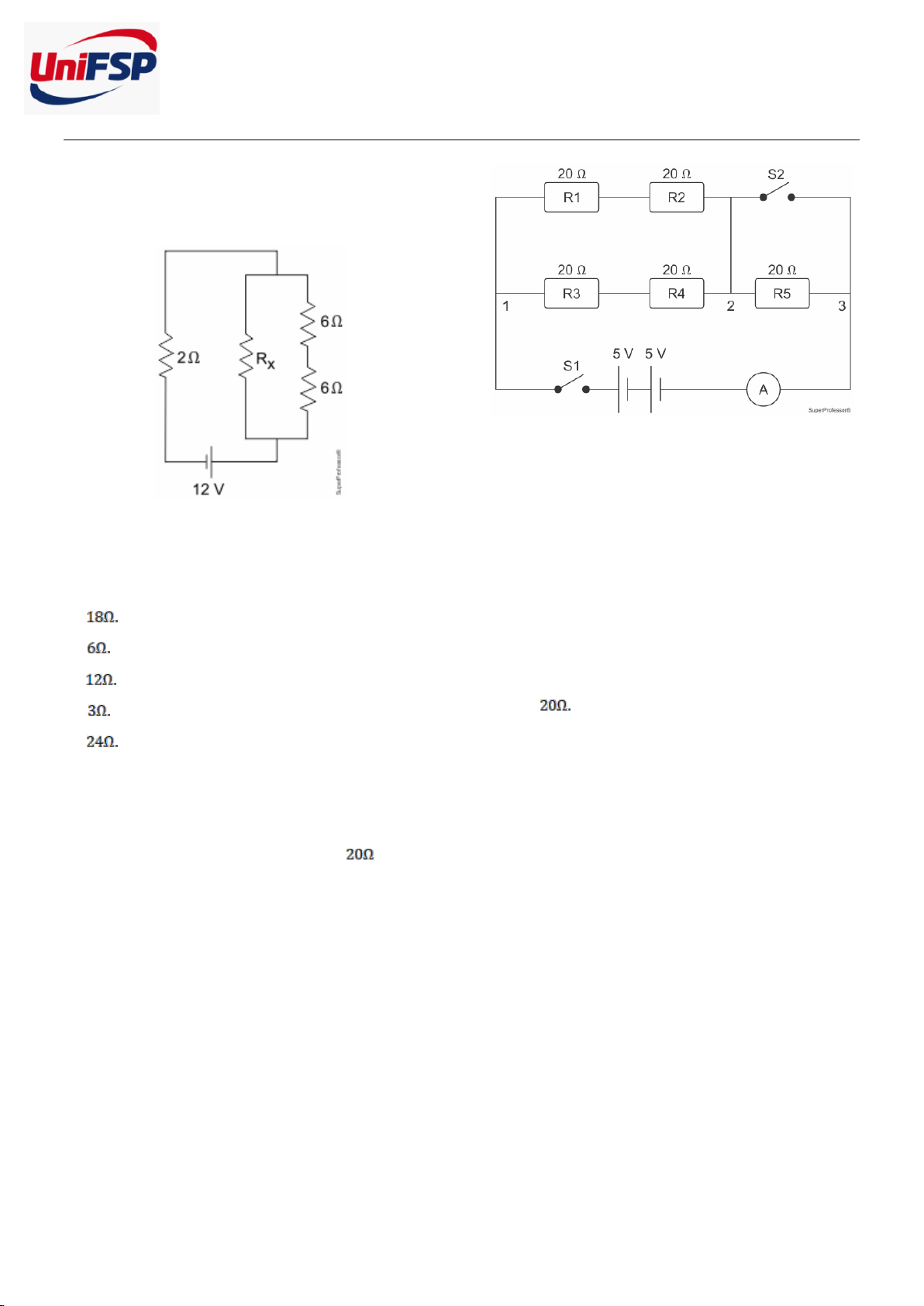

1. No circuito representado na figura, o
gerador tem resistência interna desprezível e
os resistores são ôhmicos.

Se os fios de ligação utilizados na montagem
desse circuito tiverem resistência desprezível,
a potência total dissipada por ele será de 14,4
W se o valor de Rx for
a)
b)
c)
d)
e)

2. Um circuito elétrico, ilustrado abaixo, é
composto por duas baterias de 5 V cada, um
amperímetro, cinco resistores de e duas
chaves conectoras (comutadoras) S1 e S2.
Considerando que os únicos elementos que
apresentam resistência elétrica são os
resistores, ou seja, que as resistências
internas das baterias, dos fios e das chaves
são desprezíveis, assinale o que for correto.

01) Quando a chave S1 está fechada e a chave
S2 está aberta, a corrente elétrica
registrada pelo amperímetro é de 0,25 A.
02) Quando a chave S1 está aberta e a chave
S2 está fechada, a corrente no
amperímetro é de 0,5 A.
04) Quando a chave S1 está fechada e a chave
S2 está aberta, a diferença de potencial
entre os pontos 1 e 2 do circuito é de 5 V.
08) Quando as chaves S1 e S2 estão fechadas,
a resistência equivalente do circuito é
de
16) Quando as chaves S1 e S2 estão fechadas,
a diferença de potencial entre os pontos 2
e 3 do circuito é de 5 V.
3. Para verificar se todos os resistores de um
circuito estão funcionando corretamente, um
eletricista afere, com o auxílio do
amperímetro A, a corrente elétrica que passa
por uma região desse circuito, conforme
representado na figura.
CENTRO UNIVERSITÁRIO SUDOESTE PAULISTA
Lista extra - eletrostática: Física Geral e Experimental III
Profa. Dra. Patrícia Corrêa


Sabendo que os fios de ligação, o amperímetro
e o gerador são ideais, caso todos os
resistores estejam funcionando corretamente,
o amperímetro medirá uma corrente elétrica
de
a) 1 A.
b) 2 A.
c) 3 A.
d) 5 A.
e) 6 A.

4. Analise o circuito a seguir, no qual os fios
têm resistências desprezíveis e os aparelhos
de medida são ideais, e assinale o que for
correto.

01) A energia dissipada no resistor de valor
 em 10 minutos, é maior que

02) O voltímetro acusa 8 V.
04) A potência dissipada no resistor de valor
 é igual a 51,2 W.
08) A resistência equivalente do circuito é
igual a
16) O amperímetro acusa 10 A.
5. Uma forma de controlar a passagem da
corrente elétrica em um circuito é por meio da
associação de resistores, seja em série, ou em
paralelo. A imagem traz um esboço de um
circuito elétrico DC composto por 12
resistores com resistências em função de R,
alimentados por uma fonte de tensão de 36 V.
Sabe-se de antemão, que a corrente que passa
por cada resistor R é de 1 A.

Analise a veracidade das seguintes
afirmativas:
I. O valor da corrente elétrica total do circuito
será menor que 5A.
II. Entre os pontos A e B a resistência
equivalente será de
III. A tensão medida nos terminais de todos os
resistores será 36 V.
IV. A corrente elétrica entre os pontos B e C
será igual a corrente entre os pontos C e D.
V. O circuito apresenta uma resistência
equivalente de aproximadamente
a) F – F – F – V – V.
b) V – V – F – V – F.
c) F – F – V – V – F.
d) V – F – F – V – V.
