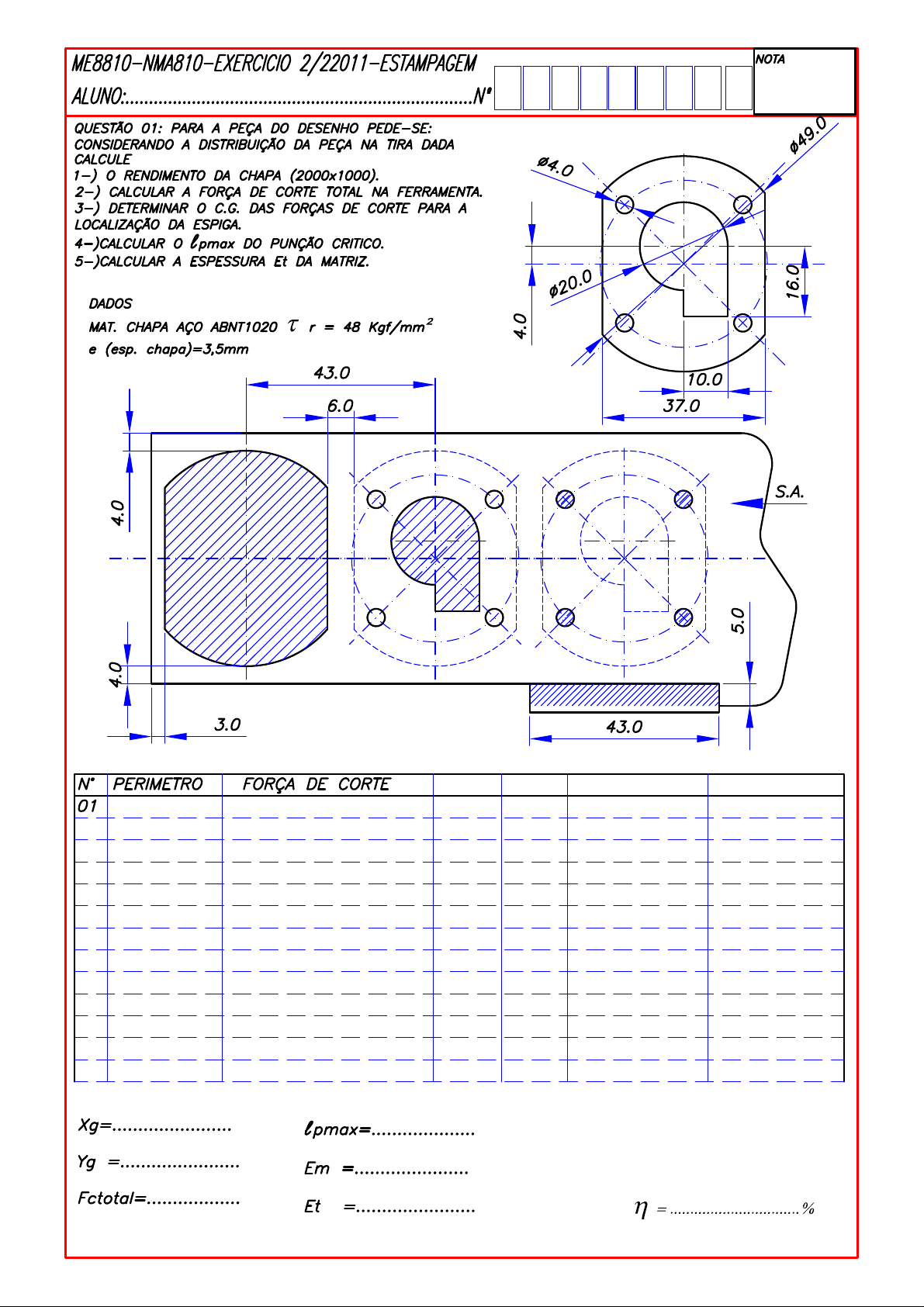

2/22011-ESTAMPAGEM NOTA ALUNO: QUESTÃO 01: PARA A PEÇA DO DESENHO PEDE-SE: CONSIDERANDO DISTRIBUIÇÃO DA PEÇA NA TIRA DADA CALCULE 1-) RENDIMENTO DA CHAPA (2000x1000). 04.0 2-) CALCULAR FORÇA DE CORTE TOTAL NA FERRAMENTA. 3-) DETERMINAR C.G. DAS FORÇAS DE CORTE PARA LOCALIZAÇÃO DA ESPIGA. 4-)CALCULAR lpmax DO PUNÇÃO CRITICO. 5-)CALCULAR ESPESSURA Et DA MATRIZ. $20.0 16.0 DADOS MAT. CHAPA AÇO ABNT1020 τ r = 48 Kgf/mm² 4.0 X e (esp. chapa)=3,5mm 43.0 10.0 6.0 37.0 S.A. 4.0 5.0 4.0 3.0 43.0 N° PERIMETRO FORÇA DE CORTE 01 Xg= lpmax= Yg = Em = Fctotal= Et = n = %
