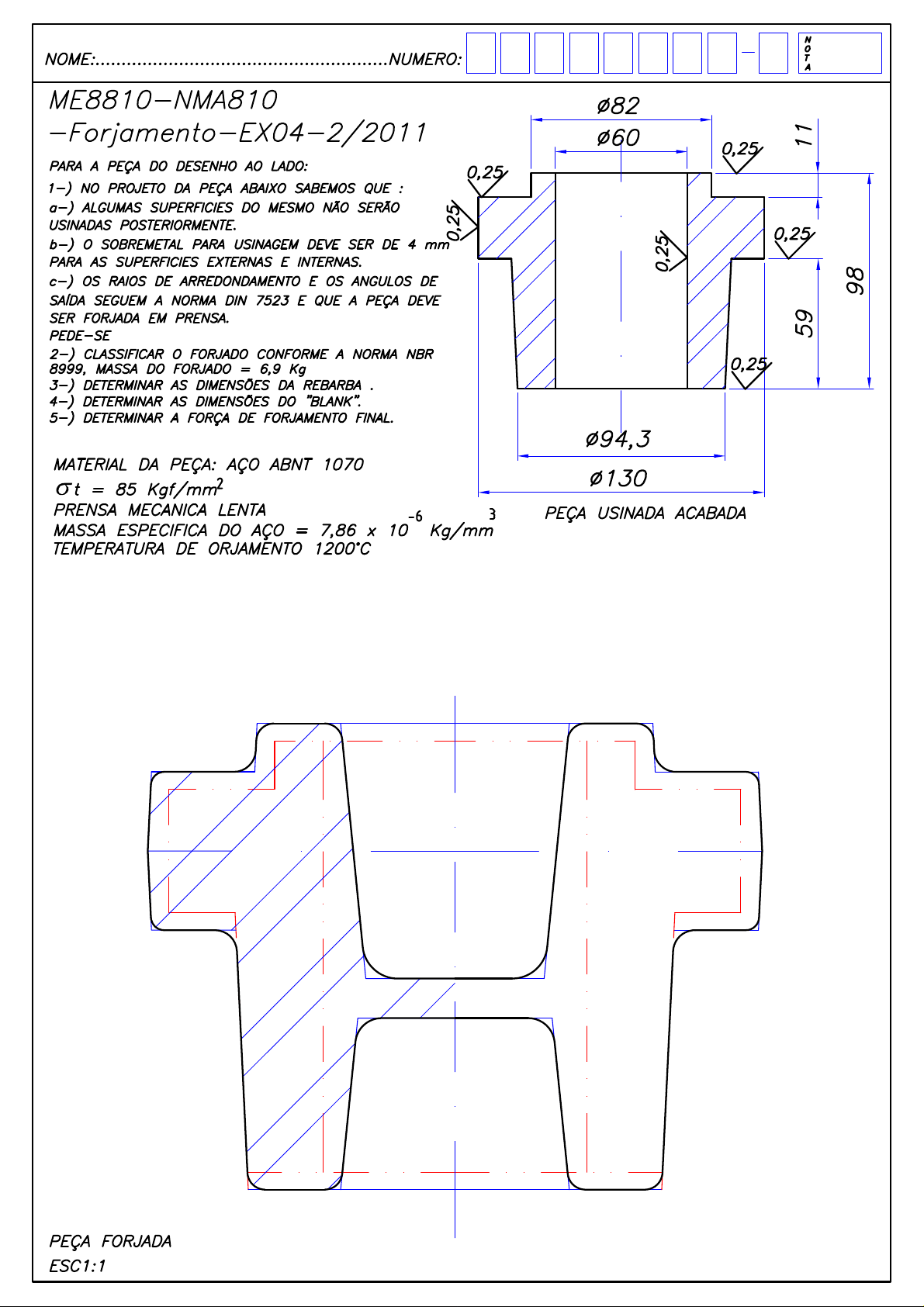

NOME: NUMERO: A ME8810-NMA810 11 0,25 PARA PEÇA DO DESENHO LADO: 0,25 1-) NO PROJETO DA PEÇA ABAIXO SABEMOS QUE : a-) ALGUMAS SUPERFICIES DO MESMO NÃO SERÃO USINADAS POSTERIORMENTE. 0,25 b-) SOBREMETAL PARA USINAGEM DEVE SER DE 4 mm PARA AS SUPERFICIES EXTERNAS E INTERNAS. c-) OS RAIOS DE ARREDONDAMENTO E OS ANGULOS DE 98 SAÍDA SEGUEM NORMA DIN 7523 E QUE PEÇA DEVE SER FORJADA EM PRENSA. 59 PEDE-SE 2-) CLASSIFICAR FORJADO CONFORME NORMA NBR 8999, MASSA DO FORJADO = 6,9 Kg 0,25 3-) DETERMINAR AS DIMENSÕES DA REBARBA 4-) DETERMINAR AS DIMENSÕES DO "BLANK". 5-) DETERMINAR FORÇA DE FORJAMENTO FINAL. 094,3 MATERIAL DA PEÇA: AÇO ABNT 1070 σt = 85 0130 PRENSA MECANICA LENTA -6 3 PEÇA USINADA ACABADA MASSA ESPECIFICA DO AÇO = 7,86 X 10 Kg/mm TEMPERATURA DE ORJAMENTO 1200°C PEÇA FORJADA ESC1:1
