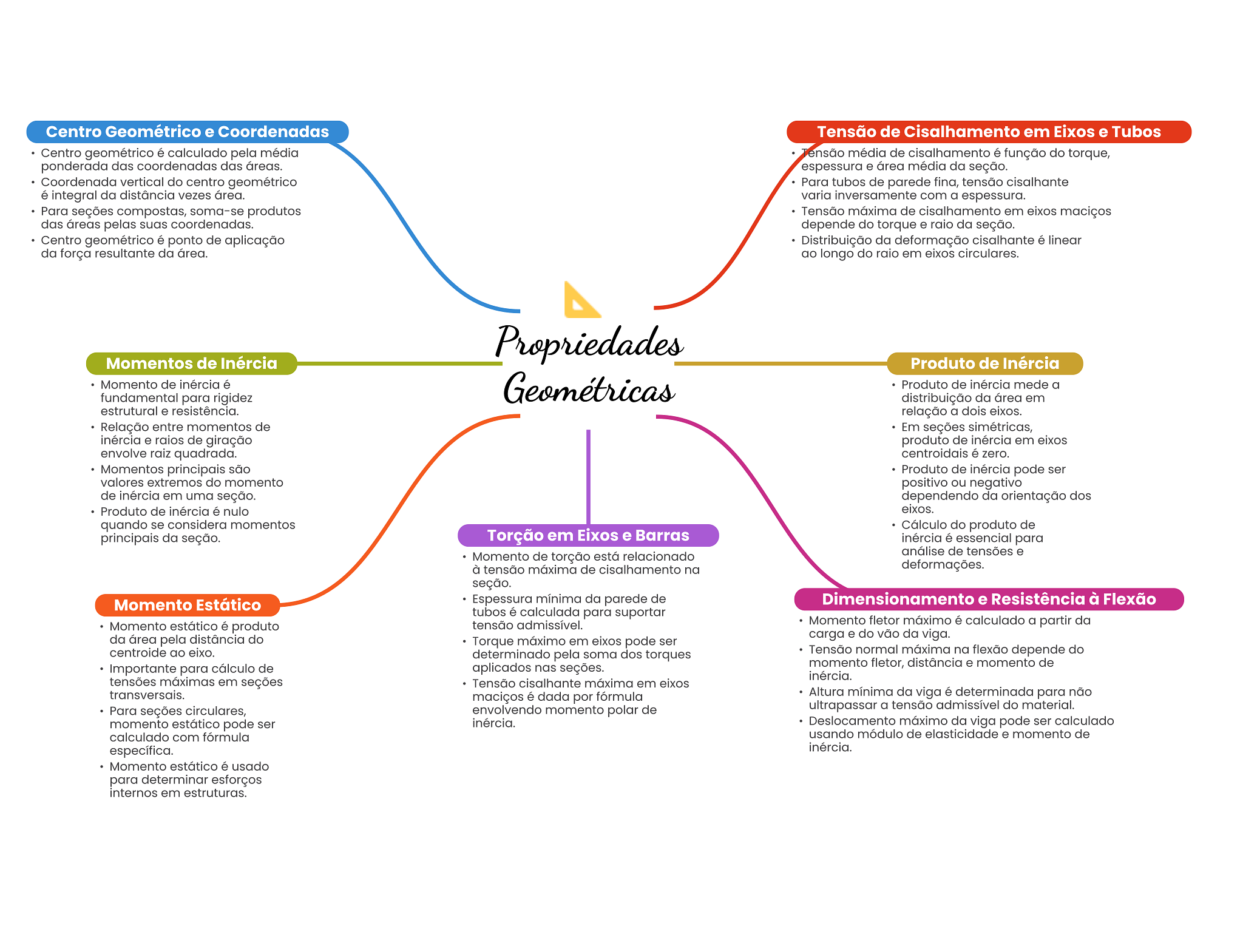

Mapa Mental - Propriedades Geométricas

Prévia do material em texto

Centro Geométrico e Coordenadas Tensão de Cisalhamento em Eixos e Tubos Centro geométrico é calculado pela média Tensão média de cisalhamento é função do torque, ponderada das coordenadas das áreas. espessura e área média da seção. Coordenada vertical do centro geométrico Para tubos de parede fina, tensão cisalhante é integral da distância vezes área. varia inversamente com a espessura. Para seções compostas, soma-se produtos Tensão máxima de cisalhamento em eixos maciços das áreas pelas suas coordenadas. depende do torque e raio da seção. Centro geométrico é ponto de aplicação Distribuição da deformação cisalhante é linear da força resultante da área. ao longo do raio em eixos circulares. Propriedades Momentos de Inércia Produto de Inércia Momento de inércia é fundamental para rigidez Geométricas Produto de inércia mede a distribuição da área em estrutural e resistência. relação a dois eixos. Relação entre momentos de Em seções simétricas, inércia e raios de giração produto de inércia em eixos envolve raiz quadrada. centroidais é zero. Momentos principais são Produto de inércia pode ser valores extremos do momento positivo ou negativo de inércia em uma seção. dependendo da orientação dos Produto de inércia é nulo eixos. quando se considera momentos Cálculo do produto de principais da seção. Torção em Eixos e Barras inércia é essencial para Momento de torção está relacionado análise de tensões e à tensão máxima de cisalhamento na deformações. seção. Momento Estático Espessura mínima da parede de Dimensionamento e Resistência à Flexão tubos é calculada para suportar Momento estático é produto tensão admissível. Momento fletor máximo é calculado a partir da da área pela distância do Torque máximo em eixos pode ser carga e do vão da viga. centroide ao eixo. determinado pela soma dos torques Tensão normal máxima na flexão depende do Importante para cálculo de aplicados nas seções. momento fletor, distância e momento de inércia. tensões máximas em seções Tensão cisalhante máxima em eixos transversais. maciços é dada por fórmula Altura mínima da viga é determinada para não Para seções circulares, envolvendo momento polar de ultrapassar a tensão admissível do material. momento estático pode ser inércia. Deslocamento máximo da viga pode ser calculado calculado com fórmula usando módulo de elasticidade e momento de específica. inércia. Momento estático é usado para determinar esforços internos em estruturas.
