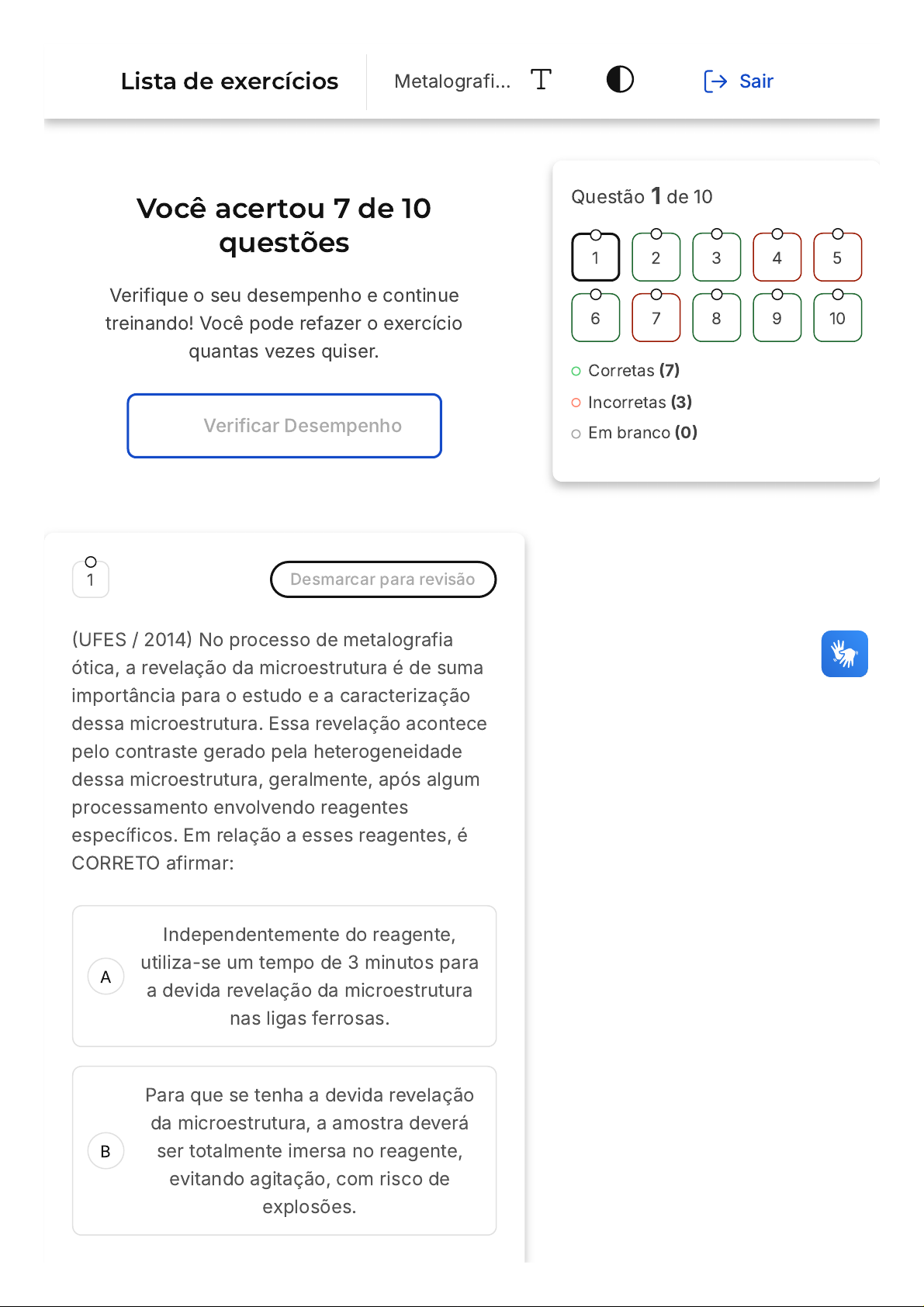

metalografia e fadiga gabarito_

Prévia do material em texto

Você acertou 7 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Desmarcar para revisão
(UFES / 2014) No processo de metalografia
ótica, a revelação da microestrutura é de suma
importância para o estudo e a caracterização
dessa microestrutura. Essa revelação acontece
pelo contraste gerado pela heterogeneidade
dessa microestrutura, geralmente, após algum
processamento envolvendo reagentes
específicos. Em relação a esses reagentes, é
CORRETO afirmar:
Independentemente do reagente,
utiliza-se um tempo de 3 minutos para
a devida revelação da microestrutura
nas ligas ferrosas.
Para que se tenha a devida revelação
da microestrutura, a amostra deverá
ser totalmente imersa no reagente,
evitando agitação, com risco de
explosões.
Questão 1 de 10
Corretas (7)
Incorretas (3)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Metalografi… Sair
C
D
E
O uso dos reagentes depende da sua
reatividade, mas, depois de utilizados,
eles podem ser estocados por longos
períodos, sem que percam sua
funcionalidade.
Os contornos de grão, em virtude da
maior energia nessa região, são
preferencialmente atacados por
reagentes específicos, revelando, com
maior facilidade, o contraste entre
essa região e o interior dos grãos.
Após o ataque químico, a lavagem e a
secagem da amostra se tornam
desnecessárias, uma vez que o
material, por ser metálico e já ter sido
submetido a um processo de corrosão
pelo reagente químico, está imune a
um ataque subsequente, mantendo,
dessa forma, o contraste necessário à
visualização.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Na análise metalográfica, os contornos de
grão são preferencialmente atacados por
reagentes específicos devido à maior
energia nessa região. Isso facilita a
revelação do contraste entre essa região e
o interior dos grãos, permitindo uma
melhor visualização e estudo da
microestrutura. O ataque químico é uma
etapa crucial na preparação de amostras
para análise metalográfica, pois as
A
B
C
D
E
diferentes reações que ocorrem nas várias
estruturas permitem a visualização pela
diferença de contrastes. O tempo dessa
etapa é variável e depende do material
estudado, podendo ser de apenas alguns
segundos. Após a superfície ter sido
atacada quimicamente, é importante
proceder imediatamente à lavagem da
superfície para interromper a reação e à
secagem. Portanto, a alternativa D é a
correta.
2 Desmarcar para revisão
(IF-SP / 2011) Nos ensaios metalográficos,
algumas vezes, é necessário embutir a amostra.
O procedimento de embutimento é indicado
principalmente para:
Ensaiar amostras de metais não
ferrosos
Revelar a existência de inclusões não
metálicas nos aços
Facilitar o manuseio de amostras
metalográficas de pequenas
dimensões
Ensaiar aços endurecidos por têmpera
ou cementação
Permitir o ensaio macrográfico em
amostras de grandes dimensões
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O procedimento de embutimento em
ensaios metalográficos é utilizado
principalmente para facilitar o manuseio de
amostras metalográficas de pequenas
dimensões. Isso ocorre porque, na
preparação de um corpo de prova para
análise metalográfica (seja micrografia ou
macrografia), uma parte da peça é
individualizada por meio de um corte. A
etapa subsequente envolve o polimento do
corpo de prova em uma série de lixas, que
pode ser realizada manualmente. No
entanto, quando o corpo de prova
apresenta dimensões reduzidas, o
manuseio pode se tornar difícil. Nesse
caso, o embutimento, que pode ser feito a
frio ou a quente, consiste em circundar a
amostra com resina, formando um corpo
único, facilitando assim o manuseio da
amostra.
3 Desmarcar para revisão
(UFES / 2014 - adaptada) A avaliação
macrográfica é de grande importância na
caracterização de materiais e processos de
fabricação. Essa avaliação geralmente consiste
no exame, à vista desarmada ou com lupa, de
uma peça ou amostra plana. A respeito do
exame macrográfico são feitas as seguintes
afirmativas:
A
B
C
D
E
I - A preparação dos corpos de prova é
estabelecida por meio da escolha e da
localização, dispensando o polimento e o
ataque com reagente químico específico.
II - As linhas de conformação mecânica são
passíveis de observação com a macrografia.
III - O corte com discos abrasivos, é indicado
pois não eleva a temperatura, prevenindo
alterações microestruturais.
São corretas:
Apenas a afirmativa I.
Apenas a afirmativa II.
Apenas a afirmativa III.
Apenas as afirmativas I e II.
Apenas as afirmativas II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a B, que afirma que
as linhas de conformação mecânica são
passíveis de observação com a
macrografia. Isso é verdadeiro, pois a
macrografia é uma técnica que permite a
visualização de características superficiais
de um material, incluindo as linhas de
conformação mecânica.
A
B
As afirmativas I e III estão incorretas. A
afirmativa I está errada porque a
preparação dos corpos de prova para a
macrografia não dispensa o polimento e o
ataque com reagente químico específico.
Na verdade, esses passos são essenciais
para garantir a clareza e a precisão do
exame. A afirmativa III também está errada,
pois o corte com discos abrasivos pode
sim elevar a temperatura e causar
alterações microestruturais. Para evitar
isso, é recomendado o uso de um fluido
refrigerante durante o corte.
4 Desmarcar para revisão
(IFRS - Concurso Público Edital 09/2014 -
 adaptada) Considerando as afirmativas I, II e III,
de acordo com os procedimentos de
preparação metalográfica convencional,
qual(is) está(ão) CORRETA(S)?
I - O nital, reagente químico composto por
aproximadamente 2% de álcool e 98% de ácido
nítrico, pode ser utilizado para revelar fases
contidas nos aços e ferros fundidos.
II - A sequência das granulometrias das lixas
para macrografia simples, utilizadas em água é:
100, 200, 400 e 600.
III - Para o polimento, se utiliza a pasta de
diamante ou a alumina em suspensão.
I, II e III.
Apenas I e III.
C
D
E
Apenas II e III.
Apenas II.
Apenas I e II.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
As afirmativas II e III estão corretas. A
afirmativa II está correta porque a
sequência das granulometrias das lixas
para macrografia simples, utilizadas em
água, é de fato: 100, 200, 400 e 600. A
afirmativa III também está correta, pois
para o polimento, se utiliza a pasta de
diamante ou a alumina em suspensão.
Por outro lado, a afirmativa I está incorreta.
O nital é um reagente químico composto
por aproximadamente 2% de ácido nítrico e
98% de álcool etílico (etanol), e não como
descrito na afirmativa. Ele é muito utilizado
na etapa de ataque químico na preparação
de amostras para visualização no
microscópio, pois pode revelar fases
contidas nos aços e ferros fundidos.
5 Desmarcar para revisão
(CESGRANRIO / 2011) Duas micrografias foram
classificadas com número de tamanho de grão
ASTM iguais a 5 e 6. Considerando-se que a
A
B
C
D
E
ampliação adotada foi de 100x e a área da
imagem revelada era igual a 1 polegada
quadrada, o número de grãos de cada
micrografia é igual a, respectivamente:
1 e 2
4 e 5
5 e 6
10 e 12
16 e 32
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
Para resolver essa questão, é necessário
compreender a norma ASTM E112, que
estabelece a classificação do tamanho de
grãos em micrografias. Segundo essa
norma, o número de grãos (G) revelados
em uma micrografia com ampliação de
100x é dado pela expressão matemática \
(n=2^{G-1}\),onde n é o número de grãos
por polegada quadrada. No caso desta
questão, temos \(G = 5 e 6\). Substituindo
esses valores na expressão, obtemos \(n =
2^{6-1} = 2^5 = 32\) para G=6 e \(n=2^{5-
1} = 2^4 = 16\) para G=5. Portanto, o
número de grãos de cada micrografia é,
A
B
respectivamente, 16 e 32, o que
corresponde à alternativa E.
6 Desmarcar para revisão
A metalografia tem um papel importante na
caracterização de ligas ferrosas. Uma
possibilidade é a utilização da técnica
micrográfica que envolve uma série de passos
na preparação da superfície. A preparação
metalográfica poderá comprometer essa
caracterização, caso seja executada
inadequadamente. A respeito das etapas de
preparação de um corpo de prova (CP) para
observação ao microscópio, assinale a opção
correta.
A etapa de extração do CP da peça
pode ser efetuada em uma cortadora
de disco de diamante para se evitar o
aquecimento local do CP e,
consequentemente, alterações na
estrutura.
O embutimento de um CP é
recomendado quando suas dimensões
dificultam, por exemplo, a etapa de
lixamento. O embutimento só deve ser
feito a frio, para não alterar a estrutura
do material.
C
D
E
A etapa de lixamento da superfície de
um CP deve ser executada em uma
série de lixas, normalmente de carbeto
de silício, iniciando-se pela lixa de
maior granulometria, por exemplo, a
lixa de número 1200.
A etapa de preparação metalográfica
denominada de polimento é realizada
com o auxílio de um disco rotativo
com um feltro embebido em pasta de
diamante, alumina ou sílica coloidal.
A etapa final da preparação de uma
amostra micrográfica é o ataque
químico da superfície a ser observada
ao microscópio. Os contornos de grão
apresentam menor reatividade química
que os grãos. Dessa forma, são menos
atacados pelo reagente.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra D, que afirma
que a etapa de preparação metalográfica
denominada de polimento é realizada com
o auxílio de um disco rotativo com um feltro
embebido em pasta de diamante, alumina
ou sílica coloidal. Esta etapa é crucial para
tornar a superfície do corpo de prova
especular, ou seja, perfeitamente lisa e
sem irregularidades, permitindo uma
análise micrográfica precisa.
As demais alternativas apresentam
informações incorretas ou incompletas. Por
exemplo, a alternativa A menciona a
extração do corpo de prova com uma
cortadora de disco de diamante para evitar
o aquecimento, mas não menciona a
necessidade de um fluido refrigerante para
evitar mudanças microestruturais devido
ao aumento da temperatura. A alternativa B
sugere que o embutimento só deve ser
feito a frio, o que não é verdade, pois pode
ser realizado tanto a frio quanto a quente.
A alternativa C sugere iniciar o lixamento
com uma lixa de número 1200, quando na
verdade deve-se iniciar com uma lixa de
maior granulometria, como a de número
100. Por fim, a alternativa E está incorreta
ao afirmar que os contornos de grão
apresentam menor reatividade química que
os grãos, quando na verdade ocorre o
contrário.
7 Desmarcar para revisão
(UFES / 2014) A metalografia tem um papel
importantíssimo na caracterização dos
materiais metálicos. Portanto, a preparação
metalográfica pode comprometer essa
caracterização, caso seja executada
inadequadamente. Considerando a preparação
metalográfica, é INCORRETO afirmar:
A
B
C
As etapas de preparação de uma
amostra em metalografia envolvem: a
escolha e a localização a ser
analisada; a preparação de uma
superfície plana e polida; e o ataque
químico, eletroquímico ou térmico da
região polida.
Os materiais macios como os aços
inoxidáveis austeníticos e os aços
ferríticos devem ser submetidos a
longas etapas de lixamento inicial,
preferencialmente em lixas 100, para
que seja garantido um adequado
polimento da superfície.
A utilização de cortes mecânicos e
termomecânicos, principalmente os
que utilizam procedimentos abrasivos,
poderá, devido ao aquecimento,
mudar a microestrutura adjacente ao
corte. Tal variação microestrutural
poderá mascarar a análise
metalográfica. Assim, é premente que,
em tais processos, sistemas de
arrefecimento sejam utilizados.
D
E
A sequência usual das lixas de
carboneto de silício (SiC) na
preparação das superfícies das
amostras de metalografia é 120 (ou
100), 220, 320, 400, 600, podendo
ainda haver a utilização das lixas 800
e 1200.
Os principais abrasivos utilizados nos
processos de polimento para
metalografia são: o diamante, a
alumina e a sílica coloidal.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A alternativa B é a incorreta. Ela afirma que
materiais macios como os aços inoxidáveis
austeníticos e os aços ferríticos devem ser
submetidos a longas etapas de lixamento
inicial, preferencialmente em lixas 100, para
garantir um adequado polimento da
superfície. No entanto, isso não é
verdadeiro. Materiais macios, como os
mencionados, demandam menos tempo no
lixamento, não longas etapas. A
preparação de uma amostra metalográfica
envolve a preparação de uma superfície
plana e polida, que é realizada através do
lixamento e polimento. O lixamento é o
desbaste superficial pelo atrito da amostra
com a lixa. Após o lixamento, o polimento é
realizado utilizando um feltro embebido em
alumina, pasta de diamante ou sílica
coloidal. Portanto, a afirmação da
A
B
C
D
E
alternativa B é incorreta, tornando-a a
resposta correta para a pergunta.
8 Desmarcar para revisão
No ataque micrográfico são utilizados vários
reagentes químicos, sendo necessário analisar
o material e os pontos da estrutura que serão
abordados para a escolha adequada do
reagente utilizado. Quando se utiliza Picral
(4%), estamos falando de que reagente?
Ácido pícrico e etanol
Ácido nítrico e etanol
Solução aquosa de tiossulfato de
sódio
Ácido pícrico, ácido clorídrico e etanol
Ácido clorídrico e etanol
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O Picral (4%) é um reagente comumente
utilizado no ataque micrográfico, que é
composto por ácido pícrico e etanol. Este
A
B
C
D
E
reagente é utilizado para revelar a
microestrutura de materiais metálicos e
suas ligas. Cada reagente tem uma
aplicação específica e é escolhido com
base no material e nos pontos da estrutura
que serão analisados. Outros reagentes
comuns incluem o Nital, que é uma mistura
de ácido nítrico e etanol; o Klemm, que é
uma solução aquosa de tiossulfato de
sódio; e o Vilela, que é uma combinação de
ácido pícrico, ácido clorídrico e etanol.
9 Desmarcar para revisão
Uma das etapas da análise micrográfica é o
ataque da região a ser observada por reagente
químico. O nital é um reagente muito comum na
metalografia. Na preparação do nital são
utilizadas as seguintes substâncias:
Hidróxido de amônio e álcool etílico
Álcool metílico e ácido cítrico
Ácido nítrico e etanol
Ácido pícrico e álcool etílico
Água destilada e ácido clorídrico
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
A
B
C
gabarito comentado!
Gabarito Comentado
O nital é um reagente muito comum na
metalografia e é utilizado na etapa de
ataque micrográfico, que tem como
objetivo observar a região de interesse. A
preparação do nital envolve o uso de ácido
nítrico e etanol, como indicado na
alternativa C. A escolha do reagente
químico para o ataque micrográfico
depende do material que está sendo
analisado e dos pontos específicos da
estrutura que serão abordados. Além do
nital, outros reagentes comumente
utilizados incluem o picral, que é uma
combinação de ácido pícrico e etanol, a
solução aquosa de tiossulfato de sódio
conhecida como Klemm, e o Vilela, que é
uma mistura de ácido pícrico, ácido
clorídrico e etanol.
10 Desmarcar pararevisão
(CESGRANRIO / 2010) Qual equipamento NÃO é
utilizado na preparação e observação de
corpos de prova em um laboratório de
metalografia?
Embutidora.
Lixadeira.
Microscópio.
D
E
Politriz.
Rugosímetro.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O rugosímetro não é um equipamento
utilizado na preparação e observação de
corpos de prova em um laboratório de
metalografia. Em geral, as etapas de
preparação da superfície de uma amostra
para análise micrográfica envolvem: a
escolha da seção, embutimento, lixamento,
polimento e ataque químico. Após essas
etapas, a amostra está pronta para ser
visualizada em um microscópio
metalúrgico. A extração do corpo de prova
da peça pode ocorrer em uma cortadora de
disco. Quando o corpo de prova apresenta
pequenas dimensões, é realizado o
embutimento, a frio ou a quente, em uma
embutidora. As etapas de lixamento e
polimento ocorrem, respectivamente, em
lixadeiras e politrizes. Portanto, o
rugosímetro, que é um instrumento
utilizado para medir a rugosidade de uma
superfície, não se enquadra nas etapas de
preparação e observação de corpos de
prova em um laboratório de metalografia.
