Pincel Atômico - 27/08/2026 20:44:24 1/6
MAYCON GOMES DE
PAULA DIAS
Avaliação Presencial (EAD)
Atividade finalizada em 13/10/2024 04:57:50 (2728196 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
INSTALAÇÕES ELÉTRICAS PREDIAIS [910913] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Edificações - Grupo: EAD - 09/23 - EAD EDI [97701]
Aluno(a):
91510257 - MAYCON GOMES DE PAULA DIAS - Respondeu 13 questões corretas, obtendo um total de 33,15 pontos como nota
[350082_2104
]
Questão
001
Qual das alternativas abaixo define melhor os fatores que caracterizam as correntes de sobre carga?
Rompimento do circuito elétrico por uma corrente elevada.
Falha ou rompimento da isolação entre: fase e terra, fase e neutro e fase e outra fase.
X É a passagem de corrente elétrica acima da corrente nominal do circuito elétrico.
Produzem correntes extremamente elevadas, acima de 10 vezes o valor da corrente nominal do circuito..
Equipamentos em subtensão, cargas de potencial nominal reduzido em relação aos valores previstos no projeto.
[350082_1019
7]
Questão
002
Marque V (verdadeiro) ou F (falso) nas afirmações.
A resposta correta sobre as afirmações será melhor contemplada pela alternativa:
( ) Receptáculos ou soquetes servem para fixação das lâmpadas e permitir sua alimentação elétrica;
( ) Reatores servem para provocar um aumento da tensão e da corrente para as lâmpadas;
( ) As lâmpadas mistas necessitam de ignitor para seu funcionamento;
( ) Os reatores podem ser do tipo eletromagnético ou eletrônicos
(F); (F); (F) e (V)
X (V); (V); (F) e (F)
(F); (F); (F) e (V)
Outro modelo de possibilidade de verdadeiro ou de falso.
(V); (F); (F) e (F)
[350082_1683
91]
Questão
003

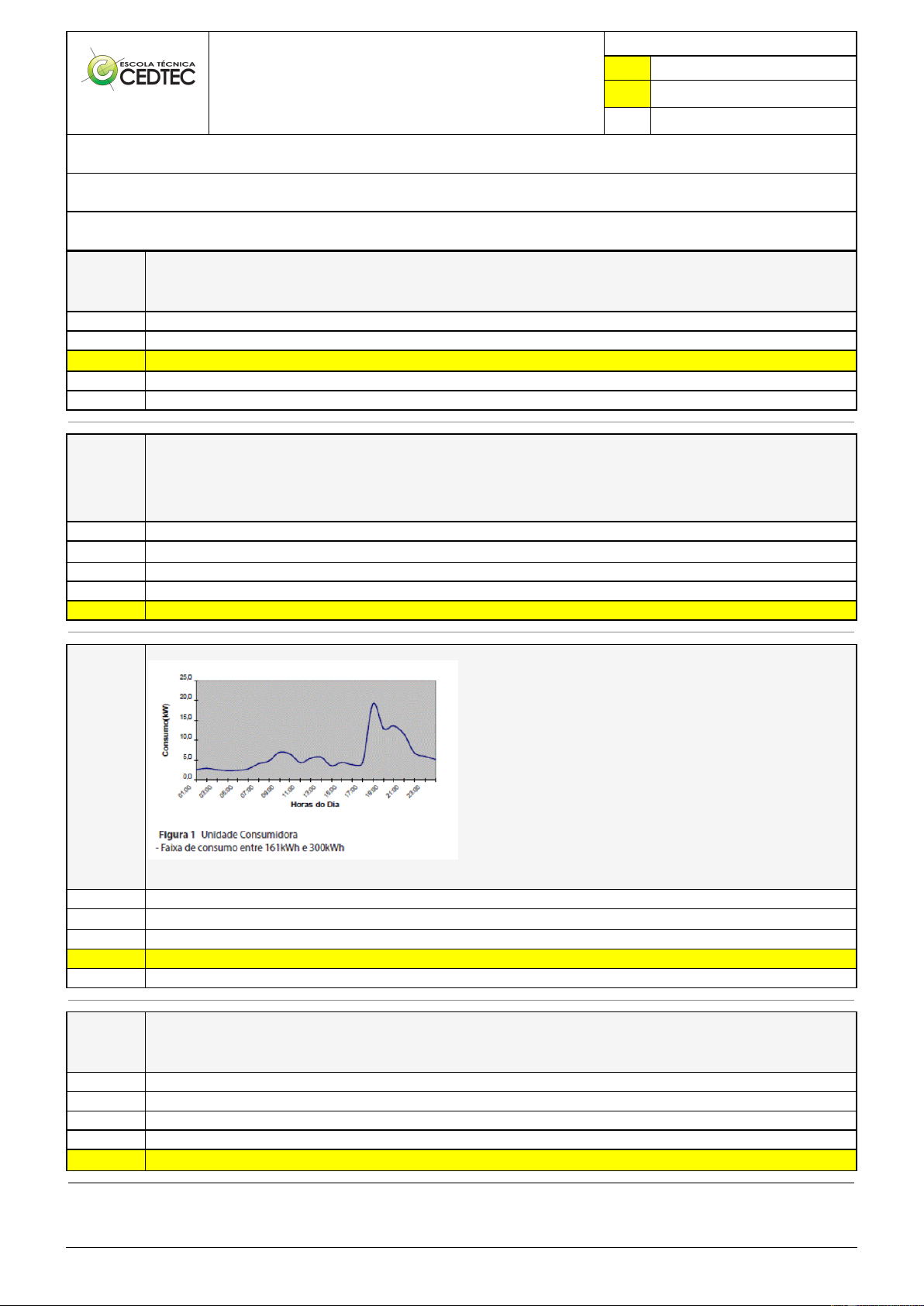

Observe o gráfico abaixo:
Ao analisar a curva de carga de uma unidade consumidora (Figura 1), conclui-se que “o fator de carga está muito baixo”.
Essa conclusão foi alcançada devido à observação:
Do consumo nas horas da madrugada
X Da rampa de consumo observada a partir das 17:00 hs
Do decréscimo de consumo a partir das 21:00 hs
Da relação entre demanda média e demanda máxima
Dos picos de consumo da tarde e da noite
[350082_1683
64]
Questão
004
Assinale a alternativa que contém o tipo de interruptor utilizado quando se deseja comandar um circuito de iluminação de dois pontos
diferentes, normalmente usados em escadas.
Contactores e Chaves magnéticas
Interruptor de várias seções
Four-Way ou Intermediário
Interruptor simples
X Three-Way ou Paralelo
Pincel Atômico - 27/08/2026 20:44:24 2/6
[350082_1683
54]
Questão
005
Considere os circuitos abaixo e assinale a alternativa CORRETA.
X Os dois circuitos são eletricamente iguais.
O circuito 1 está aberto.
O circuito 2 está aberto.
O circuito 2 está em curto-circuito.
Os circuitos não têm nada em comum.
[350082_1017
8]
Questão
006
Faça as ligações necessárias à energização das lâmpadas através de interruptor de uma seção, nos esquemas Multifilar e Unifilar
apresentados abaixo.
X
Pincel Atômico - 27/08/2026 20:44:24 3/6
[350082_1683
55]
Questão
007
Se em um circuito circula uma corrente de 200 mA através de um resistor de 100 ohms, a potência dissipada por esse resistor será igual a:
200W
8W
400W
2W
X 4W
[350082_4713
4]
Questão
008
Essa fonte de energia muito utilizada no Brasil e no mundo é um minério fóssil que, quando processado, dá origem a vários subprodutos,
como a gasolina, óleo diesel, querosene, além de gerar eletricidade nas usinas termoelétricas.
A que fonte de energia refere-se o fragmento acima?
Cana-de-açúcarc) Carvão minera
Xisto betuminoso
Gás natural
Carvão minera
X Petróleo
[350082_5267
2]
Questão
009
No projeto das instalações elétricas prediais de baixa tensão, deve-se prever um circuito independente para todo ponto de utilização
destinado a alimentar qualquer equipamento com corrente nominal superior a:
6 A.
4 A.
8 A.
X 10 A
2 A.
[350082_5600
1]
Questão
010
O uso dos disjuntores termomagnéticos em circuitos elétricos é indispensável, mesmo que existam, nesses circuitos, os dispositivos de
proteção à corrente diferencial residual (DR), tendo em vista que sua atuação se dá na presença de:
Corrente de fuga e de curto-circuito, diferentemente do DR, que atua na presença de sobre-corrente.
Corrente de fuga, diferentemente do DR, que atua na presença de sobre-corrente e de curto-circuito.
Corrente de fuga e de sobre-corrente, diferentemente do DR, que atua na presença de curto-circuito.
X Curto-circuito e sobre-corrente, diferentemente do DR, que atua na presença de corrente de fuga.
Curto-circuito, diferentemente do DR, que atua na presença de sobre-corrente.
[350083_1683
67]
Questão
011
Uma usina hipotética geradora de energia elétrica tem como característica a geração de energia pelos processos hidrelétrico e termelétrico,
mas não simultaneamente. Por causa da natureza da geração hidrelétrica, a usina foi construída próxima de um rio.
A geração termelétrica só entra em operação em períodos de escassez de água na represa usada para movimentar as turbinas dos
geradores ou em períodos de manutenção dos equipamentos da hidrelétrica.
Os geradores termelétricos operam a partir do calor produzido pela queima de carvão mineral. Na sala de geradores termelétricos, há um
sistema de ventilação forçada que substitui equipamentos de ar condicionado, por conta de um melhor aproveitamento da energia
consumida no local, e cuja função é manter a temperatura ambiente próxima de 23°C.
Um dos ambientes da usina está sendo criado para acomodar uma guilhotina elétrica a ser usada para corte de placas de cobre de um
sistema de ionização usado em partes da planta industrial para tratamento da água, antes de retorná-la ao leito do rio.
O diagrama unifilar da iluminação da sala onde ficará a guilhotina está ilustrado na Figura I e a placa de especificações do motor da
guilhotina está ilustrada na Figura II.
O diagrama unifilar da iluminação da sala da guilhotina apresenta um erro que está corretamente identificado em:
X No eletroduto entre as luminárias a e b, deve-se substituir a fase por um retorno
No eletroduto entre os interruptores e a luminária a, deve-se acrescentar um neutro
Não é necessário passar o terra nos eletrodutos, já que não há tomadas nessa instalação
No eletroduto que vem do quadro de distribuição QD deve-se acrescentar outra fase, pois há dois circuitos de iluminação
A luminária b não pode ser ligada à luminária a por eletroduto, pois o correto é ligá-la diretamente à caixa dos interruptores
Pincel Atômico - 27/08/2026 20:44:24 4/6
[350083_5604
5]
Questão
012
Sobre dimensionamento de eletrodutos e a NBR 5410, considere as seguintes proposições:
I. Com dois condutores, a taxa máxima de ocupação do eletroduto deve ser de 31%.
II. Com três ou mais condutores, a taxa máxima de ocupação do eletroduto deve ser de 53%.
III. Um trecho contínuo de eletroduto não deve ultrapassar 15 m de comprimento em linhas interna da uma edificação. Acima desse limite,
devese interpor caixas intermediárias.
IV. Se houver curvas em rede interna de eletrodutos, o limite de 15 m de comprimento deve ser reduzido de 3 m para cada curva de 90º.
V. Cabos multipolares não devem ser instalados em eletrodutos de PVC rígido.
Estão corretas APENAS as proposições:
I e II.
II, III e IV.
X I e IV.
II e V.
I, III e IV.
[350083_1016
3]
Questão
013
O Brasil é um dos países que apresentam os maiores potenciais hidrelétricos do mundo, o que justifica, em partes, o fato de esse tipo de
energia ser bastante utilizado no país. As usinas hidrelétricas são bastante elogiadas por serem consideradas ambientalmente mais
corretas do que outras alternativas de produção de energia, mas vale lembrar que não existem formas 100% limpas de realizar esse
processo.
Assinale a alternativa que indica, respectivamente, uma vantagem e uma desvantagem das hidroelétricas.
X Não emitem poluentes na atmosfera; porémnão são muito eficientes.
A construção é rápida; porém duram pouco tempo.
São ambientalmente corretas; porém interferem diretamente no efeito estufa.
A produção pode ser controlada; porém os custos são muito elevados.
Ocupam pequenas áreas; porém interferem no curso dos rios.
[350083_5268
7]
Questão
014
Para o projeto de instalações elétricas de baixa tensão de um dormitório retangular com dimensões de 5,0 m por 3,5 m deve-se prever a
carga mínima de tomadas de uso geral, em VA, de:
260.
X 300.
440.
400.
500
[349996_1209
]
Questão
015
Uma lâmpada permanece acessa durante 5 minutos por efeito de uma corrente de 2 A, fornecida por uma bateria. Nesse intervalo de
tempo, a carga total (em C) liberada pela bateria é:
2,5
X 600
150
500
10
[350083_1016
5]
Questão
016
O Brasil ficou com a sétima colocação no ranking dos maiores consumidores de energia do mundo. O país ficou atrás de China, Estados
Unidos, Rússia, Índia, Japão e Alemanha e conta com cerca de 99% da população já com acesso ao serviço, segundo relatório divulgado
nesta terça-feira pelo Banco Mundial.
O Globo - Economia, 28/05/2013.
Sobre o consumo de energia no mundo, assinale a alternativa correta.
No texto, é evidente o papel crescente dos BRICS na demanda energética mundial.
X O consumo de energia nem sempre acompanha o nível de desenvolvimento de um país, o que explica a presença da Rússia entre os
maiores consumidores.
A sétima posição do Brasil em consumo de energia deve-se ao fato de o país ter ampliado a produção de etanol, preferencialmente
destinado ao consumo interno.
China e Estados Unidos são os maiores consumidores de energia em função do fato de esses países serem os mais populosos do mundo.
Pincel Atômico - 27/08/2026 20:44:24 5/6
[350081_5269
2]
Questão
017
Entre os elementos básicos dos circuitos elétricos, destacam-se as fontes, os resistores, os capacitores e os indutores. Neste contexto,
sabe-se que, em circuitos alimentados por fontes CC, quando em regime permanente, os problemas se resumem na análise de circuitos
puramente resistivos, os quais são amplamente utilizados em diversas aplicações.
Na figura acima, ilustra-se um circuito resistivo alimentado por uma fonte de tensão contínua, no qual as correntes I1 e I2 serão iguais a:
3,000 A e 0,375 A.
3,750 A e 0,750 A.
3,759 A e 0,273 A
X 3,750 A e 0,375 A.
3,818 A e 0,273 A.
[349994_1131
]
Questão
018
Uma lâmpada comum, quando ligada em uma rede de 220 V é percorrida por uma corrente elétrica de intensidade 1,1 A. Considerando
que o filamento da lâmpada possa ser considerado ôhmico, pode-se dizer que sua resistência elétrica e a corrente que a
atravessa quando ligada em uma rede de 110 V valem, respectivamente:
X 200 Ω e 0,55 A
50 Ω e 1,1 A
100 Ω e 0,55 A
200 Ω e 2,2 A
[350081_5605
9]
Questão
019
O eletroduto indicado pela seta na figura abaixo está na parte interna da edificação, tem 12m de comprimento, 6 cabos de 4mm2 mais 4 de
2,5mm2 , com respectivamente 13,8mm2 e 10,7mm2 de áreas transversais externas.

O tamanho nominal do eletroduto deve ser de:
40 mm
20 mm
X 32 mm
25 mm
1/2”
[350081_1019
1]
Questão
020
Faça as ligações necessárias para energizar a lâmpada de 220 V, fase a fase.
Outro tipo de ligação
X
