Av1 - Sistemas Elétricos de Potência Avançados
Sua avaliação foi confirmada com sucesso
Colaborar  
(/notific
×
Informações Adicionais
Período: 24/08/2026 00:00 à 28/09/2026 23:59
Situação: Cadastrado
Tentativas: 1 / 3
Pontuação: 1500
Protocolo: 1184669111
Avaliar Material
1) A determinação da matriz de admitância nodal da rede tem grande importância para os cálculos de rede elétrica
em Sistemas de Potência. A matriz relaciona as tensões elétricas nodais com as correntes elétricas injetadas ao
sistema através de geradores. Algumas características típicas da matriz de admitância são:

- Simétrica;
- Complexa;
- Quadrada, de dimensão N, onde N é o número de barras do sistema; e
- Esparsa, ou seja, cheia de zeros, o que facilita cálculos em softwares.

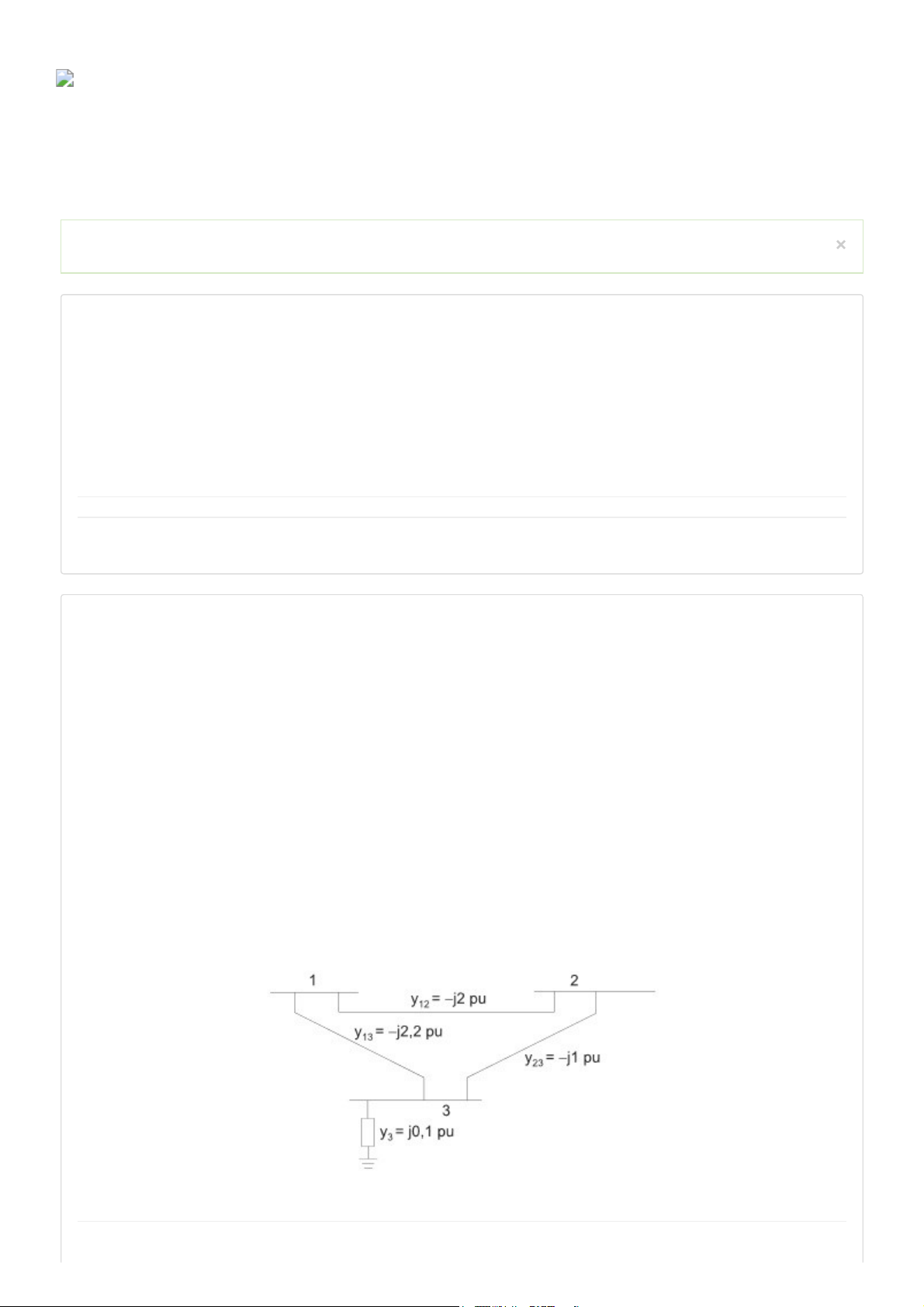

Considere o sistema elétrico de potência com três barras apresentado na Figura, onde as admitâncias são indicadas
em pu.

Figura: Sistema Elétrico de Potência.
Considerando o Sistema Elétrico de Potência da Figura, assinale a alternativa correta.
Alternativas:
27/08/2026, 21:02 Colaborar - Av1 - Sistemas Elétricos de Potência Avançados
https://www.colaboraread.com.br/aluno/avaliacao/index/3440024309?atividadeDisciplinaId=21750792 1/4
https://www.colaboraread.com.br/aluno/timeline/index/3440024309?ofertaDisciplinaId=2785267
https://www.colaboraread.com.br/aluno/timeline/index/3440024309?ofertaDisciplinaId=2785267
https://www.colaboraread.com.br/notificacao/index
https://www.colaboraread.com.br/notificacao/index
https://www.colaboraread.com.br/notificacao/index
javascript:void(0);
a)
b)
c)
d)
e)
2)
a)
b)
O elemento   da matriz de admitância vale j0,1 pu.
O elemento   da matriz de admitância vale j1,1 pu.
O elemento   da matriz de admitância vale j2,1 pu.
O elemento   da matriz de admitância vale -j3,1 pu. Alternativa assinalada
O elemento   da matriz de admitância vale j3,1 pu.
A análise do fluxo de carga é uma análise estática que permite que a rede seja representada por um conjunto de
equações algébricas e inequações que representam as restrições do sistema. Ela trata principalmente da rede
básica, composta pelos sistemas de geração e de transmissão, e não contempla o sistema de distribuição que, nessa
análise, entra usualmente como carga. A análise se baseia em um sistema trifásico equilibrado. Considere um
sistema de potência ilustrado abaixo.

Figura: Sistema de Potência.
Fonte: Mohan (2016, p. 100).

Considerando as informações apresentadas, analise as afirmativas a seguir:

I. A barra 2 do Sistema Elétrico de Potência é do tipo PQ.
II. A barra 4 do Sistema Elétrico de Potência é do tipo PV.
III. A barra 1 do Sistema Elétrico de Potência é do tipo slack.
Considerando o contexto apresentado, é correto APENAS o que se afirma em:
Alternativas:
I, II e III. Alternativa assinalada
I.
27/08/2026, 21:02 Colaborar - Av1 - Sistemas Elétricos de Potência Avançados
https://www.colaboraread.com.br/aluno/avaliacao/index/3440024309?atividadeDisciplinaId=21750792 2/4
c)
d)
e)
3)
a)
b)
c)
d)
e)
4)
I e II.
II e III.
I e III.
Fluxo de carga ou fluxo de potência (load flow) é o estudo de sistemas de potência em uma condição em regime
permanente. É um estudo que demanda uma análise numérica extensa, sendo que, para grandes sistemas, são
necessárias técnicas simplificadas; como notação por unidade (pu) e componentes simétricas. Trata-se de um
problema matemático, formado por um conjunto de equações diferenciais parciais, cuja solução permite determinar
os valores de tensão e potência em cada um dos pontos do sistema em estudo. Considerando as informações
apresentadas, analise as afirmativas a seguir:

I. O Método da Soma das Potências baseia-se em dois processos de varredura dos ramos e das barras da rede em
estudo, que são repetidos até que algum critério de parada seja atingido.
II. A varredura direta reside no processo acumulativo de potência, dos nós terminais para o nó raiz.
III. A varredura inversa consiste em corrigir (reestimar) o estado das tensões barras (módulo e ângulo) em direção
aos nós terminais da rede, a partir da tensão e ângulo conhecidos para o nó raiz.
Considerando o contexto apresentado, é correto APENAS o que se afirma em:
Alternativas:
I. Alternativa assinalada
I e II.
I e III.
II e III.
I, II e III.
O sistema de distribuição de energia é um conjunto de equipamentos e infraestrutura que leva energia elétrica
de uma fonte central para os consumidores finais. O caminho da energia elétrica é o seguinte:

- A energia é gerada em centrais elétricas, que podem ser movidas a vapor, eólica, solar ou energia nuclear;
- A subestação transforma a tensão da energia da geração para níveis adequados de transmissão e distribuição;
- Os cabos e fios conduzem a energia dos transformadores até os equipamentos;
- Os dispositivos de proteção evitam sobrecargas e curto-circuitos;
- A rede de distribuição é composta por postes, cabos e transformadores;
- A rede de distribuição pode ser aérea ou subterrânea;
- Realizado esse intrincado processo, a energia chega até os consumidores finais.

Considerando as informações apresentadas, analise as afirmativas a seguir:

I. A tensão de uma residência comum, em 220 V, se enquadra em distribuição primária.
II. A distribuição secundária tem tensões típicas de 13,8 e 34,5 kV.
27/08/2026, 21:02 Colaborar - Av1 - Sistemas Elétricos de Potência Avançados
https://www.colaboraread.com.br/aluno/avaliacao/index/3440024309?atividadeDisciplinaId=21750792 3/4
a)
b)
c)
d)
e)
5)
a)
b)
c)
d)
e)
III. Tensão de 500 kV é típica da transmissão de energia elétrica.
Considerando o contexto apresentado, é correto APENAS o que se afirma em:
Alternativas:
III. Alternativa assinalada
I e II.
I e III.
II e III.
I.
A rede de distribuição de energia consiste na infraestrutura elétrica que liga os sistemas de transmissão aos
consumidores finais, o quais recebem em suas residências tensões mais baixas em relação à transmissão de energia
elétrica. Dos elementos que fazem parte das redes de distribuição de energia; os mais importantes são: os
transformadores de energia, os postes, os condutores elétricos, o banco de capacitores, os reguladores de tensão e
as chaves fusíveis.

Considerando as informações apresentadas, analise as afirmativas a seguir:

I. Na distribuição os condutores são compostos em sua maioria de cobre.
II. O cabo de alumínio com alma de aço é empregado quando se deseja reforço mecânico.
III. As chaves fusíveis são equipamentos com a função de proteção.
Considerando o contexto apresentado, é correto APENAS o que se afirma em:
Alternativas:
II e III. Alternativa assinalada
I e II.
I e III.
III.
II.
