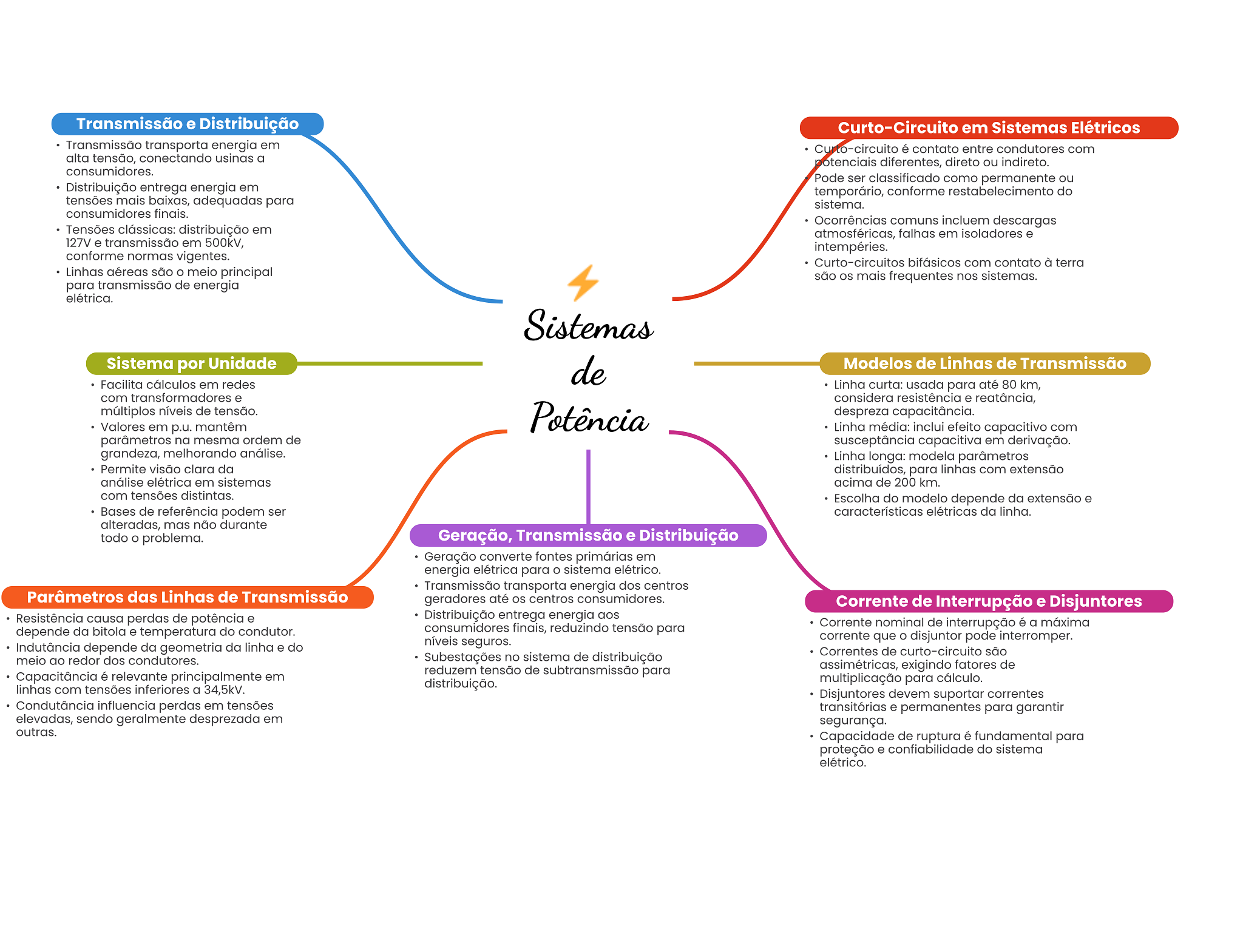

Mapa Mental - Sistemas de Potência

Prévia do material em texto

Transmissão e Distribuição Curto-Circuito em Sistemas Elétricos Transmissão transporta energia em Curto-circuito é contato entre condutores com alta tensão, conectando usinas a potenciais diferentes, direto ou indireto. consumidores. Pode ser classificado como permanente ou Distribuição entrega energia em temporário, conforme restabelecimento do tensões mais baixas, adequadas para sistema. consumidores finais. Ocorrências comuns incluem descargas Tensões clássicas: distribuição em atmosféricas, falhas em isoladores e 127V e transmissão em 500kV, intempéries. conforme normas vigentes. Curto-circuitos bifásicos com contato à terra Linhas aéreas são meio principal são mais frequentes nos sistemas. para transmissão de energia elétrica. Sistemas Sistema por Unidade de Modelos de Linhas de Transmissão Facilita cálculos em redes Linha curta: usada para até 80 km, com e considera resistência e reatância, múltiplos níveis de tensão. Potência despreza capacitância. Valores em p.u. mantêm Linha média: inclui efeito capacitivo com parâmetros na mesma ordem de susceptância capacitiva em derivação. grandeza, melhorando análise. Linha longa: modela parâmetros Permite visão clara da distribuídos, para linhas com extensão análise elétrica em sistemas acima de 200 km. com tensões distintas. Escolha do modelo depende da extensão e Bases de referência podem ser características elétricas da linha. alteradas, mas não durante todo problema. Geração, Transmissão e Distribuição Geração converte fontes primárias em energia elétrica para sistema elétrico. Transmissão transporta energia dos centros Parâmetros das Linhas de Transmissão geradores até centros consumidores. Corrente de Interrupção e Disjuntores Resistência causa perdas de potência e Distribuição entrega energia aos depende da bitola e temperatura do condutor. consumidores finais, reduzindo tensão para Corrente nominal de interrupção é a máxima níveis seguros. corrente que disjuntor pode interromper. Indutância depende da geometria da linha e do Correntes de curto-circuito são meio ao redor dos condutores. Subestações no sistema de distribuição reduzem tensão de subtransmissão para assimétricas, exigindo fatores de Capacitância é relevante principalmente em linhas com tensões inferiores a 34,5kV. distribuição. multiplicação para cálculo. Disjuntores devem suportar correntes Condutância influencia perdas em tensões transitórias e permanentes para garantir elevadas, sendo geralmente desprezada em segurança. outras. Capacidade de ruptura é fundamental para proteção e confiabilidade do sistema elétrico.
