Avaliação de Desenho Técnico

Prévia do material em texto

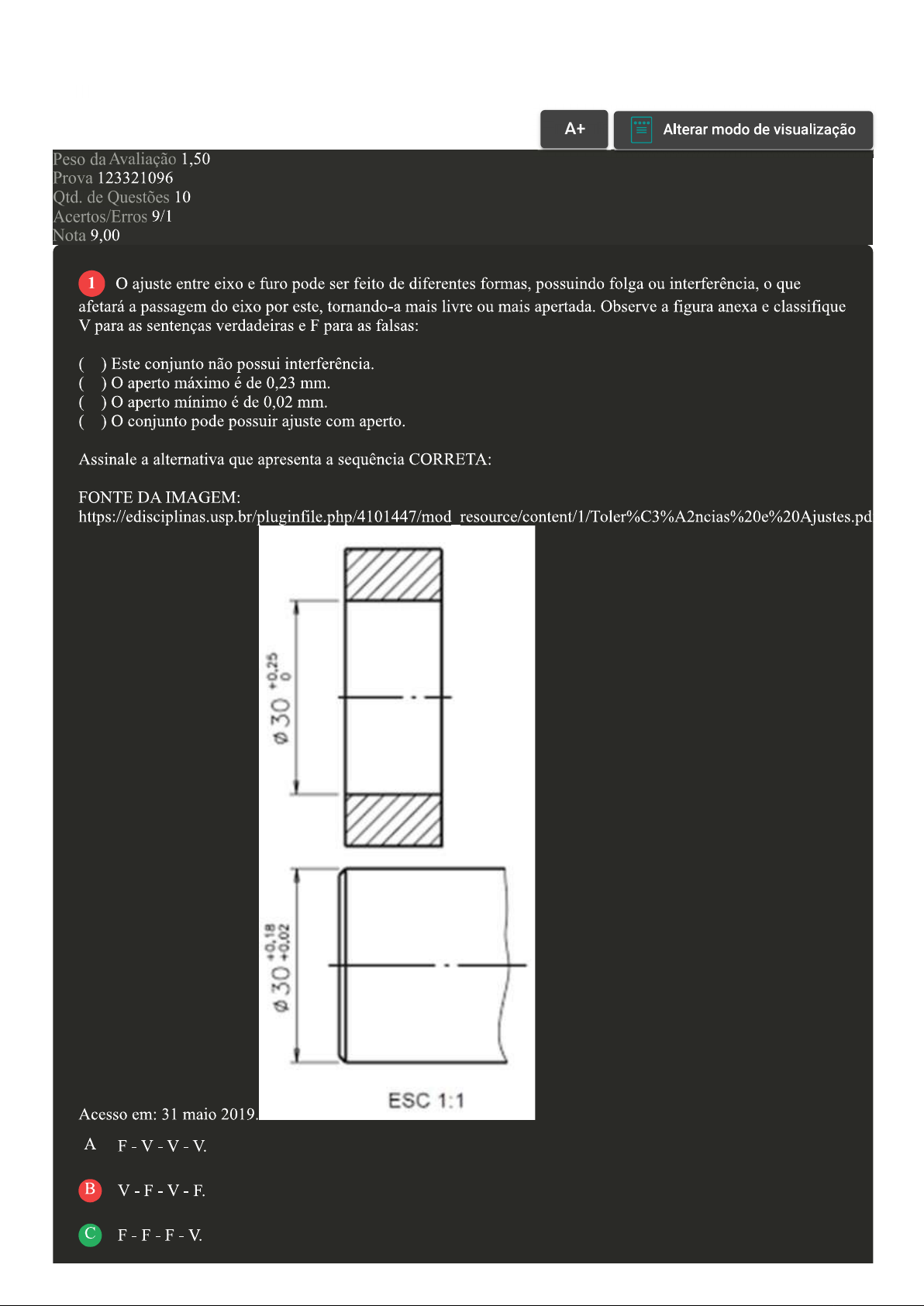

A+ Alterar modo de visualização Peso da Avaliação 1,50 Prova 123321096 Qtd. de Questões 10 Acertos/Erros 9/1 Nota 9,00 1 ajuste entre eixo e furo pode ser feito de diferentes formas, possuindo folga ou interferência, o que afetará a passagem do eixo por este, tornando-a mais livre ou mais apertada. Observe a figura anexa e classifique V para as sentenças verdadeiras e F para as falsas: ( ) Este conjunto não possui interferência. ( ) aperto máximo é de 0,23 mm. ( ) aperto mínimo é de 0,02 mm. ( ) conjunto pode possuir ajuste com aperto. Assinale a alternativa que apresenta a sequência CORRETA: FONTE DA IMAGEM: 030 +0,25 030 +0,02 +0,18 ESC 1:1 Acesso em: 31 maio 2019. A F-V-V-V. - B V-F-V-F. F-F-F-V.D V-V-F-F. Revisar Conteúdo do Livro 2 desenho técnico é uma ferramenta de engenharia que permite que engenheiros comuniquem suas ideias de forma clara e eficiente. Esta ferramenta pode conter uma variedade de informações necessárias para produção das peças desenhadas nele. Com base nas informações que podem ser parte do desenho técnico, classifique V para as opções verdadeiras e F para as falsas: ( ) Material da peça. ( ) Preço de venda. ( ) Tolerâncias dimensionais. ( ) Localidade de fabricação. ( ) Acabamentos superficiais. Assinale a alternativa que apresenta a sequência CORRETA: A V-F-V-F-V. F-F-V-V-V. F-V-F-F-V. D V-F-F-V-F. 3 As tolerâncias dimensionais aparecem em muitos desenhos técnicos de engenharia, determinando especificações de construção da peça que garantirão que estas possam realizar suas funções corretamente. A respeito das tolerâncias dimensionais, avalie as asserções a seguir: I- As tolerâncias não costuma ser utilizadas em peças que não possuem necessidades especiais. PORQUE II- As tolerâncias bastante específicas aumentam o custo de produção. Assinale a alternativa CORRETA: A As duas asserções são proposições verdadeiras, mas a segunda não é uma justificativa correta da primeira. As duas asserções são proposições verdadeiras, e a segunda é uma justificativa correta da primeira. A primeira asserção é uma proposição falsa, e a segunda, uma proposição verdadeira. D A primeira asserção é uma proposição verdadeira, e a segunda, uma proposição falsa. 4 Ao produzir um eixo, é inviável a produção de um determinado lote deste produto com a medida exata, com tolerância zero. No processo de fabricação, sempre haverá desvios nas medidas, pois temos diversos fatores que influenciam na tolerância, como: folga no equipamento, desgaste de ferramenta, lubrificação, operação manual, manutenção da máquina, entre outros. Com base no conceito de folga, assinale a alternativa CORRETA:A É um termo que se aplica a peças cilíndricas em par, tais como um parafuso e um furo. B É a variação em ambas as direções, a partir da dimensão final. É a variação em ambas as direções, a partir da dimensão básica. D É o tamanho que utilizamos ao falar de um elemento. 5 A respeito de dimensionamento em desenho técnico mecânico, há o conceito de tamanho básico. Assinale a alternativa CORRETA que apresenta a definição desse conceito: A A diferença entre os dois limites. B tamanho teórico exato, dimensões-limite, tanto para mais quanto para menos, estabelecem-se a partir da dimensão básica. As dimensões máxima e mínima declaradas. D É o tamanho que utilizamos ao falar de um elemento. 6 projeto mecânico pode ser definido como um processo interativo de tomada de decisão que tem como objetivo a criação e a otimização de um novo ou aprimorado sistema de engenharia. Este processo pode ser dividido em quatro etapas principais. Com relação às etapas do projeto mecânico, ordene os itens a seguir: I- Compromissos. II- Desenvolvimento de conceitos. III- Identificação do problema. IV- Modelos/protótipos. Assinale a alternativa que apresenta a sequência CORRETA: A III IV II I. B I II III - IV. I III IV - II. D III II I IV. 7 As tolerâncias angulares são utilizadas quando necessita-se de uma peça que possua um ângulo bastante preciso. Um exemplo desta forma de tolerância é mostrada na figura anexa. Quanto à tolerância utilizada nesta figura, assinale a alternativa CORRETA:FONTE DA IMAGEM: Acesso em: 3 jun. 2019 A 12.5°45' B 12°50' 12°45'5" D 12°45.5' 8 ajuste entre eixo e furo pode apresentar folga ou interferência, dependendo das suas dimensões e tolerâncias, o que determinará se o encaixe pode ser feito e qual a sua dificuldade. Observe a figura anexa e classifique V para as opções verdadeiras e F para as falsas: ( ) A folga máxima é de 0,62. ( ) conjunto eixo e furo apresenta ajuste com folga. ( ) eixo não encaixa no furo. ( ) Os limites do eixo são iguais a 24,80 e 24,69. Assinale a alternativa que apresenta a sequência CORRETA: FONTE DA IMAGEM: resource/content/1/Toler%C3%A2ncias%20e%20Ajustes.pd 025 0 +0,21 -0,41 -0,20 ESC 1:1 Acesso em: 31 maio 2019. AV-V-F-F. B V-F-V-V. C V-V-F-V. D F-F-V-F. 9 Os programas de CAD 3D possuem um conjunto de funcionalidades que vão além da simples modelagem de peças, permitindo que o engenheiro projetista possa utilizar o software para auxiliar em uma variedade de trabalhos. Com base nas capacidades dos aplicativos CAD 3D, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Análises de fluidos não são compatíveis com estes, pois tratam de peças sólidas. ( ) A simulação numérica estrutural pode ser realizada diretamente em alguns programas. ( ) encaixe correto de peças não é indicado, necessitando o cuidado do projetista. ( ) A simulação de condições de trabalho é possível e reduz a necessidade de prototipagem. Assinale a alternativa que apresenta a sequência CORRETA: A V-F-V-F. B F-V-F-V. V-F-F-V. D F-V-V-F. 10 As normas de engenharia existem e são bem estabelecidas para uma variedade de aplicações, sendo muito importante que sejam observadas para garantir a segurança no projeto mecânico. Com relação a quem possui a responsabilidade de verificar que as normas de engenharia estão sendo seguidas em um projeto, assinale a alternativa CORRETA: A Empresa. Consumidor. Projetista. D Órgão regulador. Imprimir
