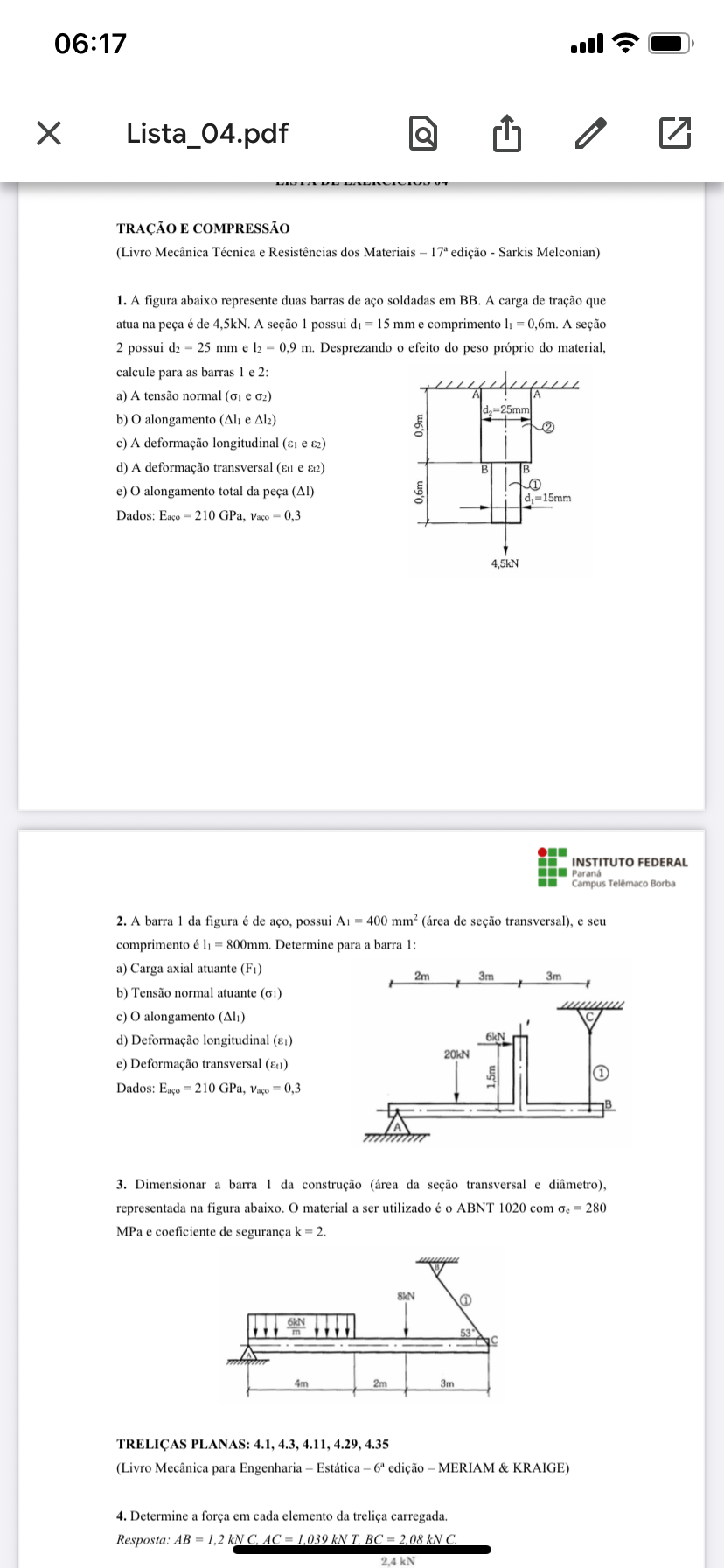

06:17 X Lista_04.pdf TRAÇÃO E COMPRESSÃO (Livro Mecânica Técnica e Resistências dos Materiais edição Sarkis Melconian) 1. A figura abaixo represente duas barras de aço soldadas em BB. A carga de tração que atua na peça é de 4,5kN. A seção 1 possui = 15 mm e comprimento = 0,6m. A seção 2 possui = 25 mm e = 0,9 m. Desprezando o efeito do peso próprio do material, calcule para as barras 1 e 2: a) A tensão normal (σ₁ e A A 25mm b) O alongamento e 0.9m 2 c) A deformação longitudinal e d) A deformação transversal e B B e) O alongamento total da peça 15mm Dados: Eaço = 210 GPa, Vaço = 0,3 4,5kN INSTITUTO FEDERAL Campus Borba 2. A barra 1 da figura é de aço, possui A1 = 400 (area de seção transversal), e seu comprimento é = 800mm. Determine para a barra 1: a) Carga axial atuante 2m 3m 3m b) Tensão normal atuante c) O alongamento d) Deformação longitudinal 6kN 20kN e) Deformação transversal 1.5m 1 Dados: 210 GPa, Vaço 0,3 B 3. Dimensionar a barra 1 da construção (área da seção transversal e representada na figura abaixo. O material a ser utilizado é ABNT 1020 com = 280 MPa e coeficiente de segurança k = 2. 8kN 6kN m 53 4m 2m 3m TRELIÇAS PLANAS: 4.1, 4.3, 4.11, 4.29, 4.35 (Livro Mecânica para Engenharia - Estática edição - MERIAM & KRAIGE) 4. Determine a força em cada elemento da treliça carregada. Resposta: AB = 1,2 kN AC = 1,039 kN BC
