Tipos de circuitos elétricos
Os circuitos podem ser classificados principalmente pela forma como os
componentes estão conectados.

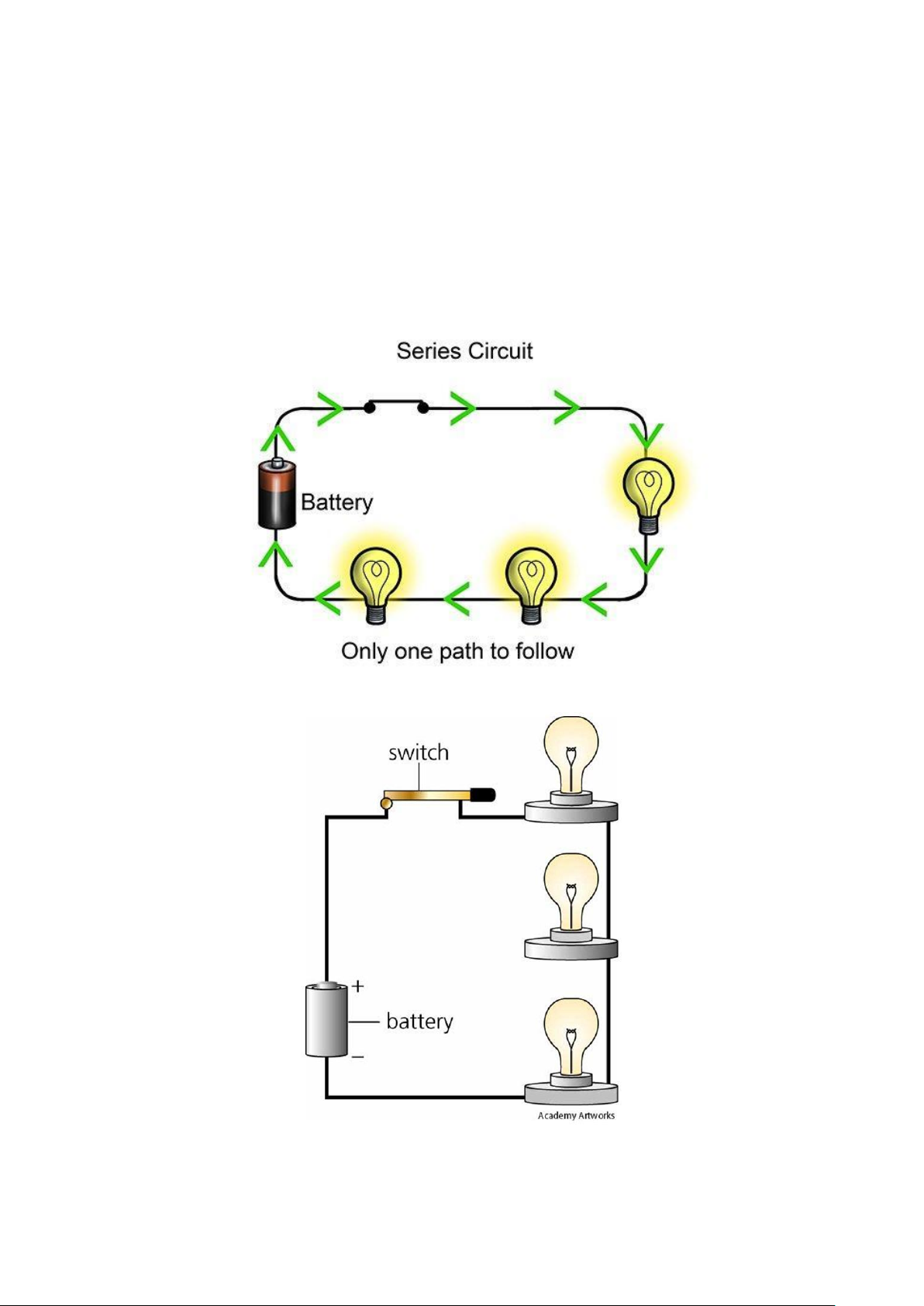

1. Circuito em série
Os componentes estão ligados um após o outro, formando um único caminho
para a corrente.



Exemplo:
𝐹 → 𝐿1 → 𝐿2 → 𝑁

A mesma corrente passa por todos os componentes:
𝐼 = 𝐼1 = 𝐼2

A tensão se divide:
𝑉 = 𝑉1 + 𝑉2

Exemplo
Duas lâmpadas em série:
• se uma lâmpada queimar → a outra também apaga;
• existe apenas um caminho para a corrente.

2. Circuito em paralelo
Os componentes estão ligados entre os mesmos dois pontos, criando caminhos
diferentes para a corrente.



Exemplo:
┌── L1 ──┐
F ─────┤ ├──── N
└── L2 ──┘
A tensão é a mesma em cada ramo:
𝑉 = 𝑉1 = 𝑉2

A corrente se divide:
𝐼 = 𝐼1 + 𝐼2

Exemplo
É assim que normalmente são ligadas as lâmpadas de uma instalação
residencial.
Se uma lâmpada queimar:
as outras continuam funcionando

3. Circuito misto
É uma combinação de série + paralelo.



Por exemplo:
┌── L1 ── L2 ──┐
F ─────┤ ├──── N
└──── L3 ──────┘
Aqui:
• 𝐿1e 𝐿2estão em série;
• esse conjunto está em paralelo com 𝐿3.
Esse tipo aparece bastante em exercícios de resistência equivalente.

4. Circuito aberto
Um circuito está aberto quando existe uma interrupção no caminho da corrente.
F ─────── / ─────── L ───── N
Como o caminho está interrompido:
𝐼 = 0

Exemplo
Interruptor desligado:
interruptor aberto → la
ˆ
mpada apagada

5. Circuito fechado
O caminho está completo e a corrente pode circular.
F ─────── / ─────── L ───── N
 fechado
Então:
𝐼 ≠ 0

Exemplo
Interruptor ligado:
interruptor fechado → corrente circula

E nas instalações elétricas?
Aqui aparece uma classificação muito importante para você:
Circuito de iluminação
Alimenta lâmpadas e pontos de iluminação.
Exemplo:
fase → interruptor → retorno → la
ˆ
mpada → neutro

O fio que sai do interruptor e chega à lâmpada é o retorno.

Circuito de tomadas
Alimenta tomadas de uso geral e específico.
Normalmente envolve:
fase + neutro + PE

onde PE é o condutor de proteção (terra).

 E os circuitos de interruptores?
Isso é especialmente importante porque você já estava estudando three-way.
Interruptor simples
Controla uma lâmpada de um único ponto.
F ── interruptor ── retorno ── lâmpada ── N

Three-way
Permite controlar a mesma lâmpada de dois pontos diferentes.



São utilizados:
• 2 interruptores paralelos;
• 2 viajantes entre eles;
• fase;
• retorno para a lâmpada.
A ideia fundamental é:
2 interruptores controlam 1 la
ˆ
mpada de 2 locais

Four-way / intermediário
Permite controlar uma lâmpada de 3 ou mais pontos.
Para três pontos:
paralelo + intermedia
ˊ
rio + paralelo

Os interruptores das extremidades são os three-way, e o do meio é o four-
way/intermediário.



O mais importante
Não confunda tipo de ligação com tipo de circuito de instalação:
Se
ˊ
rie/paralelo/misto = como os componentes esta
˜
o conectados
Iluminac
¸
a
˜
o/tomadas = func
¸
a
˜
o do circuito

E simples/three-way/four-way diz respeito ao sistema de comando dos
pontos de iluminação.

 Resumo para decorar
Tipo Característica principal
Série Um único caminho para a corrente
Paralelo Vários caminhos
Misto Série + paralelo
Aberto Corrente não circula
Fechado Corrente pode circular
Iluminação Alimenta pontos de luz
Tomadas Alimenta tomadas
Three-way Controle de 2 pontos
Four-way/intermediário Controle de 3 ou mais pontos
