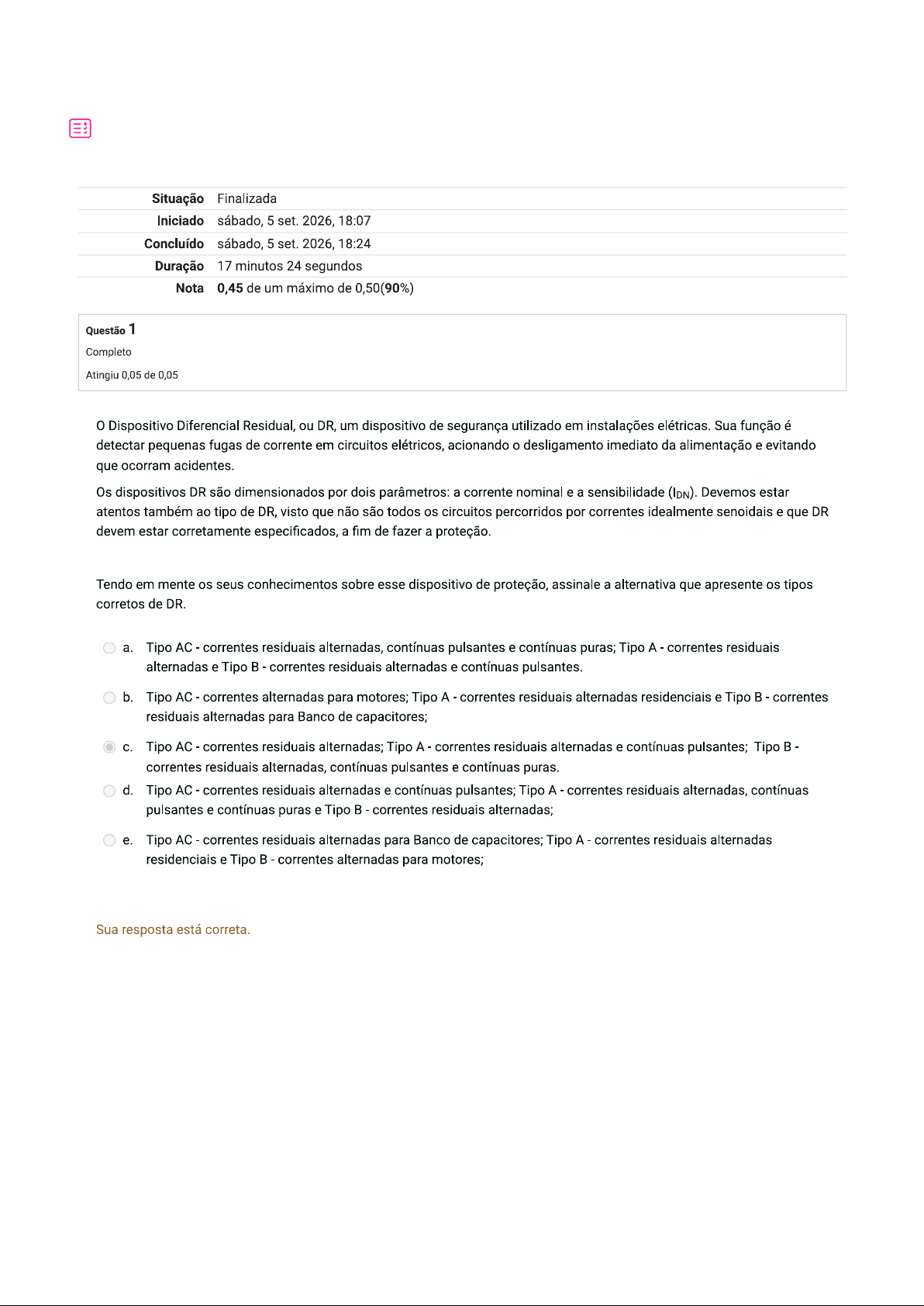

Situação Finalizada Iniciado sábado, 5 set. 2026, 18:07 Concluído sábado, 5 set. 2026, 18:24 Duração 17 minutos 24 segundos Nota 0,45 de um máximo de 0,50(90%) Questão 1 Completo Atingiu 0,05 de 0,05 Dispositivo Diferencial Residual, ou DR, um dispositivo de segurança utilizado em instalações elétricas. Sua função é detectar pequenas fugas de corrente em circuitos elétricos, acionando o desligamento imediato da alimentação e evitando que ocorram acidentes. Os dispositivos DR são dimensionados por dois parâmetros: a corrente nominal e a sensibilidade (IDN). Devemos estar atentos também ao tipo de DR, visto que não são todos os circuitos percorridos por correntes idealmente senoidais e que DR devem estar corretamente especificados, a fim de fazer a proteção. Tendo em mente os seus conhecimentos sobre esse dispositivo de proteção, assinale a alternativa que apresente os tipos corretos de DR. a. Tipo correntes residuais alternadas, contínuas pulsantes e contínuas puras; Tipo A correntes residuais alternadas e Tipo correntes residuais alternadas e contínuas pulsantes. b. Tipo correntes alternadas para motores; Tipo A correntes residuais alternadas residenciais e Tipo correntes residuais alternadas para Banco de capacitores; C. Tipo correntes residuais alternadas; Tipo A correntes residuais alternadas e contínuas pulsantes; Tipo correntes residuais alternadas, contínuas pulsantes e contínuas puras. d. Tipo correntes residuais alternadas e contínuas pulsantes; Tipo A correntes residuais alternadas, contínuas pulsantes e contínuas puras e Tipo correntes residuais alternadas; e. Tipo AC correntes residuais alternadas para Banco de capacitores; Tipo A - correntes residuais alternadas residenciais e Tipo correntes alternadas para motores; Sua resposta está correta.Questão 2 Completo Atingiu 0,05 de 0,05 objetivo da correção do fator de potência é o ganho de eficiência, além de evitar defasagens entre tensão e corrente, não permitindo que os equipamentos operem com cargas desajustadas e sem produção efetiva. A legislação atual estabelece as condições para a medição e o faturamento de energia reativa excedente baseado em algumas justificativas. Analise as afirmativas a seguir. I) Necessidade de liberação da capacidade do sistema elétrico nacional; II) Redução do consumo de energia reativa indutiva; III) Criação de condições para que os custos de expansão do sistema elétrico nacional sejam distribuídos para a sociedade de forma mais justa. Assinale a alternativa que apresenta as justificativas corretas. a. Apenas a III. b. I, e III. e III. d. Apenas a II. e. e II. Sua resposta está correta.Questão 3 Completo Atingiu 0,00 de 0,05 A NBR 5410, assim como todas as normas, tem situações e locais específicos em que pode ser aplicada. A execução, projeto, verificação e manutenção só devem ser confiados a profissionais qualificados a executar os trabalhos em conformidade com esta norma. Tendo em vista os preceitos das normativas de segurança para o trabalho em eletricidade, analise as afirmativas a seguir: I) A alimentação da bomba de incêndio, quando existir, será independente da proteção geral e deve ser alimentada por transformador auxiliar. II) Sempre utilizar placa de aviso na porta de acesso, contendo a inserção: Perigo de Morte Alta Tensão, e símbolos indicativos desse perigo. III) Todas as massas não destinadas a conduzir corrente devem ser aterradas por meio de condutores de cobre de seção mínima de 25 mm² e interligadas ao condutor de aterramento do mesmo tipo de seção. Está correto o que se afirma em: a. Apenas I. b. e III. Somente a II. d. le II. e. I, e III. Sua resposta está incorreta.Questão 4 Completo Atingiu 0,05 de 0,05 A correção do fator de potência tem por objetivo especificar a potência reativa necessária para a elevação do fator de potência, com o intuito de evitar a ocorrência de cobrança pela concessionária dos valores referentes aos excedentes de demanda reativa e de consumo reativo, e obter os benefícios adicionais em termos de redução de perdas e de melhoria do perfil de tensão da rede elétrica. Desse modo, deve-se alocar os bancos de capacitores em locais estratégicos, a fim de diminuir os problemas causados pelo FP da carga. Analise as afirmativas a seguir em relação à localização dos capacitores e assinale V (verdadeiro) para os pontos corretos e F (falso) para os pontos incorretos: Ao lado de alta tensão dos transformadores (tipo centralizado). Nos barramentos secundários dos transformadores (tipo centralizado). () Nos barramentos secundários em que exista um agrupamento de cargas capacitivas (tipo centralizado). Junto às grandes cargas indutivas (tipo individual). Assinale a alternativa correta. a. V,V,F,V. b. F,F,V,V. d. F,V,F,V. e. V,V,F,F. Sua resposta está correta.Questão 5 Completo Atingiu 0,05 de 0,05 Quando falamos em risco, estamos tratando dos danos e das perdas resultantes de uma descarga atmosférica que atinge uma estrutura (edificação, por exemplo), uma linha de energia, de sinal ou áreas próximas à estrutura. A NBR 5419-2: 2015 codifica as fontes, os tipos de danos e as perdas para identificação ao longo do processo de cálculo para a definição da necessidade, ou não, de implementação de medidas de proteção da estrutura. Os tipos de danos estão conectados ao tipo de construção (edificação em concreto armado, edificação em estrutura de aço etc.), ao tipo de serviço executado no interior e às medidas de proteção existentes. Considerando os seus conhecimentos sobre a NBR 5419-2: 2015, assinale a alternativa que apresenta alguns dos riscos a serem considerados em obras de engenharia: a. Ferimentos a seres vivos por descargas elétricas e desabamento da estrutura civil. b. Danos físicos, falhas de sistemas elétricos, ferimentos a seres vivos por choque. Problemas de fundação da estrutura do empreendimento e ferimento em seres vivos. d. Eletrização da estrutura, risco de incêndio e valorização financeira do imóvel. e. Atraso nas obras, perdas de valores econômicos e problemas de fundação estrutural. Sua resposta está correta.Questão 6 Completo Atingiu 0,05 de 0,05 Os dispositivos de proteção residual são os responsáveis pela proteção de pessoas e animais. A existência de uma corrente residual para a terra indica haver uma falha de isolação entre um condutor vivo e a carcaça, ou a terra, e DR deve desligar o circuito quando isso acontece. De acordo com as normas, existem dois tipos de dispositivo DR. Leia atentamente as afirmativas a seguir sobre este elemento. I) 0 Disjuntor DR (DDR) possui pequena capacidade de interrupção, sendo o mais utilizado para a proteção contra os contatos indiretos em valores especificados. II) Interruptor DR (IDR) possui elevada capacidade de interrupção, podendo garantir, de maneira conjunta, a proteção contra subcorrentes (sobrecarga e curto-circuito) e contra os contatos indiretos em valores especificados. III) 0 IDR deve ser utilizado com dispositivo de proteção à sobrecorrente, instalado a montante do dispositivo DR, com corrente nominal inferior ou igual à do IDR. Assinale a alternativa que apresenta todas as afirmativas corretas. a. le III. b. e III. le II. d. III, apenas. e. I, II e III. Sua resposta está correta.Questão 7 Completo Atingiu 0,05 de 0,05 Quando se fala em risco, refere-se aos danos e às perdas resultantes de uma descarga atmosférica que atinge uma estrutura (edificação, por exemplo), uma linha de energia, de sinal ou áreas próximas à estrutura. A NBR 5419-2: 2015 codifica as fontes, os tipos de danos e as perdas para identificação ao longo do processo de cálculo para a definição da necessidade, ou não, de implementação de medidas de proteção da estrutura. Sabendo que a severidade do dano está conectada ao ponto de impacto da descarga, assinale a alternativa que apresenta alguns dos pontos de impacto, de acordo com a norma NBR 5419-2: 2015. a. Descarga atmosférica que atinge a estrutura e descarga atmosférica que atinge as proximidades da linha de energia. b. Descarga atmosférica que atinge áreas próximas à estrutura e descarga atmosférica que atinge sistema para-raios. Descarga atmosférica que atinge a estrutura e descarga atmosférica que atinge pessoas. d. Descarga atmosférica que atinge linha telefônica e cabos de internet e descarga atmosférica que atinge o barramento de equipotencialização (BEP). e. Descarga atmosférica que atinge malha de aterramento e descarga atmosférica que atinge sistema de para-raios. Sua resposta está correta.Questão 8 Completo Atingiu 0,05 de 0,05 A instalação dos Sistemas de Proteção contra Descargas Atmosféricas SPDA tem como objetivo evitar e/ou minimizar o impacto dos efeitos das descargas atmosféricas, que podem ocasionar incêndios, explosões, danos materiais e, até mesmo, risco à vida de pessoas e animais. De acordo com a NBR 5410, os sistemas de para-raios se dividem em 03 (três) partes principais: subsistema de captação, subsistema de descidas e subsistema de aterramentos. Em relação ao sistema de descida, leia atentamente as afirmativas a seguir: I) Os subsistemas de descida são formados por elementos condutores expostos, ou não, que permitem a continuidade elétrica entre os captores e o subsistema de aterramento. II) Subsistemas de descida naturais são elementos condutores expostos, ou não, para a condução ao subsistema de aterramento da edificação. III) Subsistemas de descida não naturais são elementos condutores, partes integrantes da edificação de natureza condutiva com a condição de conduzir correntes para o subsistema de aterramento. Assinale a alternativa que apresenta todas as afirmativas corretas: a. Apenas I. b. e III, apenas. e II, apenas. d. le III, apenas. e. I, e III. Sua resposta está correta.Questão 9 Completo Atingiu 0,05 de 0,05 Tanto a energia reativa indutiva quanto a energia reativa capacitiva excedente devem ser medidas e faturadas. 0 ajuste por baixo fator de potência será realizado por meio do faturamento do excedente de energia reativa indutiva consumida pela instalação e do excedente de energia reativa capacitiva fornecida à rede da concessionária pela unidade consumidora. Em relação à definição e avaliação do fator de potência, analise as afirmativas a seguir: I) fator de potência deve ser controlado de forma que permaneça no limite de 0,92 indutivo e 0,92 capacitivo. A avaliação é horária durante as 24 horas e em um intervalo de tempo de 18 horas consecutivas para o período de ponta e no intervalo de tempo complementar (6 horas) ao período fora de ponta. II) A avaliação horária é quando o fator de potência será calculado a partir dos valores de energia ativa e reativa medidos durante o ciclo de faturamento. III) A avaliação mensal é quando o fator de potência é calculado pelos valores de energia ativa e reativa medidos a cada intervalo de uma hora, durante o ciclo de faturamento. Assinale a alternativa que apresenta todas as afirmativas corretas. a. Apenas II. b. I, e III. e III. d. le II. e. Apenas I. Sua resposta está correta.Questão 10 Completo Atingiu 0,05 de 0,05 Além do método de instalação do quadro (embutido ou sobrepor) e do número de posições que ele deve ter, é preciso verificar o modo como os circuitos serão alimentados. Considerando os seus conhecimentos prévios sobre dimensionamento de barramentos em circuitos elétricos, analise as afirmativas a seguir: I) Os barramentos são elementos de seção transversal, geralmente, retangulares ou circulares, instalados no interior de quadros de comando ou em subestações abrigadas e blindadas, com o propósito de fazer a conexão entre as correntes da fonte e distribuí-las aos alimentadores dos circuitos a serem ligados. II) Os barramentos podem ser de cobre ou de alumínio e de fabricação específica ou pré-fabricados. Os de fabricação específica são construídos com a utilização de barras chatas, circulares ou tubos de segmento contínuo de cobre ou alumínio não isolado. III) Os barramentos pré-fabricados são construídos por vários segmentos conectáveis, formando várias junções. Normalmente, são protegidos por um invólucro metálico ou por um material plástico rígido e empregados principalmente em circuitos de elevadas correntes de carga, conectando o quadro geral de força da subestação aos centros de controle de motores em indústrias. Assinale a alternativa que apresenta todas as afirmativas corretas: a. Somente a II. b. I, II e III. C. e III. d. Somente a III. e. e II. Sua resposta está correta.
