Caderno de Exercícios Desenho Técnico 1

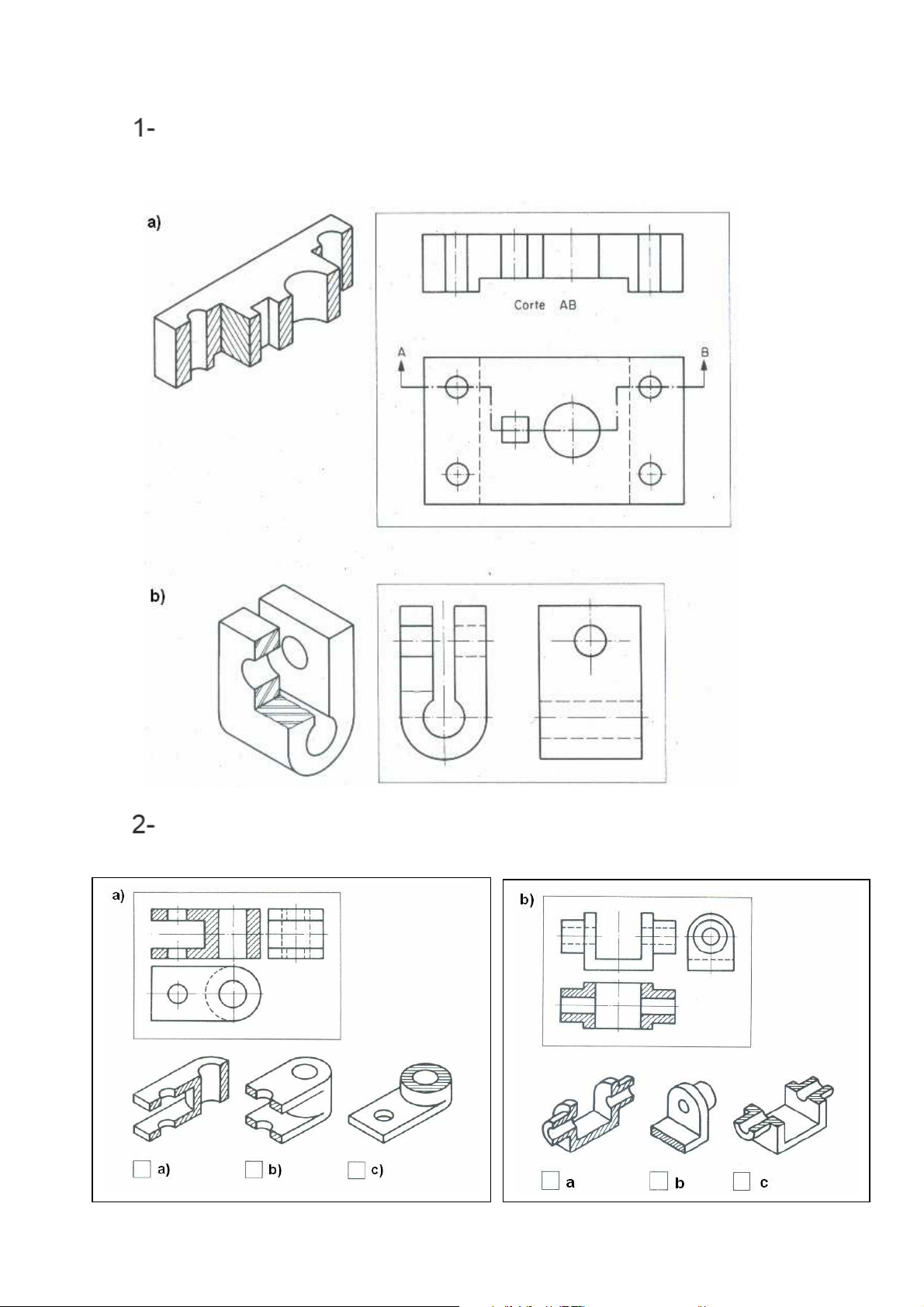

11. Analise as perspectivas e faça hachuras nos desenhos técnicos, indicando as partes
maciças atingidas pelo corte:
12. Asssinale com um X as perspectivas em corte que correspondem aos desenhos
técnicos:
An
As
Caderno de Exercícios Desenho Técnico 1
4. Assinale com os desenhos técnicos em corte parcial.
5. Assinale com somente a alternativa que julgar correta.
6. Qual destes desenhos apresenta corte transversal?
 Ass
 Ass
Caderno de Exercícios Desenho Técnico 1
7. Indique os cortes nos desenhos abaixo. Ind
Caderno de Exercícios Desenho Técnico 1
10. Sombrear perspectivas e hachurar projeções.
Coluna A – As peças estão representadas em perspectiva.
Coluna B – Faça o sombreado das partes atingidas pelo corte.
Coluna C – Faça o hachurado à mão livre.
.
10. Somb
Caderno de Exercícios Desenho Técnico 1
8. Complete os exercícios à mão livre, de acordo com o exemplo. Com
Caderno de Exercícios Desenho Técnico 1
13. Assinale com um X a perspectiva em corte que corresponde ao desenho técnico:
14. Assinale com um X a perspectiva em corte que corresponde ao desenho técnico: .
Caderno de Exercícios Desenho Técnico 1
15. Assinale com um X a perspectiva em corte que corresponde ao desenho técnico:
16. Assinale com um X a perspectiva em corte que corresponde ao desenho técnico:
As
Caderno de Exercícios Desenho Técnico 1
17. Assinale com um X a perspectiva em corte que corresponde ao desenho técnico:
18. Analise a perspectiva e represente a vista frontal com omissão de corte no desenho
técnico da peça:
.
Caderno de Exercícios Desenho Técnico 1
19. Assinale com um X as perspectivas das peças que devem ser desenhadas com
omissão de corte:
.
Caderno de Exercícios Desenho Técnico 1
20. Observe a perspectiva e desenhe as seções na projeção. .
Caderno de Exercícios Desenho Técnico 1
9. Desenhe as projeções, aplicando cortes indicados.
Observação: Furos e rasgos passantes.
Vista frontal em corte
Lateral em corte
Caderno de Exercícios Desenho Técnico 1
2. Desenhe a peça abaixo em duas vistas, aplicando corte composto.
3. Desenhe o meio corte da peça abaixo:
