Avaliação de Circuitos Elétricos

Prévia do material em texto

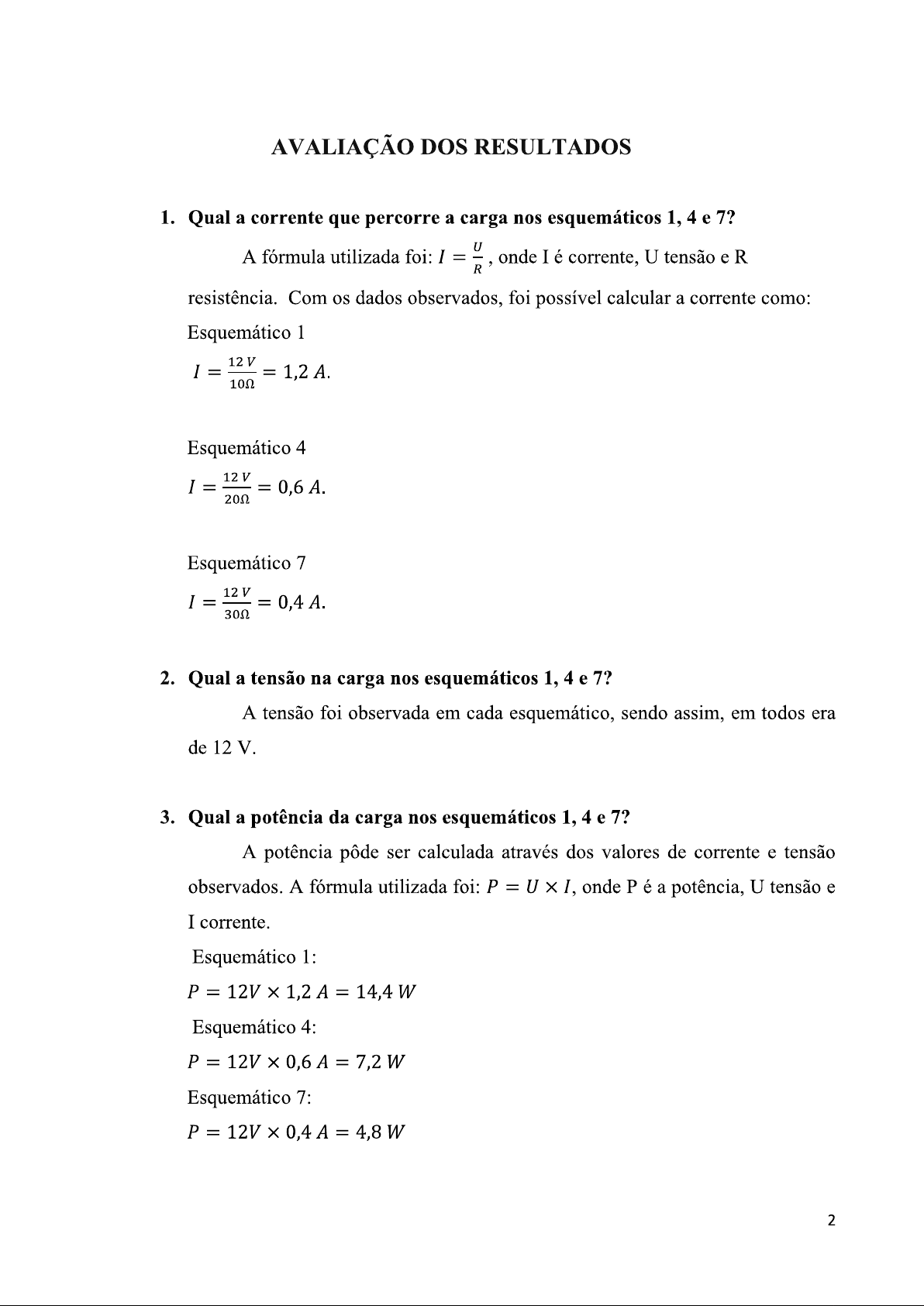

AVALIAÇÃO DOS RESULTADOS 1. Qual a corrente que percorre a carga nos esquemáticos A fórmula utilizada foi: onde I é corrente, U tensão e R resistência. Com os dados observados, foi possível calcular a corrente como: Esquemático 1 10Ω Esquemático 4 Esquemático 7 2. Qual a tensão na carga nos esquemáticos 1, A tensão foi observada em cada esquemático, sendo assim, em todos era de 12 V. 3. Qual a potência da carga nos esquemáticos 1, 4 e 7? A potência pôde ser calculada através dos valores de corrente e tensão observados. A fórmula utilizada foi: onde P é a potência, U tensão e I corrente. Esquemático 1: Esquemático 4: Esquemático 7: 24. Qual é valor da corrente exibida no amperímetro nos esquemáticos 7? Esquemático 1 = 1,2 A. Esquemático 4 Esquemático 7 = 0,4 5. Qual valor da tensão exibida no voltímetro nos esquemáticos 1, 4 e 7? Esquemático 1 = 12 V. Esquemático Esquemático 6. Qual é a potência na carga utilizando os valores obtidos nas suas medições nos esquemáticos 1, 4 e 7? Esquemático 1: Esquemático 4: P = 12V X 0,6 = 7,2 W Esquemático 7: P = 12V X 0,4 = 4,8W 7. Com os dados obtidos no esquemático 1 e conhecendo as características dos componentes dos esquemáticos 2 e 3, caso você realize a montagem dos esquemáticos 2 e 3, vai ocorrer algum problema? Em caso afirmativo, qual? Sim, pois os amperímetros dos esquemáticos 2 e 3, têm fundos de escala 1 A e 2 mA, respectivamente, inferiores aos valores de corrente que foram observados nos 3 esquemáticos, com isso irão ocorrer erros de medição. 38. Com os dados obtidos no esquemático 4 e conhecendo as características dos componentes dos esquemáticos 5 e 6, caso você realize a montagem dos esquemáticos 5 e 6, ocorrerá algum problema? Em caso afirmativo, qual? Sim, o esquemático 6 está conectado ao amperímetro com fundo de escala 500 mA, mas o valor da corrente presente no esquemático é superior a esse valor limite, sendo assim, como no procedimento anterior, irão ocorrer erros de medição. 9. Em relação ao esquemático 7, dos amperímetros disponíveis para realizar as medições do circuito analisado neste passo, qual deles vai fornecer resultado mais preciso? Justifique. O amperímetro com fundo de escala 1 A, pois a corrente é de 0,4 Dessa forma a medição se torna mais precisa. 10. Qual dos amperímetros possui maior precisão para realizar as medições de corrente no circuito do esquemático 10? Justifique. Pelo fato do esquemático 10 possuir duas resistências em série e uma delas variável por conta do potenciômetro, é possível determinar dois extremos de resistências equivalentes para melhor medição, através do amperímetro. Pelo potenciômetro variar de 0Ω a foi praticável fazer uma medição de máximo e mínimo para corrente no circuito: em Ω tem-se 12V e 30Ω, ou seja, corrente de 0,4A. E no caso de 100Ω, obtém-se os valores de 12V e 130Ω, o que resulta numa corrente de 0,0923A. Sendo assim, o amperímetro 3 possui maior precisão por se aproximar mais dos valores obtidos para corrente. 11. Neste experimento, você vai variar a posição do potenciômetro 10 vezes, para cada variação. Preencha uma linha da tabela abaixo com os valores obtidos no amperímetro e no voltímetro. Volts (V) Corrente (A) 11,5 0,39 8 0,27 6,7 0,22 45,5 0,18 4,6 0,151 4 0,13 3,5 0,12 3,2 0,11 3 0,1 2,7 0,09 12. Utilize os dados da tabela acima para construir o gráfico entre tensão e corrente sobre resistor de 30 Ω. Tensão (V) X Corrente (A) 0,45 0,4 0,35 0,3 0,25 0,2 0,15 0,1 0,05 0 0 2 4 6 8 10 12 14 13. gráfico construído possui comportamento linear? Sim. 14. Qual deve ser coeficiente angular da reta deste gráfico? O coeficiente angular se aproxima de valores esperados para a resistência. 5
