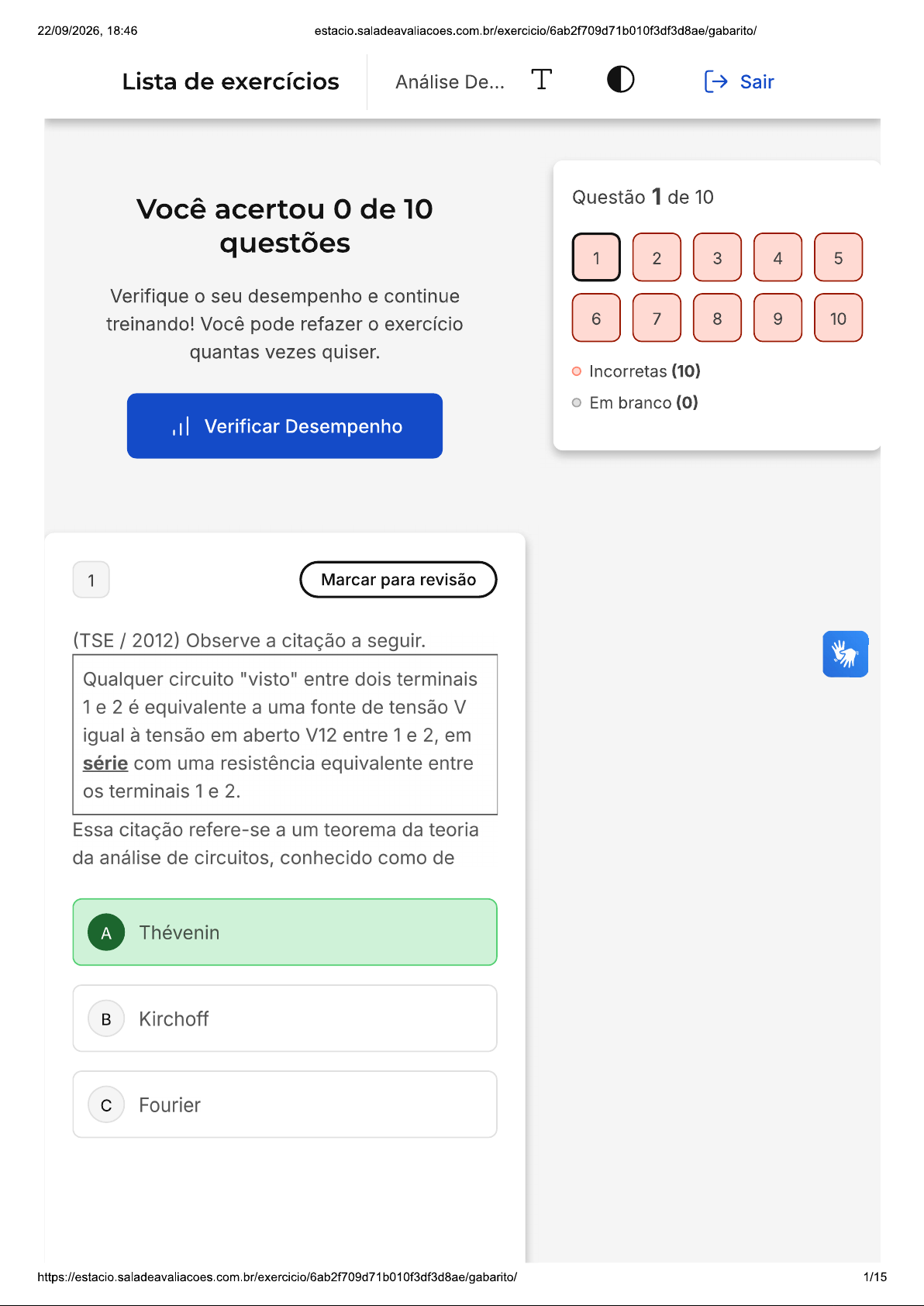

22/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ Lista de exercícios Análise De... T Sair Questão 1 de 10 Você acertou de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Incorretas (10) Em branco (0) Verificar Desempenho 1 Marcar para revisão (TSE / 2012) Observe a citação a seguir. Qualquer circuito "visto" entre dois terminais 1 e 2 é equivalente a uma fonte de tensão V igual à tensão em aberto V12 entre 1 e 2, em série com uma resistência equivalente entre Essa citação refere-se a um teorema da teoria da análise de circuitos, conhecido como de A Thévenin Kirchoff c Fourier 1/1522/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ D Norton E Superposição X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado teorema de Thévenin, mencionado na alternativa é que melhor se aplica à descrição dada no enunciado. Este teorema afirma que qualquer circuito linear, ativo e bilateral, pode ser substituído por um circuito equivalente composto por uma fonte de tensão (V) em série com uma resistência (R), quando observado de dois terminais. A fonte de tensão é igual à VLibras tensão em aberto entre os terminais e a resistência é a resistência equivalente vista desses terminais. Portanto, a alternativa correta é a A: Thévenin. 2 Marcar para revisão Observe a citação a seguir. (Fonte: CONSULPLAN Analista Judiciário (TSE)/Apoio Especializado/Engenharia Elétrica/2012) Qualquer circuito "visto" entre dois terminais 1 e 2, é equivalente a uma fonte de corrente igual à corrente de curto-circuito entre 1 e 2, em paralelo com uma resistência equivalente entre os terminais 1e 2. Essa citação refere-se a um teorema da teoria da análise de circuitos, conhecido como de: 2/1522/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ A Thevenin. Kirchoff. c Fourier. D Norton. E Superposição. X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado VLibras teorema de Norton diz que, um circuito linear pode ser substituído por um outro representado por um resistor em paralelo à uma fonte de corrente. As demais alternativas não se encaixam na definição acima. 3 Marcar para revisão (TSE / 2012) Observe a citação a seguir. Qualquer circuito "visto" entre dois terminais 1 e 2 é equivalente a uma fonte de corrente igual à corrente de curto-circuito entre 1 e 2, em paralelo com uma resistência equivalente entre os terminais 1 e 2. 3/1522/09/2026, 18:46 Essa citação refere-se a um teorema da teoria da análise de circuitos, conhecido como de A Thévenin Kirchoff Fourier D Norton E Superposição X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! VLibras Gabarito Comentado A citação apresentada no enunciado refere-se ao Teorema de Norton. Este teorema estabelece que qualquer circuito linear pode ser substituído por um circuito equivalente composto por uma fonte de corrente em paralelo com uma resistência. A corrente da fonte é igual à corrente de curto-circuito entre os terminais observados e a resistência é a resistência equivalente vista desses terminais. As demais alternativas, Thévenin, Kirchoff, Fourier e Superposição, são outros teoremas ou princípios da análise de circuitos, mas não se encaixam na descrição apresentada no enunciado. 4/1522/09/2026, 18:46 4 Marcar para revisão (UDESC / 2019) Analise as proposições considerando os circuitos das Figuras 1 e 2. R R50 10 Ω R a 6A 50 Circuito 1 Circuito 2 b 1022/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ Somente as afirmativas III e IV são A verdadeiras. Somente as afirmativas III e V são verdadeiras. Somente as afirmativas e IV são verdadeiras. Somente as afirmativas I e IV são D verdadeiras. Somente as afirmativas e V são E verdadeiras. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! VLibras Gabarito Comentado Gabarito: Somente as afirmativas e IV são verdadeiras. Justificativa: Para a obtenção de um circuito equivalente de Thévenin, circuito em análise deve ser linear. equivalente de Thévenin visto dos pontos a-b: Cálculo da tensão de Thévenin em a-b, podendo aplicar a transformação de fontes em 6A e 5Ω, resultando em uma fonte de tensão em série com o resistor. Calcula-se posteriormente a corrente da malha, onde: 6/1522/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito Pela queda de tensão, é possível obter Vab ou Vth, sendo este 20V. 5 Marcar para revisão (FUNRIO / 2009) circuito equivalente de Thévenin é representado por uma fonte de tensão contínua de 50V em série com um resistor de 100 ohms. valor da fonte de corrente, no respectivo circuito equivalente de Norton, é: A 0,25A B 0,50A VLibras 0,75A D 1,00A E 1,50A X Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado A questão se refere à transformação de um circuito de Thévenin para um circuito de Norton. No circuito de Thévenin, temos uma fonte de tensão de 50V e um resistor de 100 ohms. Para encontrar a corrente no 7/1522/09/2026, 18:46 circuito equivalente de Norton, utilizamos a lei de Ohm, que é expressa pela fórmula V = Ri, onde V é a tensão, R é a resistência e i é a corrente. Ao rearranjarmos a fórmula para encontrar a corrente, temos i = V/R. Substituindo os valores dados na questão, temos i = 50/100 = 0,5A. Portanto, a corrente no circuito equivalente de Norton é de que corresponde à alternativa 6 Marcar para revisão (TELEBRAS / 2013) Para a figura abaixo apresentada, determine a tensão equivalente de Thévenin vista dos pontos C-D do circuito e assinale a alternativa correta. A C E VLibras 50 V G B 15 Ω D F A 30V 35V c 35,5V D 37V E 37,5V 8/1522/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Gabarito: 37,5V Justificativa: 50 i = 7 Marcar para revisão (Fundação Getulio Vargas FGV 2013 MPE/MS) A figura a seguir apresenta um circuito de corrente contínua, composto de uma fonte e três resistores. circuito equivalente de VLibras Norton, visto pelo resistor R, entre os pontos A e é composto por: 20 ohms A 60 volte R 30 B uma fonte de 3A e um resistor em A série de 50Ω. uma fonte de 3A e um resistor em série de 9/1522/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ uma fonte de 3A e um resistor em paralelo de 12Ω. uma fonte de 6A e um resistor em D paralelo de 30Ω. uma fonte de 6A e um resistor em E série de 40Ω. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Gabarito: uma fonte de 3A e um resistor em paralelo de 12Ω. Justificativa: 20x30 RN = 12Ω VLibras 50 60 i = 50 20x6 V = Ri = 8 Marcar para revisão (Concurso INPI / 2014) Considerando circuito apresentado na figura, encontre os valores para equivalente de Thévenin visto dos pontos A e da figura e assinale a alternativa correta. 10/1522/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ A 5Ω + 10Ω 50 B circuito equivalente de Thévenin da parte do circuito à esquerda dos A pontos A e é formado por uma fonte de tensão de 15V em série com uma resistência de 10Ω. circuito equivalente de Thévenin da parte do circuito à esquerda dos pontos A e é formado por uma fonte de tensão de 15V em paralelo com uma resistência de 10Ω. circuito equivalente de Thévenin da VLibras parte do circuito à esquerda dos c pontos A e é formado por uma fonte de corrente de 15A em série com uma resistência de 10Ω. circuito equivalente de Thévenin da parte do circuito à esquerda dos D pontos A e é formado por uma fonte de corrente de 15A em paralelo com uma resistência de circuito equivalente de Thévenin da parte do circuito à esquerda dos E pontos A e é formado por uma fonte de tensão de 30V em série com uma resistência de X Resposta incorreta 11/1522/09/2026, 18:46 Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Gabarito: circuito equivalente de Thévenin da parte do circuito à esquerda dos pontos A e é formado por uma fonte de tensão de 15V em série com uma resistência de 10Ω. Justificativa: Rth = 10+10 10x10 5 = 10Ω i = 30/20 Vth = 10i Vth = 15V 9 Marcar para revisão VLibras (Concurso DPE RJ / 2019) A figura abaixo apresenta um circuito composto de uma fonte e cinco resistores. A R R U R R R B Sabe-se que a ddp da fonte é igual a Ue que os resistores são todos iguais a R. equivalente de Norton visto dos pontos A e é composto por: uma fonte de corrente U/3R e um A resistor R em série. uma fonte de tensão U/8R e um B resistor 8R/3 em série. 12/1522/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ uma fonte de tensão U/8R e um c resistor 8R/3 em paralelo. uma fonte de tensão 5U/9 e um D resistor R em série. uma fonte de tensão 7U/9 e um E resistor 3R em paralelo. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Gabarito: uma fonte de tensão U/8R e um resistor 8R/3 em paralelo. Justificativa: Aplicando curto-circuito na fonte de tensão, faz-se posteriormente VLibras cálculo do equivalente entre os resistores. Assim: 2 Para cálculo da tensão de Thévenin: Assim: Transformando as fontes: IN = 8R/3 IN = 8R https://estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ 13/1522/09/2026, 18:46 estacio.saladeavaliacoes.com.br/exercicio/6ab2f709d71b010f3df3d8ae/gabarito/ 10 Marcar para revisão (TELEBRAS / 2013) Considerando os circuitos elétricos representados nas figuras abaixo e que potencial no nó A do circuito representado na figura I é de volt, calcule a resistência de Norton vista dos terminais 10V A 10V B Ω B A figura I figura II A 50 10Ω VLibras D 25Ω E 20Ω X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Gabarito: 50 Justificativa: 14/1522/09/2026, 18:46 RN = 5Ω VLibras 15/15
