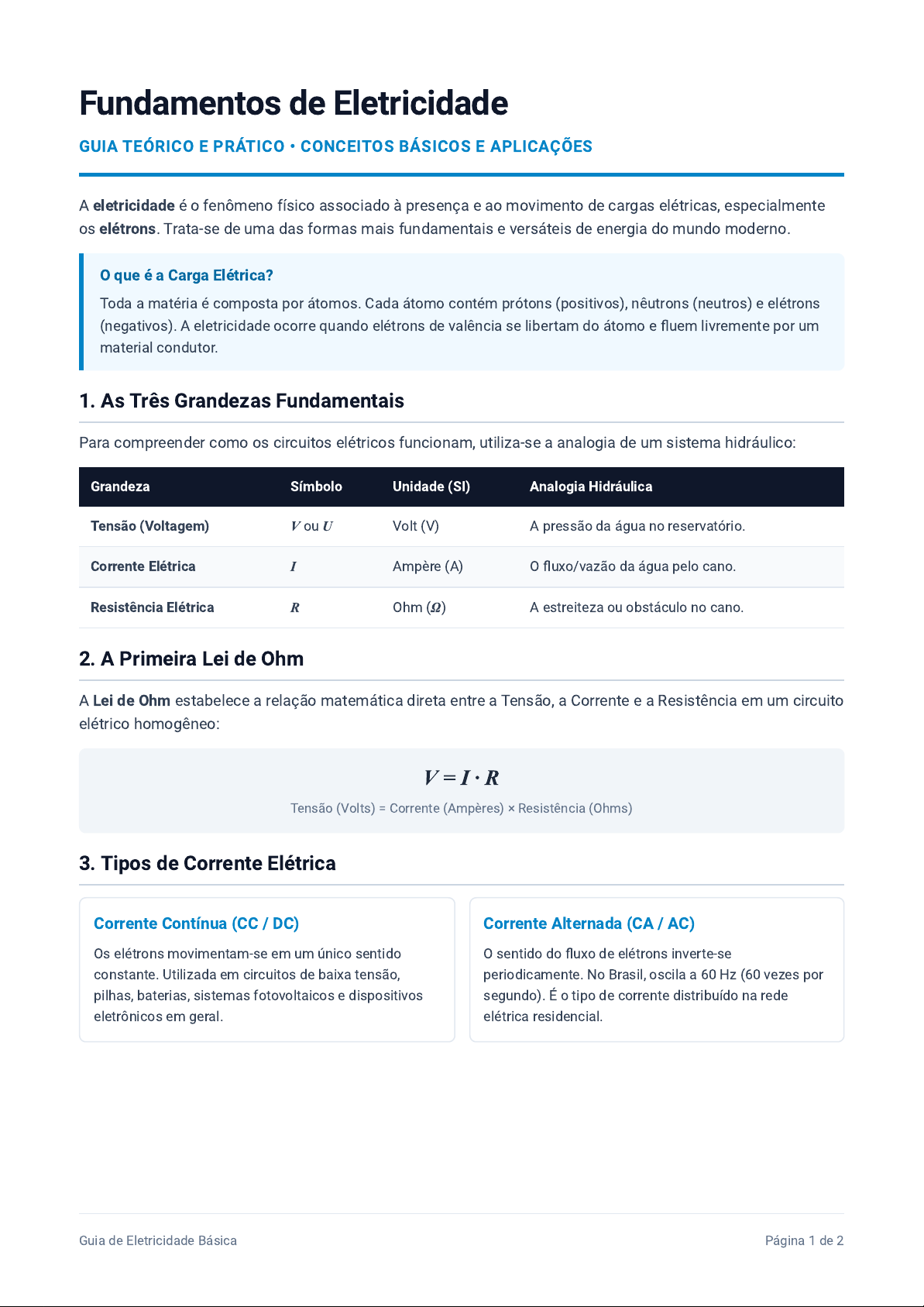

Fundamentos de Eletricidade
GUIA TEÓRICO E PRÁTICO • CONCEITOS BÁSICOS E APLICAÇÕES
A eletricidade é o fenômeno físico associado à presença e ao movimento de cargas elétricas, especialmente
os elétrons. Trata-se de uma das formas mais fundamentais e versáteis de energia do mundo moderno.
O que é a Carga Elétrica?
Toda a matéria é composta por átomos. Cada átomo contém prótons (positivos), nêutrons (neutros) e elétrons
(negativos). A eletricidade ocorre quando elétrons de valência se libertam do átomo e fluem livremente por um
material condutor.
1. As Três Grandezas Fundamentais
Para compreender como os circuitos elétricos funcionam, utiliza-se a analogia de um sistema hidráulico:
Grandeza Símbolo Unidade (SI) Analogia Hidráulica
Tensão (Voltagem) V ou U Volt (V) A pressão da água no reservatório.
Corrente Elétrica I Ampère (A) O fluxo/vazão da água pelo cano.
Resistência Elétrica R Ohm (Ω) A estreiteza ou obstáculo no cano.
2. A Primeira Lei de Ohm
A Lei de Ohm estabelece a relação matemática direta entre a Tensão, a Corrente e a Resistência em um circuito
elétrico homogêneo:
V = I · R
Tensão (Volts) = Corrente (Ampères) × Resistência (Ohms)
3. Tipos de Corrente Elétrica
Corrente Contínua (CC / DC)
Os elétrons movimentam-se em um único sentido
constante. Utilizada em circuitos de baixa tensão,
pilhas, baterias, sistemas fotovoltaicos e dispositivos
eletrônicos em geral.
Corrente Alternada (CA / AC)
O sentido do fluxo de elétrons inverte-se
periodicamente. No Brasil, oscila a 60 Hz (60 vezes por
segundo). É o tipo de corrente distribuído na rede
elétrica residencial.
Guia de Eletricidade Básica Página 1 de 2
4. Representação do Circuito Elétrico Fechado
Para haver passagem de corrente elétrica, o circuito precisa estar completamente fechado, interligando a fonte
geradora ao elemento consumidor (carga).
+ -
Corrente (I)
5. Associação de Resistores
Em projetos elétricos, componentes conhecidos como resistores podem ser associados de duas formas
principais:
Circuito em Série
Os componentes são ligados um após o outro no
mesmo condutor.
A corrente I é a mesma em todos os pontos.
A tensão total é a soma das tensões.
Req = R1 + R2 + ...
Circuito em Paralelo
Os componentes são ligados em ramificações
independentes.
A tensão V é idêntica em todos os ramos.
A corrente total divide-se pelos caminhos.
1/Req = 1/R1 + 1/R2 + ...
6. Potência e Consumo de Energia
A **Potência Elétrica** (P) representa a quantidade de energia elétrica convertida em outro tipo de energia
(como luz, calor ou movimento) por unidade de tempo, medida em **Watts (W)**.
Fórmulas de Potência Elétrica:
P = V · I | P = R · I² | P = V² / R
Cálculo de Consumo Residencial (kWh)
O consumo cobrado na conta de luz é medido em **Quilowatt-hora (kWh)**. Para calcular o consumo de um
equipamento:
Consumo (kWh) = [Potência (W) × Horas de uso por dia × Dias no mês] / 1000
Guia de Eletricidade Básica Página 2 de 2
