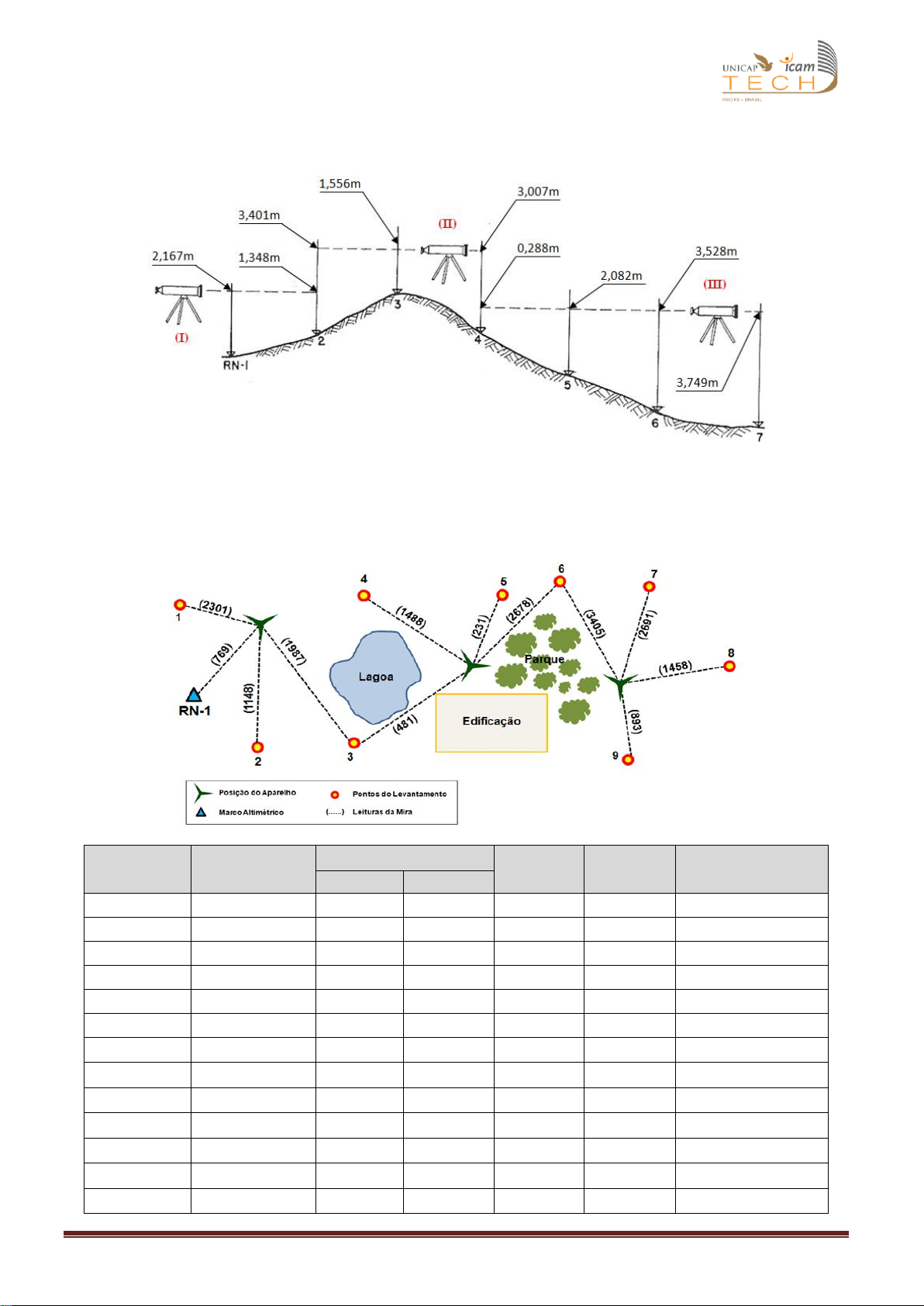

Você contratou um topógrafo para realizar um levantamento altimétrico no terreno localizado na cidade de Gravatá/PE, para fins de elaboração de um projeto de um Hotel Fazenda. O levantamento altimétrico foi realizado por Nivelamento Geométrico (Nível Eletrônico e Mira Falante) de Classe IN, partindo-se do RN-1 de cota conhecida (CotaRN-1 = 5,096m).
a) Faça o cálculo da caderneta de nivelamento geométrico.
b) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133.

Um topógrafo realizou um levantamento altimétrico por Nivelamento Geométrico para determinar as cotas dos pontos P1, P2, P3, P4 e P5. Nos levantamentos o topógrafo utilizou um Nível óptico e uma mira falante de 4,0m. Durante o levantamento, o topógrafo posicionou o nível e fez uma primeira visada no RN-1 (Cota do RN-1 = 567,921 m), e fez as visadas nos pontos, obtendo-se os resultados indicados.
a) Monte e faça o cálculo da caderneta de nivelamento geométrico.
b) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica para levantamento Classe IN com distância nivelada de 158,0m, como também justifique se o trabalho está satisfatório ou não segundo Norma NBR-13133/94, sabendo que a cota final do Contranivelamento foi de 569,075m.
c) Na hipótese de ocorrer uma inundação na RUA A, com uma Lâmina d´água de 1,0m acima da cota do RN-1, responda se a água irá ultrapassar a cota da soleira da casa (ponto P5), Justifique sua resposta.
d) Determine os desníveis das rampas 1 e 2.

Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IIN ao longo do eixo de uma rodovia previamente locada e estaqueada, realizando as leituras das miras nas estacas indicadas. A Referência de Nível para os trabalhos realizados em campo coincidia com a estaca E. 67+0,00, e seu valor foi de 103,435m. A cota final do contranivelamento foi de 102,227m e existe uma igualdade de estaqueamento E.75+14,730 = 72+10,340.
a) A extensão total do trecho nivelado em km.
b) Faça o cálculo da caderneta de nivelamento geométrico e calcule o valor do erro de fechamento altimétrico, a tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133.

Um Topógrafo foi designado para verificar se a Catenária de uma linha de transmissão que cruza um determinado trecho da Ferrovia Transnordestina, está de acordo com as exigências para o Gabarito Mínimo que a Norma exige. Para isso ele utilizou uma Estação Total capaz de medir distâncias sem o auxílio de prisma a uma distância de até 2000m. Para realizar o levantamento, ele posicionou a estação total no ponto “A” e fez medições nos pontos P1 e P2, obtendo os seguintes dados. Altura do instrumento: i = 1,67m. Ângulo de Inclinação Horizontal: ZP1= 49°45'00" e ZP2= 84°26'33". Utilizando o distanciômetro eletrônico da Estação Total registraram-se os valores correspondentes as distâncias inclinadas segundo a linha de visada: dP1 = 27,62m e dP2 = 21,19m. Sabendo que a cota do RN no Ponto “A” é de 539,189 m, a Altura da Locomotiva é de 3,80m e que o Gabarito Mínimo é de 8,00m, quando uma ferrovia cruza abaixo de uma Linha de Transmissão.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
b) Verificar se o Gabarito Mínimo foi atendido, ou seja, se a Ferrovia Transnordestina cruza o cabo da Linha de Transmissão respeitando o gabarito mínimo.

Você foi designado para realizar um transporte de cota do RN-12 localizado na Praça Oswaldo Cruz até o Terreno de Nº 130, onde será iniciado um levantamento topográfico planialtimétrico para subsidiar a elaboração do projeto de um edifício empresarial. O transporte de altitude foi realizado através de um nivelamento geométrico de Classe IN. Nos trabalhos de campo foram coletadas as leituras da mira nos pontos necessários para realizar o transporte da Cota. Sabendo que a altitude do RN-12 (IBGE) é de 4114 mm e que a distância do RN-12 ao RN-1 implantado é de 250,59m.
a) Calcule a caderneta de Nivelamento e Contranivelamento do transporte de altitude do RN-12 ao RN-1.
b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está satisfatório ou não segundo Norma NBR-13133/94.

Um Engenheiro agrimensor realizou um levantamento altimétrico na Barragem de Tapacurá no estado de Pernambuco, para isso ele utilizou uma Estação Total capaz de medir distâncias sem o auxílio de prisma a uma distância de até 1500m. Para realizar o levantamento, ele posicionou a estação total no ponto “A” e fez medições nos pontos P1 e P2, obtendo os seguintes dados. Altura do instrumento: i = 1,59m Ângulo Zenital: P1= 49°45'00" e P2= 82°26'33" Utilizando o distanciômetro eletrônico da Estação Total registraram-se os valores correspondentes as distâncias inclinadas segundo a linha de visada: dP1 = 27,62m e dP2 = 16,44m Sabendo que a cota do RN no Ponto “A” é de 137,234 m e que a cota de máxima enchente da bacia do reservatório da barragem é de 155,170m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2. b) Determinar qual é a altura da barragem. c) Determinar qual é a folga em relação ao topo da barragem, quando a barragem estiver com seu nível d´água na cota máxima.

Um Engenheiro realizou um levantamento altimétrico estacionando um taqueômetro eletrônico na Estação 1, e fez as seguintes medições ao visar os pontos P1 e P2 no topo dos telhados de uma casa: Altura do aparelho: i = 1,58m Ângulo de Inclinação Horizontal: P1= 31°44'34" e P2= 13°23'57" Utilizando um distanciômetro eletrônico registraram-se os valores correspondentes as distâncias inclinadas segundo a linha de visada: dP1 = 12,27m e dP2 = 22,88m Sabendo que a cota do ponto na Estação 1 é de 128,586 m.
Determine quais as cotas dos pontos P1 e P2 através do preenchimento da caderneta abaixo, e a diferença de nível entre os pontos P1 e P2 referente aos dois telhados da casa.

Um Engenheiro Projetista precisa determinar a altura máxima de aterro de um projeto rodoviário que cruzará uma linha de transmissão da CHESF, para isto ele contratou um topógrafo para medir a Catenária da linha de transmissão no ponto de cruzamento com o eixo do projeto da estrada. Nos levantamentos o topógrafo utilizou uma Estação Total capaz de medir distâncias inclinadas sem uso de prismas. Durante o levantamento, o topógrafo posicionou a estação total no ponto “A” e fez as medições nos pontos P1 e P2, obtendo-se os seguintes resultados. Ângulo de Inclinação Horizontal: P1= 11°20'14" e P2= 41°54'31" Distâncias inclinadas: DIP1 = 23,807m e DIP2 = 31,365m Sabendo que a cota do Ponto “A” é de 487,981 m e que o Gabarito Mínimo é de 12,00m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2. b) Indique e justifique se o Gabarito Mínimo foi respeitado, sabendo que a Altura do Aterro da rodovia no cruzamento com a linha de transmissão é de 5,27m.

Supondo que você é o engenheiro responsável pelo cálculo da vazão e pressão da água que abastece uma residência, para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1, P2, P3 e P4, obtendo-se os seguintes resultados. Ângulo Zenital: ZP1= 67°23'28", ZP2= 69°31'53" e ZP3= 75°38'30". Ângulo de Inclinação Horizontal: αP4= -24°49'49". Distâncias inclinadas: DIP1 = 75,253m, DIP2 = 74,151 m, DIP3 = 71,709m e DIP4 = 16,819m. Sabendo que a cota do Ponto “A” é de 587231mm, a altura do instrumento durante todas as medições foi de 1,58m e que a altura do prisma durante a leitura no ponto P3 foi de 1,780m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 P2, P3 e P4.
b) Determine qual é o Desnível entre a saída da água do Reservatório e a entrada da água que abastece a residência, como também a altura da caixa d’água (distância de P3 a P2).
c) Determine qual é o volume em m³ e em Litros do reservatório, sabendo que ele possui as seguintes dimensões em planta: largura de 3,00m e comprimento de 5,00m.

Durante as obras de construção do Estádio da Arena Pernambuco, foi utilizada a topografia em todos os estágios da obra, desde das etapas de concepção do projeto, como também durante a execução, sobretudo no controle geométrico da obra. Durante a instalação da cobertura do estádio, foram realizadas medições altimétricas para verificar a correta inclinação e posicionamento das estruturas de sustentação que fizeram parte da cobertura do estádio. Supondo que você é o engenheiro responsável pelo controle geométrico da instalação dessa cobertura, e que para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Dados: Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1, P2 e P3, obtendo-se os seguintes resultados. Ângulo Zenital: ZP1= 43°25'26". Ângulo de Inclinação Horizontal: αP2= 30°32'24" e αP3= -5°21'10". Distâncias inclinadas: DIP1 = 49,884m, DIP2 = 68,839m e DIP3 = 17,365m. Sabendo que a cota do Ponto “A” é de 61,563m, a altura do instrumento durante todas as medições foi de 1,620m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Sabendo que deverá haver um desnível entre a extremidade da estrutura metálica de sustentação da coberta do estádio (P1) e sua base de apoio (P2) de 1,25m, verifique se esse desnível foi respeitado. Justifique sua resposta.
c) Verifique se a extremidade da coberta (P4) respeitou a distância vertical de 37,10m, sabendo que o desnível entre o ponto P1 e P4 é de +0,35m.

A empresa de topografia que você trabalha, foi contratada para realizar o levantamento topográfico da Igreja de Santa Isabel na cidade de Paulista/PE, supondo que você foi designado para determinar a altura da torre principal da igreja, para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1 e P2, obtendo-se os seguintes resultados. Ângulo Zenital: Z1=54°31'28" e Z2= 86°24'07". Distâncias inclinadas: DI1 = 41,75m e DH2 = 34,00 m. Sabendo que a cota do Ponto “A” é de 12239mm, a altura do instrumento durante todas as medições foi de 1,52m e que a leitura da Mira no ponto P2 foi de 3658mm.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
b) Determine qual é a altura da torre principal da igreja.

Supondo que você foi designado para realizar o levantamento topográfico para medir o gabarito vertical de um viaduto Rodoviário localizado na BR101/PE, utilizando como equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1, P2 e P3, obtendo-se os seguintes resultados. Sabendo que a cota do Ponto “A” é de 198453mm, a altura do instrumento durante todas as medições foi de 1,630m e que a altura do prisma durante a leitura no ponto P3 foi de 1,890m. Ângulo Zenital: ZP1= 87°57'47", ZP2= 76°03'53" e ZP3= 69°21'12". Distâncias inclinadas: DIP1 = 26,362m, DIP2 = 27,144 m e DIP3 = 28,153m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Sabendo que o gabarito mínimo entre o topo do pavimento (P1) e a face inferior da viga do viaduto rodoviário (P2) deverá ser 6,00m, verifique se o Gabarito Mínimo foi respeitado, justificando sua resposta.
c) Considerando o item anterior (b), se o gabarito rodoviário não for respeitado, qual deveria ser a cota do pavimento (ponto P3) para que o gabarito mínimo fosse respeitado.
d) Determine a altura da viga do viaduto rodoviário e o desnível entre os pavimentos das duas pistas rodoviárias (P3 e P1).

Supondo que você foi contratado para medir o valor do deslocamento vertical (Recalque) sofrido por um edifício localizado na Região Metropolitana do Recife (RMR) após um ano de sua conclusão, ocasionado pela acomodação do solo na base da fundação do empreendimento, para essa tarefa você fará uso de uma estação total capaz de fazer leituras ângulos verticais e distância com ou sem a necessidade do uso do Prisma Refletor. Sabendo disso faça o que se pede abaixo: Especificações técnicas do levantamento: Altura do instrumento: i = 1,69m, Altura do Prisma, quando utilizado nas medições: Ap = 1,80m, Ângulos Verticais: P1= 28°23'49", P2= 29°51'40" e P3= 91°19'09", Distância Medidas em Campo: DH1 = 34,890m, DI2 = 74,297m e DH3 = 34,890m, Cota estabelecida para o Ponto “M1” é de 38,129 m.
a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos P1, P2 e P3.

Supondo que você foi contratado para realizar o levantamento altimétrico de um eixo previamente locado e destaqueado, numa interseção na rodovia estadual AP-010, conforme especificações técnicas o eixo precisa ser nivelado e contranivelamento geometricamente, o levantamento deverá se enquadrar na Classe IN, sabendo que o levantamento destina-se a obtenção das cotas de cada uma das estacas do eixo da AP-010, com fins de elaboração do desenho do perfil longitudinal da rodovia nesse trecho levantado está indicado abaixo.
a) Faça o cálculo da caderneta de Contranivelamento indicada abaixo, sabendo que a cota da estaca Est. 532+3,800 usada como partida na etapa do Contranivelamento Geométrico foi de 4,567m.
b) A extensão total do trecho nivelado em metros do intervalo entre as estacas Est. 519+0,00 a Est. 532+3,80.
c) Calcule o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho está satisfatório ou não, segundo a Norma NBR-13133/94, sabendo que a cota do RN-451J usado como partida na etapa do Nivelamento Geométrico foi de 2544mm e que a distância do RN-451J a Est. 519+0,00 é de 40,46m.
d) Desenhe um Croqui do perfil longitudinal do Eixo levantado entre as estacas Est. 519+0,00 a Est. 532+3,80.

Supondo que você foi designado para realizar o levantamento das cotas dos topos dos pilares de uma ponte ferroviária da obra da Ferrovia Transnordestina, deverão estar referenciadas a rede altimétrica de primeira ordem do IBGE, para isso você primeiramente realizou o transporte de cota através de um nivelamento e um contranivelamento de um RN do IBGE (RN-1) localiza a 658,34m do RN implantado na obra da Ponte Ferroviária (RN-2). Portanto primeiramente foi utilizado um nível óptico mecânico e Mira falante para o nivelamento geométrico destinado ao transporte de cota/altitude do RN-1 ao RN-2, e posteriormente com a Estação Total a partir do RN-2 a determinação das cotas/altitudes dos topos dos pilares da ponte ferroviária da obra da Ferrovia Transnordestina.
a) Preencha a caderneta de Nivelamento Geométrico abaixo, correspondente ao transporte de cota/altitude, determinando o valor da cota/altitude do RN-2, sabendo que a cota do RN do IBGE (RN-1) de partida é de 3782mm.
b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está satisfatório ou não segundo Norma NBR-13133/94 para Classe IN, sabendo que a altitude do RN-1 no Contranivelamento realizado posterior ao nivelamento foi de 3777mm.
c) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos topos dos pilares da ponte ferroviária da obra da Ferrovia Transnordestina.

Supondo que você foi designado para realizar o controle geométrico da verticalidade da fachada de um edifício localizado no na cidade de Olinda/PE, sendo esse edifício posicionado com sua fachada frontal voltada para o mar, portanto sujeito aos efeitos agressivos das intempéries. Para essa tarefa você fará uso de uma estação total capaz de fazer leituras de ângulos verticais e distâncias inclinadas sem a necessidade do uso do Prisma Refletor. Sabendo que a cota estabelecida para marco “RN-1” onde a estação total encontra-se centrada e calada é de 67,678m.
a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos utilizados para monitoramento da fachada, localizados no 1º Piso, 5º Piso, 9º Piso e topo do Edifício, pontos P1, P2, P3 e P4 respectivamente.

b) Usando o Ponto P1 como referência, determine o deslocamento horizontal da fachada do edifício nos pontos de monitoramento P2, P3 e P4 (deslocamento máximo).

c) Determine qual é o desnível (diferença de cotas) entre os pontos P1 → P2 e P2 → P3, que correspondem a quatro pavimentos do edifício monitorado, sabendo que o desnível deverá ser de 11,50m, com variação máxima de +/-15cm. Indique se existem desníveis superiores a tolerância indicada (+/-15cm) entre P1 → P2 e P2 → P3, mostrando os valores calculados.

Sabendo que você é responsável pelo levantamento altimétrico de pontos do terreno a direita do eixo locado da obra de construção de uma ferrovia no estado de Pernambuco, sabendo que o posicionamento planimétrico desses pontos foi realizado com o emprego de trena de aço devidamente calibrada, materializados em campo através de piquetes de madeira, sendo os mesmos amarrados através de distâncias horizontais perpendiculares ao eixo, partido das suas respectivas estacas do eixo do projeto da ferrovia. Sabendo também que a cota do RN-1 de partido do nivelamento geométrico do eixo previamente nivelado geometricamente é de 645,345m.
a) Preencha a caderneta de Nivelamento Geométrico abaixo, correspondente ao nivelamento do Eixo da Ferrovia, determinando o valor das cotas das estacas do eixo (Est. 234 a Est. 241).

b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está satisfatório ou não para Classe IN, sabendo que a cota do RN-1 no final do contranivelamento realizado posterior ao nivelamento do eixo foi de 645,348m.

c) Preencha a caderneta de Nivelamento abaixo, determinando as cotas do terreno a direita do eixo da obra de construção de uma ferrovia.

Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IIN ao longo do eixo do segmento que abrange uma interseção da rodovia BR232/PE, próximo a cidade da Salgueiro/PE, previamente locada e estaqueada, realizando as leituras das miras nas estacas indicadas abaixo. Durante os trabalhos de campo, o topógrafo implantou uma Referência de Nível denominada de RN-1, e seu valor foi de 1024,455m, portanto para você obter as cotas de cada uma das estacas do eixo da estrada e com isso poder desenhar o perfil longitudinal da rodovia, será necessário calcular a caderneta de nivelamento indicada abaixo, como também é necessário verificar se o erro cometido no levantamento é tolerável ou não, sabendo que a cota do final do contranivelamento foi de 1024,460m.
a) Faça o cálculo da caderneta de nivelamento geométrico e indique o ponto mais baixo do eixo da BR232/PE nesse segmento.

b) Faça um croqui do perfil longitudinal do eixo da Rodovia Nivelada geometricamente, este perfil deverá ter como eixo da ordenada as cotas das estacas e no eixo da abscissa as estacas do eixo da rodovia.

c) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho está satisfatório ou não, segundo Norma NBR-13133/94.

Supondo que você é o responsável pela aprovação da execução dos taludes de um corte construído na rodovia BR-416/AL, verificando se as alturas dos taludes de corte executados não ultrapassaram os 8,0m. Para essa tarefa você foi a campo juntamente com um topógrafo para realizar um levantamento topográfico altimétrico com uma estação total, tripé, bastão com prisma colocado numa altura constante de Ap=1,80m, e por fim uma trena, esses equipamentos destinados para medir as cotas de pontos localizados nos taludes do corte da estrada, posicionados no Talude 1 (P1 e P2) e no Talude 2 (P3 e P4), para o levantamento foi utilizado o marco altimétrico RN-1. Para iniciar os trabalhos de levantamento, foi necessário realizar inicialmente um transporte de altitude para o RN-1, partindo-se do RN-5861 (Cota = 212,567m) do IBGE, sendo o transporte realizado por meio de nivelamento geométrico.
a) Calcule a caderneta de Nivelamento Geométrico do transporte de altitude do RN-5861 ao RN-1.
b) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos pontos levantados no Talude 1 (P1 e P2) e no Talude 2 (P3 e P4).
c) Calcular as alturas dos Taludes 1 e 2, verificando se um deles ultrapassou os 8,0m e o desnível entre eles.

Sabendo que você é responsável pela medição da inclinação dos taludes de um aterro sanitário, localizado na cidade de Olinda/PE. Para essa tarefa você foi a campo juntamente com um topógrafo para realizar um levantamento topográfico altimétrico utilizando uma estação total, tripé, bastão com prisma e trena para determinar as cotas do início e final do Talude 1 (P1 = Início; P2=Final) e Talude 2 (P3 = Início; P4=Final), utilizando o marco altimétrico (RN-1) de cota 1.275,789m.
Pelo exposto anteriormente, faça o que se pede abaixo:
a) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas do início e final do Talude 1 (P1 = Início; P2=Final) e Talude 2 (P3 = Início; P4=Final).
b) Calcular as alturas dos Taludes 1 e 2.

Conteúdos escolhidos para você

2 pág.

Prova - AV2-Topografia

ESTÁCIO

199 pág.

Cálculo de Volumes em Topografia

180 pág.

Geom__tica (1)

UFSJ

5 pág.

AT6

7 pág.

1C2AA20lista20top20II202024 2 pdf

UFOP

Perguntas dessa disciplina

O levantamento altimétrico trata-se da operação que determina as diferenças de nível ou distâncias verticais entre pontos do terreno. O nivelamento...

Considerando essas informações e o conteúdo estudado sobre métodos de nivelamento, assinale a alternativa que representa o nivelamento retratado no...

UNIFESSPA

Nivelamento - Lista de Exercícios 3. Para o nivelamento geométrico, levantado pelo método das visadas extremas: a. Calcular a cota de cada ponto ap...

Os Tipos de Nivelamento Topográfico, utilizados na Engenharia Civil são: A) Nivelamento Geométrico e Nivelamento Trigonométrico; B) Nivelamento de ...

Este método se diferencia dos outros métodos de nivelamento pois está baseado somente na leitura de réguas graduadas, não envolvendo ângulos: Nivel...

Material

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

Você contratou um topógrafo para realizar um levantamento altimétrico no terreno localizado na cidade de Gravatá/PE, para fins de elaboração de um projeto de um Hotel Fazenda. O levantamento altimétrico foi realizado por Nivelamento Geométrico (Nível Eletrônico e Mira Falante) de Classe IN, partindo-se do RN-1 de cota conhecida (CotaRN-1 = 5,096m).
a) Faça o cálculo da caderneta de nivelamento geométrico.
b) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133.

Um topógrafo realizou um levantamento altimétrico por Nivelamento Geométrico para determinar as cotas dos pontos P1, P2, P3, P4 e P5. Nos levantamentos o topógrafo utilizou um Nível óptico e uma mira falante de 4,0m. Durante o levantamento, o topógrafo posicionou o nível e fez uma primeira visada no RN-1 (Cota do RN-1 = 567,921 m), e fez as visadas nos pontos, obtendo-se os resultados indicados.
a) Monte e faça o cálculo da caderneta de nivelamento geométrico.
b) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica para levantamento Classe IN com distância nivelada de 158,0m, como também justifique se o trabalho está satisfatório ou não segundo Norma NBR-13133/94, sabendo que a cota final do Contranivelamento foi de 569,075m.
c) Na hipótese de ocorrer uma inundação na RUA A, com uma Lâmina d´água de 1,0m acima da cota do RN-1, responda se a água irá ultrapassar a cota da soleira da casa (ponto P5), Justifique sua resposta.
d) Determine os desníveis das rampas 1 e 2.

Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IIN ao longo do eixo de uma rodovia previamente locada e estaqueada, realizando as leituras das miras nas estacas indicadas. A Referência de Nível para os trabalhos realizados em campo coincidia com a estaca E. 67+0,00, e seu valor foi de 103,435m. A cota final do contranivelamento foi de 102,227m e existe uma igualdade de estaqueamento E.75+14,730 = 72+10,340.
a) A extensão total do trecho nivelado em km.
b) Faça o cálculo da caderneta de nivelamento geométrico e calcule o valor do erro de fechamento altimétrico, a tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133.

Um Topógrafo foi designado para verificar se a Catenária de uma linha de transmissão que cruza um determinado trecho da Ferrovia Transnordestina, está de acordo com as exigências para o Gabarito Mínimo que a Norma exige. Para isso ele utilizou uma Estação Total capaz de medir distâncias sem o auxílio de prisma a uma distância de até 2000m. Para realizar o levantamento, ele posicionou a estação total no ponto “A” e fez medições nos pontos P1 e P2, obtendo os seguintes dados. Altura do instrumento: i = 1,67m. Ângulo de Inclinação Horizontal: ZP1= 49°45'00" e ZP2= 84°26'33". Utilizando o distanciômetro eletrônico da Estação Total registraram-se os valores correspondentes as distâncias inclinadas segundo a linha de visada: dP1 = 27,62m e dP2 = 21,19m. Sabendo que a cota do RN no Ponto “A” é de 539,189 m, a Altura da Locomotiva é de 3,80m e que o Gabarito Mínimo é de 8,00m, quando uma ferrovia cruza abaixo de uma Linha de Transmissão.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
b) Verificar se o Gabarito Mínimo foi atendido, ou seja, se a Ferrovia Transnordestina cruza o cabo da Linha de Transmissão respeitando o gabarito mínimo.

Você foi designado para realizar um transporte de cota do RN-12 localizado na Praça Oswaldo Cruz até o Terreno de Nº 130, onde será iniciado um levantamento topográfico planialtimétrico para subsidiar a elaboração do projeto de um edifício empresarial. O transporte de altitude foi realizado através de um nivelamento geométrico de Classe IN. Nos trabalhos de campo foram coletadas as leituras da mira nos pontos necessários para realizar o transporte da Cota. Sabendo que a altitude do RN-12 (IBGE) é de 4114 mm e que a distância do RN-12 ao RN-1 implantado é de 250,59m.
a) Calcule a caderneta de Nivelamento e Contranivelamento do transporte de altitude do RN-12 ao RN-1.
b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está satisfatório ou não segundo Norma NBR-13133/94.

Um Engenheiro agrimensor realizou um levantamento altimétrico na Barragem de Tapacurá no estado de Pernambuco, para isso ele utilizou uma Estação Total capaz de medir distâncias sem o auxílio de prisma a uma distância de até 1500m. Para realizar o levantamento, ele posicionou a estação total no ponto “A” e fez medições nos pontos P1 e P2, obtendo os seguintes dados. Altura do instrumento: i = 1,59m Ângulo Zenital: P1= 49°45'00" e P2= 82°26'33" Utilizando o distanciômetro eletrônico da Estação Total registraram-se os valores correspondentes as distâncias inclinadas segundo a linha de visada: dP1 = 27,62m e dP2 = 16,44m Sabendo que a cota do RN no Ponto “A” é de 137,234 m e que a cota de máxima enchente da bacia do reservatório da barragem é de 155,170m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2. b) Determinar qual é a altura da barragem. c) Determinar qual é a folga em relação ao topo da barragem, quando a barragem estiver com seu nível d´água na cota máxima.

Um Engenheiro realizou um levantamento altimétrico estacionando um taqueômetro eletrônico na Estação 1, e fez as seguintes medições ao visar os pontos P1 e P2 no topo dos telhados de uma casa: Altura do aparelho: i = 1,58m Ângulo de Inclinação Horizontal: P1= 31°44'34" e P2= 13°23'57" Utilizando um distanciômetro eletrônico registraram-se os valores correspondentes as distâncias inclinadas segundo a linha de visada: dP1 = 12,27m e dP2 = 22,88m Sabendo que a cota do ponto na Estação 1 é de 128,586 m.
Determine quais as cotas dos pontos P1 e P2 através do preenchimento da caderneta abaixo, e a diferença de nível entre os pontos P1 e P2 referente aos dois telhados da casa.

Um Engenheiro Projetista precisa determinar a altura máxima de aterro de um projeto rodoviário que cruzará uma linha de transmissão da CHESF, para isto ele contratou um topógrafo para medir a Catenária da linha de transmissão no ponto de cruzamento com o eixo do projeto da estrada. Nos levantamentos o topógrafo utilizou uma Estação Total capaz de medir distâncias inclinadas sem uso de prismas. Durante o levantamento, o topógrafo posicionou a estação total no ponto “A” e fez as medições nos pontos P1 e P2, obtendo-se os seguintes resultados. Ângulo de Inclinação Horizontal: P1= 11°20'14" e P2= 41°54'31" Distâncias inclinadas: DIP1 = 23,807m e DIP2 = 31,365m Sabendo que a cota do Ponto “A” é de 487,981 m e que o Gabarito Mínimo é de 12,00m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2. b) Indique e justifique se o Gabarito Mínimo foi respeitado, sabendo que a Altura do Aterro da rodovia no cruzamento com a linha de transmissão é de 5,27m.

Supondo que você é o engenheiro responsável pelo cálculo da vazão e pressão da água que abastece uma residência, para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1, P2, P3 e P4, obtendo-se os seguintes resultados. Ângulo Zenital: ZP1= 67°23'28", ZP2= 69°31'53" e ZP3= 75°38'30". Ângulo de Inclinação Horizontal: αP4= -24°49'49". Distâncias inclinadas: DIP1 = 75,253m, DIP2 = 74,151 m, DIP3 = 71,709m e DIP4 = 16,819m. Sabendo que a cota do Ponto “A” é de 587231mm, a altura do instrumento durante todas as medições foi de 1,58m e que a altura do prisma durante a leitura no ponto P3 foi de 1,780m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 P2, P3 e P4.
b) Determine qual é o Desnível entre a saída da água do Reservatório e a entrada da água que abastece a residência, como também a altura da caixa d’água (distância de P3 a P2).
c) Determine qual é o volume em m³ e em Litros do reservatório, sabendo que ele possui as seguintes dimensões em planta: largura de 3,00m e comprimento de 5,00m.

Durante as obras de construção do Estádio da Arena Pernambuco, foi utilizada a topografia em todos os estágios da obra, desde das etapas de concepção do projeto, como também durante a execução, sobretudo no controle geométrico da obra. Durante a instalação da cobertura do estádio, foram realizadas medições altimétricas para verificar a correta inclinação e posicionamento das estruturas de sustentação que fizeram parte da cobertura do estádio. Supondo que você é o engenheiro responsável pelo controle geométrico da instalação dessa cobertura, e que para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Dados: Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1, P2 e P3, obtendo-se os seguintes resultados. Ângulo Zenital: ZP1= 43°25'26". Ângulo de Inclinação Horizontal: αP2= 30°32'24" e αP3= -5°21'10". Distâncias inclinadas: DIP1 = 49,884m, DIP2 = 68,839m e DIP3 = 17,365m. Sabendo que a cota do Ponto “A” é de 61,563m, a altura do instrumento durante todas as medições foi de 1,620m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Sabendo que deverá haver um desnível entre a extremidade da estrutura metálica de sustentação da coberta do estádio (P1) e sua base de apoio (P2) de 1,25m, verifique se esse desnível foi respeitado. Justifique sua resposta.
c) Verifique se a extremidade da coberta (P4) respeitou a distância vertical de 37,10m, sabendo que o desnível entre o ponto P1 e P4 é de +0,35m.

A empresa de topografia que você trabalha, foi contratada para realizar o levantamento topográfico da Igreja de Santa Isabel na cidade de Paulista/PE, supondo que você foi designado para determinar a altura da torre principal da igreja, para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1 e P2, obtendo-se os seguintes resultados. Ângulo Zenital: Z1=54°31'28" e Z2= 86°24'07". Distâncias inclinadas: DI1 = 41,75m e DH2 = 34,00 m. Sabendo que a cota do Ponto “A” é de 12239mm, a altura do instrumento durante todas as medições foi de 1,52m e que a leitura da Mira no ponto P2 foi de 3658mm.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
b) Determine qual é a altura da torre principal da igreja.

Supondo que você foi designado para realizar o levantamento topográfico para medir o gabarito vertical de um viaduto Rodoviário localizado na BR101/PE, utilizando como equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1, P2 e P3, obtendo-se os seguintes resultados. Sabendo que a cota do Ponto “A” é de 198453mm, a altura do instrumento durante todas as medições foi de 1,630m e que a altura do prisma durante a leitura no ponto P3 foi de 1,890m. Ângulo Zenital: ZP1= 87°57'47", ZP2= 76°03'53" e ZP3= 69°21'12". Distâncias inclinadas: DIP1 = 26,362m, DIP2 = 27,144 m e DIP3 = 28,153m.
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Sabendo que o gabarito mínimo entre o topo do pavimento (P1) e a face inferior da viga do viaduto rodoviário (P2) deverá ser 6,00m, verifique se o Gabarito Mínimo foi respeitado, justificando sua resposta.
c) Considerando o item anterior (b), se o gabarito rodoviário não for respeitado, qual deveria ser a cota do pavimento (ponto P3) para que o gabarito mínimo fosse respeitado.
d) Determine a altura da viga do viaduto rodoviário e o desnível entre os pavimentos das duas pistas rodoviárias (P3 e P1).

Supondo que você foi contratado para medir o valor do deslocamento vertical (Recalque) sofrido por um edifício localizado na Região Metropolitana do Recife (RMR) após um ano de sua conclusão, ocasionado pela acomodação do solo na base da fundação do empreendimento, para essa tarefa você fará uso de uma estação total capaz de fazer leituras ângulos verticais e distância com ou sem a necessidade do uso do Prisma Refletor. Sabendo disso faça o que se pede abaixo: Especificações técnicas do levantamento: Altura do instrumento: i = 1,69m, Altura do Prisma, quando utilizado nas medições: Ap = 1,80m, Ângulos Verticais: P1= 28°23'49", P2= 29°51'40" e P3= 91°19'09", Distância Medidas em Campo: DH1 = 34,890m, DI2 = 74,297m e DH3 = 34,890m, Cota estabelecida para o Ponto “M1” é de 38,129 m.
a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos P1, P2 e P3.

Supondo que você foi contratado para realizar o levantamento altimétrico de um eixo previamente locado e destaqueado, numa interseção na rodovia estadual AP-010, conforme especificações técnicas o eixo precisa ser nivelado e contranivelamento geometricamente, o levantamento deverá se enquadrar na Classe IN, sabendo que o levantamento destina-se a obtenção das cotas de cada uma das estacas do eixo da AP-010, com fins de elaboração do desenho do perfil longitudinal da rodovia nesse trecho levantado está indicado abaixo.
a) Faça o cálculo da caderneta de Contranivelamento indicada abaixo, sabendo que a cota da estaca Est. 532+3,800 usada como partida na etapa do Contranivelamento Geométrico foi de 4,567m.
b) A extensão total do trecho nivelado em metros do intervalo entre as estacas Est. 519+0,00 a Est. 532+3,80.
c) Calcule o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho está satisfatório ou não, segundo a Norma NBR-13133/94, sabendo que a cota do RN-451J usado como partida na etapa do Nivelamento Geométrico foi de 2544mm e que a distância do RN-451J a Est. 519+0,00 é de 40,46m.
d) Desenhe um Croqui do perfil longitudinal do Eixo levantado entre as estacas Est. 519+0,00 a Est. 532+3,80.

Supondo que você foi designado para realizar o levantamento das cotas dos topos dos pilares de uma ponte ferroviária da obra da Ferrovia Transnordestina, deverão estar referenciadas a rede altimétrica de primeira ordem do IBGE, para isso você primeiramente realizou o transporte de cota através de um nivelamento e um contranivelamento de um RN do IBGE (RN-1) localiza a 658,34m do RN implantado na obra da Ponte Ferroviária (RN-2). Portanto primeiramente foi utilizado um nível óptico mecânico e Mira falante para o nivelamento geométrico destinado ao transporte de cota/altitude do RN-1 ao RN-2, e posteriormente com a Estação Total a partir do RN-2 a determinação das cotas/altitudes dos topos dos pilares da ponte ferroviária da obra da Ferrovia Transnordestina.
a) Preencha a caderneta de Nivelamento Geométrico abaixo, correspondente ao transporte de cota/altitude, determinando o valor da cota/altitude do RN-2, sabendo que a cota do RN do IBGE (RN-1) de partida é de 3782mm.
b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está satisfatório ou não segundo Norma NBR-13133/94 para Classe IN, sabendo que a altitude do RN-1 no Contranivelamento realizado posterior ao nivelamento foi de 3777mm.
c) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos topos dos pilares da ponte ferroviária da obra da Ferrovia Transnordestina.

Supondo que você foi designado para realizar o controle geométrico da verticalidade da fachada de um edifício localizado no na cidade de Olinda/PE, sendo esse edifício posicionado com sua fachada frontal voltada para o mar, portanto sujeito aos efeitos agressivos das intempéries. Para essa tarefa você fará uso de uma estação total capaz de fazer leituras de ângulos verticais e distâncias inclinadas sem a necessidade do uso do Prisma Refletor. Sabendo que a cota estabelecida para marco “RN-1” onde a estação total encontra-se centrada e calada é de 67,678m.
a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos utilizados para monitoramento da fachada, localizados no 1º Piso, 5º Piso, 9º Piso e topo do Edifício, pontos P1, P2, P3 e P4 respectivamente.

b) Usando o Ponto P1 como referência, determine o deslocamento horizontal da fachada do edifício nos pontos de monitoramento P2, P3 e P4 (deslocamento máximo).

c) Determine qual é o desnível (diferença de cotas) entre os pontos P1 → P2 e P2 → P3, que correspondem a quatro pavimentos do edifício monitorado, sabendo que o desnível deverá ser de 11,50m, com variação máxima de +/-15cm. Indique se existem desníveis superiores a tolerância indicada (+/-15cm) entre P1 → P2 e P2 → P3, mostrando os valores calculados.

Sabendo que você é responsável pelo levantamento altimétrico de pontos do terreno a direita do eixo locado da obra de construção de uma ferrovia no estado de Pernambuco, sabendo que o posicionamento planimétrico desses pontos foi realizado com o emprego de trena de aço devidamente calibrada, materializados em campo através de piquetes de madeira, sendo os mesmos amarrados através de distâncias horizontais perpendiculares ao eixo, partido das suas respectivas estacas do eixo do projeto da ferrovia. Sabendo também que a cota do RN-1 de partido do nivelamento geométrico do eixo previamente nivelado geometricamente é de 645,345m.
a) Preencha a caderneta de Nivelamento Geométrico abaixo, correspondente ao nivelamento do Eixo da Ferrovia, determinando o valor das cotas das estacas do eixo (Est. 234 a Est. 241).

b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está satisfatório ou não para Classe IN, sabendo que a cota do RN-1 no final do contranivelamento realizado posterior ao nivelamento do eixo foi de 645,348m.

c) Preencha a caderneta de Nivelamento abaixo, determinando as cotas do terreno a direita do eixo da obra de construção de uma ferrovia.

Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IIN ao longo do eixo do segmento que abrange uma interseção da rodovia BR232/PE, próximo a cidade da Salgueiro/PE, previamente locada e estaqueada, realizando as leituras das miras nas estacas indicadas abaixo. Durante os trabalhos de campo, o topógrafo implantou uma Referência de Nível denominada de RN-1, e seu valor foi de 1024,455m, portanto para você obter as cotas de cada uma das estacas do eixo da estrada e com isso poder desenhar o perfil longitudinal da rodovia, será necessário calcular a caderneta de nivelamento indicada abaixo, como também é necessário verificar se o erro cometido no levantamento é tolerável ou não, sabendo que a cota do final do contranivelamento foi de 1024,460m.
a) Faça o cálculo da caderneta de nivelamento geométrico e indique o ponto mais baixo do eixo da BR232/PE nesse segmento.

b) Faça um croqui do perfil longitudinal do eixo da Rodovia Nivelada geometricamente, este perfil deverá ter como eixo da ordenada as cotas das estacas e no eixo da abscissa as estacas do eixo da rodovia.

c) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho está satisfatório ou não, segundo Norma NBR-13133/94.

Supondo que você é o responsável pela aprovação da execução dos taludes de um corte construído na rodovia BR-416/AL, verificando se as alturas dos taludes de corte executados não ultrapassaram os 8,0m. Para essa tarefa você foi a campo juntamente com um topógrafo para realizar um levantamento topográfico altimétrico com uma estação total, tripé, bastão com prisma colocado numa altura constante de Ap=1,80m, e por fim uma trena, esses equipamentos destinados para medir as cotas de pontos localizados nos taludes do corte da estrada, posicionados no Talude 1 (P1 e P2) e no Talude 2 (P3 e P4), para o levantamento foi utilizado o marco altimétrico RN-1. Para iniciar os trabalhos de levantamento, foi necessário realizar inicialmente um transporte de altitude para o RN-1, partindo-se do RN-5861 (Cota = 212,567m) do IBGE, sendo o transporte realizado por meio de nivelamento geométrico.
a) Calcule a caderneta de Nivelamento Geométrico do transporte de altitude do RN-5861 ao RN-1.
b) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos pontos levantados no Talude 1 (P1 e P2) e no Talude 2 (P3 e P4).
c) Calcular as alturas dos Taludes 1 e 2, verificando se um deles ultrapassou os 8,0m e o desnível entre eles.

Sabendo que você é responsável pela medição da inclinação dos taludes de um aterro sanitário, localizado na cidade de Olinda/PE. Para essa tarefa você foi a campo juntamente com um topógrafo para realizar um levantamento topográfico altimétrico utilizando uma estação total, tripé, bastão com prisma e trena para determinar as cotas do início e final do Talude 1 (P1 = Início; P2=Final) e Talude 2 (P3 = Início; P4=Final), utilizando o marco altimétrico (RN-1) de cota 1.275,789m.
Pelo exposto anteriormente, faça o que se pede abaixo:
a) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas do início e final do Talude 1 (P1 = Início; P2=Final) e Talude 2 (P3 = Início; P4=Final).
b) Calcular as alturas dos Taludes 1 e 2.

Conteúdos escolhidos para você

2 pág.

Prova - AV2-Topografia

ESTÁCIO

199 pág.

Cálculo de Volumes em Topografia

180 pág.

Geom__tica (1)

UFSJ

5 pág.

AT6

7 pág.

1C2AA20lista20top20II202024 2 pdf

UFOP

Perguntas dessa disciplina

O levantamento altimétrico trata-se da operação que determina as diferenças de nível ou distâncias verticais entre pontos do terreno. O nivelamento...

Considerando essas informações e o conteúdo estudado sobre métodos de nivelamento, assinale a alternativa que representa o nivelamento retratado no...

UNIFESSPA

Nivelamento - Lista de Exercícios 3. Para o nivelamento geométrico, levantado pelo método das visadas extremas: a. Calcular a cota de cada ponto ap...

Os Tipos de Nivelamento Topográfico, utilizados na Engenharia Civil são: A) Nivelamento Geométrico e Nivelamento Trigonométrico; B) Nivelamento de ...

Este método se diferencia dos outros métodos de nivelamento pois está baseado somente na leitura de réguas graduadas, não envolvendo ângulos: Nivel...

Prévia do material em texto

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 1

1- Compor a tabela de nivelamento Geométrico, calculando as cotas dos pontos visados de 2 a 7, sabendo que foram
realizadas leituras das miras em metros e indicadas no desenho abaixo, como também o RN-1 apresenta Cota igual a
234,541m.

2- Um engenheiro civil fez um nivelamento geométrico composto com múltiplas estações, realizando as leituras das miras
em milímetros e indicadas no desenho abaixo. Portanto, pede-se que calcule a caderneta de nivelamento, verifique se o
erro cometido no levantamento está dentro da tolerância, sabendo-se que do RN-1 até o ponto 9 tem distância igual a
520m, que a Cota do RN-1 é de 558,893m e que a Cota do Ponto RN-1 no Contranivelamento foi de 558,895m, como
também a tolerância para esse levantamento será de T=12mm.(k)1/2


ESTAÇÃO PONTOS VISADOS
LEITURAS (mm) PR
(mm)
COTA
(mm)
OBSERVAÇÕES
Ré Vante
1
1
1
1
1
1
1
1
1
1
1
1
1
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 2

3- Foi realizado o transporte de RN conforme a figura abaixo, partindo-se do RN1 (cota 123,456m) ao RN2, as seguintes
leituras foram tomadas em milímetros, na ordem em que foram coletadas: 280; 1077; 1790; 1399; 1686; 687; 1201; 3002;
2914; 417. Prepare e complete as anotações de campo na caderneta abaixo, calculando o erro cometido, sabendo-se que a
cota da RN2 deverá ser de 124,751m, verificar se o erro cometido é admissível, sabendo que a tolerância para o
levantamento é de T=12mm.(k)1/2

ESTAÇÃO PONTOS VISADOS
LEITURAS (mm) PR
(mm)
COTA
(mm)
OBSERVAÇÕES
Ré Vante
1
1
1
1
1
1
1
1
1
1
1

4- Compor a tabela de nivelamento Geométrico, calculando as cotas dos pontos visados, sabendo-se que a cota do Ponto 1
é de 125,768m.


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 3

5- Para o nivelamento geométrico composto com múltiplas estações, calcule a caderneta de nivelamento e o erro
cometido, verificando se o mesmo está dentro ou fora da tolerância admissível para levantamento geométrico Classe IIN.

ESTAÇÃO
PONTOS
VISADOS
Leitura (mm)
PR (mm)
Cota
(mm)
OBS:
ESTACA Ré Vante
I
0 + 0.00 1470

 Est. 0 = RN =50000mm
1 + 0.00 1660
2 + 0.00 2220
3 + 0.00 1840
II
3 + 0.00 2457


4 + 0.00 2222
5 + 0.00 2380
6 + 0.00 2700
III
6 + 0.00 3112


7 + 0.00 3004
8 + 0.00 3022
9 + 0.00 3111
10 + 0.00 3000
IV
10 + 0.00 2888


11 + 0.00 2777
12 + 0.00 2420
13 + 0.00 2338
14 + 0.00 2000




Classe do levantamento IIN
Cota do RN de partida = 50000mm

CFINAL_CONTRANIVELAMENTO = 50007mm

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 4

6- Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IN ao longo do eixo de uma rodovia
previamente locada e estaqueada, realizando as leituras das miras nas estacas indicadas no Croqui abaixo. Após os
trabalhos de campo, o topógrafo forneceu as leituras da mira coletadas em campo em cada estaca e indicou que a
Referência de Nível para os trabalhos realizados em campo coincidia com a estaca E. 4+0,00, e seu valor foi de 145,781m,
portanto para você obter as cotas de cada uma das estacas do eixo da estrada e com isso poder desenhar o perfil
longitudinal da rodovia, será necessário calcular a caderneta de nivelamento indicada abaixo, como também é necessário
verificar se o erro cometido no levantamento é tolerável ou não, sabendo que a cota final do contranivelamento foi de
145,787m. Responda o que se pede abaixo:

a) A extensão total do trecho nivelado em km.
b) Faça o cálculo da caderneta de nivelamento geométrico.
c) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica e justifique se o trabalho está satisfatório ou
não segundo Norma NBR-13133.



ESTAÇÃO ESTACAS
LEITURAS (mm) PR
(mm)
COTA
(m)
OBSERVAÇÕES
Ré Vante
1
1
1
1
1
1
1
1
1
1
1
1



UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 5

7- Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IIN ao longo do eixo de uma rodovia
previamente locada e estaqueada, realizando as leituras das miras nas estacas indicadas no Croqui abaixo. Após os
trabalhos de campo, o topógrafo forneceu as leituras da mira coletadas em campo em cada estaca e indicou que a
Referência de Nível para os trabalhos realizados em campo coincidia com a estaca E. 8+0,00, e seu valor foi de 532,971m,
portanto para você obter as cotas de cada uma das estacas do eixo da estrada e com isso poder desenhar o perfil
longitudinal da rodovia, será necessário calcular a caderneta de nivelamento indicada abaixo, como também é necessário
verificar se o erro cometido no levantamento é tolerável ou não, sabendo que a cota final do contranivelamento foi de
532,983m e que existe uma igualdade de estaqueamento E.15+0,00 = 17+10,50, conforme indicado no croqui abaixo.
Responda o que se pede abaixo:

a) A extensão total do trecho nivelado em km.
b) Faça o cálculo da caderneta de nivelamento geométrico.
c) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica e justifique se o trabalho está satisfatório ou
não segundo Norma NBR-13133.



ESTAÇÃO ESTACAS
LEITURAS (mm)
PR
(mm)
COTA
(m)
OBSERVAÇÕES
Ré Vante
I 8+0,000 1294 -
I 10+0,000 - 1597
I 12+0,000 - 1078
I 14+0,000 - 806
II 14+0,000 2398 -
II 18+0,000 - 1893
II 20+0,000 - 1396
II 22+0,000 - 956
III 22+0,000 1567 -
III 24+0,000 - 2430
III 26+0,000 - 3556
III 27+2,372 - 2098





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 6

8- Você foi designado para realizar um transporte de cota de um RN-4X localizado na entrada do bloco da Reitoria da
UNICAP até o Museu, conforme indicado no desenho da UNIBASE abaixo. O transporte de cota foi realizado através de um
nivelamento geométrico composto de Classe IN, nos trabalhos de campo foram coletadas as leituras da mira nos pontos
necessários para realizar o transporte da Cota (tabela abaixo). Sabendo que a cota do RN-4X é de 3345mm em relação ao
Nível Médio do Mar – NMM e que a distância do RN-4X ao RN-1 é de 257m. Responda o que se pede abaixo:

Estação Visada de RÉ (mm) Visada de Vante (mm)
I 1567 1265
II 879 1245
III 2341 1891
IV 719 2345
V 1378 882
a) Monte e faça o cálculo da caderneta de transporte de Cota do RN-4X ao RN-1.
b) Calcular o valor do erro de fechamento altimétrico, sabendo que a cota final do contranivelamento foi de 3352m, a
tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo Norma NBR-13133.




RN-4X
I
IIda visado de Vante da Estação II no ponto Auxiliar 2 (Aux-2).

c) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o
trabalho está satisfatório ou não segundo Norma NBR-13133/94, sabendo que a altitude do RN-1 no
Contranivelamento realizado posterior ao nivelamento foi de 5782mm.


Caderneta de Nivelamento
ESTAÇÃO Pontos Visados
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)








1245 345
672 ?
945 1021
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 47

49 - Você foi designado para checar e aprovar um transporte de altitude do RN-1 pertencente e Rede
Brasileira de Primeira Ordem (IBGE), até o início do levantamento de uma rua a ser pavimentada, com fins
de elaboração de um projeto viário. O levantamento foi realizado por meio de nivelamento geométrico
(Mira e Nível), com levantamento do tipo Classe IN, nos trabalhos de campo foram coletadas as leituras da
mira nos pontos necessários para realizar o transporte da altitude (desenho abaixo). Sabendo que a
altitude do RN-1 (IBGE) é de 4561mm e que a distância do RN-1 ao RN-2 implantado é de 150,59m.
Responda o que se pede abaixo:

a) Calcule a cota do RN-2 implantado para o levantamento da rua a ser pavimenta, preenchendo a tabela
abaixo, mas sabendo que o topógrafo não anotou a visada de Vante da Estação II para o ponto Aux-2,
entretanto o ponto Aux-2 usado no levantamento pelo topógrafo, coincide com um RN de altitude
previamente conhecida e pertencente a Rede altimétrica da PCR - Prefeitura da Cidade do Recife (Desnível
entre a rede altimétrica do IBGE e da PCR é de 1,323m), e que a rede da PCR está referenciada ao nível
mínimo do mar e o IBGE o nível médio do mar, e sabendo também que a Altitude do RN da PCR é de 4,351m.

b) Determine o valor da visado de Vante da Estação II no ponto Auxiliar 2 (Aux-2).

c) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o
trabalho está satisfatório ou não segundo Norma NBR-13133/94, sabendo que a altitude do RN-1 no
Contranivelamento realizado posterior ao nivelamento foi de 4565mm.


Caderneta de Nivelamento
ESTAÇÃO Pontos Visados
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)








1245 345
678 ?
945 1037
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 48


50 - Um engenheiro civil fez um nivelamento geométrico composto com 2 estações, destinado ao
levantamento altimétrico dos vértices de uma poligonal fechada na mesma base, para isso ele realizou um
nivelamento geométrico com Mira Falante e Nível, fazendo as leituras na mira, e mostrada no desenho
abaixo com seus valores expressos em metros. Sabendo disso faça o que se pede abaixo:

a) Pede-se que calcule a caderneta de nivelamento geométrico, determinando assim as cotas dos vértices
da poligonal levantada altimetricamente.

b) Verifique se o erro cometido no levantamento está dentro da tolerância altimétrica ou não, sabendo-se
que a distância nivelada foi de 467,34m, que a Cota do RN de partida é de 100,912m e que a Cota do Ponto
RN no Contranivelamento foi de 100923mm, como também que a tolerância para esse levantamento será
correspondente a Classe IIN.





CADERNETA DE NIVELAMENTO
ESTAÇÃO PONTOS VISADOS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)










UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 49


51 - Um engenheiro civil fez um nivelamento geométrico composto com 2 estações, destinado ao
levantamento altimétrico dos vértices de uma poligonal fechada na mesma base, para isso ele realizou um
nivelamento geométrico com Mira Falante e Nível, fazendo as leituras na mira, e mostrada no desenho
abaixo com seus valores expressos em metros. Sabendo disso faça o que se pede abaixo:

a) Pede-se que calcule a caderneta de nivelamento geométrico, determinando assim as cotas dos vértices
da poligonal levantada altimetricamente.

b) Verifique se o erro cometido no levantamento está dentro da tolerância altimétrica ou não, sabendo-se
que a distância nivelada foi de 467,34m, que a Cota do RN de partida é de 4981mm e que a Cota do Ponto
RN no Contranivelamento foi de 4,993m, como também que a tolerância para esse levantamento será
correspondente a Classe IN.





CADERNETA DE NIVELAMENTO
ESTAÇÃO PONTOS VISADOS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)










UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 50


52 - Supondo que você foi contratado para realizar o levantamento altimétrico de um eixo previamente locado e
estaqueado, numa interseção na rodovia estadual AP-010, conforme especificações técnicas o eixo precisa ser nivelado e
contranivelamento geometricamente, o levantamento deverá se enquadrar na Classe IN, sabendo que o levantamento
destina-se a obtenção das cotas de cada uma das estacas do eixo da AP-010 , com fins de elaboração do desenho do perfil
longitudinal da rodovia nesse trecho levantado está indicado abaixo, responda o que se pede:

a) Faça o cálculo da caderneta de Contranivelamento indicada abaixo, sabendo que a cota da estaca Est. 532+3,800 usada
como partida na etapa do Contranivelamento Geométrico foi de 4,567m.

b) A extensão total do trecho nivelado em metros do intervalo entre as estacas Est. 519+0,00 a Est. 532+3,80.

c) Calcule o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho está
satisfatório ou não, segundo a Norma NBR-13133/94, sabendo que a cota do RN-451J usado como partida na etapa do
Nivelamento Geométrico foi de 2544mm e que a distância do RN-451J a Est. 519+0,00 é de 40,46m.

d) Desenhe um Croqui do perfil longitudinal do Eixo levantado entre as estacas Est. 519+0,00 a Est. 532+3,80.



ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
5
532+3,800 1454 -
531 - 1401
530 - 1471
6
530 556 -
529 - 890
528 - 1045
527 - 1289
526 - 1456
7
526 656 -
525 - 967
524 - 1076
523 - 1345
521 - 1456
8
521 1531
520 1675
519 1798
RN-451J - 1841 RN da partida

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 51

53 - Supondo que você foi designado para verificar as cotas de topo de coroamento dos pilares de apoio de um
equipamento pertencente a uma fábrica de cimento, a ser construída na divisa dos estados de Pernambuco e Paraíba,
sabendo que os pilares de apoio P1, P3 e P5, conforme especificação técnica do fabricante do equipamento, deverão ficar
58cm mais altos que seus pilares frontais (P1 -> P2, P3 -> P4 e P5 -> P6), e não poderão ter desnível superior a +/-10mm,
pois desníveis superior a esse poderão comprometer a integridade da máquina, por gerar vibrações indesejáveis que
causariam comprometimento ao funcionamento doequipamento. Para essa tarefa você fará uso de uma estação total
capaz de realizar leituras de ângulos verticais e distâncias sem a necessidade do uso do Prisma Refletor.Cota estabelecida
para marco “RN-1” é de 67,678m.

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas do topo de coroamento dos pilares de
apoio do equipamento pertencente a fábrica de cimento, pilares de P1 a P6.

b) Indique quais pilares estão fora do valor limite de desnível, conforme especificação técnica do fabricante do
equipamento a ser instalado na fábrica de cimento, preencha também a última coluna da planilha abaixo.

c) Com relação as duas linhas de pilares, Linha 1 (P1, P3 e P5) Linha 2 (P2, P4 e P6), verifique se existem desníveis
superiores a tolerância de +/-10mm entre os pilares da Linha 1 e da Linha 2, determinando suas discrepâncias.




Estação
 Nivelamento Trigonométrico
Pontos
Visados
Ai Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm)
Desnível entre os
Pilares (mm)
Inclinada
(m) (m)
1
P1 1,62 Z=75°59'36" 30,74 P1 - P2
P2 1,62 Z=74°33'26" 25,74 Valor = _______
P3 1,62 Z=76°12'45" 31,24 P3 - P4
P4 1,62 =15°5'25" 26,33 Valor = _______
P5 1,62 =13°15'20" 32,51 P5 - P6
P6 1,62 =14°16'10" 27,83 Valor = _______
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 52

54 - Supondo que você foi designado para verificar as cotas de topo de coroamento dos pilares de apoio de um
equipamento pertencente a uma fábrica de cimento, a ser construída na divisa dos estados de Pernambuco e Paraíba,
sabendo que os pilares de apoio P1, P3 e P5, conforme especificação técnica do fabricante do equipamento, deverão ficar
57cm mais altos que seus pilares frontais (P1 -> P2, P3 -> P4 e P5 -> P6), e não poderão ter desnível superior a +/-20mm,
pois desníveis superior a esse poderão comprometer a integridade da máquina, por gerar vibrações indesejáveis que
causariam comprometimento ao funcionamento do equipamento. Para essa tarefa você fará uso de uma estação total
capaz de realizar leituras de ângulos verticais e distâncias sem a necessidade do uso do Prisma Refletor.Cota estabelecida
para marco “RN-1” é de 14,567m.

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas do topo de coroamento dos pilares de
apoio do equipamento pertencente a fábrica de cimento, pilares de P1 a P6.

b) Indique quais pilares estão fora do valor limite de desnível, conforme especificação técnica do fabricante do
equipamento a ser instalado na fábrica de cimento, preencha também a última coluna da planilha abaixo.

c) Com relação as duas linhas de pilares, Linha 1 (P1, P3 e P5) Linha 2 (P2, P4 e P6), verifique se existem desníveis
superiores a tolerância de +/-10mm entre os pilares da Linha 1 e da Linha 2, determinando suas discrepâncias.




Estação
 Nivelamento Trigonométrico
Pontos
Visados
Ai Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm)
Desnível entre os
Pilares (mm)
Inclinada
(m) (m)
1
P1 1,55 Z=75°59'36" 30,74 P1 - P2
P2 1,55 =15°26'44" 25,74 Valor = _______
P3 1,55 Z=76°12'45" 31,24 P3 - P4
P4 1,55 Z=74°54'35" 26,33 Valor = _______
P5 1,55 =13°15'55" 32,51 P5 - P6
P6 1,55 Z=75°43'55" 27,83 Valor = _______

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 53

55- Supondo que você foi designado para realizar o levantamento das cotas dos topos dos pilares de uma ponte ferroviária
da obra da Ferrovia Transnordestina, deverão estar referenciadas a rede altimétrica de primeira ordem do IBGE, para isso
você primeiramente realizou o transporte de cota através de um nivelamento e um contranivelamento de um RN do IBGE
(RN-1) localiza a 658,34m do RN implantado na obra da Ponte Ferroviária (RN-2). Portanto primeiramente foi utilizado um
nível óptico mecânico e Mira falante para o nivelamento geométrico destinado ao transporte de cota/altitude do RN-1 ao
RN-2, e posteriormente com a Estação Total a partir do RN-2 a determinação das cotas/altitudes dos topos dos pilares da
ponte ferroviária da obra da Ferrovia Transnordestina. Sabendo disso responda o que se pede abaixo.

a) Preencha a caderneta de Nivelamento Geométrico abaixo, correspondente ao transporte de cota/altitude,
determinando o valor da cota/altitude do RN-2, sabendo que a cota do RN do IBGE (RN-1) de partida é de 3782mm.

b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está
satisfatório ou não segundo Norma NBR-13133/94 para Classe IN, sabendo que a altitude do RN-1 no Contranivelamento
realizado posterior ao nivelamento foi de 3777mm.

c) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos topos dos pilares da ponte
ferroviária da obra da Ferrovia Transnordestina.




Caderneta de Nivelamento Geométrico - Transporte de Cota
ESTAÇÃO Pontos Visados
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-1 1435 -
Aux-1 - 907
2
Aux-1 1234 -
RN-2 - 1879

Caderneta de Nivelamento Trigonométrico
Estação
Pontos Visados
Pilares
Ai Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm) Inclinada
(m) (m)
A
P1 1,62 Z=75°58'36" 30,74
P2 1,62 Z=73°11'45" 25,74
P3 1,62 Z=76°12'45" 31,24

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 54

56- Supondo que você foi designado para realizar o levantamento das cotas dos topos dos pilares de uma ponte ferroviária
da obra da Ferrovia Transnordestina, deverão estar referenciadas a rede altimétrica de primeira ordem do IBGE, para isso
você primeiramente realizou o transporte de cota através de um nivelamento e um contranivelamento de um RN do IBGE
(RN-1) localiza a 358,34m do RN implantado na obra da Ponte Ferroviária (RN-2). Portanto primeiramente foi utilizado um
nível óptico mecânico e Mira falante para o nivelamento geométrico destinado ao transporte de cota/altitude do RN-1 ao
RN-2, e posteriormente com a Estação Total a partir do RN-2 a determinação das cotas/altitudes dos topos dos pilares da
ponte ferroviária da obra da Ferrovia Transnordestina. Sabendo disso responda o que se pede abaixo.

a) Preencha a caderneta de Nivelamento Geométrico abaixo, correspondente ao transporte de cota/altitude,
determinando o valor da cota/altitude do RN-2, sabendo que a cota do RN do IBGE (RN-1) de partida é de 109345mm.

b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está
satisfatório ou não segundo Norma NBR-13133/94 para Classe IIN, sabendo que a altitude do RN-1 no Contranivelamento
realizado posterior ao nivelamento foi de 109358mm.

c) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos topos dos pilares da ponte
ferroviária da obra da Ferrovia Transnordestina.




Caderneta de Nivelamento Geométrico - Transporte de Cota
ESTAÇÃO Pontos Visados
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-1 1435 -
Aux-1 - 907
2
Aux-1 1234 -
RN-2 - 1879

Caderneta de Nivelamento Trigonométrico
Estação
Pontos Visados
Pilares
Ai Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm) Inclinada
(m) (m)
A
P1 1,72 Z=90°59'12" 10,969
P2 1,72 Z=90°59'45" 11,486
P3 1,72 Z=90°50'56" 13,911

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila deExercícios de Nivelamento Geométrico e Trigonométrico Página 55

57 - Supondo que você foi designado para realizar o controle geométrico da verticalidade da fachada de um edifício
localizado no na cidade de Olinda/PE, sendo esse edifício posicionado com sua fachada frontal voltada para o mar, portanto
sujeito aos efeitos agressivos das intempéries. Para essa tarefa você fará uso de uma estação total capaz de fazer leituras
de ângulos verticais e distâncias inclinadas sem a necessidade do uso do Prisma Refletor.Sabendo que a cota estabelecida
para marco “RN-1” onde a estação total encontra-se centrada e calada é de 67,678m, determinar o que se pede
abaixo.

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos utilizados para
monitoramento da fachada, localizados no 1º Piso, 5º Piso, 9º Piso e topo do Edifício, pontos P1, P2, P3 e P4
respectivamente.

b) Usando o Ponto P1 como referência, determine o deslocamento horizontal da fachada do edifício nos pontos
de monitoramento P2, P3 e P4 (deslocamento máximo).

c) Determine qual é o desnível (diferença de cotas) entre os pontos P1 → P2 e P2 → P3, que correspondem a
quatro pavimentos do edifício monitorado, sabendo que o desnível deverá ser de 11,50m, com variação máxima
de +/-15cm. Indique se existem desníveis superiores a tolerância indicada (+/-15cm) entre P1 → P2 e P2 → P3,
mostrando os valores calculados.



Estação Pontos Visados
Ai Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm) Inclinada
(m) (m)
1
P1 1,62 Z=81°55'06" 29,193
P2 1,62 Z=61°53'01" 32,814
P3 1,62 Z=47°10'13" 39,516
P4 1,62 Z=34°55'15" 50,752
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 56

58 - Supondo que você foi designado para realizar o controle geométrico da verticalidade da fachada de um edifício
localizado no na cidade de Olinda/PE, sendo esse edifício posicionado com sua fachada frontal voltada para o mar, portanto
sujeito aos efeitos agressivos das intempéries. Para essa tarefa você fará uso de uma estação total capaz de fazer leituras
de ângulos verticais e distâncias inclinadas sem a necessidade do uso do Prisma Refletor.Sabendo que a cota estabelecida
para marco “RN-1” onde a estação total encontra-se centrada e calada é de 12,978m, determinar o que se pede
abaixo.

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos utilizados para
monitoramento da fachada, localizados no 1º Piso, 5º Piso, 9º Piso e topo do Edifício, pontos P1, P2, P3 e P4
respectivamente.

b) Usando o Ponto P1 como referência, determine o deslocamento horizontal da fachada do edifício nos pontos
de monitoramento P2, P3 e P4 (deslocamento máximo).

c) Determine qual é o desnível (diferença de cotas) entre os pontos P1 → P2 e P2 → P3, que correspondem a
quatro pavimentos do edifício monitorado, sabendo que o desnível deverá ser de 11,55m, com variação máxima
de +/-15cm. Indique se existem desníveis superiores a tolerância indicada (+/-15cm) entre P1 → P2 e P2 → P3,
mostrando os valores calculados.



Estação Pontos Visados
Ai Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm) Inclinada
(m) (m)
1
P1 1,70 Z=81°55'06" 29,193
P2 1,70 Z=61°54'24" 32,838
P3 1,70 Z=47°13'32" 39,557
P4 1,70 Z=34°59'08" 50,792
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 57


59 - Você foi designado para realizar um transporte de cota do RN-30 localizado na Rua Fernandes Vieira, conforme
indicado no desenho abaixo, até o Terreno de Nº 400, onde será iniciado um levantamento topográfico
planialtimétrico destinado a elaboração do projeto de um edifício empresarial. O transporte de altitude foi realizado
através de um nivelamento geométrico de Classe IN. Sabendo que a altitude do RN-30 é de 3876mm e que a distância
do RN-30 ao RN-1 é de 286,23m. Sabendo disso responda o que se pede abaixo:

a) Calcule a caderneta de Nivelamento e Contranivelamento do transporte de altitude do RN-30ao RN-1.
b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e se o trabalho estiver satisfatório
conforme a Norma NBR-13133/94, realizar a compensação do levantamento, encontrando dessa forma a Cota do RN-
1 ajustada.




Acima é mostrada uma planta com o caminhamento do Transporte a Altitude do RN-30 (IBGE) ao RN – 1 (OBRA) - NIVELAMENTO

Caderneta de Nivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-30 1187 RN do IBGE
Aux-1 1234
2
Aux-1 1356
Aux-2 1789
3
Aux-2 1945
RN-1 1126

Caderneta de Contranivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
3
RN-1 1068
Aux-3 2128
4
Aux-3 1360
Aux-4 1534
5
Aux-4 1489
RN-30 588 RN do IBGE

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 58

60 - Sabendo que você é responsável pelo levantamento altimétrico de pontos do terreno a direita do eixo locado da obra
de construção de uma ferrovia no estado de Pernambuco, sabendo que o posicionamento planimétrico desses pontos foi
realizado com o emprego de trena de aço devidamente calibrada, materializados em campo através de piquetes de
madeira, sendo os mesmos amarrados através de distâncias horizontais perpendiculares ao eixo, partido das suas
respectivas estacas do eixo do projeto da ferrovia. Sabendo também que a cota do RN-1 de partido do nivelamento
geométrico do eixo previamente nivelado geometricamente é de 645,345m, determine o que se pede abaixo:




Caderneta de Nivelamento Geométrico
ESTAÇÃO Pontos Visados
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-1 243 -
234 - 447
235 - 765
236 - 1087
237 - 1408
2
237 467 -
238 - 797
 239 - 1123
 240 - 1450
 241 - 1778


Estação Pontos Visados
Ai Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm) Horizontal
(m) (m)
Estaca
241
P1 1,52 Z=88°49'10"
P2 1,52 Z=87°56'44"
P3 1,52 Z=89°35'16"
P4 1,52 = - 0°55'29"
P5 1,52 = - 2°12'46"

a) Preencha a caderneta de Nivelamento
Geométrico abaixo, correspondente ao nivelamento
do Eixo da Ferrovia, determinando o valor das cotas
das estacas do eixo (Est. 234 a Est. 241).

b) Calcular o valor do erro de fechamento
altimétrico e a tolerância altimétrica, e por fim
justifique se o trabalho está satisfatório ou não para
Classe IN, sabendo que a cota do RN-1 no final do
contranivelamento realizado posterior ao
nivelamento do eixo foi de 645,348m.

c) Preencha a caderneta de Nivelamento abaixo,
determinando as cotas do terreno a direita do eixo
da obra de construção de uma ferrovia.
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 59

61 - Sabendo que você é responsável pelas medições dos volumes de aterro a serem executados num pequeno trecho
da obra de duplicação da rodovia BR408/PE entre as cidades de Carpina/PE e Nazaré da Mata/PE. O segmento a ser
medido tem 345,456m de extensão, para isso você fez uso de uma estação total e prisma refletivo, e realizou medições
no leito da nova pista em construção (pista direita do desenho) e na pista existente (pista esquerda do desenho),
sendo essa última servido de parâmetro, pois as duas pistas (direita e esquerda)ficarão com sua pista (faixa de
rolamento dos veículos) na mesma cota.

a) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos pontos utilizados para
verificação dos volumes de terraplenagem para execução da nova pista da BR-408/PE.

b) Faça o cálculo do volume de aterro necessário para finalizar a nova pista em construção da BR-408/PE (pista
direita do desenho), sabendo que para isso você utilizará como espessura de camada de aterro a diferença entre as
médias das cotas medidas no leito da nova pista em construção (P4, P5, P6 e P7) e as cotas medidas na pista existente
(P1, P2 e P3), sabendo também que a largura total da nova pista em construção será de 12,0m.

c) Para verificar a correta inclinação longitudinal da nova pista em construção da BR-408/PE, você precisará checar
se o desnível dos pontos levantados P7 e P5 e dos pontos P6 e P4 possuem valores iguais a 23cm, admitindo como
valor aceitável uma tolerância máxima admissível de +/-10mm, portanto verifique se os valores dos desníveis estão
dentro da tolerância.



Estação
Pontos
Visados
Altura do Prisma
(m)
Ai Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm)
Inclinada
(m) (m)
Única
P1 1,80 1,62 Z=89°59'58" 361,460
P2 1,80 1,62 Z=89°56'31" 361,670
P3 1,80 1,62 Z=90°00'05" 189,260
P4 2,00 1,62 = - 1°32'21" 362,550
P5 2,00 1,62 = - 1°58'56" 278,490
P6 2,00 1,62 = - 6°43'34" 84,038
P7 2,00 1,62 = - 9°52'17" 57,510


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 60

62 - Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IIN ao longo do eixo do
segmento que abrange uma interseção da rodovia BR232/PE, próximo a cidade da Salgueiro/PE, previamente locada
e estaqueada, realizando as leituras das miras nas estacas indicadas abaixo. Durante os trabalhos de campo, o
topógrafo implantou uma Referência de Nível denominada de RN-1, e seu valor foi de 1024,455m, portanto para você
obter as cotas de cada uma das estacas do eixo da estrada e com isso poder desenhar o perfil longitudinal da rodovia,
será necessário calcular a caderneta de nivelamento indicada abaixo, como também é necessário verificar se o erro
cometido no levantamento é tolerável ou não, sabendo que a cota do final do contranivelamento foi de 1024,460m.
Sabendo disso responda o que se pede abaixo:

a) Faça o cálculo da caderneta de nivelamento geométrico e indique o ponto mais baixo do eixo da BR232/PE nesse
segmento.

b) Faça um croqui do perfil longitudinal do eixo da Rodovia Nivelada geometricamente, este perfil deverá ter como
eixo da ordenada as cotas das estacas e no eixo da abscissa as estacas do eixo da rodovia.

c) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho
está satisfatório ou não, segundo Norma NBR-13133/94.




ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (m)
1
RN-1 3689
 Marco Altimétrico
18 2796

19 2010

20 1539

21 1121

21 947

22 1054

23 1392

24 1845

25 2338

26 2983

27 3120
2
27 3979

28 3722

29 2529

30 1692

31 872

31+12,45 456

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 61


63 - Você foi designado para medir as cotas das bocas dos furos de sondagem, de investigação geotécnica de um
terreno destinado a construção de uma fábrica de cimento próximo a cidade de Goiana/PE ao norte do estado de
Pernambuco, para isso você fará uso de um teodolito que ficará centrado de calado na estaca Est. 0+0,00 e uma trena,
a locação dos furos de sondagem foram realizados previamente com uso de um teodolito, através de medidas de
ângulos horizontais (estacionado na Est. 0+0,00 e ré na estaca Est. 5+18,56) e um eixo estaqueado, conforme desenho
indicado abaixo. . Sabendo que a altitude da Estaca Est. 5+18,56 no final do nivelamento foi de 56356mm. Responda o
que se pede abaixo:















Caderneta de Contranivelamento Geométrico
ESTAÇÃO Pontos Visados
LEITURAS (mm) PR COTA
OBS
Ré Vante (mm) (mm)
3
5+18,56 343 -
5 - 443
4+5,34 - 694
4 - 764
3 - 789
2 - 1087
4
2 1234 -
1 - 1034
0 - 797
RN-1 - 597


Estação Pontos Visados Ai (m) Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm) Horizontal (DH) (m)

Estaca
0+0,00
P1 1,65 Z=90°45'11"
P2 1,65 Z=91°40'44"
P3 1,65 Z=90°45'16"
P4 1,65 =0°37'29"
P5 1,65 = 0°1'55"

a) Preencha a caderneta de levantamento altimétrico
Geométrico composto abaixo, correspondente ao
Contranivelamento do Eixo de locação, determinando assim
o valor das cotas das estacas do eixo (Est. 0 a Est. 5+18,56).

b) Calcular o valor do erro de fechamento altimétrico e a
tolerância altimétrica, e por fim justifique se o trabalho está
satisfatório ou não para Classe IN, sabendo que a cota do
RN-1 no início do Nivelamento realizado anteriormente ao
Contranivelamento o eixo locado foi de 55552mm.

c) Preencha a caderneta de Nivelamento abaixo,
determinando as cotas do terreno a direita do eixo da obra
de construção de uma ferrovia.
Ângulos Horizontais Lidos (AH) com o teodolito
AHF1 = 63°26'06"
AHF2 = 26°33'54"
AHF3 = 17°01'08"
AHF4 = 14°02'10"
AHF5 = 21°48'05"

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 62


64 - Supondo que você é o Engenheiro Civil responsável pelo projeto de requalificação e proteção dos taludes
da rodovia BR-232/PE, pois segundo relatório de visitas a campo realizadas, foi identificado alguns pontos da
rodovia onde os taludes de corte apresentam erosão, você então foi designado para medir a altura dos taludes e
avaliar a solução mais adequada para a sua requalificação, respeitando as especificações técnicas de construção
de taludes de corte para rodovias segundo especificações do DNIT (Departamento Nacional de Infraestrutura de
Transportes), como também foi medida uma erosão, com o exposto anteriormente, faça o que se pede abaixo.
Sabendo também que a altura máximo do talude de corte da rodovia deverá ser de no máximo 8,0m e que a
altura do prisma utilizado no levantamento manteve-se a 1,80m da ponta do bastão ao eixo do prisma.

a) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos pontos P1 ao P4.

b) Verificar se o altura máximo do talude de corte da rodovia está dentro do limite máximo especificado em
norma, como também qual foi a altura da erosão medida em campo.





Estação
de
Trabalho
Pontos
Visados
Ai
(m)
Altura
do
Prisma
(m)
Ângulos
Verticais
Distância
H
(mm)
Cotas
(m)
Inclinadas lidas na
estação total
(m)
Sobre o
RN-1
P1 1,65 1,80 75°47'39" 28,002
P2 1,65 - -16°48'33" 22,168
P3 1,65 - 86°46'52" 24,729
P4 1,65 - -14°58'44" 22,545


Prima
Erosão
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 63


65 - Supondo que você é o responsável pela aprovação da execução dos taludes de um corte construído na rodovia
BR-416/AL, verificando se as alturas dos taludes de corte executados não ultrapassaram os 8,0m. Para essa tarefa
você foi a campo juntamente com umtopógrafo para realizar um levantamento topográfico altimétrico com uma
estação total, tripé, bastão com prisma colocado numa altura constante de Ap=1,80m, e por fim uma trena, esses
equipamentos destinados para medir as cotas de pontos localizados nos taludes do corte da estrada, posicionados no
Talude 1 (P1 e P2) e no Talude 2 (P3 e P4), para o levantamento foi utilizado o marco altimétrico RN-1. Para iniciar os
trabalhos de levantamento, foi necessário realizar inicialmente um transporte de altitude para o RN-1, partindo-se do
RN-5861 (Cota = 212,567m) do IBGE, sendo o transporte realizado por meio de nivelamento geométrico.
Pelo exposto anteriormente, faça o que se pede abaixo:

a) Calcule a caderneta de Nivelamento Geométrico do transporte de altitude do RN-5861 ao RN-1.

b) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos pontos levantados no
Talude 1 (P1 e P2) e no Talude 2 (P3 e P4).

c) Calcular as alturas dos Taludes 1 e 2, verificando se um deles ultrapassou os 8,0m e o desnível entre eles.

Caderneta de Nivelamento
Estação Estacas
Leituras (mm) PR Cotas
Observações
Ré Vante (mm) (mm)
1
RN-5861 1087 - RN do IBGE
Aux-1 - 834
2
Aux-1 1323 -
Aux-2 - 1789
3
Aux-2 1789 -
RN-1 - 726


Estação de
Trabalho
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
Prisma
(m)
Ângulos
Verticais
Distância
Inclinada
(m)
H
(m)
Cotas
(m)
Posicionado
Sobre o
RN-1
P1 1,55 1,80 Z = 83°18'14" 49,641
P2 1,55 -  = -1°55'15" 50,470
P3 1,55 1,80 Z = 82°05'28" 57,072
P4 1,55 -  = -1°55'45" 52,271

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 64

66 - Supondo que você é o responsável pela aprovação da execução dos taludes de um corte construído na rodovia
BR-416/AL, verificando se as alturas dos taludes de corte executados não ultrapassaram os 8,0m. Para essa tarefa
você foi a campo juntamente com um topógrafo para realizar um levantamento topográfico altimétrico com uma
estação total, tripé, bastão com prisma colocado numa altura constante de Ap=1,60m, e por fim uma trena, esses
equipamentos destinados para medir as cotas de pontos localizados nos taludes do corte da estrada, posicionados no
Talude 1 (P1 e P2) e no Talude 2 (P3 e P4), para o levantamento foi utilizado o marco altimétrico RN-1. Para iniciar os
trabalhos de levantamento, foi necessário realizar inicialmente um transporte de altitude para o RN-1, partindo-se do
RN-134 (Cota = 381,781m) do IBGE, sendo o transporte realizado por meio de nivelamento geométrico. Pelo
exposto anteriormente, faça o que se pede abaixo:

a) Calcule a caderneta de Nivelamento Geométrico do transporte de altitude do RN-134 ao RN-1.

b) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos pontos levantados no
Talude 1 (P1 e P2) e no Talude 2 (P3 e P4).

c) Calcular as alturas dos Taludes 1 e 2, verificando se um deles ultrapassou os 8,0m e o desnível entre eles.

Caderneta de Nivelamento
Estação Estacas
Leituras (mm) PR Cotas
Observações
Ré Vante (mm) (mm)
1
RN-134 567 - RN do IBGE
Aux-1 - 834
2
Aux-1 1323 -
Aux-2 - 1789
3
Aux-2 234 -
RN-1 - 726


Estação de
Trabalho
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
Prisma
(m)
Ângulos
Verticais
Distância
Inclinada
(m)
H
(m)
Cotas
(m)
Posicionado
Sobre o
RN-1
P1 1,48 1,60  = 6°41'46" 48,641
P2 1,48 - Z = 91°45'8" 52,470
P3 1,48 1,60  = 8°34'32" 58,072
P4 1,48 - Z = 91°58'21" 52,271

RN-1
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 65

67 - Supondo que você é o responsável pelo levantamento das cotas do eixo da rodovia BR-416/AL, dados que serão
destinados a execução do projeto de restauração do pavimento dessa rodovia, verificando também se na pista da
rodovia há ao longo do eixo um desnível a cada 100m não superior a 6,0m. Para essa tarefa você foi a campo
juntamente com um topógrafo para realizar um levantamento topográfico altimétrico com uma estação total, tripé,
bastão, e por fim uma trena, esses equipamentos destinados para medir as cotas de pontos das estaca do eixo da
rodovia (Estacas E.0 a E.6) para o levantamento foi utilizado o marco altimétrico RN-1. Para iniciar os trabalhos de
levantamento, foi necessário realizar inicialmente um transporte de altitude para o RN-1, partindo-se do RN-134
(Cota = 458,897m) do IBGE, sendo o transporte realizado por meio de nivelamento geométrico. Pelo exposto
anteriormente, faça o que se pede abaixo:

a) Calcule a caderneta de Nivelamento Geométrico do transporte de altitude do RN-134 ao RN-1.

b) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos pontos levantados no
eixo da rodovia BR-416/AL (Estacas E.0 a E.6).

c) Verificar se o desnível entre as estacas E.0 e E.5 ultrapassou os 3,0m limite do projeto.

Caderneta de Nivelamento
Estação Estacas
Leituras (mm) PR Cotas
Observações
Ré Vante (mm) (mm)
1
RN-134 567 - RN do IBGE
Aux-1 - 834
2
Aux-1 1223 -
Aux-2 - 1589
3
Aux-2 234 -
RN-1 - 726

Estação de
Trabalho
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
Prisma
(m)
Ângulos
Verticais
Distância
Inclinada
(m)
H
(m)
Cotas
(m)
Posicionado
Sobre o
RN-1
E.0 1,51 -  = - 36°49'26" 17,688
E.1 1,51 - Z = 107°01'26" 34,728
E.2 1,51 - Z = 99°56'55" 53,844
E.3 1,51 - Z = 96°15'30" 73,432
E.4 1,51 - Z = 93°51'45" 93,196
E.5 1,51 - Z = 92°05'21" 113,042
E.6 1,51 1,60  = 0°01'08" 132,935
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 66


68 - Supondo que você é o responsável pelo levantamento das cotas do eixo da rodovia BR-416/AL, dados que serão
destinados a execução do projeto de restauração do pavimento dessa rodovia, verificando também se na pista da
rodovia há ao longo do eixo um desnível a cada 100m não superior a 3,0m. Para essa tarefa você foi a campo
juntamente com um topógrafo para realizar um levantamento topográfico altimétrico com uma estação total, tripé,
bastão, e por fim uma trena, esses equipamentos destinados para medir as cotas de pontos das estaca do eixo da
rodovia (Estacas E.0 a E.6) para o levantamento foi utilizado o marco altimétrico RN-1. Para iniciar os trabalhos de
levantamento, foi necessário realizar inicialmente um transporte de altitude para o RN-1, partindo-se do RN-534
(Cota = 561,129m) do IBGE, sendo o transporte realizado por meio de nivelamento geométrico. Pelo exposto
anteriormente, faça o que se pede abaixo:

a) Calcule a caderneta de Nivelamento Geométrico do transporte de altitude do RN-134 ao RN-1.

b) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas dos pontos levantados no
eixo da rodovia BR-416/AL (Estacas E.0 a E.6).

c) Verificar se o desnível entre as estacas E.0 e E.5 ultrapassou os 3,0m limite do projeto.

Caderneta de Nivelamento
Estação Estacas
Leituras (mm) PR Cotas
Observações
Ré Vante (mm) (mm)
1
RN-534 1267 - RN do IBGE
Aux-1 - 834
2
Aux-1 1123
Aux-2 - 1589
3
Aux-2 334 -
RN-1 - 926

Estação de
Trabalho
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
Prisma
(m)
Ângulos
Verticais
Distância
Inclinada
(m)
H
(m)
Cotas
(m)
Posicionado
Sobre o
RN-1
E.0 1,55 - Z = 126°49'26" 17,688E.1 1,55 -  = -18°24'26" 34,728
E.2 1,55 -  = -11°40'55" 53,844
E.3 1,55 -  = -8°08'55" 73,432
E.4 1,55 -  = -5°50'58" 93,196
E.5 1,55 -  = -3°59'45" 113,042
E.6 1,55 1,60 Z = 92°03'52" 132,935
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 67


69 - Você foi designado para realizar um transporte de cota do RN-12 localizado na Praça Oswaldo Cruz, conforme
indicado no desenho abaixo, até o Terreno de Nº 109, onde será iniciado um levantamento topográfico
planialtimétrico destinado a elaboração do projeto de um edifício empresarial. O transporte de altitude foi realizado
através de um nivelamento geométrico de Classe IN. Sabendo que a altitude do RN-12 (IBGE) é de 4356mm e que a
distância do RN-12 ao RN-1 implantado é de 285,54m. Responda o que se pede abaixo:

a) Calcule a caderneta de Nivelamento e Contranivelamento do transporte de altitude do RN-12 ao RN-1.

b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está
satisfatório ou não segundo Norma NBR-13133/94.


Acima é mostrada uma planta com o caminhamento do Transporte a Altitude do RN-12 (IBGE) ao RN – 1 (OBRA) - NIVELAMENTO

Caderneta de Nivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-12 1345 - RN do IBGE
Aux-1 - 1234
2
Aux-1 1456 -
Aux-2 - 1789
3
Aux-2 1945 -
RN-1 - 1826

Caderneta de Contranivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
3
RN-1 1468 -
Aux-3 - 2228
4
Aux-3 1567 -
Aux-4 - 1234
5
Aux-4 1643 -
RN-12 - 1107 RN do IBGE
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 68


70 - Sabendo que você é responsável pela medição da inclinação dos taludes de um aterro sanitário,
localizado na cidade de Olinda/PE. Para essa tarefa você foi a campo juntamente com um topógrafo
para realizar um levantamento topográfico altimétrico utilizando uma estação total, tripé, bastão com
prisma e trena para determinar as cotas do início e final do Talude 1 (P1 = Início; P2=Final) e Talude 2
(P3 = Início; P4=Final) , utilizando o marco altimétrico (RN-1) de cota 1.275,789m. Pelo exposto
anteriormente, faça o que se pede abaixo:

a) Preencha a caderneta de Nivelamento Trigonométrico abaixo, determinando as cotas do início e
final do Talude 1 (P1 = Início; P2=Final) e Talude 2 (P3 = Início; P4=Final).

b) Calcular as alturas dos Taludes 1 e 2.




Estação
de
Trabalho
Pontos
Visados
Ai
(m)
Altura
do
Prisma
(m)
Ângulos
Verticais
Distância
H
(m)
Cotas
(m)
Inclinadas
lidas na
estação total
(m)
Sobre o
RN-1
P1 1,55 1,50 = 12°15'19" 27,731
P2 1,55 1,80 Z= 71°21'01" 37,401
P3 1,55 1,50  = 17°00'14" 41,239
P5 1,55 1,80 Z= 69°31'05" 51,823


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 69


1ª QUESTÃO

ESTAÇÃO PONTOS VISADOS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN1 = 1 2167 - 236708 234541
2 - 1348 236708 235360
2
2 3401 - 238761 235360
3 - 1556 238761 237205
4 - 3007 238761 235754
3
4 288 - 236042 235754
5 - 2082 236042 233960
6 - 3528 236042 232514
7 - 3749 236042 232293

2ª QUESTÃO
ESTAÇÃO PONTOS VISADOS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-1 769 559662 558893
1 2301 559662 557361
2 1148 559662 558514
3 1987 559662 557675
2
3 481 558156 557675
4 1488 558156 556668
5 231 558156 557925
6 2678 558156 555478
3
6 3405 558883 555478
7 2691 558883 556192
8 1458 558883 557425
9 893 558883 557990
 Tolerância = 8,65mm
 Ec (mm) = 558893-558895 = 2mm
Como o Ec T o levantamento Não está OK
d2 (m) 191,87
Extensão (km) = d1/1000+d2/1000 = 0,332 km



UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercíciosde Nivelamento Geométrico e Trigonométrico Página 72

8ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
Ré Vante (mm) (mm)
I
RN-4X 1567 - 4912 3345
Aux-1 - 1265 4912 3647
II
Aux-1 879 - 4526 3647
Aux-2 - 1245 4526 3281
III
Aux-2 2341 - 5622 3281
Aux-3 - 1891 5622 3731
IV
Aux-3 719 - 4450 3731
Aux-4 - 2345 4450 2105
V
Aux-4 1378 - 3483 2105
RN-1 - 882 3483 2601

 Extensão 0,257 km CFINAL_CONTRANIVELAMENTO 3352 mm
 Classe IN T=12mm√k Ec 7 mm
 T 6,083 mm

Como o Ec > T o levantamento Não está OK

9ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
Ré Vante (mm) (mm)
I
RN-1 1025 - 104481 103456
Aux-1 - 895 104481 103586
II
Aux-1 789 - 104375 103586
Aux-2 - 2356 104375 102019
III
Aux-2 2254 - 104273 102019
Aux-3 - 1823 104273 102450
IV
Aux-3 905 - 103355 102450
Aux-4 - 1459 103355 101896
V
Aux-4 1065 - 102961 101896
RN-4x - 983 102961 101978

 Extensão 0,468 km CRN-4x 101987 mm
 Classe IN T=12mm√k Ec 9,00 mm
 T 8,213 mm

Como o Ec > T o levantamento Não está OK


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 73

10ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
Ré Vante (mm) (mm)
I
RN-1 1678 - 4690 3012
Aux-1 - 2234 4690 2456
II
Aux-1 1345 - 3801 2456
Aux-2 - 1125 3801 2676
III
Aux-2 1898 - 4574 2676
RN-2 - 894 4574 3680

 Extensão 0,463 km CFINAL_CONTRANIVELAMENTO 3027 mm
 Classe IN T=20mm√k Ec 15 mm
 T 13,604 mm

Como o Ec > T o levantamento não está OK
11ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
Ré Vante (mm) (mm)
I
RN-3641C 897 - 10150 9253
Aux-1 - 2908 10150 7242
II
Aux-1 1278 - 8520 7242
Aux-2 - 1035 8520 7485
III
Aux-2 1897 - 9382 7485
RN-1 - 2897 9382 6485

 Extensão 1,836 km CFINAL_CONTRANIVELAMENTO 9268 mm
 Classe IN T=12mm√k Ec 15 mm
 T 16,259 mm

Como o Ec T o levantamento NÃO está OK


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 75


14ª QUESTÃO

ESTAÇÃO
Pontos
Visados
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-1 1689 569610 567921
P1 818 569610 568792
P2 1554 569610 568056
P3 787 569610 568823
P4 1501 569610 568109
P5 539 569610 569071

Dist. (km) 0.158
Resposta item . Sabendo que a cota da Soleira da Casa
corresponde a cota do Ponto P5 (569,071m), temos que a cota
de inundação é a CotaRN-1 + 1,0m = 567,921m+1,0m =
568,921m, ou seja, temos que o Ponto P5 (Soleira da Casa)
estará 15cm mais alto que o nível da lâmina d´água.
T (mm) 4.77
Erro (mm) 4.0 E T - Não OK

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 76

17ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (m)
 70 1250 599811 598561
 70 1384 599811 598427
 71 1689 599811 598122
 72 1890 599811 597921
 73 2560 599811 597251
 74 2741 599811 597070
 75 2897 599811 596914
 76 2914 599811 596897
 76 2501 599398 596897
 77 870 599398 598528
 78 1450 599398 597948
 79 1812 599398 597586
 80 1987 599398 597411
 80+10,78 2191 599398 597207


Extensão 0,19905 km CFINAL_CONTRANIVELAMENTO 598555 mm
Classe IN T=20mm√k Ec 6,00 mm
T 8,923 mm

Como o Ec T o levantamento Não está OK
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 77

19ª QUESTÃO

Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.

Verificar se o Gabarito Mínimo foi atendido, ou seja, se a Ferrovia Transnordestina cruza o cabo da Linha de Transmissão
respeitando o Gabarito Mínimo. Resp. O Gabarito Mínimo foi atendido, pois o Gabarito Calculado foi maior que o Gabarito
Mínimo necessário, ou seja, 12,575m é maior que 10,00m.

Estação
Altura do
Instrumento Ponto Visado
Ângulos
Lidos
Distância
Inclinada
H Cota
(m) (m) (m) (m)
A 1,67 P1 3º 57´37" 85,646 7,585 546,774
A 1,67 P2 7º 2´52" 85,246 -8,789 530,400

Desnível entre P1 e P2 (m) 16,375m

Altura da Locomotiva (m) 3,80m

Gabarito Calculado (m) 16,375m - 3,80m = 12,575m


20ª QUESTÃO

Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
Determinar qual é a altura da barragem. Resp. 15,684m
Determinarqual é a folga em relação ao topo da barragem, quando a barragem estiver com seu nível d´água na cota máxima.Resp.
1,50m
Estação
Altura do
Instrumento Ponto Visado
Ângulos
Lidos
Distância
Inclinada
H Cota
(m) (m) (m) (m)
1 1,59 P1 49º 45´0" 27,620 19,436 156,670
1 1,59 P2 82º 26´33" 16,440 3,752 140,986

Desnível entre P1 e P2 (m) = Altura da Barragem (m) 15,684m

Folga (m) = Cota do P1 – (Cota de máxima enchente da bacia do reservatório da barragem) 156,6504m – 155,170m= 1,50m

21ª QUESTÃO

Cota do Ponto P1: 136,661m
Cota do Ponto P2: 135,508m
Diferença de nível entre os pontos P1 e P2: 1,153m

Estação
Altura do
Instrumento
Ponto Visado Ângulos Distância H
Cota
 Lidos
 (m) (m) (m) (m)
1 1,58 P1 31º 44´34" 12,270 8,035 136,621
1 1,58 P2 13º 23´57" 22,880 6,882 135,468

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 78

22ª QUESTÃO

Cota do Ponto P1: 587,775m
Cota do Ponto P2: 587,252m
Diferença de nível entre os pontos P1 e P2: 0,523m

Pontos Visados
Fio Superior Fio Médio Fio Inferior
(mm) (mm) (mm)
P1 1467 1382 1296
P2 1327 1204 1081

Estação Altura do Instrumento Ponto Visado Ângulos Distância Leitura da Mira H
Cota
 Lidos Fio Médio
 (m) (m) (m) (m) (m)
1 1,62 P1 50º 5´43" 10,060 1,382 8,651 587,775
1 1,62 P2 70º 35´29" 21,890 1,204 8,128 587,252


23ª QUESTÃO
Quais são as cotas dos pontos P1 e P2 através do preenchimento da caderneta abaixo.
Qual a altura da torre da turbina eólica construída no alto do morro. Resp. 8,937m

Estação
Altura do
Instrumento
Ponto
Visado
Ângulo
Vertical
Distância
Horizontal
H Cota
(m) (m) (m) (m)
1 1,65 P1 33º 38´21" 19,470 14,605 355,797
1 1,65 P2 11º 39´40" 19,470 5,668 346,860

Desnível entre P1 e P2 (m) = Altura da Turbina Eólica (m) 8,937m


24ª QUESTÃO
Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.

Estação
Altura do
Instrumento
Ponto Visado Ângulos Distância H
Cota
 Lidos Inclinada
 (m) (m) (m) (m)
1 1,67 P1 82º 40´35" 23,534 4,670 128,562
1 1,67 P2 51º 58´48" 29,629 19,920 143,812

Determine qual deverá ser a altura máxima de aterro para que o Gabarito Mínimo seja respeitado no projeto da rodovia que
cruzará a linha de transmissão.

Desnível 15,250m
Gabarito mínimo +Altura do maior veículo 12,00m
Altura máxima de aterro 3,250m


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 79


25ª QUESTÃO

Calcule a caderneta de nivelamento trigonométrico indicada abaixo, determinando as cotas dos pontos P1, P2, P3 e P4.

Estação
Altura do
Instrumento Altura do
Prisma
(m)
Ponto
Visado
Ângulos Distância H
Cota
 Verticais Inclinada
(m) (m) (m) (m)
1 1,59 2,00 P1 12º 12´34" 8,56 1,40 579,742
1 1,59 2,00 P2 28º 45´56" 15,90 7,24 585,584
1 1,59 2,00 P3 22º 10´14" 23,67 8,52 586,864
1 1,59 2,00 P4 24º 56´19" 18,45 7,37 585,711

Na hipótese de ocorrer uma inundação na RUA A, com uma Lâmina d´água de 1,0m acima da cota do ponto P4, responda se a
água irá ultrapassar a cota da soleira da casa (ponto P3), Justifique sua resposta.
Resp. Sabendo que o desnível entre os pontos P3 e P4 é de 1,15m, e que a lâmina d’água irá subir 1,00m acima do ponto P4,
conclui-se que a água não irá ultrapassar a cota da soleira da casa que corresponde ao ponto P3.

26ª QUESTÃO
Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
Estação
Altura do
Instrumento
Ponto Visado Ângulos Distância H
Cota
 Lidos Inclinada
(m) (m) (m) (m)
1,00 1,67 P1 11º 20´14" 23,81 6,35 494,331
1,00 1,67 P2 41º 54´31" 31,37 22,62 510,601
Indique e justifique se o Gabarito Mínimo foi respeitado, sabendo que a Altura do Aterro da rodovia no cruzamento com a
linha de transmissão é de 5,27m.

16,27m Desnível
12,00m Gabarito mínimo
5,27m Altura do aterro
11,00m Não respeitou o gabarito mínimo

27ª QUESTÃO
Calcule a caderneta de nivelamento trigonométrico indicada abaixo, determinando as cotas dos pontos P1, P2, P3 e P4.
Estação
Altura do
Instrumento Altura do
Prisma

Ponto
Visado


Ângulos Distância H
Cota
 Verticais Inclinada
(m) (m) (m) (m)
1 1,59 1,50 P1 78º 11´31" 8,58 1,85 580,188
1 1,59 1,50 P2 60º 46´54" 15,90 7,85 586,193
1 1,59 1,50 P3 59º 11´11" 20,94 10,82 589,158
1 1,59 1,50 P4 66º 57´18" 18,45 7,31 585,654

Na hipótese de ocorrer uma inundação na RUA A, com uma Lâmina d´água de 4,0m acima da cota do ponto P4, responda se a
água irá ultrapassar a cota da soleira da casa (ponto P3), Justifique sua resposta.
Resp. Sabendo que o desnível entre os pontos P3 e P4 é de 3,50m, e que a lâmina d’água irá subir 4,00m acima do ponto P4,
conclui-se que a água irá ultrapassar a cota da soleira da casa que corresponde ao ponto P3.

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 80

28ª QUESTÃO
Calcule a caderneta de nivelamento trigonométrico indicada abaixo.

Estação
Altura do
Instrumento
Ponto Visado Ângulos Distância H
Cota
 Verticais Inclinada
(m) (m) (m) (m)
1 1,40 B 87º 58´50" 2,028 -0,244 149,324
1 1,40 C 76º 51´37" 6,191 1,193 150,761
1 1,40 D 71º 11´58" 11,505 4,451 154,019
Calcule o desnível entre o ponto “A” e “D”.Resp. 4.45m

29ª QUESTÃO
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
b) Verificar se o Gabarito Mínimo foi atendido, ou seja, se a Ferrovia Transnordestina cruza o cabo da Linha de Transmissão
respeitando o Gabarito Mínimo. Resp. O Gabarito Mínimo foi atendido, pois o Gabarito Calculado foi menor que o
Gabarito Mínimo necessário, ou seja, 11,994m é maior que 8,00m.

Estação
Altura do
Instrumento Ponto Visado

Ângulos
Lidos
Distância
Inclinada
H Cota
(m) (m) (m) (m)
A 1,67 P1 49º 45´00" 27,62 19,516 558,705
A 1,67 P2 84º 26´33" 21,19 3,722 542,911

Desnível entre P1 e P2 (m) 15,794m
Altura da Locomotiva (m) 3,80m
Gabarito Calculado (m) 15,794m - 3,80m = 11,994m

30ª QUESTÃO
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 P2, P3 e P4.

b) Determine qual é o Desnível entre a saída da água do Reservatório e a entrada da água que abastece a residência, como também
a altura da caixa d’água em relação ao ponto P3.

c) Determine qual é o volume em m³ e em Litros do reservatório, sabendo que ele possui as seguintes dimensões em planta:
largura de 3,00m e comprimento de 5,00m.

32,993m Desnível entre a saída da água do Reservatório e a entrada da água que abastece a residência
9,927m Altura da caixa d’água em relação ao ponto P3
3,000m Altura da caixa
45,000 m³ Volume da caixa (m³)
45000 litros Volume da caixa (litros)

Estação
Altura do
Instrumento
Ponto Visado Altura Ângulos Distância H
Cota
 Prisma Lidos Inclinada
 (m) (m) (m) (m)
1 1,58 P1 0 67º 23´28" 75,253 30,510 617,741
2 1,58 P2 0 69º 31´53" 74,151 27,510 614,741
3 1,58 P3 1,78 75º 38´30" 71,709 17,583 604,814
4 1,58 P4 0 24º 49´49" 16,819 -5,483 581,748

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 81

31ª QUESTÃO

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontosP1 P2, P3 e P4.

b) Determine qual é o Desnível entre a saída da água do Reservatório e a entrada da água que abastece a residência, como também
a altura da caixa d’água em relação ao ponto P3.

c) Determine qual é o volume em m³ e em Litros do reservatório, sabendo que ele possui as seguintes dimensões em planta:
largura de 3,50m e comprimento de 3,80m.
32,350m Desnível entre a saída da água do Reservatório e a entrada da água que abastece a residência
10,000m Altura da caixa d’água em relação ao ponto P3
3,000m Altura da caixa
39,900 m³ Volume da caixa (m³)
39900 litros Volume da caixa (litros)

Estação
Altura do
Instrumento
Ponto
Visado
Altura Ângulos Distância H
Cota
 Prisma Lidos Inclinada
 (m) (m) (m) (m)
1 1,58 P1 0 22º 9´21" 75,008 29,868 162,654
2 1,58 P2 0 20º 00´07" 73,929 26,868 159,654
3 1,58 P3 1,78 13º 48´11" 71,535 16,867 149,653
4 1,58 P4 0 24º 49´49" 16,819 -5,483 127,303

32ª QUESTÃO

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1, P2 e P3.

b) Sabendo que deverá haver um desnível entre a extremidade da estrutura metálica de sustentação da coberta do estádio (P1) e
sua base de apoio (P2) de 1,20m, verifique se esse desnível foi respeitado, Justifique sua resposta.

c) Verifique se a extremidade da coberta (P4) respeitou a distância vertical de 38,20m, sabendo que o desnível entre o ponto P1 e
P4 é de +0,35m.

1,250
Desnível entre a extremidade da estrutura metálica de sustentação da coberta do estádio (P1) e sua base
de apoio (P2)
38,200 Distância vertical P4

Estação
Altura do
Instrumento
Ponto Visado Altura Ângulos Distância H
Cota
 Prisma Lidos Inclinada
 (m) (m) (m) (m)
1 1,62 P1 0 46º 34´34" 49,884 37,850 113,847
2 1,62 P2 0 30º 32´24" 68,839 36,600 112,597
3 1,62 P3 0 5º 21´10" 17,365 0,000 75,997


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 82

33ª QUESTÃO

1,250m
Desnível entre a extremidade da estrutura metálica de sustentação da coberta do estádio (P1) e sua
base de apoio (P2)
38,200m Distância vertical P4

Estação
Altura do
Instrumento
Ponto Visado Altura Ângulos Distância H
Cota
 Prisma Lidos Inclinada
 (m) (m) (m) (m)
1 1,62 P1 0 43º 25´26" 49,884 37,850 99,413
2 1,62 P2 0 30º 32´24" 68,839 36,600 98,163
3 1,62 P3 0 5º 21´10" 17,365 0,000 61,563

34ª QUESTÃO
Estação
Altura do
Instrumento

Leitura da
Mira
(m)
Ponto
Visado
Ângulo Zenital
Distância H Cota
(m) (m) (m) (m)
1 1,52 0 P1 54º 31´28" 41,750 25,750 37,989
2 1,52 3,658 P2 86º 24´07" 34,000 0,000 12,239

25,750m Altura da torre principal da igreja

35ª QUESTÃO
Estação
Altura do
Instrumento
Ponto
Visado
Altura Ângulos Distância H
Cota
 Prisma Lidos Inclinada
 (m) (m) (m) (m)
1 1,63 P1 0 87º 57´47" 26,362 2,567 201,020
2 1,63 P2 0 76º 3´53" 27,144 8,167 206,620
3 1,63 P3 1,89 69º 21´12" 28,153 9,667 208,120

5,600m Altura do topo do pavimento (P1) e a face inferior da viga do viaduto rodoviário (P2)
208,520m Cota do pavimento (ponto P3) para que o gabarito mínimo fosse respeitado.
1,500m Altura da viga do viaduto rodoviário
7,100m Desnível entre os pavimentos das duas pistas rodoviárias (P3 e P1)

36ª QUESTÃO
Estação
Altura do
Instrumento
Ponto
Visado
Altura Ângulos Distância H
Cota
 Prisma Lidos Inclinada
 (m) (m) (m) (m)
1 1.63 P1 0 87º 57´47" 26,362 2,567 636,696
2 1.63 P2 0 74º 50´32" 27,295 8,767 642,896
3 1.63 P3 1.78 67º 29´30" 28,517 10,767 644,896

6,200m Altura do topo do pavimento (P1) e a face inferior da viga do viaduto rodoviário (P2)
Não Necessário Cota do pavimento (ponto P3) para que o gabarito mínimo fosse respeitado.
2,00m Altura da viga do viaduto rodoviário
8,200m Desnível entre os pavimentos das duas pistas rodoviárias (P3 e P1)

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 83

37ª QUESTÃO


38ª QUESTÃO


39ª QUESTÃO



Altura do
Prisma
Ângulos Distância
(m) Verticais Inclinada
(m) (m) (m) (m)
1.56 P1 0 66°41'59" 192.960 77.885 221.431
1.56 P2 1.8 75°14'45" 183.266 46.433 189.979
1.56 P3 0 92°32'57" 131.447 -4.286 139.260
(m)
Determinar a altura do Farol (Distância vertical entre os pontos P1 e P2) 31.453
Cota "A" Cota "B"
234.217 208.646
69.386Determinar a altura máxima do Edifício (H)
Determinar as Cotas dos Pontos "A" e "B"
Respostas
M1
Estação
Altura do
Instrumento
Pontos
Visados
H Cota
Altura do
Prisma
Ângulos Distância
(m) Verticais Inclinada
(m) (m) (m) (m)
1.56 P1 0 23°18'01" 192.960 77.885 601.013
1.56 P2 1.8 15°03'19" 183.266 47.363 570.491
1.56 P3 0 03°34'48" 93.628 -4.286 518.842
(m)
Determinar a altura do Farol (Distância vertical entre os pontos P1 e P2) 30.522
Cota "A" Cota "B"
612.230 589.797
70.955
M1
Respostas
Determinar as Cotas dos Pontos "A" e "B"
Determinar a altura máxima do Edifício (H)
Estação
Altura do
Instrumento
Pontos
Visados
H Cota
Altura do
Prisma
Ângulos Distância
(m) Verticais Inclinada
(m) (m) (m) (m)
1.56 P1 0 23°18'01" 192.960 77.885 186.793
1.56 P2 1.95 14°45'15" 177.223 44.744 153.652
1.56 P3 0 91°58'30" 169.646 -4.287 104.621
(m)
Determinar a altura do Farol (Distância vertical entre os pontos P1 e P2) 33.142
Cota "A" Cota "B"
201.163 172.424
67.802
M1
Respostas
Determinar as Cotas dos Pontos "A" e "B"
Determinar a altura máxima do Edifício (H)
Estação
Altura do
Instrumento
Pontos
Visados
H Cota
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 84

40ª QUESTÃO



41ª QUESTÃO



42ª QUESTÃO




Altura do
Prisma
Ângulos Distância
(m) Verticais
(m) (m) (m) (m)
1.69 P1 0 28°23'49" 34.890 66.226 104.355
1.69 P2 0 29°51'40" 74.297 66.123 104.252
1.69 P3 1.8 91°19'09" 34.890 -0.913 37.216
(m)
Determinar o Recalque Vertical sofrido pelo Edifício 0.103
Antes (Hedif) Depois (Hedif)
67.139 67.036
Estação
Altura do
Instrumento
Pontos
Visados
H Cota
M1
Respostas
Qual a Altura do Edifício Antes e Após o Recalque acontecer
Altura do
Prisma
Ângulos Distância
(m) Verticais
(m) (m) (m) (m)
1.69 P1 0 59°15'15" 68.248 60.345 84.253
1.69 P2 0 57°36'17" 69.047 59.991 83.899
1.69 P3 1.8 01°19'09" 34.890 -0.913 22.995
(m)
Determinar o Recalque Vertical sofrido pelo Edifício 0.354
Antes (Hedif) Depois (Hedif)
61.259 60.905
Estação
Altura do
Instrumento
Pontos
Visados
H Cota
M1
Respostas
Qual a Altura do Edifício Antes e Após o Recalque acontecer
Altura do
Prisma
Ângulos Distância
(m) Verticais
(m) (m) (m) (m)
1.51 P1 0 30°44'45" 68.248 60.165 68.642
1.51 P2 0 32°23'43" 69.047 59.811 68.288
1.51 P3 1.8 91°19'09" 34.900 -1.093 7.384
(m)
Determinar o Recalque Vertical sofrido pelo Edifício 0.354
Antes (Hedif) Depois (Hedif)
61.259 60.905
M1
Respostas
Qual a Altura do Edifício Antes e Após o Recalque acontecer
Estação
Altura do
Instrumento
Pontos
Visados
H Cota
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 85

43ª QUESTÃO

Caderneta de Contranivelamento Geométrico
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
5
32+18,56 1150 - 457495 456345
32 - 1232 457495 456263
31 - 1359 457495 456136
6
31 556 - 456692 456136
30 - 890 456692 455802
29 - 1576 456692 455116
28 - 2040 456692454652
7
28 656 - 455308 454652
27 - 690 455308 454618
26 - 1076 455308 454232
25 - 1541 455308 453767
24 - 1623 455308 453685
8
24 1531 455216 453685
22 1778 455308 453530
21 1798 455216 453418
RN-29 - 1841 455216 453375
 Erro (mm) -5.0 E T - Não OK

21 0.000 22 11.500 31.5
28 0.00 36 19.450 179.45
 Ext. (m) 210.95
 T (mm) 9.19
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 86


45ª QUESTÃO
Caderneta de Contranivelamento Geométrico
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
4
36+19.45 1150 - 35939 34789
36 - 1232 35939 34707
35 - 1359 35939 34580
5
35 656 - 35236 34580
34 - 874 35236 34362
33 - 1576 35236 33660
32 - 2040 35236 33196
6
32 456 - 33652 33196
31 - 690 33652 32962
30 - 1076 33652 32576
29 - 1489 33652 32163
28 - 1623 33652 32029
22 2721 33652 30931
RN-67 - 3223 33652 30429
 Erro (mm) 4.0 EIII
IV
V
RN-1
Aux-1
Aux-2
Aux-3
Aux-4
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 7

9- Você foi designado para realizar a verificação de um transporte de cota do RN-1 localizado no Museu da UNICAP até o
RN-4X localizado no bloco da Reitoria da UNICAP, conforme indicado no desenho da UNIBASE abaixo. A verificação do
transporte de cota será realizada através de um contranivelamento geométrico composto de Classe IN, nos trabalhos de
campo foram coletadas as leituras da mira, conforme a tabela abaixo. Sabendo que a cota do RN-1 é de 103456mm em
relação ao Nível Médio do Mar – NMM e que a distância do RN-1 ao RN-4X é de 468,37m. Responda o que se pede abaixo:
Estação Visada de RÉ (mm) Visada de Vante (mm)
I 1025 895
II 789 2356
III 2254 1823
IV 905 1459
V 1065 983
a) Monte e faça o cálculo da caderneta de transporte de Cota do RN-1 ao RN-4X e calcule o desnível entre as duas
referências de nível, usando para isso o dado encontrado na caderneta de transporte de Cota.

b) Calcular o valor do erro de fechamento altimétrico, sabendo que a cota do RN-4X é de 101,987m, a tolerância altimétrica
e justifique se o trabalho está satisfatório ou não segundo Norma NBR-13133.



RN-4X
V
IV
III
II
I
RN-1
Aux-4
Aux-3
Aux-2
Aux-1
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 8

10- Você foi designado para realizar um transporte de cota de um RN-1 localizado na entrada da Igreja da Soledade
até a entrada do bloco da Reitoria da UNICAP, denominado de RN-2, conforme indicado no desenho da UNIBASE
abaixo. O transporte de cota será realizado através de Nivelamento Geométrico de Classe IIN. Após a realização dos
trabalhos de campo, foram coletadas as leituras da mira nos pontos necessários para realização do transporte de Cota
(tabela abaixo). Sabendo que a cota do RN-1 é de 3012mm em relação ao Nível Médio do Mar – NMM e que a distância
do RN-1 ao RN-2 é de 462,65m. Responda o que se pede abaixo:

Estação Visada de RÉ (mm) Visada de Vante (mm)
I 1678 2234
II 1345 1125
III 1898 894

a) Monte e faça o cálculo da caderneta de transporte de Cota do RN-1 ao RN-2.
b) Calcular o valor do erro de fechamento altimétrico, sabendo que a cota final do contranivelamento foi de 3,027m,
tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133.



UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 9

11- Você foi designado para realizar um transporte de cota do RN-3641C localizado na base de concreto de
sustentação do mastro central das bandeiras da Reitoria da UFPE, até a calçada em frente ao Hospital Barão de Lucena
na Av. Caxangá, conforme indicado no desenho de Nucleação abaixo. O transporte de cota destina-se a implantação da
rede altimétrica das obras do corredor exclusivo de ônibus do Ramal Leste-Oeste, também conhecido como sistema
BRT (Bus Rapid Transit) ou Trânsito Rápido de Ônibus. O transporte de cota será realizado através de Nivelamento
Geométrico de Classe IN. Após a realização dos trabalhos de campo, foram coletadas as leituras da mira nos pontos
necessários para realização do transporte de Cota (tabela abaixo). Sabendo que a cota do RN-3641C é de 9,253 m em
relação ao Nível Médio do Mar – NMM e que a distância do RN-3641C ao RN-1 é de 1.835,85m. Responda o que se pede
abaixo:

Estação Visada de RÉ (mm) Visada de Vante (mm)
I 897 2908
II 1278 1035
III 1897 2897

a) Monte e faça o cálculo da caderneta de transporte de Cota do RN-3641C ao RN-1.
b) Calcular o valor do erro de fechamento altimétrico, sabendo que a cota final do contranivelamento foi de 9,268m,
tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133.



UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 10

12- Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IIN ao longo do eixo de uma
rodovia previamente locada e estaqueada, realizando as leituras das miras nas estacas indicadas no Croqui abaixo.
Após os trabalhos de campo, o topógrafo forneceu as leituras da mira coletadas em campo em cada estaca e indicou
que a Referência de Nível para os trabalhos realizados em campo coincidia com a estaca E. 67+0,00, e seu valor foi de
103,435m, portanto para você obter as cotas de cada uma das estacas do eixo da estrada e com isso poder desenhar o
perfil longitudinal da rodovia, será necessário calcular a caderneta e o erro cometido no levantamento, verificando se
o erro é tolerável ou não, sabendo que a cota final do contranivelamento foi de 102,227m e que existe uma igualdade
de estaqueamento E.75+14,730 = 72+10,340, conforme indicado no croqui abaixo. Responda o que se pede abaixo:

a) A extensão total do trecho nivelado em km.
b) Faça o cálculo da caderneta de nivelamento geométrico e calcule o valor do erro de fechamento altimétrico, a
tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133.


ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
Ré Vante (mm) (mm)
I
67+0,000 1675
68+0,000 1234
69+0,000 2345
II
69+0,000 768
70+0,000 1789
71+0,000 1458
III
71+0,000 2365
72+0,000 3479
73+0,000 1567
74+0,000 1278
75+0,000 1890
a73+0,000 1234
a74+0,000 1123
a75+0,000 678
IV
a75+0,000 1245
a76+0,000 1456
a77+0,000 2345
a78+0,000 3567
a78+09,594 2786
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 11

13- Você contratou um topógrafo para realizar um levantamento altimétrico no terreno localizado na cidade de
Gravatá/PE, para fins de elaboração de um projeto de um Hotel Fazenda. O levantamento altimétrico foi realizado por
Nivelamento Geométrico (Nível Eletrônico e Mira Falante) de Classe IN, partindo-se do RN-1 de cota conhecida
(CotaRN-1 = 5,096m). Para você obter as cotas de cada ponto levantado em campo, será necessário calcular a caderneta
de nivelamento indicada abaixo, como também é necessário verificar se o erro cometido no levantamento é tolerável
ou não, sabendo que a cota final do contranivelamento foi de 5,104m e a extensão nivelada foi de 256,47m.

a) Faça o cálculo da caderneta de nivelamento geométrico.
b) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica e justifique se o trabalho está
satisfatório ou não segundo a Norma NBR-13133.



ESTAÇÃO
PONTOS
LEVANTADOS
LEITURAS DA MIRA (mm) PR
(mm)
COTA
(mm)
OBSERVAÇÕES
Ré Vante
I
I
I
I
II
II
II


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 12

14- Um topógrafo realizou um levantamento altimétrico por Nivelamento Geométrico para determinar as cotas dos pontos
P1, P2, P3, P4 e P5. Nos levantamentos o topógrafo utilizou um Nível óptico e uma mira falante de 4,0m. Durante o
levantamento, o topógrafo posicionou o nível e fez uma primeira visada no RN-1 (Cota do RN-1 = 567,921P1 - P5 (mm) - Pilares Linha 1 - Linha 2 20
 Fora do Limite P3 - P5 (mm) - Pilares Linha 1 - Linha 2 15


55ª QUESTÃO

ESTAÇÃO Pontos Visados
LEITURAS (mm) PR COTA
OBSERVAÇÕES
 Cota RN-1 3782 Nivelamento
Ré Vante (mm) (mm) Cota RN-1 3777 Contranivelamento
1
RN-1 1435 - 5217 3782
Aux-1 - 907 5217 4310 k (km) 0.65834
2
Aux-1 1234 - 5544 4310 T (IN) 9.74
RN-2 - 1879 5544 3665 Erro (mm) 5.0 Erro T - Não OK

Estação Pontos Visados
Altura do
Instrumento Ângulos
Distância
H Cotas
Inclinada
(m) (m) (mm) (mm)
A
P1 1.72 90°59'12" 10.969 1531 110759
P2 1.72 90°59'45" 11.486 1520 110748
P3 1.72 90°50'56" 13.911 1514 110742


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 91


57ª QUESTÃO

Estação
Pontos
Visados
Altura do
Instrumento Ângulos
Distância
H Cotas Desnível entre os
Pilares (mm)
Inclinada
(m) (m) (mm) (mm)
1
P1 1.62 81°55'6" 29.193 5724 73402
-11360 P1 → P2
P2 1.62 61°53'1" 32.814 17084 84762
P3 1.62 47°10'13" 39.516 28484 96162
-11400 P2 → P3
P4 1.62 34°55'15" 50.752 43234 110912

 Cota RN-1 (mm) 67678
DH1 28.903
DH2 28.942 P1 → P2 (m) 0.039
DH3 28.980 P1 → P3 (m) 0.077
DH4 29.053 P1 → P4 (m) 0.150


58ª QUESTÃO

Estação
Pontos
Visados
Altura do
Instrumento Ângulos
Distância
H Cotas Desnível entre os
Pilares (mm)
Inclinada
(m) (m) (mm) (mm)
1
P1 1.700 81°55'6" 29.193 5804 18782
-11360 P1 → P2
P2 1.700 61°54'24" 32.838 17164 30142
P3 1.700 47°13'32" 39.557 28564 41542
-11400 P2 → P3
P4 1.700 34°59'8" 50.792 43314 56292

 Cota RN-1 (mm) 12978
DH1 28.903
DH2 28.969 P1 → P2 (m) 0.066
DH3 29.036 P1 → P3 (m) 0.133
DH4 29.123 P1 → P4 (m) 0.220


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 92

59ª QUESTÃO

Caderneta de Nivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-30 1187 5063 3876 RN do IBGE
Aux-1 1234 5063 3829
2
Aux-1 1356 5185 3829
Aux-2 1789 5185 3396
3
Aux-2 1945 5341 3396
RN-1 1126 5341 4215

Caderneta de Contranivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
3
RN-1 1068 5283 4215
Aux-3 2128 5283 3155
4
Aux-3 1360 4515 3155
Aux-4 1534 4515 2981
5
Aux-4 1489 4470 2981
RN-30 588 4470 3882 RN do IBGE

Classe IIN
Cota Saída (mm) 3876 T (mm) 6,42
Cota Chegada(mm) 3882
Extensão
(m)
286,23
Erro (mm) 6

60ª QUESTÃO
ESTAÇÃO
Pontos
Visados
LEITURAS (mm) PR COTA
OBS

Ré Vante (mm) (mm)
1
RN-1 243 - 645588 645345
234 - 447 645588 645141
235 - 765 645588 644823
236 - 1087 645588 644501
237 - 1408 645588 644180
2
237 467 - 644647 644180
238 - 797 644647 643850
239 - 1123 644647 643524
240 - 1450 644647 643197
241 - 1778 644647 642869

Estação
Pontos
Visados
Altura do
Prisma Ai
Ângulos Verticais Sinal
Ângulo
Vertical
Distância
Horizontal
H Cotas
(m)
Grau Min Seg (mm) (mm)
 (m) (m)
Estaca
241
P1 0,00 1,52 88 49 10 121,982 4034 646903
P2 0,00 1,52 87 56 44 118,031 5754 648623
P3 0,00 1,52 89 35 16 91,205 2176 645045
P4 0,00 1,52 0 55 29 negativo 76,963 278 643147
P5 0,00 1,52 2 12 46 negativo 42,862 -136 642733

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 93

61ª QUESTÃO




62ª QUESTÃO
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (m)
1
RN-1 3689 1028144 1024455 Marco Altimétrico
18 2796 1028144 1025348
19 2010 1028144 1026134
20 1539 1028144 1026605
21 1121 1028144 1027023
21 947 1028144 1027197
22 1054 1028144 1027090
23 1392 1028144 1026752
24 1845 1028144 1026299
25 2338 1028144 1025806
26 2983 1028144 1025161
27 3120 1028144 1025024
2
27 3979 1029003 1025024
28 3722 1029003 1025281
29 2529 1029003 1026474
30 1692 1029003 1027311
31 872 1029003 1028131
31+12,45 456 1029003 1028547

Distância
(m)
Tolerância
(mm)

281,89 5,6


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 94




63ª QUESTÃO

ESTAÇÃO
Pontos
Visados
LEITURAS (mm) PR COTA
OBS

Ré Vante (mm) (mm)
3
5+18,56 343 - 56699 56356
5 - 443 56699 56256
4+5,34 - 694 56699 56005
4 - 764 56699 55935
3 - 789 56699 55910
2 - 1087 56699 55612
4
2 1234 56846 55612
1 - 1034 56846 55812 Extensão
(m)
Tolerância
(mm)

0 - 797 56846 56049
RN-1 - 1298 56846 55548 118,56 4,1


Estação
Pontos
Visados
Altura do
Prisma Ai
Ângulos Verticais Sinal
Ângulo
Vertical
Distância
Horizontal
H Cotas
(m)
Grau Min Seg (mm) (mm)
 (m) (m)
Estaca
0
P1 0,00 1,65 90 45 11 44,72 1062 57111
P2 0,00 1,65 91 40 44 44,72 339 56388
P3 0,00 1,65 90 45 16 76,61 641 56690
P4 0,00 1,65 0 37 29 negativo 82,46 751 56800
P5 0,00 1,65 0 1 55 negativo 106,37 1591 57640


1024000
1024500
1025000
1025500
1026000
1026500
1027000
1027500
1028000
1028500
0 2 4 6 8 10 12 14 16 18
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 95

64ª QUESTÃO

Resposta Letra a)
Estação
Pontos
Visados
Altura do
Instrumento
Altura do
PRISMA
Ângulos
Distância
H Cotas
Inclinada
(m) (m) (m) (mm) (m)
RN-1
P1 1,65 1,80 75°47'39" 28,002 6722 735,253
P2 1,65 0,00 -16°48'33" 22,168 -978 727,553
P3 1,65 0,00 86°46'52" 24,729 3039 731,570
P4 1,65 0,00 -14°58'44" 22,545 -307 728,224
Cota RN-1 728,531

Resposta Letra b)
P3-P4 3,346 Erosão
P1-P2 7,700 Altura Talude
Resp. A altura Máxima não foi respeitada



65ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBS

Ré Vante (mm) (mm)
1
RN-5861 1087 213654 212567 IBGE
Aux-1 834 213654 212820
2
Aux-1 1323 214143 212820
Aux-2 1789 214143 212354
3
Aux-2 1789 214143 212354
RN-1 726 214143 213417

Estação
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
PRISMA
(m)
Ângulos
Distância
DH
(m)
Cotas
(m)
Inclinada
(m)
1
P1 1,55 1,80 83°18'14" 49,641 5,538 218,955
P2 1,55 0,00 -1°55'15" 50,470 -0,142 213,275
P3 1,55 1,80 82°5'28" 57,072 7,603 221,020
P4 1,55 0,00 -1°55'45" 52,271 -0,210 213,207

H1 5,680
H2 7,813
Desnível 2,133UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 96


66ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBS

Ré Vante (mm) (mm)
1
RN-134 567 382348 381781 IBGE
Aux-1 834 382348 381514
2
Aux-1 1323 382837 381514
Aux-2 1789 382837 381048
3
Aux-2 234 381282 381048
RN-1 726 381282 380556

Estação
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
PRISMA
(m)
Ângulos
Distância
DH
(m)
Cotas
(m)
Inclinada
(m)
1
P1 1,48 1,60 6°41'46" 48,641 5,552 386,108
P2 1,48 0,00 91°45'8" 52,470 -0,124 380,432
P3 1,48 1,60 8°34'32" 58,072 8,539 389,095
P4 1,48 0,00 91°58'21" 52,271 -0,319 380,237

H1 5,676
H2 8,858
Desnível 3,182

67ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBS

Ré Vante (mm) (mm)
1
RN-134 567 382348 381781 RN do IBGE
Aux-1 834 382348 381514
2
Aux-1 1223 382737 381514
Aux-2 1589 382737 381148
3
Aux-2 234 381382 381148
RN-1 726 381382 380656

Estação
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
PRISMA
(m)
Ângulos
Distância
DH
(m)
Cotas
(m) Inclinada
(m)
1
E.0 1,51 0,00 -36°49'26" 17,688 -9,091 371,565
E.1 1,51 0,00 107°1'26" 34,728 -8,657 371,999
E.2 1,51 0,00 99°56'55" 53,844 -7,792 372,864
E.3 1,51 0,00 96°15'30" 73,432 -6,495 374,161
E.4 1,51 0,00 93°51'45" 93,196 -4,768 375,888
E.5 1,51 0,00 92°5'21" 113,042 -2,611 378,045
E.6 1,51 1,60 0°1'8" 132,935 -0,134 380,522

E.0 371,565
E.5 378,045
Desnível 6,480

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 97


68ª QUESTÃO

ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBS

Ré Vante (mm) (mm)
1
1 RN-534 1267 562396 RN do IBGE
 Aux-1 834 562396
2
2 Aux-1 1123 562685
 Aux-2 1589 562685
3
3 Aux-2 334 561430
 RN-1 926 561430

Estação
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
PRISMA
(m)
Ângulos
Distância
DH
(m)
Cotas
(m) Inclinada
(m)
1
E.0 1,55 126°49'26" 17,688 -9,051 551,453
E.1 1,55 -18°24'26" 34,728 -9,416 551,088
E.2 1,55 -11°40'55" 53,844 -9,352 551,152
E.3 1,55 -8°8'55" 73,432 -8,858 551,646
E.4 1,55 -5°50'58" 93,196 -7,948 552,556
E.5 1,55 -3°59'45" 113,042 -6,327 554,177
E.6 1,55 1,60 92°3'52" 132,935 -4,839 555,665

E.0 551,453
E.5 554,177
Desnível 2,724

69ª QUESTÃO
Caderneta de Nivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-12 980 4169 3189 RN do IBGE
Aux-1 1234 4169 2935
2
Aux-1 1456 4391 2935
Aux-2 1789 4391 2602
3
Aux-2 1945 4547 2602
RN-1 1426 4547 3121

Caderneta de Contranivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
3
RN-1 1468 4589 3121
Aux-3 2228 4589 2361
4
Aux-3 1567 3928 2361
Aux-4 1534 3928 2394
5
Aux-4 1443 3837 2394
RN-12 658 3837 3179 RN do IBGE

Classe IIN
Cota Saída (mm) 3189 T (mm) 11,23
Cota Chegada(mm) 3179 Ext(m) 315,54
Ec (mm) -10
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 98


70ª QUESTÃO

Estação
Pontos
Visados
Altura do
Instrumento
(m)
Altura do
PRISMA
(m)
Ângulos
Distância
Inclinada
(m)
Cotas
(m)
H
(m)
Cotas
(m)
1
P1 1,55 1,50 12°15'19" 27,731 1281,725 5,936 1281,725
P2 1,55 1,80 71°21'1" 37,401 1287,499 11,710 1287,499
P3 1,55 1,50 17°0'14" 41,239 1287,899 12,110 1287,899
P4 1,55 1,80 69°31'5" 51,823 1293,672 17,883 1293,672


DH1 (m) 8,337 d1(m/m) 0,693
DH2 (m) 9,110 d2(m/m) 0,634
 i1% 69,3
H1 (m) 5,774 i2% 63,4
H2 (m) 5,773 a1 (graus) 34,706
 a2 (graus) 32,362m), e fez as
visadas nos pontos, obtendo-se os resultados, indicados abaixo. Responda o que se pede:

a) Monte e faça o cálculo da caderneta de nivelamento geométrico.

b) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica para levantamento Classe IN com
distância nivelada de 158,0m, como também justifique se o trabalho está satisfatório ou não segundo Norma
NBR-13133/94, sabendo que a cota final do Contranivelamento foi de 569,075m.

c) Na hipótese de ocorrer uma inundação na RUA A, com uma Lâmina d´água de 1,0m acima da cota do RN-1,
responda se a água irá ultrapassar a cota da soleira da casa (ponto P5), Justifique sua resposta.

d) Determine os desníveis das rampas 1 e 2.

Estação Visada de Ré (mm) Visada de Vante (mm)
RN-1 1689 -
P1 - 818
P2 - 1554
P3 - 787
P4 - 1501
P5 - 539



UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 13

15 - Você foi designado para realizar um transporte de cota do RN-3 localizado próximo a Antiga Fábrica Tacaruna,
até a o viaduto da Av. Norte no RN-4, na Av. Agamenon Magalhães, conforme indicado no desenho de Nucleação
abaixo. O transporte de cota destina-se a implantação da rede altimétrica das obras do corredor exclusivo de ônibus
do Ramal Norte-Sul (Ramal Agamenon), também conhecido como sistema BRT (Bus Rapid Transit) ou Trânsito
Rápido de Ônibus. O transporte de cota será realizado através de Nivelamento Geométrico de Classe IN. Após a
realização dos trabalhos de campo, foram coletadas as leituras da mira nos pontos necessários para realização do
transporte de Cota (tabela abaixo). Sabendo que a cota do RN-3 de partida é de 3,458 m em relação ao Nível Médio do
Mar – NMM e que a distância do RN-3 ao RN-4 implantado no final é de 1639m. Responda o que se pede abaixo:
Estação Visada de RÉ (mm) Visada de Vante (mm)
I 1254 1293
II 1892 1045
III 1289 1078
IV 770 1289

a) Monte e faça o cálculo da caderneta de transporte de Cota do RN-3 ao RN-4.
b) Calcular o valor do erro de fechamento altimétrico, sabendo que a cota final do contranivelamento foi de 3,471m,
tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133/94.




RN-3
RN-4
I
II
Aux-1 IV
Aux-2 Aux-3 II
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 14

16 - Você foi designado para realizar um transporte de cota do RN-1 localizado na Praça do Derdy, até a calçada em
frente ao Hospital Português no RN-2, na Av. Agamenon Magalhães, conforme indicado no desenho de Nucleação
abaixo. O transporte de cota destina-se a implantação da rede altimétrica das obras do corredor exclusivo de ônibus
do Ramal Norte-Sul (Ramal Agamenon), também conhecido como sistema BRT (Bus Rapid Transit) ou Trânsito
Rápido de Ônibus. O transporte de cota será realizado através de Nivelamento Geométrico de Classe IIN. Após a
realização dos trabalhos de campo, foram coletadas as leituras da mira nos pontos necessários para realização do
transporte de Cota (tabela abaixo). Sabendo que a cota do RN-1 de partida é de 4,458 m em relação ao Nível Médio do
Mar – NMM e que a distância do RN-1 ao RN-2 implantado no final é de 686,89m. Responda o que se pede abaixo:

Estação Visada de RÉ (mm) Visada de Vante (mm)
I 1054 1287
II 1792 1012
III 1089 1071

a) Monte e faça o cálculo da caderneta de transporte de Cota do RN-3641C ao RN-1.
b) Calcular o valor do erro de fechamento altimétrico, sabendo que a cota final do contranivelamento foi de 4,471m,
tolerância altimétrica e justifique se o trabalho está satisfatório ou não segundo a Norma NBR-13133.




Aux-2
RN-1
II III
RN-2
Aux-1 I
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 15

17- Você contratou um topógrafo para realizar um nivelamento geométrico de Classe IIN ao longo do eixo de um segmento
da BR232/PE, previamente locada e estaqueada, realizando as leituras das miras nas estacas indicadas abaixo. Durante os
trabalhos de campo, o topógrafo implantou uma Referência de Nível denominada de RN-1, e seu valor foi de 598,561m,
portanto para você obter as cotas de cada uma das estacas do eixo da estrada e com isso poder desenhar o perfil
longitudinal da rodovia, será necessário calcular a caderneta de nivelamento indicada abaixo, como também é necessário
verificar se o erro cometido no levantamento é tolerável ou não, sabendo que a cota final do contranivelamento foi de
598,555m. Sabendo disso responda o que se pede abaixo:

a) A extensão total do trecho nivelado em km.
b) Faça o cálculo da caderneta de nivelamento geométrico e indique o ponto mais baixo do eixo da BR232/PE
nesse segmento.
c) Calcular o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o
trabalho está satisfatório ou não, segundo Norma NBR-13133/94.



ESTAÇÃO ESTACAS
LEITURAS (mm) PR
(mm)
COTA
(m)
OBSERVAÇÕES
Ré Vante
1
RN-1 1250
70 1382
71 1689
72 1890
73 2560
74 2741
75 2897
76 2914
2
76 2501
77 870
78 1450
79 1812
80 1987
80+10,78 2191

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 16

18- Você foi designado para realizar um transporte de cota do RN-12 localizado na Praça Oswaldo Cruz, conforme indicado no
desenho da Unibase abaixo, até o Terreno de Nº 130, onde será iniciado um levantamento topográfico planialtimétrico, para
subsidiar a elaboração do projeto de um edifício empresarial. O transporte de altitude foi realizado através de um nivelamento
geométrico de Classe IN, nos trabalhos de campo foram coletadas as leituras da mira nos pontos necessários para realizar o
transporte da Cota (tabela abaixo). Sabendo que a altitude do RN-12 (IBGE) é de 4114 mm e que a distância do RN-12 ao RN-1
implantado é de 250,59m. Responda o que se pede abaixo:

a) Calcule a caderneta de Nivelamento e Contranivelamento do transporte de altitude do RN-12 ao RN-1.
b) Calcular o valor do erro de fechamento altimétrico e a tolerância altimétrica, e por fim justifique se o trabalho está satisfatório
ou não segundo Norma NBR-13133/94.


Acima é mostrada uma planta com o caminhamento do Transporte a Altitude do RN-12 (IBGE) ao RN – 1 (OBRA) - NIVELAMENTO


Caderneta de Nivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
1
RN-12 1250 - RN do IBGE
Aux-1 - 1382
2
Aux-1 1565 -
RN-1 - 1890

Caderneta de Contranivelamento
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (mm)
3
RN-1 1497 -
Aux-2 - 2651
4
Aux-2 2500 -
RN-12 - 897 RN do IBGE


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 17

19- Um Topógrafo foi designado para verificar se a Catenária de uma linha de transmissão que cruza um
determinado trecho da Ferrovia Transnordestina, está de acordo com as exigências para o Gabarito Mínimo que
a Norma exige. Para isso ele utilizou uma Estação Total capaz de medir distâncias sem o auxílio de prisma a uma
distância de até 2000m. Para realizar o levantamento, ele posicionou a estação totalno ponto “A” e fez
medições nos pontos P1 e P2, obtendo os seguintes dados.

Altura do instrumento: i = 1,67m
Ângulo de Inclinação Horizontal: P1= 3°57'37"e P2= -7°02'52"

Utilizando o distanciômetro eletrônico da Estação Total registraram-se os valores correspondentes as distâncias
inclinadas segundo a linha de visada: dP1 = 85,646m e dP2 = 85,246m

Sabendo que a cota do RN no Ponto “A” é de 539,189 m, a Altura da Locomotiva é de 3,80m e que o Gabarito
Mínimo é de 10,00m, quando uma ferrovia cruza abaixo de uma Linha de Transmissão. Faça o que se pede
abaixo:

e) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
f) Verificar se o Gabarito Mínimo foi atendido, ou seja, se a Ferrovia Transnordestina cruza o cabo da Linha de
Transmissão respeitando o Gabarito Mínimo.



Estação
Altura do
Instrumento
Ponto
Visado
Ângulos
Lidos
Distância
Inclinada
H Cota
(m) (m) (m) (m)




UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 18

20- Um Engenheiro agrimensor realizou um levantamento altimétrico na Barragem de Tapacurá no estado de
Pernambuco, para isso ele utilizou uma Estação Total capaz de medir distâncias sem o auxílio de prisma a uma
distância de até 1500m. Para realizar o levantamento, ele posicionou a estação total no ponto “A” e fez
medições nos pontos P1 e P2, obtendo os seguintes dados.

Altura do instrumento: i = 1,59m
Ângulo Zenital: P1= 49°45'00" e P2= 82°26'33"

Utilizando o distanciômetro eletrônico da Estação Total registraram-se os valores correspondentes as distâncias
inclinadas segundo a linha de visada: dP1 = 27,62m e dP2 = 16,44m

Sabendo que a cota do RN no Ponto “A” é de 137,234 m e que a cota de máxima enchente da bacia do
reservatório da barragem é de 155,170m, faça o que se pede abaixo:



a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e
P2.
b) Determinar qual é a altura da barragem.
c) Determinar qual é a folga em relação ao topo da barragem, quando a barragem estiver com seu nível
d´água na cota máxima.

Estação
Altura do
Instrumento
Ponto
Visado
Ângulo
Zenital
Distância
Inclinada
H Cota
(m) (m) (m) (m)




UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 19

21- Um Engenheiro realizou um levantamento altimétrico estacionando um taqueômetro eletrônico na Estação
1, e fez as seguintes medições ao visar os pontos P1 e P2 no topo dos telhados de uma casa:

Altura do aparelho: i = 1,58m
Ângulo de Inclinação Horizontal: P1= 31°44'34" e P2= 13°23'57"
Utilizando um distanciômetro eletrônico registraram-se os valores correspondentes as distâncias inclinadas
segundo a linha de visada: dP1 = 12,27m e dP2 = 22,88m

Sabendo que a cota do ponto na Estação 1 é de 128,586 m, determine quais as cotas dos pontos P1 e P2 através
do preenchimento da caderneta abaixo, e a diferença de nível entre os pontos P1 e P2 referente aos dois
telhados da casa.




Estação
Altura do
Instrumento Ponto
Visado
Ângulos
Lidos
Distância H Cota
(m) (m) (m) (m)



Cota do Ponto P1: __________
Cota do Ponto P2: __________
Diferença de nível entre os pontos P1 e P2: _______________
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 20

22- Um Engenheiro realizou um levantamento altimétrico estacionando um taqueômetro eletrônico na Estação
1, e fez as seguintes medições ao visar os pontos P1 e P2 no topo dos telhados de uma casa:

Altura do aparelho: i = 1,62m
Ângulo Zenital: P1= 50°05'43" e P2= 70°35'29"
Utilizando os Fios Estadimétricos e uma Mira Falante, foram medidos para cada ponto visado P1 e P2:

Pontos
Visados
Fio
Superior
Fio Médio
Fio
Inferior
(mm) (mm) (mm)
P1 1467 1382 1296
P2 1327 1204 1081

Sabendo que a cota do ponto na Estação 1 é de 579,124 m, determine quais as cotas dos pontos P1 e P2 através
do preenchimento da caderneta abaixo, e a diferença de nível entre os pontos P1 e P2 referente aos dois
telhados da casa.

Estação
Altura do
Instrumento Ponto
Visado
Ângulos
Lidos
Distância Leitura da Mira
Fio Médio
(m)
H Cota
(m) (m) (m) (m)



Cota do Ponto P1: __________
Cota do Ponto P2: __________
Diferença de nível entre os pontos P1 e P2: _______________

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 21

23- Um topógrafo realizou um levantamento trigonométrico para determinar a altura da torre de uma turbina
eólica construída no alto de um morro na Cidade de Gravatá. Para realizar o levantamento, ele estacionou um
teodolito na Estação 1, e fez as seguintes medições ao visar os pontos P1 e P2:

Altura do aparelho: i = 1,65m
Ângulo de Inclinação Horizontal: P1= 33°38'21" e P2= 11°39'40"

Utilizando uma trena, foi medida a distância horizontal entre a estação 1 e a base da torre da turbina eólica,
conforme indicado no desenho abaixo:


Sabendo que a cota na Estação 1 é de 341,192 m, responda:

a) Quais são as cotas dos pontos P1 e P2 através do preenchimento da caderneta abaixo.
b) Qual a altura da torre da turbina eólica construída no alto do morro.

Estação
Altura do
Instrumento
Ponto
Visado
Ângulo
Vertical
Distância
Horizontal
H Cota
(m) (m) (m) (m)




UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 22

24- Um Engenheiro Projetista precisa determinar a altura máxima de aterro de um projeto rodoviário que
cruzará uma linha de transmissão da CHESF, para isto ele contratou um topógrafo para medir a Catenária da
linha de transmissão no ponto de cruzamento com o eixo do projeto da estrada. Nos levantamentos o topógrafo
utilizou uma Estação Total capaz de medir distâncias inclinadas sem uso de prismas.

Durante o levantamento, o topógrafo posicionou a estação total no ponto “A” e fez as medições nos pontos P1
e P2, obtendo-se os seguintes resultados.

Ângulo Zenital: P1= 82°40'35" e P2= 51°58'48"

Distâncias inclinadas: DIP1 = 23,534m e DIP2 = 29,629m

Sabendo que a cota do Ponto “A” é de 123,892 m e que o Gabarito Mínimo é de 12,00m. Faça o que se pede
abaixo:

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
b) Determine qual deverá ser a altura máxima de aterro para que o Gabarito Mínimo seja respeitado no
projeto da rodovia que cruzará a linha de transmissão.




Estação
Altura do
Instrumento
Ponto
Visado
Ângulo Zenital
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)




UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 23

25- Um topógrafo realizou um levantamento altimétrico trigonométrico para determinar as cotas dos pontos
P1, P2, P3 e P4. Nos levantamentos o topógrafo utilizou uma Estação Total capaz de medir distânciasinclinadas
utilizando bastão com prisma.

Durante o levantamento, o topógrafo posicionou a estação total centrada e calada no RN (Cota do
RN = 578,342m), e fez as medições nos pontos, obtendo-se os resultados, indicados na caderneta abaixo.
Responda o que se pede abaixo:

a) Calcule a caderneta de nivelamento trigonométrico indicada abaixo, determinando as cotas dos pontos P1,
P2, P3 e P4.

b) Na hipótese de ocorrer uma inundação na RUA A, com uma Lâmina d´água de 1,0m acima da cota do ponto
P4, responda se a água irá ultrapassar a cota da soleira da casa (ponto P3), Justifique sua resposta.



Estação
Altura do
Instrumento
Altura
do
Prisma
Ponto
Visado
Ângulo de
inclinação
Horizontal ()
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)
1 1,59 2,00 P1 12º 12´34" 8,56
1 1,59 2,00 P2 28º 45´56" 15,90
1 1,59 2,00 P3 22º 10´14" 23,67
1 1,59 2,00 P4 24º 56´19" 18,45


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 24

26- Um Engenheiro Projetista precisa determinar a altura máxima de aterro de um projeto rodoviário que
cruzará uma linha de transmissão da CHESF, para isto ele contratou um topógrafo para medir a Catenária da
linha de transmissão no ponto de cruzamento com o eixo do projeto da estrada. Nos levantamentos o topógrafo
utilizou uma Estação Total capaz de medir distâncias inclinadas sem uso de prismas.

Durante o levantamento, o topógrafo posicionou a estação total no ponto “A” e fez as medições nos pontos P1
e P2, obtendo-se os seguintes resultados.

Ângulo de Inclinação Horizontal: P1= 11°20'14" e P2= 41°54'31"

Distâncias inclinadas: DIP1 = 23,807m e DIP2 = 31,365m

Sabendo que a cota do Ponto “A” é de 487,981 m e que o Gabarito Mínimo é de 12,00m. Faça o que se pede
abaixo:

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
b) Indique e justifique se o Gabarito Mínimo foi respeitado, sabendo que a Altura do Aterro da rodovia no
cruzamento com a linha de transmissão é de 5,27m.



Estação
Altura do
Instrumento
Ponto
Visado
Ângulo de
Inclinação
Horizontal ()
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 25

27- Um topógrafo realizou um levantamento altimétrico trigonométrico para determinar as cotas dos pontos
P1, P2, P3 e P4. Nos levantamentos o topógrafo utilizou uma Estação Total capaz de medir distâncias inclinadas
utilizando bastão com prisma.

Durante o levantamento, o topógrafo posicionou a estação total centrada e calada no RN (Cota do
RN = 578,342m), e fez as medições nos pontos, obtendo-se os resultados, indicados na caderneta abaixo.
Responda o que se pede abaixo:


a) Calcule a caderneta de nivelamento trigonométrico indicada abaixo, determinando as cotas dos pontos
P1, P2, P3 e P4. (2,00)

b) Na hipótese de ocorrer uma inundação na RUA A, com uma Lâmina d´água de 4,0m acima da cota do ponto
P4, responda se a água irá ultrapassar a cota da soleira da casa (ponto P3), Justifique sua resposta. (1,00)



Estação
Altura do
Instrumento
Ponto
Visado

Altura do
Prisma
(m)
Ângulo Zenital
()
Distância
Inclinada =
DI
H Cota
(m) (m) (m) (m)
1 1,59 P1 1,50 78º 11´31" 8,58
1 1,59 P2 1,50 60º 46´54" 15,90
1 1,59 P3 1,50 59º 11´11" 20,94
1 1,59 P4 1,50 66º 57´18" 18,45



UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 26

28- Um engenheiro projetista solicitou ao topógrafo a realização de um levantamento altimétrico
trigonométrico no eixo de projeto de uma nova rampa de acesso a um Sítio localizado em Gravata/PE,
objetivando obter o perfil longitudinal do terreno natural, e assim poder elaborar o projeto do greide do acesso
ao Sítio, o topógrafo utilizou um Teodolito, Trena e Mira Falante.

Durante o levantamento, o topógrafo posicionou a estação total centrada e calada no ponto “A” (Cota do
Ponto “A” = 149,568m), e fez as medições nos pontos B, C e D, obtendo-se os resultados, indicados no desenho
abaixo. Responda o que se pede abaixo:

a) Calcule a caderneta de nivelamento trigonométrico indicada abaixo.
b) Calcule o desnível entre o ponto “A” e “D”.


NOTA: As distâncias Lineares do Desenho acima estão dadas em metro.

Estação
Altura do
Instrumento Pontos
Visados
Ângulo
Zenital

Leitura da
Mira
Distância
Horizontal
H Cota
(m) (m) (m) (m) (m)
A B 87°58'50"
A C 76°51'37"
A D 71°11'58"

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 27

29- Um Topógrafo foi designado para verificar se a Catenária de uma linha de transmissão que cruza um
determinado trecho da Ferrovia Transnordestina, está de acordo com as exigências para o Gabarito Mínimo que
a Norma exige. Para isso ele utilizou uma Estação Total capaz de medir distâncias sem o auxílio de prisma a uma
distância de até 2000m. Para realizar o levantamento, ele posicionou a estação total no ponto “A” e fez
medições nos pontos P1 e P2, obtendo os seguintes dados.

Altura do instrumento: i = 1,67m
Ângulo de Inclinação Horizontal: P1= 49°45'00" e P2= 84°26'33"

Utilizando o distanciômetro eletrônico da Estação Total registraram-se os valores correspondentes as distâncias
inclinadas segundo a linha de visada: dP1 = 27,62m e dP2 = 21,19m

Sabendo que a cota do RN no Ponto “A” é de 539,189 m, a Altura da Locomotiva é de 3,80m e que o Gabarito
Mínimo é de 8,00m, quando uma ferrovia cruza abaixo de uma Linha de Transmissão. Faça o que se pede
abaixo:

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e P2.
b) Verificar se o Gabarito Mínimo foi atendido, ou seja, se a Ferrovia Transnordestina cruza o cabo da Linha de
Transmissão respeitando o gabarito mínimo.

Estação
Altura do
Instrumento
Ponto
Visado
Ângulo
Vertical
Distância
Inclinada
H Cota
(m) (m) (m) (m)




UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 28

30- Supondo que você é o engenheiro responsável pelo cálculo da vazão e pressão da água que abastece
uma residência, para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma
Estação Total capaz de medir distâncias com e sem uso de prismas.

Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1, P2,
P3 e P4, obtendo-se os seguintes resultados.

Ângulo Zenital: ZP1= 67°23'28", ZP2= 69°31'53" e ZP3= 75°38'30"
Ângulo de Inclinação Horizontal: P4= -24°49'49"

Distâncias inclinadas: DIP1 = 75,253m, DIP2 = 74,151 m, DIP3 = 71,709m e DIP4 = 16,819m.

Sabendo que a cota do Ponto “A” é de 587231mm, a altura do instrumento durante todas as medições foi de
1,58m e que a altura do prisma durante a leitura no ponto P3 foi de 1,780m. Faça o que se pede abaixo:

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 P2,
P3 e P4.
b) Determine qual éo Desnível entre a saída da água do Reservatório e a entrada da água que abastece a
residência, como também a altura da caixa d’água (distância de P3 a P2).
c) Determine qual é o volume em m³ e em Litros do reservatório, sabendo que ele possui as seguintes
dimensões em planta: largura de 3,00m e comprimento de 5,00m.

Estação
Altura do
Instrumento
Ponto
Visado
Ângulo Vertical
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 29

31- Supondo que você é o engenheiro responsável pelo cálculo da vazão e pressão da água que abastece
uma residência, para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma
Estação Total capaz de medir distâncias com e sem uso de prismas.

Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1, P2, P3
e P4, obtendo-se os seguintes resultados.

Ângulo de Inclinação Horizontal: P1= 22°09'21", P2= 20°00'07", P3= 13°48'11" e P4= -24°49'49"

Distâncias inclinadas: DIP1 = 75,008m, DIP2 = 73,929 m, DIP3 = 71,535m e DIP4 = 16,819m.

Sabendo que a cota do Ponto “A” é de 132,786m, a altura do instrumento durante todas as medições foi de
1,58m e que a altura do prisma durante a leitura no ponto P3 foi de 1,780m. Faça o que se pede abaixo:

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos
P1 P2, P3 e P4.
b) Determine qual é o Desnível entre a saída da água do Reservatório e a entrada da água que abastece a
residência, como também a altura da caixa d’água (distância de P3 a P2).
c) Determine qual é o volume em m³ e em Litros do reservatório, sabendo que ele possui as seguintes
dimensões em planta: largura de 3,50m e comprimento de 3,80m.

Estação
Altura do
Instrumento
Ponto
Visado
Ângulo Vertical
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)






UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 30

32- Durante as obras de construção do Estádio da Arena Pernambuco, foi utilizada a topografia em todos os estágios
da obra, desde das etapas de concepção do projeto, como também durante a execução, sobretudo no controle
geométrico da obra. Durante a instalação da cobertura do estádio, foram realizadas medições altimétricas para
verificar a correta inclinação e posicionamento das estruturas de sustentação que fizeram parte da cobertura do
estádio. Supondo que você é o engenheiro responsável pelo controle geométrico da instalação dessa cobertura, e que
para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma Estação Total capaz de
medir distâncias com e sem uso de prismas. Faça o que se pede abaixo:

Dados:
Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos
P1, P2 e P3, obtendo-se os seguintes resultados.
Ângulo de Inclinação Horizontal: P1= 46°34'34", P2= 30°32'24" e P3= -5°21'10"
Distâncias inclinadas: DIP1 = 49,884m, DIP2 = 68,839m e DIP3 = 17,365m

Sabendo que a cota do Ponto “A” é de 75997mm, a altura do instrumento durante todas as medições foi de 1,620m.
Faça o que se pede abaixo:

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos
P1, P2 e P3.
b) Sabendo que deverá haver um desnível entre a extremidade da estrutura metálica de sustentação da coberta do
estádio (P1) e sua base de apoio (P2) de 1,20m, verifique se esse desnível foi respeitado. Justifique sua resposta.
c) Verifique se a extremidade da coberta (P4) respeitou a distância vertical de 38,20m, sabendo que o desnível
entre o ponto P1 e P4 é de +0,35m.



Estação
Altura do
Instrumento
Ponto
Visado
Ângulo Vertical
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 31

33- Durante as obras de construção do Estádio da Arena Pernambuco, foi utilizada a topografia em todos os estágios
da obra, desde das etapas de concepção do projeto, como também durante a execução, sobretudo no controle
geométrico da obra. Durante a instalação da cobertura do estádio, foram realizadas medições altimétricas para
verificar a correta inclinação e posicionamento das estruturas de sustentação que fizeram parte da cobertura do
estádio. Supondo que você é o engenheiro responsável pelo controle geométrico da instalação dessa cobertura, e que
para isso você fez uso do nivelamento trigonométrico, utilizando como equipamento uma Estação Total capaz de
medir distâncias com e sem uso de prismas. Faça o que se pede abaixo:

Dados:
Durante o levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos
P1, P2 e P3, obtendo-se os seguintes resultados.
Ângulo Zenital: P1= 43°25'26"
Ângulo de Inclinação Horizontal: P2= 30°32'24" e P3= -5°21'10"

Distâncias inclinadas: DIP1 = 49,884m, DIP2 = 68,839m e DIP3 = 17,365m

Sabendo que a cota do Ponto “A” é de 61,563m, a altura do instrumento durante todas as medições foi de 1,620m.
Faça o que se pede abaixo:

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos
P1, P2 e P3.
b) Sabendo que deverá haver um desnível entre a extremidade da estrutura metálica de sustentação da coberta do
estádio (P1) e sua base de apoio (P2) de 1,25m, verifique se esse desnível foi respeitado. Justifique sua resposta.
c) Verifique se a extremidade da coberta (P4) respeitou a distância vertical de 37,10m, sabendo que o desnível
entre o ponto P1 e P4 é de +0,35m.



Estação
Altura do
Instrumento
Ponto
Visado
Ângulo Vertical
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)




UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 32

34-A empresa de topografia que você trabalha, foi contratada para realizar o levantamento topográfico da
Igreja de Santa Isabel na cidade de Paulista/PE, supondo que você foi designado para determinar a altura
da torre principal da igreja, para isso você fez uso do nivelamento trigonométrico, utilizando como
equipamento uma Estação Total capaz de medir distâncias com e sem uso de prismas. Durante o
levantamento, posicionou-se a estação total no ponto “A” e fez as medições nos pontos P1 e P2, obtendo-se
os seguintes resultados.

Ângulo Zenital: Z1=54°31'28" e Z2= 86°24'07"
Distâncias inclinadas: DI1 = 41,75m e DH2 = 34,00 m

Sabendo que a cota do Ponto “A” é de 12239mm, a altura do instrumento durante todas as medições foi de
1,52m e que a leitura da Mira no ponto P2 foi de 3658mm. Faça o que se pede abaixo:

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1 e
P2 (2,0)
b) Determine qual é a altura da torre principal da igreja

Estação
Altura do
Instrumento

Leitura da
Mira
(m)
Ponto
Visado
Ângulo Zenital
Distância H Cota
(m) (m) (m) (m)


UNICAP – Universidade Católica de Pernambuco
Prof.Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 33

35- Supondo que você foi designado para realizar o levantamento topográfico para medir o gabarito
vertical de um viaduto Rodoviário localizado na BR101/PE, utilizando como equipamento uma Estação
Total capaz de medir distâncias com e sem uso de prismas. Durante o levantamento, posicionou-se a
estação total no ponto “A” e fez as medições nos pontos P1, P2 e P3, obtendo-se os seguintes resultados.

Sabendo que a cota do Ponto “A” é de 198453mm, a altura do instrumento durante todas as medições foi de
1,630m e que a altura do prisma durante a leitura no ponto P3 foi de 1,890m. Faça o que se pede abaixo:
Ângulo Zenital: ZP1= 87°57'47", ZP2= 76°03'53" e ZP3= 69°21'12"
Distâncias inclinadas: DIP1 = 26,362m, DIP2 = 27,144 m e DIP3 = 28,153m
a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos P1,
P2 e P3.
b) Sabendo que o gabarito mínimo entre o topo do pavimento (P1) e a face inferior da viga do viaduto
rodoviário (P2) deverá ser 6,00m, verifique se o Gabarito Mínimo foi respeitado, justificando sua
resposta.
c) Considerando o item anterior (b), se o gabarito rodoviário não for respeitado, qual deveria ser a cota
do pavimento (ponto P3) para que o gabarito mínimo fosse respeitado.
d) Determine a altura da viga do viaduto rodoviário e o desnível entre os pavimentos das duas pistas
rodoviárias (P3 e P1).

Estação
Altura do
Instrumento
Ponto
Visado
Ângulo Zenital
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 34

36- Supondo que você foi designado para realizar o levantamento topográfico para medir o gabarito
vertical de um viaduto Rodoviário localizado na BR101/PE, utilizando como equipamento uma Estação
Total capaz de medir distâncias com e sem uso de prismas. Durante o levantamento, posicionou-se a
estação total no ponto “A” e fez as medições nos pontos P1, P2 e P3, obtendo-se os seguintes resultados.

Sabendo que a cota do Ponto “A” é de 634129mm, a altura do instrumento durante todas as medições foi de
1,630m e que a altura do prisma durante a leitura no ponto P3 foi de 1,78m. Faça o que se pede abaixo:
Ângulo Zenital: ZP1= 87°57'47", ZP2= 74°50'32" e ZP3= 67°29'30"
Distâncias inclinadas: DIP1 = 26,362m, DIP2 = 27,295 m e DIP3 = 28,517m

a) Preencha a caderneta de nivelamento trigonométrico abaixo, determinando as cotas dos pontos
P1, P2 e P3.
b) Sabendo que o gabarito mínimo entre o topo do pavimento (P1) e a face inferior da viga do viaduto
rodoviário (P2) deverá ser 6,00m, verifique se o Gabarito Mínimo foi respeitado, justificando sua
resposta.
c) Considerando o item anterior (b), se o gabarito rodoviário não for respeitado, qual deveria ser a cota
do pavimento (ponto P3) para que o gabarito mínimo fosse respeitado.
d) Determine a altura da viga do viaduto rodoviário e o desnível entre os pavimentos das duas pistas
rodoviárias (P3 e P1).

Estação
Altura do
Instrumento
Ponto
Visado
Ângulo Zenital
Distância
Inclinada = DI
H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 35


37 - Supondo que você foi contratado para determinar a altura máxima que deverá ter um edifício a ser
construído em um terreno localizado na orla da cidade de Olinda/PE, e que a premissa estabelecida pelo
3º Distrito do Comando Naval da Marinha do Brasil, foi que o edifício não deverá obstruir o feixe de
iluminação do farol posicionado atrás do terreno, sabendo que a distância horizontal entre o ponto mais
elevado do edifício até o ponto onde o feixe de iluminação do farol parte é de DH3 = 308,540m, Faça o que
se pede abaixo:

Especificações técnicas do levantamento:
Altura do instrumento: i = 1,56m
Altura do Prisma, quando utilizado nas medições: Ap = 1,80m
Ângulo de Abertura do feixe luminoso do canhão do Farol:  = 4°44'45"
Ângulos Verticais: P1= 66°41'59", P2= 75°14'45" e P3= 92°32'57"
Distância Medidas em Campo: DI1 = 192,960m, DI2 = 183,266m e DI3 = 131,447m
Cota estabelecida para o Ponto “M1” é de 143,546 m

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Determinar a altura do Farol (Distância vertical entre os pontos P1 e P2).
c) Determinar as Cotas dos Pontos "A" e "B".
d) Determinar a altura máxima do Edifício (H).


Estação
Altura do
Instrumento Pontos
Visados
Altura do
Prisma
(m)
Ângulos
Verticais
Distância
Inclinada
H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 36


38 - Supondo que você foi contratado para determinar a altura máxima que deverá ter um edifício a ser
construído em um terreno localizado na orla da cidade de Olinda/PE, e que a premissa estabelecida pelo
3º Distrito do Comando Naval da Marinha do Brasil, foi que o edifício não deverá obstruir o feixe de
iluminação do farol posicionado atrás do terreno, sabendo que a distância horizontal entre o ponto mais
elevado do edifício até o ponto onde o feixe de iluminação do farol parte é de DH3 = 270,669m, Faça o que
se pede abaixo:

Especificações técnicas do levantamento:
Altura do instrumento: i = 1,56m
Altura do Prisma, quando utilizado nas medições: Ap = 1,80m
Ângulo de Abertura do feixe luminoso do canhão do Farol:  = 4°44'45"
Ângulos Verticais: P1= 23°18'01", P2= 15°03'19" e P3= -03°34'48"
Distância Medidas em Campo: DI1 = 192,960m, DI2 = 183,266m e DI3 = 93,628m
Cota estabelecida para o Ponto “M1” é de 523,128 m

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Determinar a altura do Farol (Distância vertical entre os pontos P1 e P2).
c) Determinar as Cotas dos Pontos "A" e "B".
d) Determinar a altura máxima do Edifício (H).


Estação
Altura do
Instrumento Pontos
Visados
Altura do
Prisma
(m)
Ângulos
Verticais
Distância
Inclinada
H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 37


39 - Supondo que você foi contratado para determinar a altura máxima que deverá ter um edifício a ser
construído em um terreno localizado na orla da cidade de Olinda/PE, e que a premissa estabelecida pelo
3º Distrito do Comando Naval da Marinha do Brasil, foi que o edifício não deverá obstruir o feixe de
iluminação do farol posicionado atrás do terreno, sabendo que a distância horizontal entre o ponto mais
elevado do edifício até o ponto onde o feixe de iluminação do farol parte é de DH3 = 346,769m, Faça o que
se pede abaixo:

Especificações técnicas do levantamento:
Altura do instrumento: i = 1,56m
Altura do Prisma, quando utilizado nas medições: Ap = 1,95m
Ângulo de Abertura do feixe luminoso do canhão do Farol:  = 4°44'45"
Ângulos Verticais: P1= 23°18'01", P2= 14°45'15" e P3= 91°58'30"
Distância Medidas em Campo: DI1 = 192,960m, DH2 = 177,223m e DI3 = 169,646m
Cota estabelecida para o Ponto “M1” é de 108,908 ma) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Determinar a altura do Farol (Distância vertical entre os pontos P1 e P2).
c) Determinar as Cotas dos Pontos "A" e "B".
d) Determinar a altura máxima do Edifício (H).


Estação
Altura do
Instrumento Pontos
Visados
Altura do
Prisma
(m)
Ângulos
Verticais
Distâncias H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 38


40 - Supondo que você foi contratado para medir o valor do deslocamento vertical (Recalque) sofrido por um
edifício localizado na Região Metropolitana do Recife (RMR) após um ano de sua conclusão, ocasionado pela
acomodação do solo na base da fundação do empreendimento, para essa tarefa você fará uso de uma estação
total capaz de fazer leituras ângulos verticais e distância com ou sem a necessidade do uso do Prisma Refletor.
Sabendo disso faça o que se pede abaixo:

Especificações técnicas do levantamento:
Altura do instrumento: i = 1,69m
Altura do Prisma, quando utilizado nas medições: Ap = 1,80m
Ângulos Verticais: P1= 28°23'49", P2= 29°51'40" e P3= 91°19'09"
Distância Medidas em Campo: DH1 = 34,890m, DI2 = 74,297m e DH3 = 34,890m
Cota estabelecida para o Ponto “M1” é de 38,129 m

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Determinar o Recalque Vertical sofrido pelo Edifício.
c) Qual a Altura do Edifício Antes e Após o Recalque acontecer.




Estação
Altura do
Instrumento Pontos
Visados
Altura do
Prisma
(m)
Ângulos
Verticais
Distâncias H Cota
(m) (m) (m) (m)







UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 39


41 - Supondo que você foi contratado para medir o valor do deslocamento vertical (Recalque) sofrido por um
edifício localizado na Região Metropolitana do Recife (RMR) após um ano de sua conclusão, ocasionado pela
acomodação do solo na base da fundação do empreendimento, para essa tarefa você fará uso de uma estação
total capaz de fazer leituras ângulos verticais e distância com ou sem a necessidade do uso do Prisma Refletor.
Sabendo disso faça o que se pede abaixo:

Especificações técnicas do levantamento:
Altura do instrumento: i = 1,69m
Altura do Prisma, quando utilizado nas medições: Ap = 1,80m
Ângulos Verticais: P1= 59°15'15", P2= 57°36'17" e P3= -01°19'09"
Distância Medidas em Campo: DI1 = 68,248m, DI2 = 69,047m e DH3 = 34,890m
Cota estabelecida para o Ponto “M1” é de 23,908 m

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Determinar o Recalque Vertical sofrido pelo Edifício.
c) Qual a Altura do Edifício Antes e Após o Recalque acontecer.




Estação
Altura do
Instrumento Pontos
Visados
Altura do
Prisma
(m)
Ângulos
Verticais
Distâncias H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 40


42- Supondo que você foi contratado para medir o valor do deslocamento vertical (Recalque) sofrido por um
edifício localizado na Região Metropolitana do Recife (RMR) após um ano de sua conclusão, ocasionado pela
acomodação do solo na base da fundação do empreendimento, para essa tarefa você fará uso de uma estação
total capaz de fazer leituras ângulos verticais e distância com ou sem a necessidade do uso do Prisma Refletor.
Sabendo disso faça o que se pede abaixo:

Especificações técnicas do levantamento:
Altura do instrumento: i = 1,51m
Altura do Prisma, quando utilizado nas medições: Ap = 1,80m
Ângulos Verticais: P1= 30°44'45", P2= 32°23'43" e P3= 91°19'09"
Distância Medidas em Campo: DI1 = 68,248m, DI2 = 69,047m e DI3 = 34,900m
Cota estabelecida para o Ponto “M1” é de 8,477 m

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pontos P1, P2 e P3.
b) Determinar o Recalque Vertical sofrido pelo Edifício.
c) Qual a Altura do Edifício Antes e Após o Recalque acontecer.




Estação
Altura do
Instrumento Pontos
Visados
Altura do
Prisma
(m)
Ângulos
Verticais
Distâncias H Cota
(m) (m) (m) (m)





UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 41


43 - Supondo que você foi contratado para realizar o levantamento altimétrico de um eixo previamente locado e
estaqueado, na interseção do entroncamento entre as rodovias estaduais PB-008 e PB-044 no estado da Paraíba,
conforme especificações técnicas o eixo precisa ser nivelado e contranivelamento geometricamente, o levantamento
deverá se enquadrar na Classe IN, sabendo que o levantamento destina-se a obtenção das cotas de cada uma das estacas
do eixo da estrada , com fins de elaboração do desenho do perfil longitudinal da rodovia nesse trecho levantado, responda
o que se pede abaixo:

a) Faça o cálculo da caderneta abaixo e indique a estaca e a cota do ponto mais baixo do eixo estaqueado da PB-044 nesse
segmento levantado geometricamente.

b) A extensão total do trecho nivelado em metros do intervalo entre as estacas Est. 21+0,00 a Est. 32+18,56.

c) Calcule o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho está
satisfatório ou não, segundo a Norma NBR-13133/94, sabendo que a cota do RN-29 usado como referência de partida na
etapa de nivelamento geométrico é de 453,370m.


Caderneta de Contranivelamento Geométrico
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (m)
5
32+18,56 1150 -
32 - 1232
31 - 1359
6
31 556 -
30 - 890
29 - 1576
28 - 2040
7
28 656 -
27 - 690
26 - 1076
25 - 1541
24 - 1623
8
22 1531 -
21 - 1798
RN-29 - 1841
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 42


44 - Supondo que você foi contratado para realizar o levantamento altimétrico de um eixo previamente locado e
estaqueado, na interseção do entroncamento entre as rodovias estaduais PB-008 e PB-044 no estado da Paraíba,
conforme especificações técnicas o eixo precisa ser nivelado e contranivelamento geometricamente, o levantamento
deverá se enquadrar na Classe IIN, sabendo que o levantamento destina-se a obtenção das cotas de cada uma das estacas
do eixo da estrada , com fins de elaboração do desenho do perfil longitudinal da rodovia nesse trecho levantado, responda
o que se pede abaixo:

a) Faça o cálculo da caderneta abaixo e indique a estaca e a cota do ponto mais baixo do eixo estaqueado da PB-044 nesse
segmento levantado geometricamente.

b) A extensão total do trecho nivelado em metros do intervalo entre as estacas Est. 21+0,00 a Est. 36+19,45.

c) Calcule o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho está
satisfatório ou não, segundo a Norma NBR-13133/94, sabendo que a cota do RN-29 usado como referência de partida na
etapa de nivelamento geométrico é de 453,622m.


Caderneta de Contranivelamento Geométrico
ESTAÇÃO ESTACAS
LEITURAS(mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (m)
5
36+19,45 1150 -
36 - 1232
35 - 1359
6
35 556 -
34 - 874
33 - 1576
32 - 2040
7
32 456 -
31 - 690
30 - 1076
29 - 1489
28 - 1623
8
28 1989
22 1798
21 1678
RN-29 - 1841
UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 43


45 - Supondo que você foi contratado para realizar o levantamento altimétrico de um eixo previamente locado e
estaqueado, na interseção do entroncamento entre as rodovias estaduais PB-008 e PB-044 no estado da Paraíba,
conforme especificações técnicas o eixo precisa ser nivelado e contranivelamento geometricamente, o levantamento
deverá se enquadrar na Classe IN, sabendo que o levantamento destina-se a obtenção das cotas de cada uma das estacas
do eixo da estrada , com fins de elaboração do desenho do perfil longitudinal da rodovia nesse trecho levantado, responda
o que se pede abaixo:

a) Faça o cálculo da caderneta abaixo e indique a estaca e a cota do ponto mais baixo do eixo estaqueado da PB-044 nesse
segmento levantado geometricamente.

b) A extensão total do trecho nivelado em metros do intervalo entre as estacas Est. 22+0,00 a Est. 36+19,45.

c) Calcule o valor do erro de fechamento altimétrico, a tolerância altimétrica, como também justifique se o trabalho está
satisfatório ou não, segundo a Norma NBR-13133/94, sabendo que a cota do RN-67 usado como referência de partida na
etapa de nivelamento geométrico é de 30,433m.


Caderneta de Contranivelamento Geométrico
ESTAÇÃO ESTACAS
LEITURAS (mm) PR COTA
OBSERVAÇÕES
Ré Vante (mm) (m)
4
36+19.45 1150 -
36 - 1232
35 - 1359
5
35 656 -
34 - 874
33 - 1576
32 - 2040
6
32 456 -
31 - 690
30 - 1076
29 - 1489
28 - 1623
22 2721
RN-67 - 3223




UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 44

46 - Supondo que você foi contratado para monitorar o deslocamento vertical (Recalque) sofrido nos pilares de um Galpão
Industrial localizado na Região Metropolitana do Recife (RMR) ao longo de um ano, deslocamento esse ocasionado pela
acomodação do solo na base da fundação do empreendimento, para essa tarefa você fará uso de uma estação total capaz
de fazer leituras de ângulos verticais e distâncias sem a necessidade do uso do Prisma Refletor e de pinos previamente
fixados na parede dos pilares (pontos nos pilares indicados no desenho abaixo). Sabendo disso faça o que se pede abaixo:

Cota estabelecida para o Ponto “RN-1” é de 100,345m

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pinos de controle de recalque
fixados na face dos pilares de P1 a P8, das leituras do segundo levantamento de monitoramento da estrutura do
galpão.

b) Indique quais pilares estão fora do valor limite de recalque que é de até -10mm, conforme especificação
técnica do calculista da estrutura, e sabendo que as cotas obtidas no primeiro levantamento de monitoramento
da estrutura do galpão usado como referência, encontram-se também indicado na tabela abaixo.

c) Com base nos valores dos recalques calculados, determine o desnível (em milímetros) entre o pino fixado na
face do pilar de maior recalque e o RN-1 usado como referência, usando a cota do segundo levantamento.




Estação
Primeiro Levantamento Segundo Levantamento RECALQUE
(R)

(mm)
Pontos
Visados
Cotas
(mm)
Pontos
Visados
i Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm)
Inclinada
(m) (m)
1 P1 101962 P1 1,56 = 0°04'27" 40,45
1 P2 101856 P2 1,56 = -0°05'04" 38,98
1 P3 101744 P3 1,56 = -0°15'06" 40,11
1 P4 101762 P4 1,56 = -0°13'09" 40,45
1 P5 101898 P5 1,56 Z= 90°01'10" 43,56
1 P6 101829 P6 1,56 Z= 90°06'08" 45,78
1 P7 101797 P7 1,56 Z= 90°08'20" 46,56
1 P8 101759 P8 1,56 Z= 90°11'01" 46,89


UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 45

47 - Supondo que você foi contratado para monitorar o deslocamento vertical (Recalque) sofrido nos pilares de um Galpão
Industrial localizado na Região Metropolitana do Recife (RMR) ao longo de um ano, deslocamento esse ocasionado pela
acomodação do solo na base da fundação do empreendimento, para essa tarefa você fará uso de uma estação total capaz
de fazer leituras de ângulos verticais e distâncias sem a necessidade do uso do Prisma Refletor e de pinos previamente
fixados na parede dos pilares (pontos nos pilares indicados no desenho abaixo). Sabendo disso faça o que se pede abaixo:

Cota estabelecida para o Ponto “RN-1” é de 58,891m

a) Preencha a caderneta de Nivelamento abaixo, determinando as cotas dos pinos de controle de recalque
fixados na face dos pilares de P1 a P8, das leituras do segundo levantamento de monitoramento da estrutura do
galpão.

b) Indique quais pilares estão fora do valor limite de recalque que é de até -10mm, conforme especificação
técnica do calculista da estrutura, e sabendo que as cotas obtidas no primeiro levantamento de monitoramento
da estrutura do galpão usado como referência, encontram-se também indicado na tabela abaixo.

c) Com base nos valores dos recalques calculados, determine o desnível (em milímetros) entre o pino fixado na
face do pilar de maior recalque e o RN-1 usado como referência, usando a cota do segundo levantamento.




Estação
Primeiro Levantamento Segundo Levantamento RECALQUE
(R)

(mm)
Pontos
Visados
Cotas
(mm)
Pontos
Visados
i Ângulos
Verticais
Distância
H
(mm)
Cotas
(mm)
Inclinada
(m) (m)
1 P1 60462 P1 1.56 Z= 89°59'33" 35.45
1 P2 60407 P2 1.56 Z= 90°05'04" 32.98
1 P3 60372 P3 1.56 Z= 90°08'06" 35.11
1 P4 60318 P4 1.56 Z= 90°13'09" 35.45
1 P5 60348 P5 1.56 = -0°10'18" 37.00
1 P6 60391 P6 1.56 = -0°06'08" 38.78
1 P7 60355 P7 1.56 = -0°08'20" 41.56
1 P8 60430 P8 1.56 = -0°02'01" 41.89

UNICAP – Universidade Católica de Pernambuco
Prof. Glauber Carvalho Costa
Topografia - Nivelamento Geométrico e Trigonométrico


Apostila de Exercícios de Nivelamento Geométrico e Trigonométrico Página 46

48 - Você foi designado para checar e aprovar um transporte de altitude do RN-1 pertencente e Rede
Brasileira de Primeira Ordem (IBGE), até o início do levantamento de uma rua a ser pavimentada, com fins
de elaboração de um projeto viário. O levantamento foi realizado por meio de nivelamento geométrico
(Mira e Nível), com levantamento do tipo Classe IIN, nos trabalhos de campo foram coletadas as leituras
da mira nos pontos necessários para realizar o transporte da altitude (desenho abaixo). Sabendo que a
altitude do RN-1 (IBGE) é de 5791mm e que a distância do RN-1 ao RN-2 implantado é de 178,45m.
Responda o que se pede abaixo:

a) Calcule a cota do RN-2 implantado para o levantamento da rua a ser pavimenta, preenchendo a tabela
abaixo, mas sabendo que o topógrafo não anotou a visada de Vante da Estação II para o ponto Aux-2,
entretanto o ponto Aux-2 usado no levantamento pelo topógrafo, coincide com um RN de altitude
previamente conhecida e pertencente a Rede altimétrica da PCR - Prefeitura da Cidade do Recife (Desnível
entre a rede altimétrica do IBGE e da PCR é de 1,323m), e que a rede da PCR está referenciada ao nível
mínimo do mar e o IBGE o nível médio do mar, e sabendo também que a Altitude do RN da PCR é de 5578mm.

b) Determine o valor

Exercícios de Nivelamento

UNIFATECIE

Ferramentas de estudo

Conteúdos escolhidos para você

Prova - AV2-Topografia

Cálculo de Volumes em Topografia

Geom__tica (1)

AT6

1C2AA20lista20top20II202024 2 pdf

Perguntas dessa disciplina

O levantamento altimétrico trata-se da operação que determina as diferenças de nível ou distâncias verticais entre pontos do terreno. O nivelamento...
