Prova INSTALAÇÕES ELÉTRICAS

Prévia do material em texto

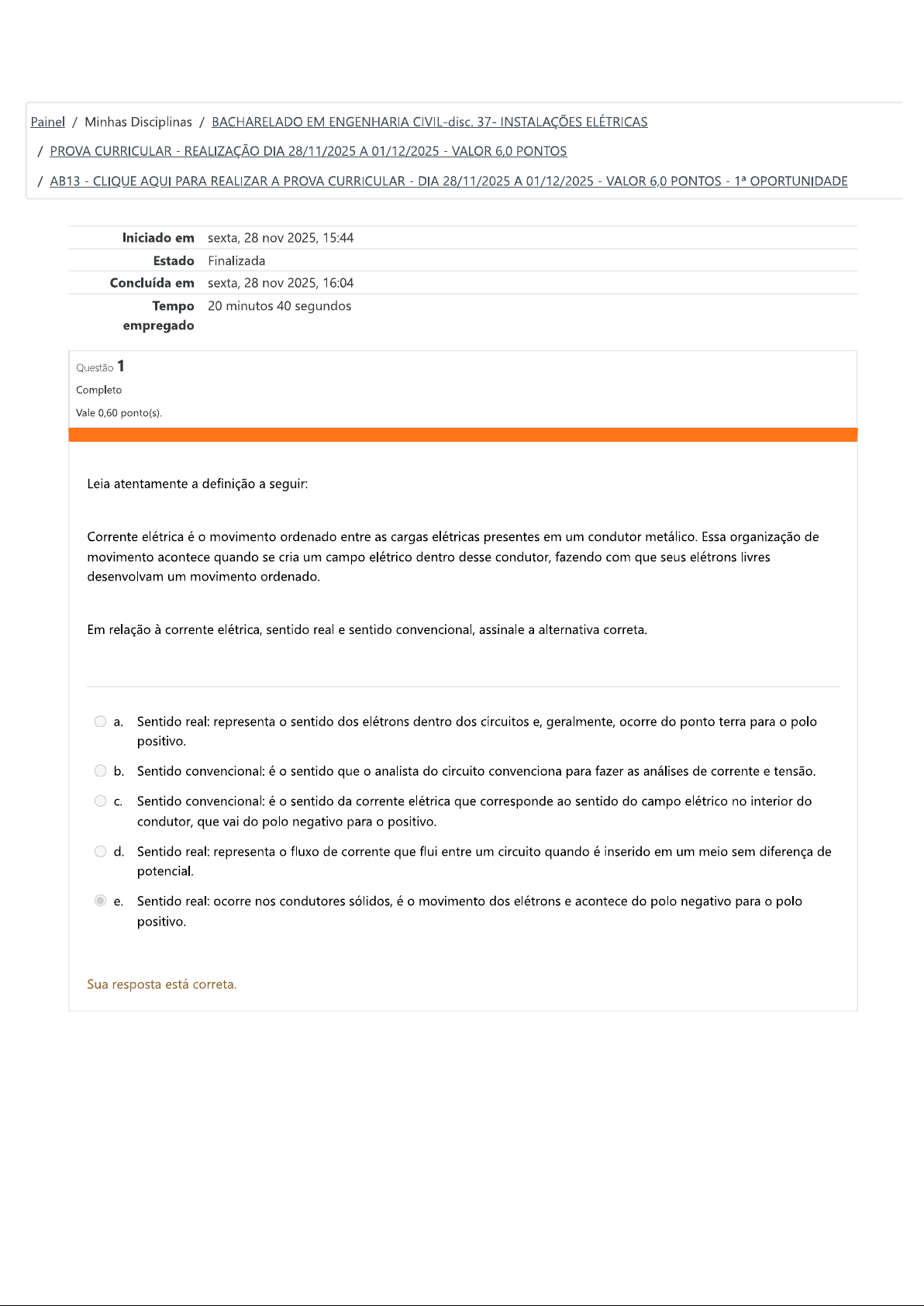

Painel / Minhas Disciplinas / BACHARELADO EM ENGENHARIA CIVIL-disc. 37- INSTALAÇÕES ELÉTRICAS / PROVA CURRICULAR REALIZAÇÃO DIA 28/11/2025 A 01/12/2025 VALOR 6,0 PONTOS / AB13 CLIQUE AQUI PARA REALIZAR A PROVA CURRICULAR DIA 28/11/2025 A 01/12/2025 VALOR 6,0 PONTOS OPORTUNIDADE Iniciado em sexta, 28 nov 2025, 15:44 Estado Finalizada Concluída em sexta, 28 nov 2025, 16:04 Tempo 20 minutos 40 segundos empregado Questão 1 Completo Vale 0,60 ponto(s). Leia atentamente a definição a seguir: Corrente elétrica é o movimento ordenado entre as cargas elétricas presentes em um condutor metálico. Essa organização de movimento acontece quando se cria um campo elétrico dentro desse condutor, fazendo com que seus elétrons livres desenvolvam um movimento ordenado. Em relação à corrente elétrica, sentido real e sentido convencional, assinale a alternativa correta. a. Sentido real: representa o sentido dos elétrons dentro dos circuitos e, geralmente, ocorre do ponto terra para o polo positivo. b. Sentido convencional: é o sentido que o analista do circuito convenciona para fazer as análises de corrente e tensão. C. Sentido convencional: é o sentido da corrente elétrica que corresponde ao sentido do campo elétrico no interior do condutor, que vai do polo negativo para positivo. d. Sentido real: representa fluxo de corrente que flui entre um circuito quando é inserido em um meio sem diferença de potencial. e. Sentido real: ocorre nos condutores sólidos, é movimento dos elétrons e acontece do polo negativo para o polo positivo. Sua resposta está correta.Questão 2 Completo Vale 0,60 ponto(s). O dimensionamento correto da seção transversal de um condutor é extremante necessário ao bom funcionamento das instalações. Além de evitar problemas na carga a serem energizadas, o dimensionamento correto também proporciona a diminuição do risco de acidentes elétricos, como o princípio de incêndio. Em função disso, é preciso considerar alguns aspectos para fazer dimensionamento. Leia atentamente alguns dos critérios a serem considerados durante o dimensionamento. (1) Frequência nominal. (2) Potência da carga a ser suprida. (3) Fator de potência da carga. (4) Natureza de carga: reativa, indutiva ou capacitiva. Dentre os pontos levantados acima, assinale a alternativa que apresenta os pontos necessários que devem ser levados em consideração durante o dimensionamento. a. (1) e (3) b. (2), (3) e (4) C. (1), (3) e (4) d. (1), (2), (3) e (4) e. (2) e (4) Sua resposta está correta.Questão 3 Completo Vale 0,60 ponto(s). Os subsistemas de aterramento são elementos condutores enterrados ou embutidos nas fundações das edificações. Eles são os responsáveis pela dispersão das correntes elétricas no solo. Tendo em mente os seus conhecimentos sobre SPDA, leia atentamente as afirmativas a seguir: I) Subsistemas de aterramento naturais são elementos metálicos embutidos nas fundações das edificações e parte integrante delas. II) Subsistemas de aterramento não naturais são elementos condutores enterrados horizontal ou verticalmente, com objetivo de dispersar as correntes elétricas no solo. III) Exemplos de subsistemas de aterramento não naturais são as armações das fundações de concreto armado das edificações, as armações das bases de torre de aerogeradores, e exemplo de subsistema de aterramento naturais são: condutores de cobre nu enterrados e hastes cobreadas. a. II, apenas. b. I, e III. C. e II. d. e III. e. le III. Sua resposta está correta.Questão 4 Completo Vale 0,60 ponto(s). Existem diversas normas técnicas que são aplicáveis as instalações elétricas, como a NBR 5410, que trata das instalações elétricas de baixa tensão, e a NBR 14039, que trata de instalações elétricas de média tensão de 1 kV a 36,2 kV. Em complemento a essas normas, existem outras que tratam de assuntos correlatos. I) Durante a atribuição da potência de cada ponto do circuito, o engenheiro responsável deve fazer a atribuição da potência do ponto. Isso lhe possibilitará verificar a necessidade de correção do fator de potência das cargas. II) Para a distribuição de cargas em circuitos, o engenheiro deverá verificar quais cargas serão agrupadas em cada circuito. III) A localização do quadro de distribuição (QD) é fundamental em um projeto, visto que os cabos que alimentam os QDs são de bitolas maiores. posicionamento deve ser estratégico, alinhando praticidade e economia para a instalação. Assinale a alternativa que apresenta todas as afirmativas corretas. a. le III. b. I, e III. C. Todas estão incorretas. d. e III. e. le II. Sua resposta está correta.Questão 5 Completo Vale 0,60 ponto(s). Um circuito elétrico é basicamente composto por fontes de tensão e/ou corrente, componentes elétricos (resistores, indutores e capacitores) e condutores. Quando o circuito elétrico está fechado, uma corrente elétrica é produzida através da diferença de potencial da fonte, fluindo pelo caminho fechado dos circuitos e passando por todos os componentes que compõem esse circuito. Utilizando os seus conhecimentos sobre circuitos elétricos, analise o esquema e as afirmativas a seguir. Marque V para a(s) afirmativa(s) verdadeira(s) e F para a(s) falsa(s). Dados: R1 = R2 = Ω, R3 = R4 = 10 Ω e V1 = 100 V. R1 R2 R3 V1 + R4 É possível substituir os 4 resistores por um único de 50 Ω. Ω. A tensão nos terminais de R2 é de 30 V. Se for acrescentado um resistor R3 = em paralelo apenas com R1, a resistência equivalente do circuito será de 40 Ω. Ω. Considerando circuito do desenho, se for acrescentado uma resistência Ra em paralelo com R1 e uma resistência Rb em paralelo com R3, desconsiderando os valores de cada resistor, a resistência equivalente seria de: = R1+Ra R1.Ra + R2 + R3+Rb R3.Rb + R4 A seguir, assinale a alternativa que apresenta a sequência correta: a. F,F,V,V. b. C. d. e. V,V,F,V. Sua resposta está correta.Questão 6 Completo Vale 0,60 ponto(s). De modo simplificado, o resistor equivalente é um resistor capaz de substituir parcial ou integralmente todos os resistores de um determinado arranjo. Esse resistor manterá as propriedades do resto do circuito, visto que a sua função é facilitar a interpretação e entendimento, e não alterar as características do circuito elétrico. Dado o esquema abaixo, verifica-se que o circuito pode ser reduzido em um único resistor no valor de: R1 R3 R5 + R2 R4 R6 V1 Dados: R1 = = 5 Ω, R3 = 7 Ω, R4 = 10 Ω, R5 = 13 Ω Ω e R6 = 6 Ω. Ω. a. 5,5 Ω Ω b. 8,25 Ω. C. 5 Ω. e. Ω. Sua resposta está correta.Questão 7 Completo Vale 0,60 ponto(s). As normas DIN 43671 e DIN 43670 exibem tabelas com as características das barras de cobre retangulares, redondas ou tubulares e das barras de alumínio retangulares e tubulares, respectivamente. Sobre os tipos de barramento, analise as afirmativas a seguir: I) Os barramentos retangulares de cobre são normalmente utilizados em painéis metálicos de baixa e média tensão. II) Os barramentos são dimensionados de acordo com a corrente de carga e os esforços eletrodinâmicos das correntes de curto- circuito. III) Mesmo se os barramentos de fabricação específica forem pintados, as correntes nominais não se alteram. Assinale a alternativa que apresenta todas as afirmativas corretas: a. Somente II. b. le II. C. le III. d. e III. e. I, e III. Sua resposta está correta.Questão 8 Completo Vale 0,60 ponto(s). Um aspecto importante em relação aos motores elétricos é a potência reativa necessária para a partida. Não somente motores, mas transformadores e fornos a arco também precisam de grande potência reativa. Em consequência disso, devemos nos atentar à correção do fator de potência. Levando em consideração os seus conhecimentos sobre energia reativa e indutiva, analise as afirmativas a seguir: I) A energia reativa indutiva pode ser gerada por motores síncronos superexcitados (compensadores síncronos) ou por capacitores. Nela, há o fator de potência dito reativo capacitivo. II) A energia reativa capacitiva é consumida por aparelhos que têm bobinas, tais como motores de indução, reatores e transformadores. Esse tipo de carga apresenta fator de potência reativo indutivo. III) As instalações industriais são, em grande maioria, consumidoras parciais de energia reativa indutiva e não produzem trabalho útil, pois são as responsáveis pela formação do campo magnético dos aparelhos em uso (principalmente motores e transformadores). Assinale a alternativa que apresenta todas as afirmativas corretas: a. I, e III. b. Apenas I. C. Apenas II. d. Apenas III. e. le II. Sua resposta está correta.Questão 9 Completo Vale 0,60 ponto(s). Os sistemas de proteção contra descargas atmosféricas são feitos por três subsistemas intimamente interligados: subsistema de captação, o subsistema de descida e o subsistema de aterramento. Os subsistemas de captação são os elementos condutores normalmente expostos e localizados na parte mais elevada da edificação. Eles são os responsáveis pelo contato direto com as descargas atmosféricas. Em relação à definição e classificação dos captores, leia atentamente as afirmativas a seguir: I) Captores naturais são constituídos por elementos condutores expostos, geralmente, partes da edificação que se deseja proteger. As coberturas metálicas das estruturas são exemplos de captores naturais. II) Captores não naturais são constituídos por elementos condutores expostos e instalados sobre a cobertura e a lateral das edificações, a fim de estabelecer contato direto com as descargas atmosféricas. Cabos de cobre nu e barras chatas de alumínio são exemplos de captores não naturais. Assinale a alternativa que apresenta as afirmativas corretas. a. Ambas estão incorretas. b. Apenas I. C. e II. d. Apenas II. e. Ambas estão corretas, e a é consequência da I. Sua resposta está correta.Questão 10 Completo Vale 0,60 ponto(s). Os dutos de barra, conhecidos como busway, são fabricados em tamanhos padronizados e têm vários acessórios complementares. ideal para conhecer todos é fazer a leitura de um catálogo. Apesar das grandes vantagens do busway, ele tem custo elevado em relação aos Para tanto, a aplicação dele é recomendada apenas em circuitos com elevada corrente de carga. Levando em consideração os seus conhecimentos sobre dutos e barramentos, analise atentamente as afirmativas a seguir: I) Os barramentos redondos e maciços de cobre são constituídos por tubos de cobre de diferentes seções circulares e empregados normalmente em subestações de alta tensão, localizadas em ambientes agressivos, marítimos ou industriais. II) Os barramentos tubulares de cobre são feitos por barras circulares maciças de cobre de diferentes seções transversais. Eles são destinados, normalmente, às subestações de média tensão, abrigadas ou ao tempo. III) Os barramentos pré-fabricados ou dutos de barra são fabricados em cobre, ou alumínio. As barras são suportadas por isoladores apropriados e contidos em um invólucro, geralmente, fabricado por um material isolante rígido. Assinale a alternativa que apresenta todas as afirmativas corretas: a. I, e III. b. Somente a II. C. e III. d. e II. e. Apenas a III. Sua resposta está correta. CLIQUE AQUI PARA REALIZAR O FÓRUM DE DISCUSSÃO Seguir para... AB14 CLIQUE AQUI PARA REALIZAR A PROVA CURRICULAR DIA 08/12/2025 A 10/12/2025 VALOR 6,0 PONTOS OPORTUNIDADE
