AUTOMAÇÃO E PROTEÇÃO DO SISTEMA
ELÉTRICO DE POTÊNCIA - Laboratório
Exp. 04 – Faltas Entre Barras

NOME: RA:

Vinicius Riello Guazzelli 235021

Experimento 04
Faltas Entre Barras

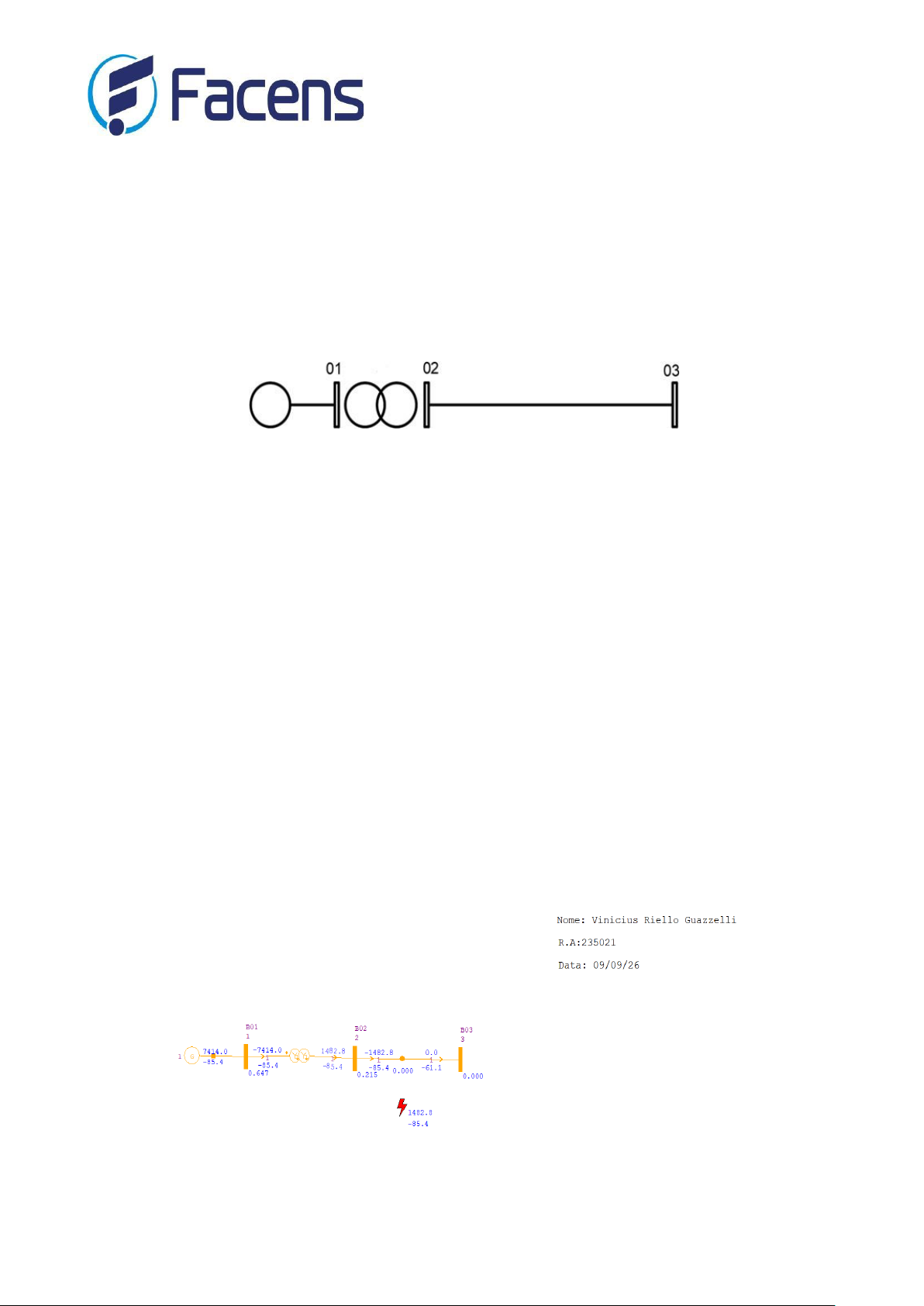

i) Através do software ANAFAS, desenvolva o circuito elétrico descrito pela Figura abaixo.

ii) Configure os elementos do circuito com os dados dos componentes da rede estão descritos nos itens
abaixo.
• Gerador:
o Tensão do gerador: 13,8 kV;
o Reatância de Sequência Positiva: j0,2 pu;
o Reatância de Sequência Negativa: j0,2 pu;
o Reatância de Sequência zero: j0,3 pu;
• Transformador:
o Ligação: Estrela aterrada – Estrela aterrada (13,8/69 kV);
o Reatância de Sequência Positiva: j0,25 pu;
o Reatância de Sequência Negativa: j0,25 pu;
o Reatância de Sequência zero: j0,35 pu;
• Linha:
o Comprimento: 10 km;
o Impedância de Sequência Positiva: 0,1+j0,25 pu;
o Reatância de Sequência Negativa: 0,1+j0,25 pu;
o Reatância de Sequência zero: 0,15+j0,35 pu;
iii) Preencha o quadro abaixo com a imagem do circuito desenvolvido no software ANAFAS.







AUTOMAÇÃO E PROTEÇÃO DO SISTEMA
ELÉTRICO DE POTÊNCIA - Laboratório
Exp. 04 – Faltas Entre Barras



iv) Simule uma falta trifásica a 45% da barra 02 e preencha o quadro abaixo.
Corrente de Falta a 45% da Barra 02 (A)
1482,8
v) Simule uma falta dupla fase a 45% da barra 02 e preencha o quadro abaixo.
Corrente de Falta a 45% da Barra 02 (A)
1284,1

vi) Simule uma falta fase-terra a 45% da barra 02 e preencha o quadro abaixo.
Corrente de Falta a 45% da Barra 02 (A)
1294,7
AUTOMAÇÃO E PROTEÇÃO DO SISTEMA
ELÉTRICO DE POTÊNCIA - Laboratório
Exp. 04 – Faltas Entre Barras


vii) Preencha a tabela descrita abaixo com os cálculos das faltas a 45% da barra 02.
Falta Trifásica (A) Falta Dupla Fase (A) Falta Fase-Terra (A)
1480,1 1283,2 1292,4
viii) Desenvolva uma análise através das informações adquiridas neste experimento.
 Na simulação, a falta trifásica apresentou a maior corrente, com aproximadamente
1482,8 A, enquanto a falta dupla fase resultou em 1284,1 A e a falta fase-terra em 1294,7
A. Os valores calculados apresentados na tabela foram 1480,1 A, 1283,2 A e 1292,4 A,
respectivamente. A comparação entre os resultados simulados e calculados mostra uma
boa concordância, com diferenças pequenas entre os valores. Para a falta trifásica, por
exemplo, a diferença foi de aproximadamente 2,7 A, indicando que o modelo e os cálculos
utilizados representam adequadamente as condições do sistema. O mesmo
comportamento é observado para as faltas dupla fase e fase-terra.
