ROTEIRO DE PRÁTICA DE LABORATÓRIO
ELÉTRICA 15/02/2020
CÓDIGO: XSGQ-00.00
RETIFICADOR BIFÁSICO DE 1 CAMINHO
FL. 1 de 5
REVISÃO:00

ELABORADO POR: Luiz Fernando Vieira APROVADO POR: NDE Elétrica

Nome: R.A:
Vinicius Riello Guazzelli 235021
Inacio Barbosa de Souza 235143

1. OBJETIVO
➔ Verificação do funcionamento do retificador bifásico de 1 caminho com cargas
resistiva e resistiva/indutiva;
➔ Verificação dos valores médio e eficaz da corrente em cada diodo e da tensão
reversa sobre o mesmo;
➔ Verificação do efeito da indutância nas formas de onda de corrente no circuito e
no valor eficaz da corrente na carga.

2. APLICAÇÃO
➔ Eletrônica de Potência - Laboratório de Elétrica.
➔ Eletrônica Industrial – Laboratório de Mecatrônica

3. LISTA DE MATERIAS
• Osciloscópio Digital;
• 2 pontas de prova;
• 1 Módulo M-02 (Diodos);
• 1 Módulo M-03 (Cargas);
• 1 Transformador 127 V/12 V+12 V.
• 1 resistor Shunt com pinos bananinha-bananinha
• 2 cabos banana-banana
• 3 cabos banana-bananinha
• 4 cabos bananinha-bananinha
• 4 jumpers bananinha-bananinha

4. PROCEDIMENTOS
4.1 Procedimento experimental

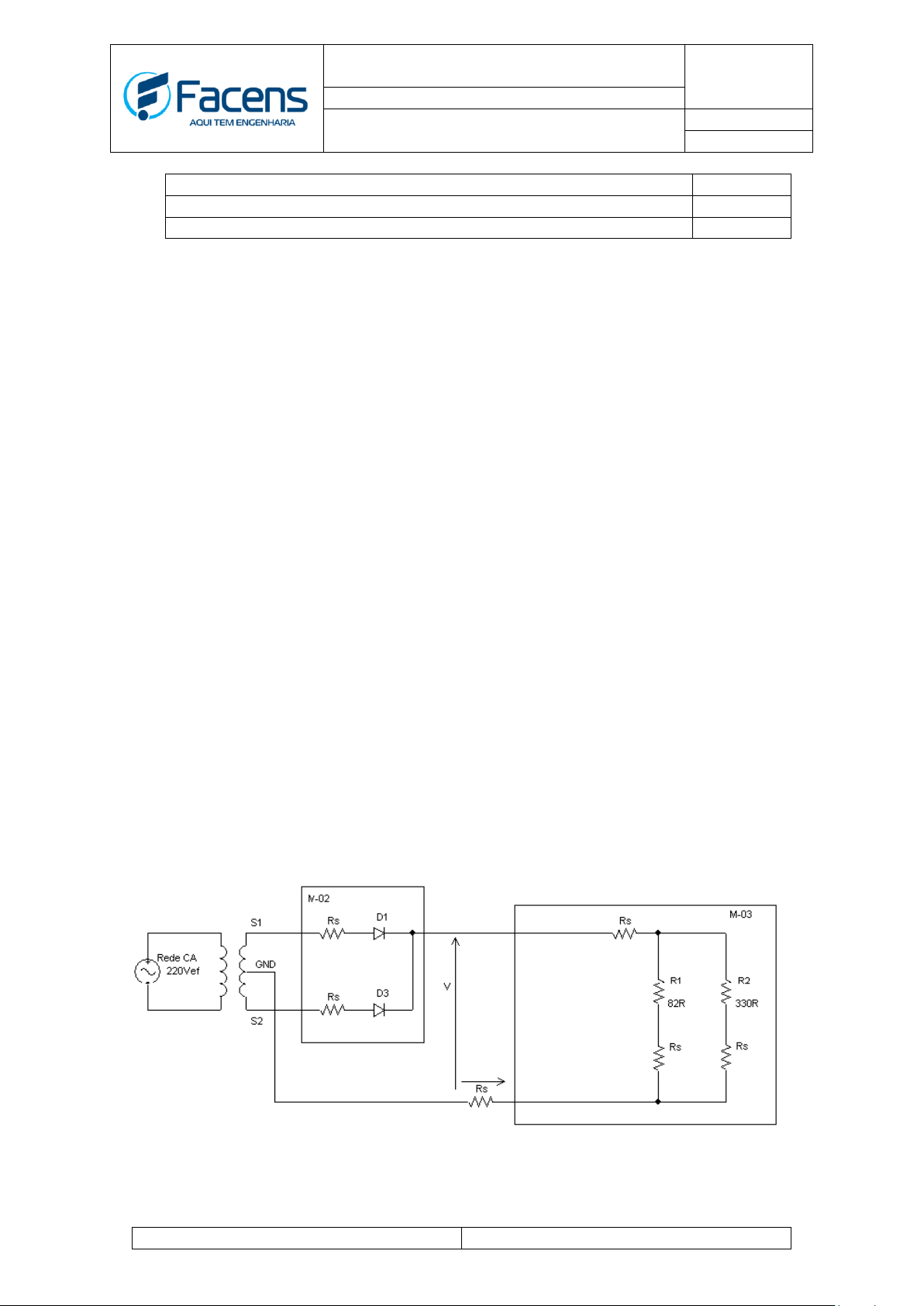

Montar o retificador bifásico com carga resistiva conforme figura abaixo.

Figura 1


ROTEIRO DE PRÁTICA DE LABORATÓRIO
ELÉTRICA 15/02/2020
CÓDIGO: XSGQ-00.00
RETIFICADOR BIFÁSICO DE 1 CAMINHO
FL. 2 de 5
REVISÃO:00

ELABORADO POR: Luiz Fernando Vieira APROVADO POR: NDE Elétrica

a) Medir o valor eficaz (RMS) do secundário do transformador.
R: 12.6 V
b) Medir os valores de tensão e corrente médias e eficazes na carga
R: CC RMS tensão: 12.6 V
 CC RMS CORRENTE: 0,19 A
 Média Tensão: 11.22 V
 Média Corrente: 0,17 A
c) Registre as formas de onda de tensão e corrente na carga.

d) Medir os valores médio e eficaz de corrente por um diodo e a tensão máxima de
bloqueio a qual ele estará sujeito.
R: CC RMS CORRENTE: 22,5 A
 Média Corrente: 20,017 A

e) Calcule a Potência Aparente, a Potência Ativa e o Fator de Potência para essa
montagem.
R: S= 2,394 V
 P= 2,37 W
 FP= 0,99






ROTEIRO DE PRÁTICA DE LABORATÓRIO
ELÉTRICA 15/02/2020
CÓDIGO: XSGQ-00.00
RETIFICADOR BIFÁSICO DE 1 CAMINHO
FL. 3 de 5
REVISÃO:00

ELABORADO POR: Luiz Fernando Vieira APROVADO POR: NDE Elétrica


f) Represente as formas de onda da tensão e da corrente em um dos diodos.

Acrescente a carga indutiva em série com a resistiva, como mostrado no esquema
abaixo.




g) Medir os valores de tensão e corrente médias e eficazes na carga
R: : CC RMS tensão: 12.6 V
 CC RMS CORRENTE: 0,11 A
 Média Tensão: 11.11 V
 Média Corrente: 0,109 A





ROTEIRO DE PRÁTICA DE LABORATÓRIO
ELÉTRICA 15/02/2020
CÓDIGO: XSGQ-00.00
RETIFICADOR BIFÁSICO DE 1 CAMINHO
FL. 4 de 5
REVISÃO:00

ELABORADO POR: Luiz Fernando Vieira APROVADO POR: NDE Elétrica



h) Registre as formas de onda de tensão e corrente na carga.

i) Medir os valores médio e eficaz de corrente por um diodo e a tensão máxima de
bloqueio a qual ele estará sujeito.
R: CC RMS CORRENTE: 22,5 A
 Média Corrente: 19,73 A

j) Represente as formas de onda da tensão e da corrente em um dos diodos.

k) Calcule a Potência Aparente, a Potência Ativa e o Fator de Potência para essa
montagem.
 R: S= 1,386 V
 P= 0,785 W
 FP= 0,57



ROTEIRO DE PRÁTICA DE LABORATÓRIO
ELÉTRICA 15/02/2020
CÓDIGO: XSGQ-00.00
RETIFICADOR BIFÁSICO DE 1 CAMINHO
FL. 5 de 5
REVISÃO:00

ELABORADO POR: Luiz Fernando Vieira APROVADO POR: NDE Elétrica

5. QUESTIONÁRIO AVALIATIVO

a) O que é um retificador bifásico de 1 caminho e como ele funciona?
 O retificador bifásico de um caminho é um circuito utilizado para converter uma
tensão alternada em uma tensão contínua pulsante. Neste experimento é utilizado um
transformador com secundário dotado de derivação central e dois diodos. Em um semiciclo,
um dos diodos fica diretamente polarizado e conduz corrente para a carga. No semiciclo
seguinte, o outro diodo passa a conduzir. Dessa forma, os dois semiciclos da tensão
alternada são aproveitados, produzindo uma retificação de onda completa na carga.

b) Qual a diferença entre carga resistiva e carga resistiva-indutiva em circuitos de
potência?
 Na carga resistiva, a corrente acompanha praticamente de forma instantânea a tensão
aplicada, portanto tensão e corrente possuem comportamento semelhante.
Na carga resistiva-indutiva, além da resistência existe uma indutância. O indutor se opõe às
variações bruscas de corrente e armazena temporariamente energia em seu campo
magnético. Como consequência, a corrente varia de forma mais lenta e tende a permanecer
circulando mesmo quando a tensão começa a diminuir.

c) Houve alteração nas formas de onda de tensão e corrente com a inclusão da carga
indutiva? Descreva as diferenças observadas.
 Sim. As formas de onda registradas no relatório mostram alteração principalmente na
corrente. Com a carga puramente resistiva, a corrente acompanha mais diretamente a
forma de onda da tensão retificada. Ao incluir o indutor, a corrente se torna mais suavizada
e apresenta menor variação instantânea, pois a indutância dificulta mudanças bruscas de
corrente.

d) Como a presença da indutância afetou a corrente nos diodos e a tensão de bloqueio?

 A presença da indutância modifica principalmente o comportamento da corrente nos
diodos. Como o indutor armazena energia e se opõe à variação da corrente, a corrente não
tende a variar de maneira tão abrupta durante as comutações entre os diodos.
Consequentemente, os períodos de condução e a forma da corrente nos semicondutores
são alterados. Já a tensão máxima de bloqueio dos diodos depende principalmente da
tensão do secundário do transformador e da topologia do retificador, portanto a inclusão
da indutância não provoca uma alteração significativa nesse valor.
