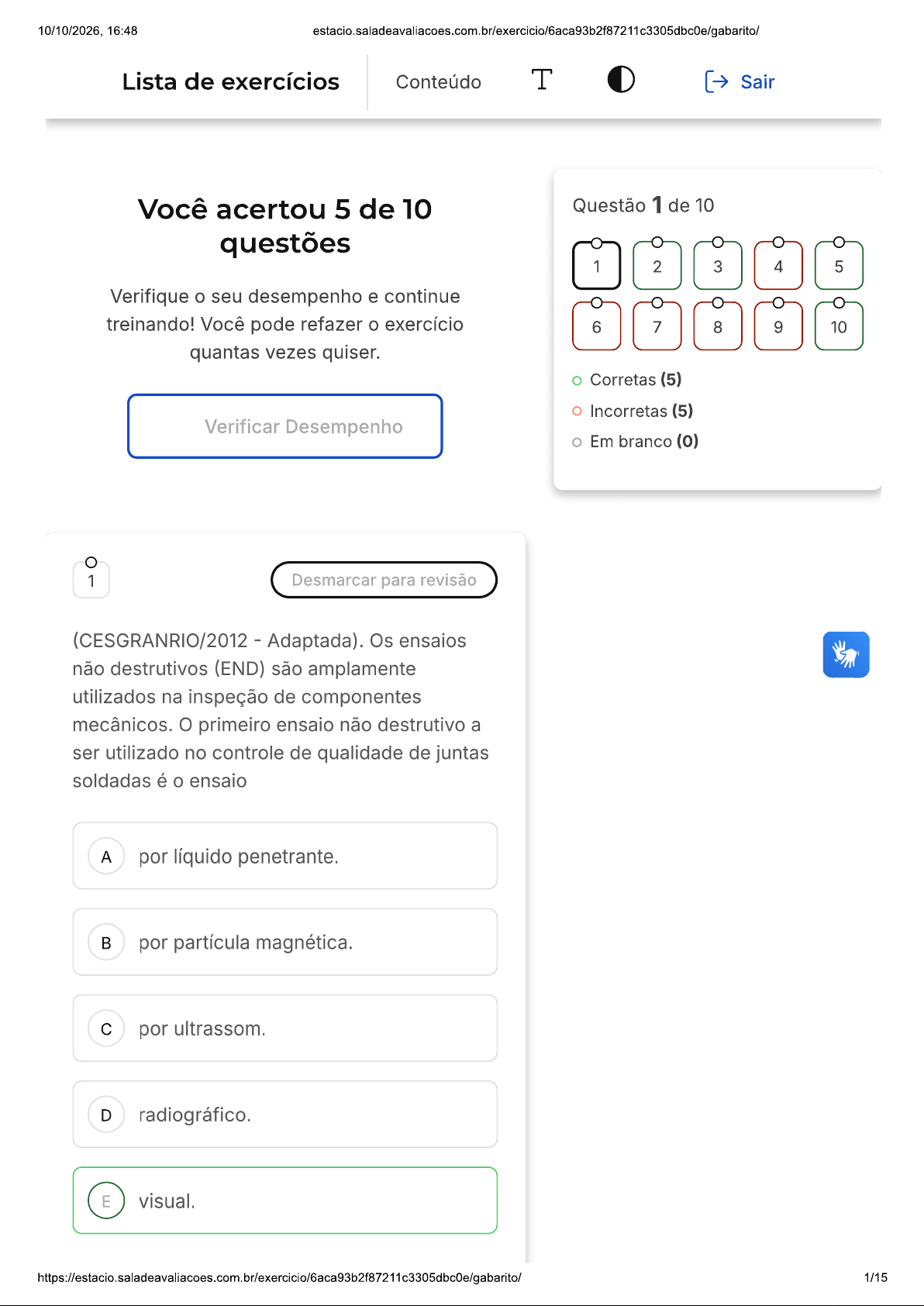

10/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ Lista de exercícios Conteúdo T Sair Você acertou 5 de 10 Questão 1 de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Corretas (5) Incorretas (5) Verificar Desempenho Em branco (0) 1 Desmarcar para revisão (CESGRANRIO/2012 Adaptada). Os ensaios não destrutivos (END) são amplamente utilizados na inspeção de componentes mecânicos. primeiro ensaio não destrutivo a ser utilizado no controle de qualidade de juntas soldadas é ensaio A por líquido penetrante. por partícula magnética. c por ultrassom. D radiográfico. E visual. https://estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ 1/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado ensaio visual é primeiro a ser realizado no controle de qualidade de juntas soldadas. Apesar de ser um método antigo, ele é fundamental para a detecção de descontinuidades superficiais. Com a evolução tecnológica, outros ensaios não destrutivos foram desenvolvidos e são aplicados posteriormente para identificar possíveis descontinuidades internas. No entanto, exame visual e dimensional em soldas ainda é ponto de partida para a inspeção de componentes mecânicos. VLibras 2 Desmarcar para revisão (NUCEPE/2018) Quanto ao ensaio não- destrutivo por ultrassom, responda: para que transdutor ultrassônico utilizado nesse ensaio tenha o acoplamento acústico satisfatório com a peça, devemos: A Adicionar líquido acoplante. Pressionar o transdutor com mais força sobre a peça. c Usinar a superfície de ensaio. 2/1510/10/2026, 16:48 Fazer uma excitação acústica inicial D com martelo. E Fazer um polimento da superfície. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado ensaio não destrutivo por ultrassom requer que contato entre transdutor e a superfície da peça seja mais perfeito possível, evitando a presença de elementos como bolhas que possam dificultar a transmissão da onda mecânica produzida pelo transdutor. Para assegurar VLibras um acoplamento acústico satisfatório entre o transdutor e a peça, é necessário uso de líquidos acoplantes. Portanto, a alternativa correta é a "A", que sugere a adição de um líquido acoplante para garantir a eficácia do ensaio. 3 Desmarcar para revisão (FCC/2019 Adaptada). Sobre os métodos de ensaios não destrutivos (END), considere. I. A Inspeção Radiográfica é realizada onde os componentes soldados exigem uma técnica de inspeção muito crítica devido à sua aplicação. A blindagem de radiação de raios gama e de raio X é um requisito rigoroso. II. Na inspeção Radiográfica, a distância entre filme e a peça não influencia a imagem do 3/1510/10/2026, 16:48 defeito investigado, pois seu tamanho depende exclusivamente do comprimento de onda do Raio III. teste ultrassônico pode detectar irregularidades internas na soldagem de metais ferrosos e não ferrosos. Funciona transmitindo ondas de som pulsantes de alta frequência através da solda. Está correto que consta em: A I c III D I, Acessivel.com VLibras E I, III Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Na inspeção de soldas, exame visual é inicialmente utilizado para detecção de defeitos superficiais. Em seguida, utiliza-se ensaio por raios X. No entanto, é importante ressaltar que tamanho da imagem no filme radiográfico (exame por raios X) é influenciado pela posição da fonte e do filme radiográfico em relação à peça a ser examinada, contrariando a afirmação II. A blindagem para os raios X é 4/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ um requisito de proteção obrigatório, conforme mencionado na afirmação I. ensaio por ultrassom, mencionado na afirmação III, utiliza pulsos/ondas de alta frequência (acima de 20 kHz) geradas pelo cabeçote e é capaz de detectar defeitos internos na peça. Portanto, as afirmações I e III estão corretas, tornando a alternativa E a resposta correta. 4 Desmarcar para revisão (CESGRANRIO/2010) ensaio não destrutivo que utiliza os Raios X permite a detecção de descontinuidades, como inclusões, bolhas, alteração da massa específica e micro trincas, no interior de uma peça. Dois fatores de extrema importância na qualidade dos resultados obtidos por essa técnica são a VLibras distância e a posição relativas entre os elementos fonte de radiação, peça e filme. Analise as afirmativas a seguir, relacionadas a esses dois fatores. I filme e a peça devem ficar mais próximo possível para que a imagem projetada represente o tamanho real da peça. A fonte de radiação deve ficar mais afastada possível da peça e do filme para minimizar o efeito de ampliação da imagem. III Quanto maiores as dimensões da fonte emissora, maior a nitidez da imagem. IV Para se eliminar a distorção da imagem, a fonte emissora deve ser posicionada mais perpendicular possível à base da peça e ao filme. Estão corretas APENAS as afirmativas: https://estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito 5/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ A I, III, IV c I, II, IV D I, III, IV E II, III, IV X Resposta incorreta Opa! A alternativa correta é a letra C. Confira gabarito comentado! Gabarito Comentado VLibras No ensaio por raios X, a disposição geométrica da peça, do emissor de raios X e do filme é a seguinte: a peça fica entre filme e gerador de raios X. Para uma fonte de raios X e peças fixas, quanto mais próximo filme estiver da peça, mais próxima da dimensão do defeito será a sua imagem projetada. Fixando-se filme e a peça, afastamento da fonte também minimiza o efeito de ampliação do tamanho da imagem projetada. A fonte pode ser puntiforme (dimensões pequenas em relação à peça) ou extensa. No caso das fontes extensas (dimensões não desprezíveis), ocorre fenômeno da penumbra que influencia na nitidez da imagem projetada no filme. ângulo de "incidência" dos raios X na peça também distorce as imagens no filme radiográfico, sendo a incidência normal a mais adequada. Portanto, as afirmativas I, e IV 6/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ estão corretas, enquanto a afirmativa III está incorreta, pois quanto maiores as dimensões da fonte emissora, menor será a nitidez da imagem. 5 Desmarcar para revisão (CESGRANRIO/2012 Adaptada) ensaio visual em materiais é a técnica mais antiga de ensaios não destrutivos utilizada pelo homem. A seguir, são apresentados fatores que influenciam na indicação visual de defeitos: I - Limpeza da superfície inspecionada - Acabamento da superfície inspecionada III - Qualificação do soldador São corretas apenas: VLibras A I c III D I, II E II, III 7/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A superfície que será examinada visualmente precisa ser cuidadosamente limpa para que possíveis descontinuidades superficiais sejam detectadas com mais facilidade. acabamento da superfície também auxilia na inspeção visual. Por exemplo, ao lixar um cordão de solda e retirar as "rebarbas", a visualização dos possíveis defeitos é facilitada. No entanto, a qualificação do soldador não influencia no exame de inspeção visual, pois inspetor visual não é operador de solda. Portanto, as afirmações I e estão corretas, enquanto a afirmação III está VLibras incorreta. 6 Desmarcar para revisão (IEMA/2007 Adaptada). Ensaios não- destrutivos são comumente utilizados para verificar a condição de peças. Acerca desse tipo de ensaio, são feitas as seguintes afirmativas: I - Nos ensaios de detecção de trincas com líquido penetrante, não há limitações quanto ao tamanho e a forma das peças a serem ensaiadas nem quanto ao tipo de material, desde que as trincas sejam superficiais. Os ensaios com ultrassom são bastante utilizados para detectar descontinuidades em todo volume da peça, porém só são aplicáveis a materiais metálicos. 8/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ III Para melhorar a nitidez de imagem nos ensaios de raios X, uma alternativa é diminuir tamanho da fonte emissora. São corretas apenas: A c III D I, III E II, III X Resposta incorreta VLibras Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado As afirmativas e III estão corretas. A afirmativa I está correta porque ensaio não destrutivo por líquidos penetrantes é adequado para a detecção de defeitos superficiais, não sendo limitado pelas dimensões ou forma da peça. Ele é adequado para quaisquer materiais, desde que não apresentem porosidade superficial em excesso. A afirmativa III também está correta, pois para melhorar a nitidez de imagem nos ensaios de raios X, uma alternativa é realmente diminuir tamanho da fonte emissora. Isso ocorre porque tamanho da fonte geradora de raios X (fonte extensa) ocasiona fenômeno da penumbra, que acarreta menor nitidez da 9/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ imagem do defeito projetada no filme radiográfico. A afirmativa está incorreta, pois método de inspeção por ultrassom pode ser aplicado a qualquer classe de materiais, não apenas aos metálicos. 7 Desmarcar para revisão (CESGRANRIO/2012). Líquidos penetrantes é uma das principais técnicas de ensaios não destrutivos. Nessa técnica, aplica-se um líquido sobre a superfície do componente. Esse líquido penetra no interior da descontinuidade, que é indicada por um agente revelador. Nesse contexto, considere as afirmativas abaixo. I A presença de ar no interior da descontinuidade dificulta a penetração do líquido. VLibras - líquido penetra no interior da descontinuidade por efeito de forças capilares. III Líquidos menos viscosos penetram mais facilmente nas descontinuidades. IV Líquidos menos viscosos penetram com menor velocidade nas Está correto o que se afirma em A I, III II, IV c I, II, III 10/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ D II, III, IV E I, II, IV X Resposta incorreta Opa! A alternativa correta é a letra C. Confira gabarito comentado! Gabarito Comentado A penetração do líquido no interior do defeito é devido à capilaridade. Como os defeitos são pequenos, qualquer bolha pode ficar aprisionada entre a peça e líquido, dificultando ensaio. A viscosidade do líquido é um parâmetro importante. Como os defeitos apresentam pequenas dimensões, é necessário que líquido apresente baixa viscosidade que VLibras fará com que escoe mais rapidamente. 8 Desmarcar para revisão (UFTM/2014 Adaptada) Os ensaios não destrutivos (ENDs) têm ampla utilização na indústria. A diminuição do comprimento de onda da radiação utilizada no ensaio não destrutivo de Raios X implica em: A Aumento de tensão. Diminuição da espessura da blindagem de proteção contra Raios X. 11/1510/10/2026, 16:48 Diminuição da penetração da c radiação. D Menor qualidade de ensaio. E Maior tempo de exposição à radiação. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado No ensaio não destrutivo por raios X, a relação entre a diferença de potencial (d.d.p.) ou tensão e comprimento de onda é dada pela expressão: = (12412) / d. d. p. VLibras Isso significa que comprimento de onda e a d.d.p. são inversamente proporcionais. Portanto, se comprimento de onda diminui, a tensão deve aumentar para manter a proporção. Assim, a alternativa correta é a "A", que afirma que a diminuição do comprimento de onda implica no aumento da tensão. 9 Desmarcar para revisão (CESGRANRIO/2010) Sobre o ensaio por líquidos penetrantes, analise as seguintes afirmativas: I - após a aplicação do líquido penetrante, a remoção do excesso ocorrerá após exame 12/1510/10/2026, 16:48 das indicações apresentadas na superfície do material. a aplicação do revelador extrai para a superfície líquido que penetrou nas aberturas superficiais do material. III materiais com porosidade acentuada são mais susceptíveis a esse tipo de ensaio, pois fornecerão indicações mais visíveis pelo fato de absorverem grande quantidade do líquido penetrante aplicado. Está correto APENAS que se afirma em A I B c III VLibras D I, E II, III X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado No ensaio por líquidos penetrantes, inicialmente é colocado sobre a superfície da peça um líquido com cor viva (vermelho). Com isso, por capilaridade, o líquido ocupará interior dos defeitos superficiais. Na sequência, a superfície é limpa (retirada do excesso de líquido) e, em seguida, um revelador (cor branca) é espalhado sobre a superfície, revelando o 13/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ líquido aprisionado nos defeitos superficiais, ou seja, absorvendo líquido dos defeitos e revelando-os. Materiais porosos tornarão ensaio mais dificultoso, pois os líquidos irão mostrar, como defeitos, regiões intactas da peça. 10 Desmarcar para revisão (IFRS/2014) Assinale a alternativa correta que apresenta dois métodos de ensaios não destrutivos (END) que podem ser empregados para detecção de descontinuidades internas em barras laminadas. A Ultrassom e inspeção visual. VLibras B Radiográfico e ultrassom. c Ultrassom e líquidos penetrantes. D Radiográfico e inspeção visual. E Líquidos penetrantes e radiográfico. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado 14/1510/10/2026, 16:48 estacio.saladeavaliacoes.com.br/exercicio/6aca93b2f87211c3305dbc0e/gabarito/ Existem diversos ensaios não destrutivos (ENDs) aplicados na indústria, entre eles: visual, por líquidos penetrantes, por ultrassom, por raios X, entre outros. No contexto da questão, que busca métodos para detecção de descontinuidades internas em barras laminadas, os ensaios por ultrassom e por raios X (radiográfico) são os mais adequados. Isso ocorre porque esses métodos são capazes de detectar defeitos internos em uma peça. Por outro lado, exame visual e ensaio por líquidos penetrantes são mais utilizados para a detecção de defeitos superficiais. Portanto, a alternativa correta é a B: "Radiográfico e ultrassom". Acessivel.com VLibras 15/15
