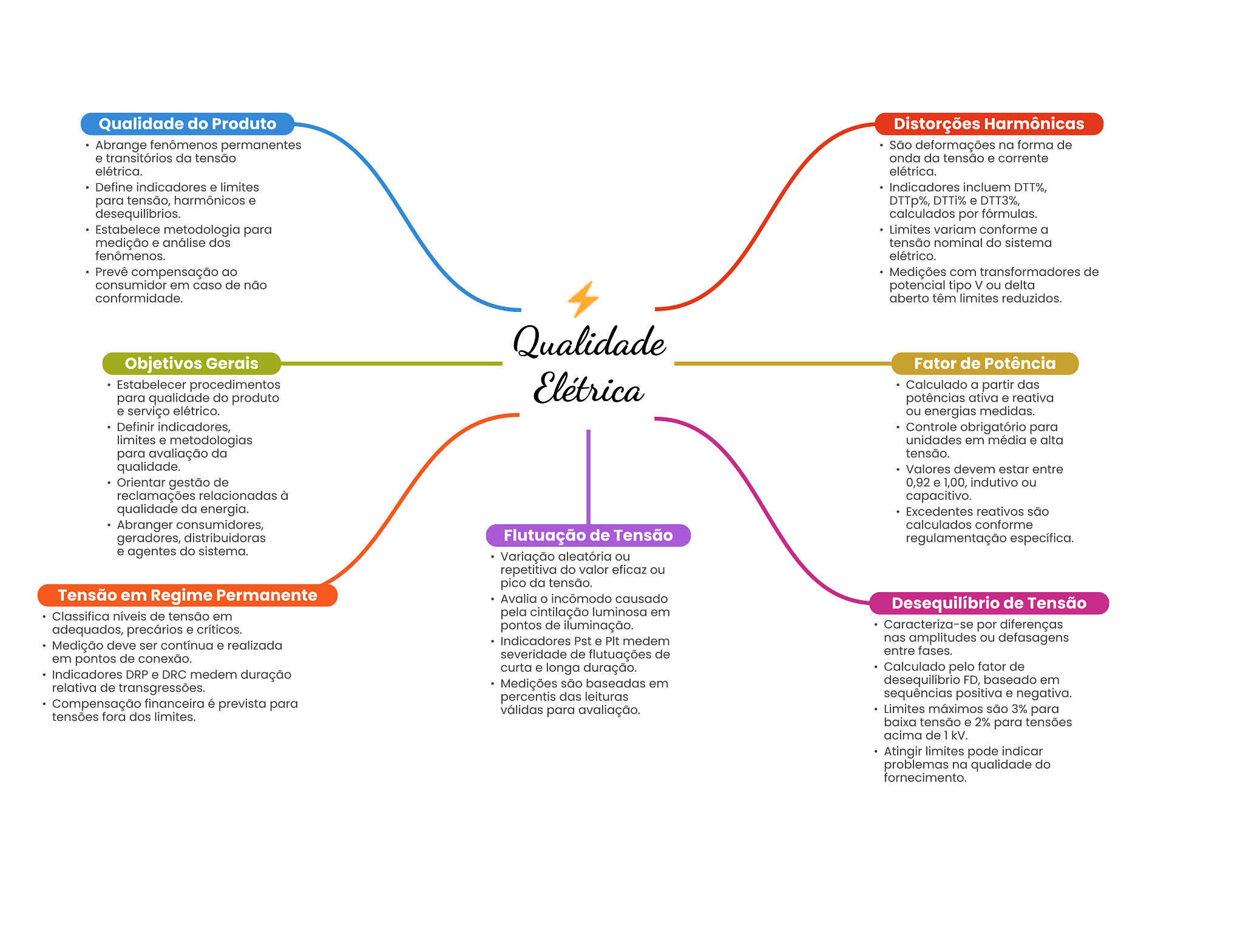

Mapa Mental - Qualidade Elétrica

Prévia do material em texto

Qualidade do Produto Distorções Harmônicas Abrange fenômenos permanentes São deformações na forma de e transitórios da tensão onda da tensão e corrente elétrica. elétrica. Define indicadores e limites Indicadores incluem DTT%, para tensão, harmônicos e DTTp%, DTTi% e DTT3%, desequilibrios. calculados por fórmulas. Estabelece metodologia para Limites variam conforme a medição e análise dos tensão nominal do sistema fenômenos. elétrico. Prevê compensação ao Medições com transformadores de consumidor em caso de não potencial tipo V ou delta conformidade. aberto têm limites reduzidos. Qualidade Objetivos Gerais Fator de Potência Estabelecer procedimentos para qualidade do produto Elétrica Calculado a partir das potências ativa e reativa e serviço elétrico. ou energias medidas. Definir indicadores, Controle obrigatório para limites e metodologias unidades em média e alta para avaliação da tensão. qualidade. Valores devem estar entre Orientar gestão de 0,92 e 1,00, indutivo ou reclamações relacionadas à capacitivo. qualidade da energia. Excedentes reativos são Abranger consumidores, calculados conforme geradores, distribuidoras Flutuação de Tensão regulamentação específica. e agentes do sistema. Variação aleatória ou repetitiva do valor eficaz ou pico da tensão. Tensão em Regime Permanente Avalia incômodo causado Desequilíbrio de Tensão Classifica níveis de tensão em pela cintilação luminosa em adequados, precários e críticos. pontos de iluminação. Caracteriza-se por diferenças Indicadores Pst e Plt medem nas amplitudes ou defasagens Medição deve ser contínua e realizada severidade de flutuações de entre fases. em pontos de conexão. curta e longa duração. Calculado pelo fator de Indicadores DRP e DRC medem duração relativa de transgressões. Medições são baseadas em desequilibrio FD, baseado em Compensação financeira é prevista para percentis das leituras sequências positiva e negativa. tensões fora dos limites. válidas para avaliação. Limites máximos são 3% para baixa tensão e 2% para tensões acima de 1 kV. Atingir limites pode indicar problemas na qualidade do fornecimento.
