IES AZORÍN
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES
PLANTA
ALZADO PERFIL IZQUIERDO
PLANTA
ALZADO PERFIL IZQUIERDO
PLANTA
ALZADO PERFIL IZQUIERDO

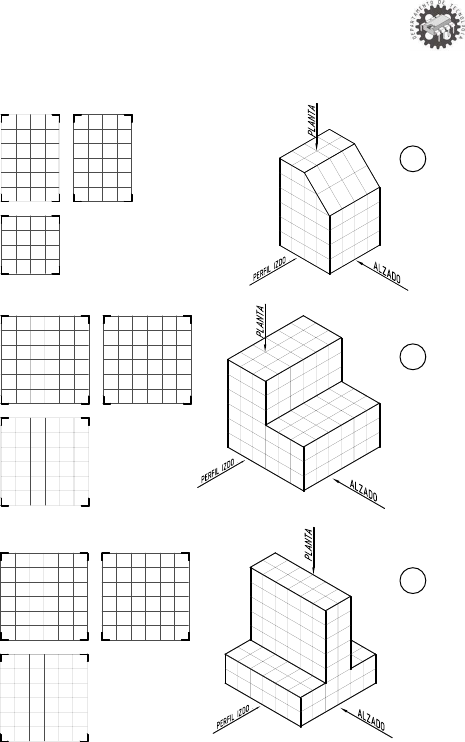

1. Dibuja las vistas de las piezas de la derecha. Colorea cada cara de la
perspectiva y su vista correspondiente con un mismo color.















































1
2
3
IES AZORÍN
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES
PLANTA
ALZADOPERFIL DERECHO
PLANTA
ALZADOPERFIL DERECHO
PLANTA
ALZADO PERFIL IZQUIERDO
2. Dibuja las vistas de las piezas de la derecha.

















































1
2
3
IES AZORÍN
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

3. Dibuja las vistas de las piezas de la derecha. Elije el punto de vista
más adecuado.















































1
2
3
IES AZORÍN
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

4. Dibuja las tres vistas principales de las siguientes piezas:















































1 2
3 4
5 6
7 8
IES AZORÍN
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

5. Dibuja las vistas de las siguientes piezas respetando las
dimensiones que se indican.
















































IES AZORÍN
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

6. Dibuja las vistas de las piezas siguientes, aplicando la escala que
se indica junto a ellas. Acótalas correctamente.

























































A
DIBUJAR A
ESCALA 1:2
B
DIBUJAR A
ESCALA 2:1
IES AZORÍN
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

7. EJERCICIOS DE AMPLIACIÓN.
Dibuja las vistas de las piezas siguientes, aplicando la escala que
se indica junto a ellas. Acótalas correctamente.
