GE190307










ASSOCIAÇÃO DE RESISTORES
Frente: 03 Aula: 03 Prof: DANTAS

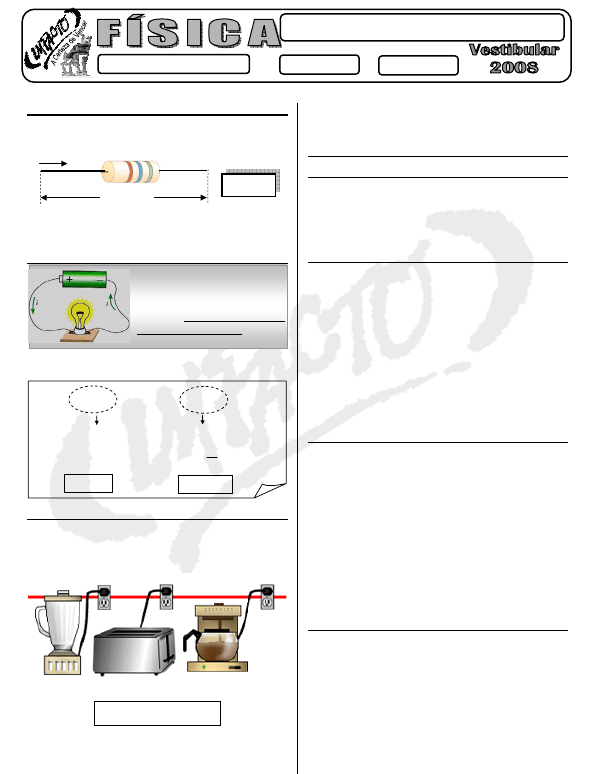

1 – POTÊNCIA ELÉTRICA (P)

Abaixo temos um resistor de resistência R submetido a uma ddp U e
sendo percorrido por uma corrente elétrica de intensidade i. A potência
elétrica (rapidez com que energia se transforma) é dada por:












OBSERVAÇÃO










É possível ainda, calcular a potência elétrica consumida por um
aparelho elétrico usando as equações abaixo:
















2- ENERGIA ELÉTRICA CONSUMIDA


A energia elétrica é muito importante no dia à dia porque facilmente é
convertida em outras formas de energia. No liquidificador, por exemplo,
a energia elétrica é convertida em energia mecânica, na torradeira a
energia elétrica é convertida em energia térmica, assim como na
cafeteira.













ENERGIA ELÉTRICA CONSUMIDA

Resistor 220 V - 2200 W
Lâmpada 110 V – 110 W


E : Energia elétrica (medida em quilowatt – hora Kwh)
P : Potência elétrica (medida em quilowatt – Kw)
t : intervalo de tempo (medido em hora).
NOTA: è importante trabalhar com a energia em Kwh, pois, as
companhias de energia nos vendem a energia elétrica por quilowatt-
hora



EXERCÍCIOS

1ª QUESTÃO

Entre os aparelhos eletrodomésticos a seguir, os que têm como
princípio de funcionamento o efeito Joule são:
a) liquidificador e batedeira
b) chuveiro e forno de microondas
c) torradeira e batedeira
d) liquidificador e ferro de passar roupas.
e) fero de passar roupas e torradeira


2ª QUESTÃO

Aqui em Belém, a tensão fornecida pela rede de distribuição de energia
elétrica é 127 V. Em outras regiões do Brasil as residências recebem
tensão de 220 V. Os aparelhos elétricos vendidos em cada região
devem ser ajustados para funcionar na Voltagem da rede local.
As lâmpadas incandescentes são fabricadas para funcionar na voltagem
de cada região e as especificações são escritas no bulbo de cada
lâmpada. Por exemplo, uma lâmpada de 100 W para ser usada no
Nordeste terá especificação: 100W – 220 V. Se uma lâmpada com
essas especificações for instalada em uma residência em Belém, pode-
se afirmar que:
a) A lâmpada pode operar, mas numa potência mais baixa do que a
especificada.
b) A potência da lâmpada será a mesma, mas ela irá operar com uma
corrente mais intensa do que se estivesse na rede de 220 V.
c) A lâmpada poderá queimar facilmente.
d) A iluminação fornecida pela lâmpada será a mesma, mas para isso
sua potência seria maior do que a especificada.

3ª QUESTÃO

Um homem utilizava, para iluminar seu quarto, uma única lâmpada que
dissipa 60W de potência quando submetida a uma diferença potencial
de 110V. Preocupado com a freqüência com que "queimavam"
lâmpadas nesse quarto, o homem passou a utilizar uma lâmpada que
dissipa 100W de potência quando submetida a 220V, e cujo filamento
tem uma resistência elétrica praticamente independente da diferença de
potencial à qual é submetida.
Das situações abaixo, a única que pode ter ocorrido, após a substituição
do tipo de lâmpada, é:
a) Houve diminuição da freqüência de "queima" das lâmpadas, mas a
luminosidade do quarto e o consumo de energia elétrica aumentaram.
b) Houve diminuição da freqüência de "queima" das lâmpadas, bem
como da luminosidade do quarto e do consumo da energia elétrica.
c) Houve aumento da freqüência de "queima" das lâmpadas, bem como
da luminosidade do quarto, mas o consumo de energia elétrica diminuiu.
d) Houve diminuição da freqüência de "queima" das lâmpadas, bem
como da luminosidade do quarto, mas o consumo de energia elétrica
aumentou.

4ª QUESTÃO (ENEM)


Lâmpadas incandescentes são normalmente projetadas para trabalhar
com a tensão da rede elétrica em que serão ligadas. Em 1997, contudo,
lâmpadas projetadas para funcionar com 127 V foram retiradas do
mercado e, em seu lugar, colocaram-se lâmpadas concebidas para uma
tensão de 120 V. Segundo dados recentes, essa substituição
representou uma mudança significativa no consumo de energia elétrica
para cerca de 80 milhões de brasileiros que residem nas regiões em
que a tensão da rede é de 1237 V. A tabela abaixo apresenta algumas
características de duas lâmpadas de 60 W, projetadas respectivamente
para 127 V (antiga) e 120 V (nova), quando ambas encontram-se
ligadas numa rede de 127 V.
i R
 U : ddp
UiP .=
P: potência elétrica consumida medida em W – Watts
i : intensidade de corrente elétrica medida em A - Ampères
U : diferença de potencial medida em V - Volts
A expressão anterior é valida sem
restrição para qualquer tipo de aparelho
elétrico. Percorrida por uma corrente
elétrica i e submetida à uma diferença de
potencial U, a lâmpada abaixo consome
potência dada por P = i.U
2.
..
)..(
.
iRP
iiRP
iRiP
UiP
=
=
=
=
RUP
U
R
UP
UiP
/
.
.
2=
⎟⎠
⎞⎜⎝
⎛=
=
U = R.i i = U / R



Ao acender uma lâmpada de 60 w e 120 V em um local onde a tensão
na tomada é de 127 V, comparativamente a uma lâmpada de 60 W e
127 V no mesmo local, tem como resultado:
a) a mesma potência, maior intensidade de luz e maior durabilidade.
b) mesma potência, maior intensidade de luz e menor durabilidade.
c) maior potência, maior intensidade de luz e maior durabilidade.
d) maior potência, maior intensidade de luz e menor durabilidade.
e) menor potência, menor intensidade de luz e menor durabilidade.


5ª QUESTÃO


As características de uma lâmpada incandescente, impressas na
embalagem, são 60 W – 120 V. Essas características correspondem a
uma corrente elétrica, em ampères, igual a:
a) 0,02 b) 0,05 c) 0,5 d) 2,0 e) 7,2


6ª QUESTÃO

A lâmpada do farol de um carro é de 0,24 w e está ligada a uma bateria
de 12 V.
a) Qual a resistência elétrica dessa lâmpada?
b) Qual a intensidade da corrente elétrica que passa por ela?


7ª QUESTÃO

A figura abaixo mostra as especificações de três lâmpadas
incandescentes. Para satisfazer a essas especificações, a resistência
elétrica de cada filamento deve ser diferente das demais. Assinale a
alternativa que contêm a relação correta entre as resistências das três
lâmpadas: R1, R2 e R3



















A) R1 < R2 < R3 b) R1 > R3 >R2 c) R2 > R1 > R3 d) R3 > R1 > R2


8ª QUESTÃO

A "chave" de um chuveiro elétrico pode ser colocada nas posições "fria",
"morna" e "quente". Quando se muda a chave de posição, modifica-se o
valor da resistência elétrica do chuveiro. Indique a correspondência
VERDADEIRA.
a) Água morna - resistência média.
b) Água morna - resistência baixa.
c) Água fria - resistência média.
d) Água quente - resistência alta.

9ª QUESTÃO
Na figura, temos a ilustração de um
chuveiro elétrico, com suas
especificações impressas e o esquema
da parte interna, destacando-se o
resistor, a chave e os pontos onde ela se
conecta para regular a temperatura
desejada da água, ou seja, inverno (água quente) e verão (água
morna). Das afirmações a seguir, quais são corretas?
I. No verão, a chave se conecta em A e a resistência elétrica, nesse
caso, vale 11 Ω

II. No verão, a chave se conecta em B e a resistência elétrica, nesse
caso, vale 11 Ω.

III. No inverno, a chave se conecta em A e a resistência elétrica, nesse
caso, vale 11 Ω.

IV. No inverno, a chave se conecta em B e a resistência elétrica, nesse
caso, vale 11 Ω.

V. No inverno, a chave se conecta em B e a resistência elétrica, nesse
caso, vale 7,3 Ω.
a)I e III b) II e IV c) II e III d) II e V e) I e IV



10ª QUESTÃO

Eletricidade em casa!
Suponha que você mude de São Paulo, onde a tensão da rede é 110 V,
para Florianópolis, onde a tensão da rede é 220 V, e traga consigo um
aquecedor elétrico. Você pode manter a mesma potência do aquecedor
substituindo a resistência original de 8,0 Ω por uma outra, cujo valor,
em Ω, seja:
a) 16 b) 32 c) 4 d) 2 e) 64


11ª QUESTÃO

Uma lâmpada de 60W – 220 V, ligada a uma fonte de 110 V, tem a sua
potência dissipada:
a) inalterada
b) duplicada
c) reduzida à quarta parte
d) reduzida à décima parte
e) reduzida à metade.


 12ª QUESTÃO

Muitas campanhas têm sido feitas no
sentido de promover economia de
energia elétrica. Num chuveiro elétrico,
cujos dados especificados pelo
fabricante são 2. 000 W – 120 V, uma
redução de potência de 30%
corresponde a ________ em sua
resistência elétrica de ____ ohms para
____ ohms.
As lacunas são corretamente
preenchidas, respectivamente, por:

a) um aumento; 0,06 ; 36 b) uma redução; 16,67; 11,67
c) um aumento; 11,67; 16,67 d) uma redução; 10,28; 7,20
e) um aumento; 7,20; 10,28.

13ª QUESTÃO

Considere um chuveiro elétrico e uma lâmpada elétrica com os
seguintes dados nominais:

Resistor 220 V - 2200 W
Lâmpada 110 V – 110 W


a) o resistor e a lâmpada têm resistência elétricas iguais.
b) O resistor e a lâmpada são percorridos por correntes elétricas de
mesma intensidade.
c) A lâmpada e o resistor consomem a mesma energia elétrica para o
mesmo tempo de utilização
d) A corrente elétrica na lâmpada é dez vezes mais intensa do que no
Resistor.
e) O resistor consome energia elétrica vinte maior que a lâmpada , para
o mesmo tempo de utilização.

14ª QUESTÃO

Um resistor ôhmico de resistência elétrica R, submetido à ddp U, é
percorrido por corrente elétrica de intensidade i e dissipa uma
potência P. A potência dissipada e a intensidade de corrente elétrica em
outro resistor de resistência 2R, submetido à ddp 2U, valem
respectivamente:
a) 4P e 2i


b) 4P e i
c) 4P e i /2
d) 2P e 2i
e) 2P e i

GABARITO
01 02 03 04 05 06 07 08 09 10 11 12 13 14
E A B D C ? A A D B C E E E
