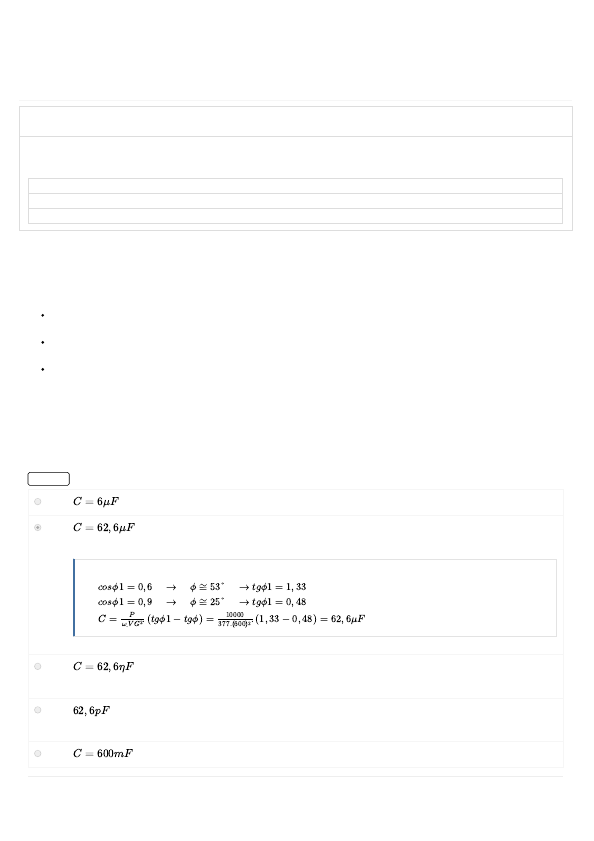

Questão 1/5 - Análise de Circuitos Elétricos
A diminuição do FP de uma instalação se deve a vários fatores, entre os quais citamos:
Motores CA operando em vazio ou com pequena carga
Transformadores operando em vazio
Reatores de lâmpadas fluorescentes
A melhoria do FP pode ser feita de várias formas. Mas a principal forma que iremos adotar é o uso de capacitores.
Sabendo disso um motor consome uma potência de 10kW a 600V com um FP = 0,6. Calcule a capacitância do capacitor
que aumenta a FP para 0,9, sendo a frequência 60HZ
Nota: 20.0
A
B
C
D
E
C = 6μF
C = 62, 6μF
Você acertou!
cosϕ1 = 0, 6 → ϕ≅53° → tgϕ1 = 1, 33
cosϕ1 = 0, 9 → ϕ≅25° → tgϕ1 = 0, 48
C = . (tgϕ1 − tgϕ) = . (1, 33 − 0, 48) = 62, 6μF
P
ω
.
VG
2
10000
377.(600)
2
C = 62, 6ηF
62, 6pF
C = 600mF
28/12/2016 AVA UNIVIRTUS
http://univirtus­277877701.sa­east­1.elb.amazonaws.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/115591/novo/1 2/4
Questão 2/5 - Análise de Circuitos Elétricos
Os tópicos abordados referentes a circuito RLC com alimentação senoidal, pode­se comprovar a sua magnitude intensa e
tão vital para a vida humana e além de ser fruto de variadas pesquisas que se fundamenta em seu funcionamento. Assim
temos um circuito RLC paralelo visto a seguir:
Pede­se para determinar, sabendo que a tensão da fonte é de 10V:
­ Corrente em cada componente (IR,IC,IL)
­ Corrente Total
­ Angulo de defasagem da corrente total com IR
Nota: 20.0
A
B
C
D
E
Questão 3/5 - Análise de Circuitos Elétricos
Dada a operação com números complexos:
Calcular o valor de x
Nota: 20.0
IR = 100mA, IC = 100mA, IL = 100mA, I = 300mA, Z = 316Ω, ϕ = 71, 5°
IR = 10mA, IC = 20mA, IL = 50mA, I = 31.6mA, Z = 316Ω, ϕ = 71, 5°
Você acertou!
IR = = 10mA
IC = = 20mA
IL = = 50mA
I =
√
IR
2
+ (IC − IL)
2
=
√
10
2
+ (20 − 50)
2
= 31, 6mA
Z = = = 316Ω
cosϕ = ⟶ ϕ = 71, 5°
10V
1000Ω
10V
500Ω
10V
200Ω
VG
I
10V
31
,
6mA
10mA
31
,
6mA
IR = 10A, IC = 20A, IL = 50A, I = 31.6A, Z = 316Ω, ϕ = 71, 5°
IR = 31.6mA, IC = 20mA, IL = 50mA, I = 300mA, Z = 312Ω, ϕ = 71.5°
IR = 1A, IC = 1A, IL = 2A, I = 5A, Z = 10Ω, ϕ = 71.5°
