Curso de Arquitetura e Urbanismo / Disciplina: Desenho de Arquitetura
CORTES

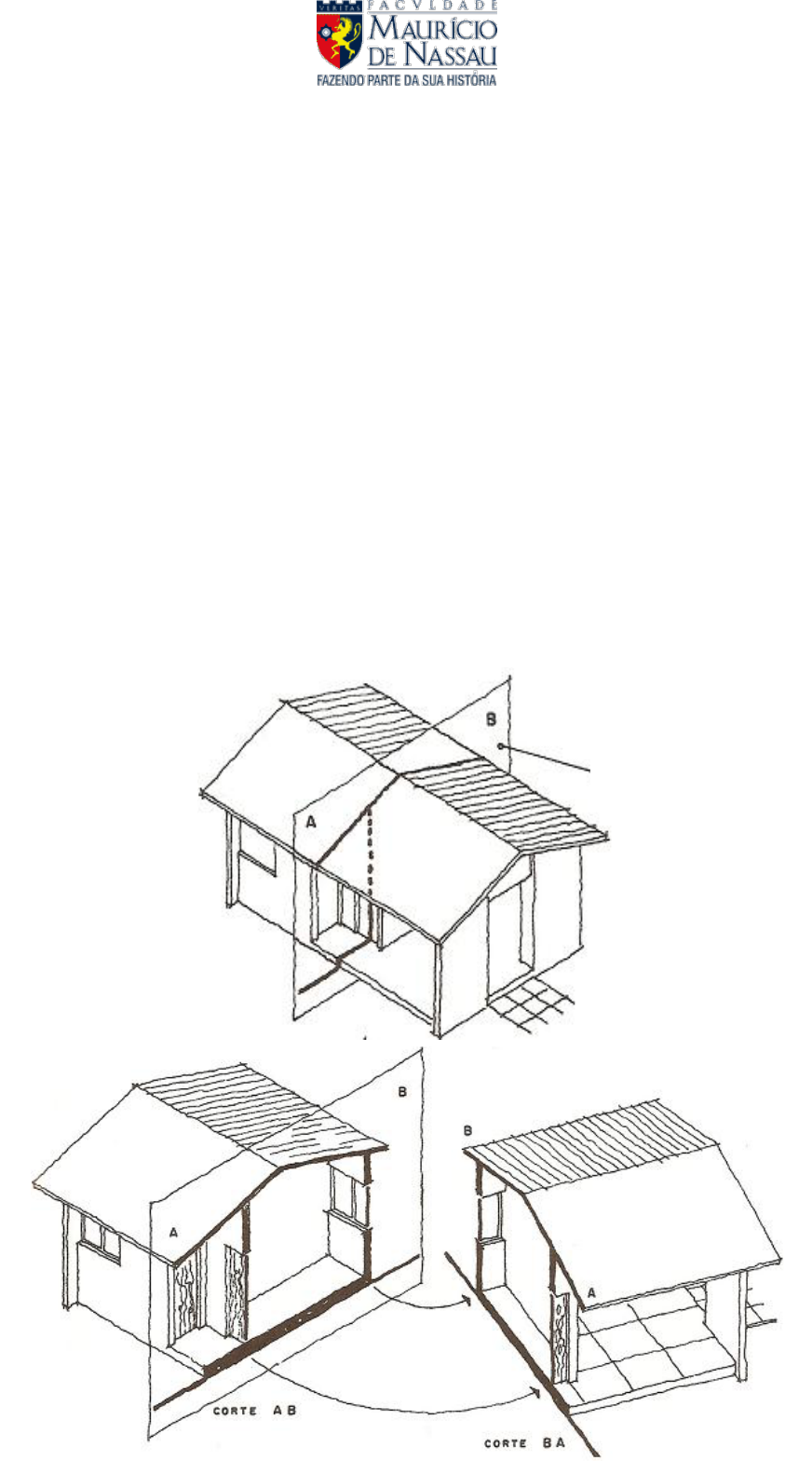

Os cortes são planos verticais que passam pela edificação e dividem-na em duas partes, seja no sentido transversal ou longitudinal. Tem como função apresentar as alturas do projeto, tais como, alturas do pé-direito, do peitoril, das janelas, das portas, da cumeeira, entre outras.
A escolha da posição dos cortes na edificação vai depender dos elementos internos que se queira representar, facilitando assim o entendimento do projeto, deve ser disposto de forma que o desenho mostre o máximo de detalhes construtivos. No mínimo são exigidos 02 cortes num projeto, onde um deles deverá passar por alguma área molhada, como banheiro, cozinha, área de serviço. A forma de cotar será somente na vertical, para representar as alturas.
Para fazer um corte, necessitamos indicar na planta baixa o local onde o corte estará passando, sua posição, para onde está “mirando”, podemos dizer. O modo de representar a indicação do corte está ao seu critério. Apenas imaginamos em qualquer forma, uma linha que cruza o edifício de um ponto externo a outro, e indicamos com uma seta qualquer sua direção.
	Assim como na planta baixa, também representamos em traços grossos tudo aquilo que está sendo cortado (estruturas e alvenaria: viga, laje, piso, paredes, etc), em seguida, em traços médios, o que está sendo cortado e não é estrutura, como as janelas, portas, grades das esquadrias, etc, e depois em traços finos, tudo que está em vista, como representações de objetos, bancadas, vasos sanitários, chuveiros. Nos cortes não se representa nada que seja visto através de portas e janelas, considerando-se que estejam fechadas.
Alguns termos técnicos:
 CORTE AB
 ESCALA: 1/75
Exemplo de corte no banheiro:
 PLANTA BAIXA
 ESCALA: 1/75
Existem várias maneiras de se iniciar o desenho de um corte. Vamos começar com o corte A-A, construindo uma linha de terra, e elevando as paredes que estão sendo cortadas a uma altura aproximadamente maior ou igual ao pé-direito desejado.
Agora colocamos o nível de piso do banheiro e lançamos a altura do pé-direito junto com a laje (vamos considerar 0,10m de espessura).
Lançamos as outras alturas, como de pia, box, forro, chuveiro, colocamos todas as peças (sanitário, pia, chuveiro, etc.)
Aplicamos hachuras (note que na parede onde o corte mostra arredondada, aplicamos uma hachura para identificá-la, assim como na pia), e cotamos. E o resultado fica assim:
 CORTE AA
 ESCALA 1/75
�
A
�
�
�
PLANO VERTICAL
A
B
B
B
B
A
A
B
A
A
B
