Questão 1/5 - Instrumentação Eletrônica

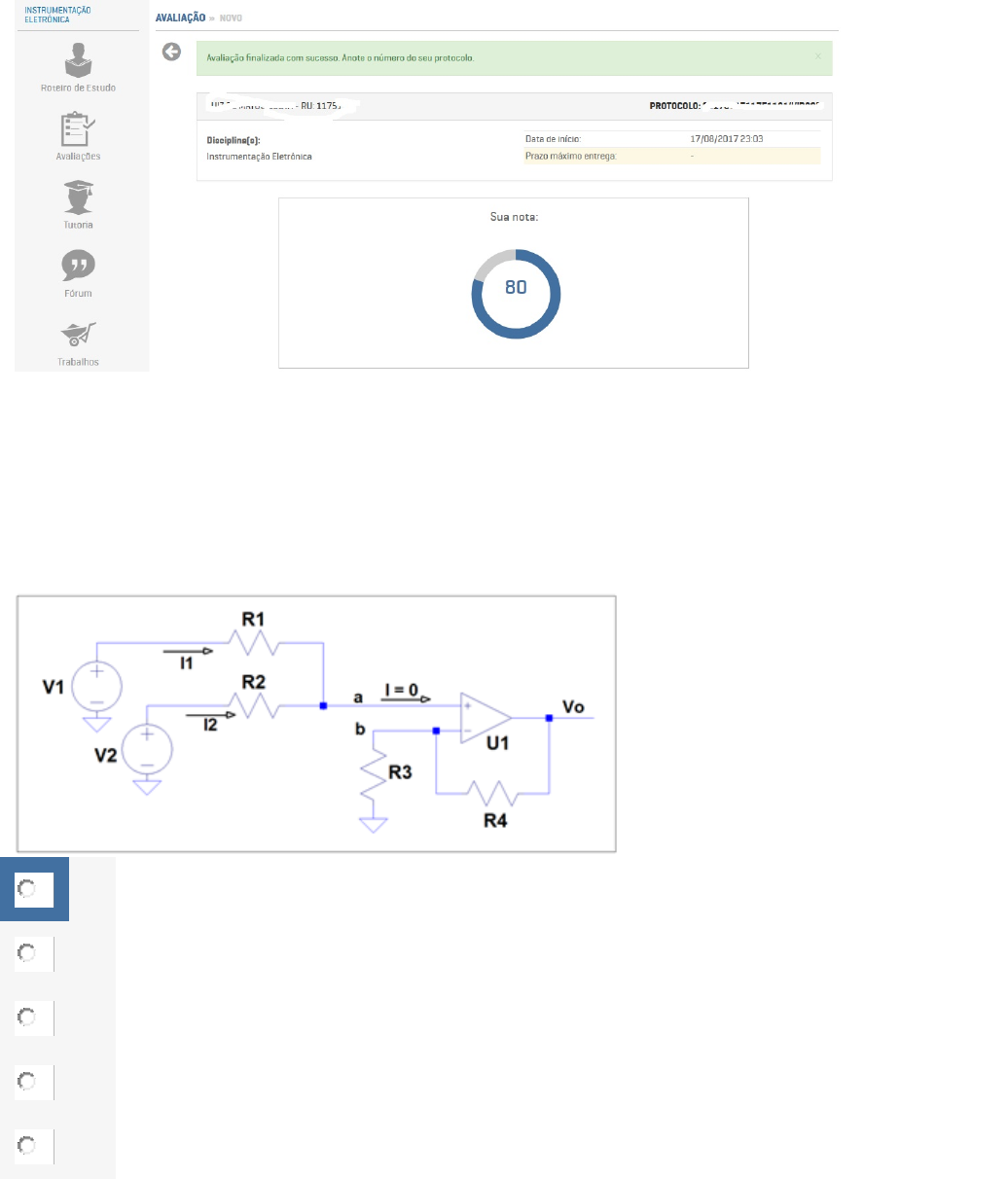

Qual a relação entre os valores dos resistores R3 e R4 para que a expressão da tensão de
 saída seja igual a V0=2.(V1+V2)
Considere: R1=R2.



A R4 = 3.R3

B R4 = R3

C R4 = R3/3

D R4 = 2.R3

E R4 = -3.R3
Questão 2/5 - Instrumentação Eletrônica
Quanto tempo a tensão de saída levará para atingir o valor de -2V?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV.



A t = 10 ms

B t = 20 ms

C t = 30 ms

D t = 40 ms

E t = 50 ms
Questão 3/5 - Instrumentação Eletrônica
Qual é a expressão da tensão de saída Vo(t)?
Considere que a tensão do gerador é Vg(t) = 0,025 sen(wt) V



A Vo(t) = 0,050 sen(wt - 90°) V

B Vo(t) = 0,025 cos(wt) V

C Vo(t) = 0,050 sen(wt) V

D Vo(t) = 0,025 sen(wt) V

E Vo(t) = 0,025 sen(wt + 90°) V
Questão 4/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída do circuito seguinte?
Considere que:
- Tensão de alimentação: Vcc = ±15 V
- Tensão de saída de saturação: Vsat = ± Vcc
- Ganho de amplificação de malha aberta é 400.000 (Avd = 400.000).



A V0 = 800.000 V

B V0 = -800.000 V

C V0 = 13 V

D V0 = -15 V

E V0 = 15 V
Questão 5/5 - Instrumentação Eletrônica
Considere que o sinal de entrada Vi(t) foi aplicado na entrada do circuito
diferenciador exibido na figura seguinte, e calcule o valor da tensão de saída no
intervalo de 0 a 1s.
Considere: R = 100 k? e C = 1μμF.



A V0 = 0,5 V

B V0 = -0,5 V

C V0 = -0,6 V

D V0 = 0,6 V

E V0 = 0,7 V
