Questão 1/5 - Análise de Circuitos Elétricos

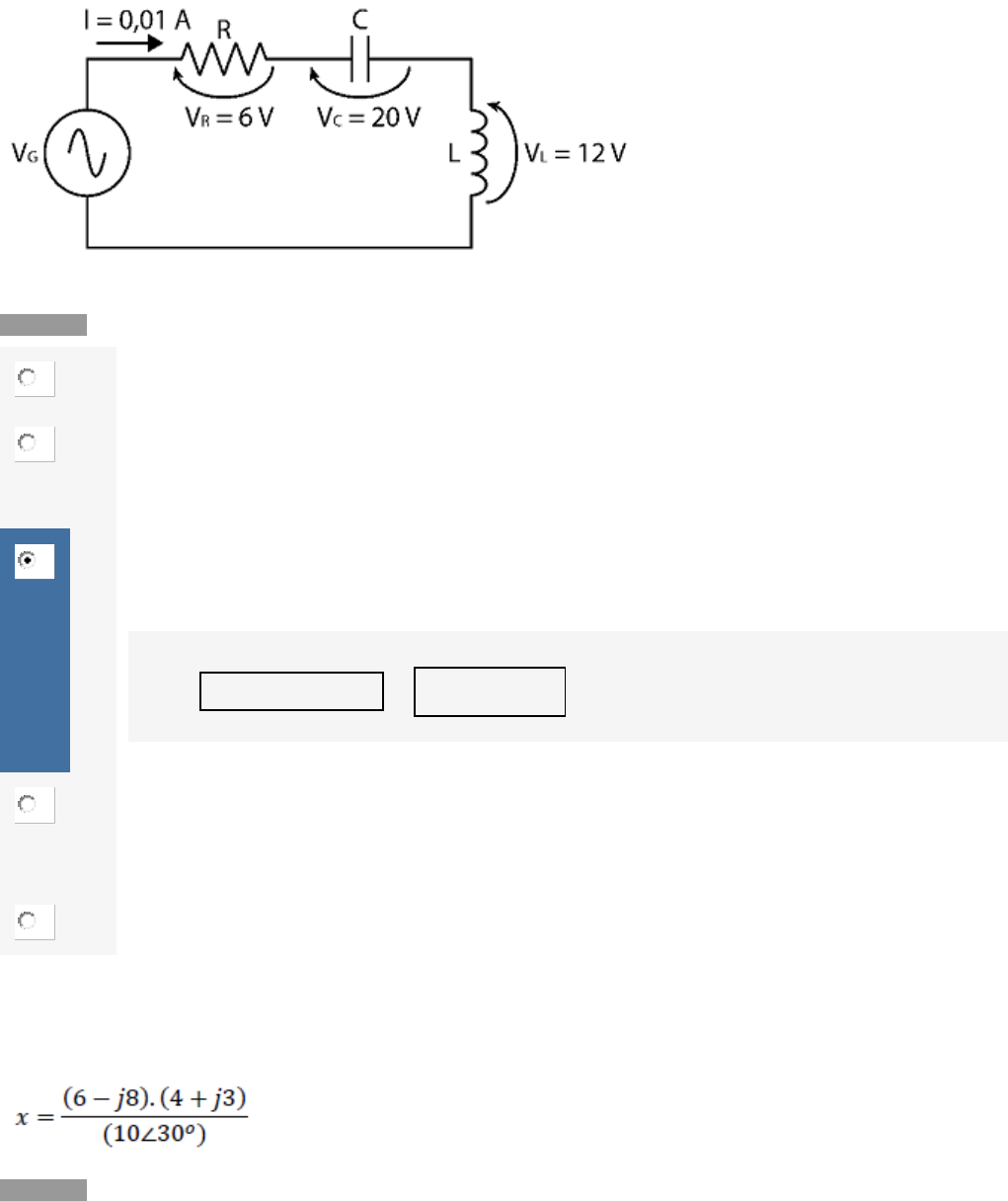

O efeito que o capacitor tem no circuito é o contrário do indutor. Por
exemplo em um circuito RLC, a tensão no resistor é 6V, no capacitor é 20V
e no indutor é 12V. Se a corrente consumida é de 0,01A, calcule:


- Tensão aplicada total (VG)
- Impedância do Circuito (Z)
Nota: 20.0

A VG=1V,Z=1000ΩVG=1V,Z=1000Ω

B VG=10V,Z=100ΩVG=10V,Z=100Ω



C VG=10V,Z=1000ΩVG=10V,Z=1000Ω


Você acertou!
VG=√VR2+(VL−VC)2 =√ 62+(12−20)2 =10VZ=VGI=100,01=1000ΩVG=VR2+(VL−VC)2=62+(12−20)2=10VZ=VGI=100,01=1000Ω


D VG=1V,Z=1ΩVG=1V,Z=1Ω



E VG=1000V,Z=1000ΩVG=1000V,Z=1000Ω

Questão 2/5 - Análise de Circuitos Elétricos
Dada a operação com números complexos:

Calcular o valor de x
Nota: 20.0

A


B

Você acertou!



C


D


E


Questão 3/5 - Análise de Circuitos Elétricos
Dada a operação com números complexos:

Calcular o valor de x
Nota: 20.0

A

Você acertou!


B


C


D


E


Questão 4/5 - Análise de Circuitos Elétricos
Dada a operação com números complexos:

Calcular o valor de x
Nota: 20.0

A


B


C


D
Você acertou!


E


Questão 5/5 - Análise de Circuitos Elétricos
Dada a operação com números complexos:

Calcular o valor de x
Nota: 20.0

A


B
Você acertou!


C


D


E
