09/11/2017 BDQ / SAVA
http://simulado.estacio.br/bdq_sava_pres/ 1/2
Simulado: CCE0881_SM_201510993118 V.1
Aluno(a): LUCAS BRUKOSKI Matrícula: 201510993118
Desempenho: 0,4 de 0,5 Data: 18/09/2017 12:17:09 (Finalizada)

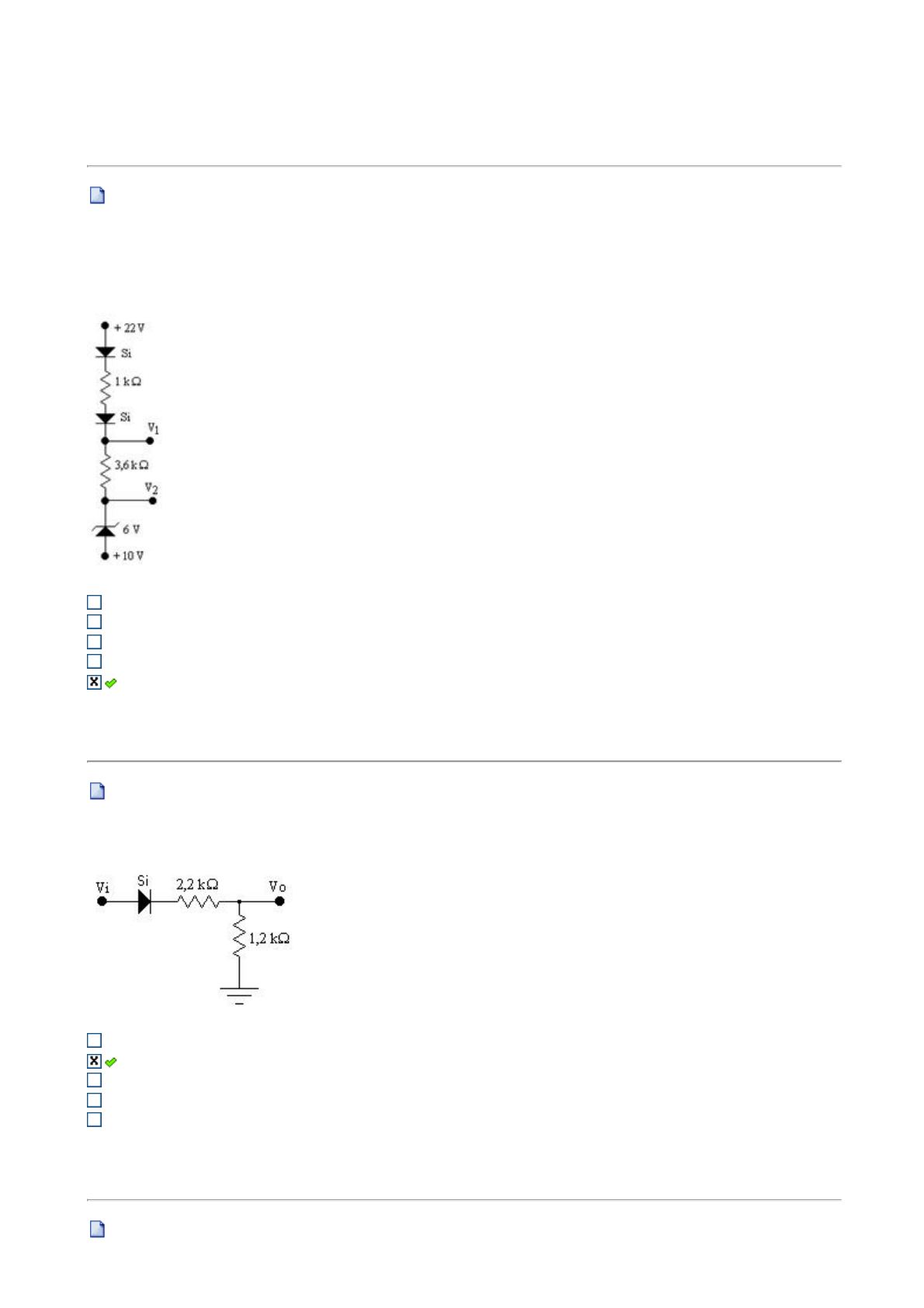

 1a Questão (Ref.: 201511238739) Pontos: 0,1 / 0,1
O diodo de silício se es�ver diretamente polarizado conduzirá e o diodo zener se es�ver inversamente polarizado estará
ligado, ou seja, estará conduzindo e terá em seus terminais a tensão Vz. Considere que o diodo de silício quando está
conduzindo terá uma diferença de potencial de 0,7 V entre seus terminais. Em uma experiência de laboratório foi
montado o circuito mostrado na figura abaixo para comparar as medidas com os cálculos. Determine através de análise
e cálculos os valores das tensões V1 e V2.
V1 = 19,6 V V2 = 6 V
V1 = 17,6 V V2 = 6 V
V1 = 20,6 V V2 = 16 V
V1 = 20,6 V V2 = 6 V
 V1 = 19,6 V V2 = 16 V
 2a Questão (Ref.: 201511238709) Pontos: 0,1 / 0,1
O diodo de silício se es�ver diretamente polarizado conduzirá. Considere que quando ele está conduzindo terá uma
diferença de potencial de 0,7 V entre seus terminais. Um diodo de silício foi u�lizado no circuito mostrado a
seguir. Determine o valor da tensão Vo quando a tensão Vi aplicada for igual a 8,7 V.
Vo = 5,18 V
 Vo = 2,82 V
Vo = 8 V
Vo = 5,63 V
Vo = 0 V
 3a Questão (Ref.: 201512176473) Pontos: 0,1 / 0,1
Um sinal de 60 Hz é aplicado a um circuito retificador de meia onda. sem filtragem, o sinal de saída retificador deve
09/11/2017 BDQ / SAVA
http://simulado.estacio.br/bdq_sava_pres/ 2/2
apresentar uma frequência de :
Não apresentará sinal de frequência e sim nível DC puro.
 60 Hz
30 Hz
120 Hz
10Hz
 4a Questão (Ref.: 201512034345) Pontos: 0,0 / 0,1
Os principais materiais utilizados na fabricação de diodos semicondutores e o processo utilizado na obtenção de
materiais tipo p e tipo n são respectivamente:
 Silício e germânio; dopagem
Germânio e prata; Polarização
 Silício e ouro; Dopagem
Germânio e cobre; amplificação
Bronze e cobre; efeito zener
 5a Questão (Ref.: 201511238736) Pontos: 0,1 / 0,1
No circuito abaixo, determine a tensão Vo, para Vi igual a 5 V. Considere que se o diodo de
silício estiver diretamente polarizado e consequentemente conduzindo, a queda de tensão
considerada será de 0,7 V.
Vo = 5,7 V
Vo = 0 V
Vo = 10 V
Vo = 4,3 V
 Vo = 5 V
