11/11/2015
1
Aula 12
Fluxo Uni e Bi-dimensional
Prof. Ricardo F. Marques, M.Sc.
UNIT – Centro Universitário Tiradentes
Mecânica dos Solos 1 – 6º. Período – Engenharia Civil

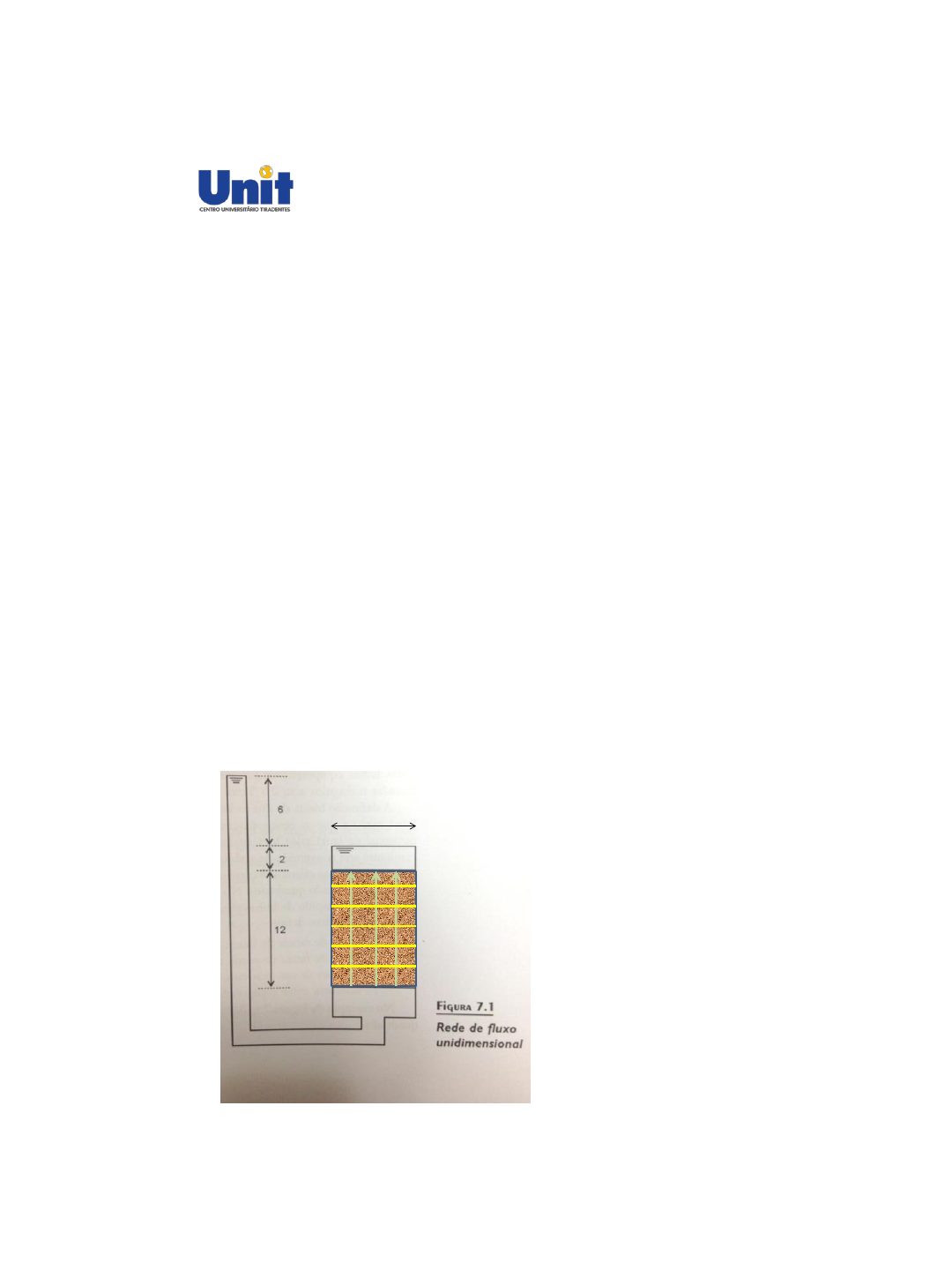

Exemplo de rede de fluxo Unidimensional
Dados da rede:
• Número de canais de fluxo: NF=4
• Número de faixas de perda de
potencial: ND=6
• Dimensões da rede: b = L = 2cm
solo
8
Obs: medidas em centímetros.
11/11/2015
2
Elementos de uma rede de fluxo:

• Número de canais de fluxo: NF
• Número de faixas de perda de potencial: ND
• Largura do canal de fluxo: b
• Distância entre equipotenciais: L
Perda de carga entre equipotenciais:
Gradiente:
Vazão:
- Vazão em qualquer elemento da rede:

- Vazão total:
∆ℎ =
ℎ
𝑁𝐷

i =
∆ℎ
𝐿
=
ℎ
𝐿 × 𝑁𝐷

q = k .
ℎ
𝐿.𝑁𝐷
. b = k .
ℎ
𝑁𝐷

Q = k . h .
𝑁𝐹
𝑁𝐷

Redes de fluxo
A rede de fluxo é um procedimento gráfico que consiste, basicamente, em traçar na
região em que ocorre o fluxo, dois conjuntos de curvas conhecidas com linhas de
escoamento ou de fluxo, que são as trajetórias das partículas do líquido e por linhas
equipotenciais ou linhas de igual carga total.

O trecho compreendido entre duas linhas de fluxo consecutivas quaisquer é
denominado canal de fluxo e representa um acerta porção ∆Q da quantidade total
Q de água que se infiltra. Portanto, a vazão em cada canal de fluxo é constante e
igual para todos os canais.
A perda de carga ∆h entre as linhas equipotenciais adjacentes denomina-se queda
de potencial. No caso de solos isotrópicos e homogêneos, as linhas de fluxo e
equipotenciais formam figuras que são basicamente “quadrados”.

A mesma vazão percola entre dois pares adjacentes de linhas de fluxo. A perda de
carga entre linhas equipotenciais sucessivas é a mesma
11/11/2015
3
Redes de fluxo pelo interior de barragens de terra
Linhas de fluxo
Equipotenciais
Neste caso, a linha de fluxo superior não é previamente conhecida. O traçado da
rede de fluxo é mais difícil do que quando se conhece as linhas de fluxo limite
(condições de contorno).
Canais de fluxo
Rede de fluxo pelas fundações de uma barragem
de concreto
Linhas de fluxo
Equipotenciais
Neste caso, a linha de fluxo limite superior é a base da barragem de concreto e a
inferior é o limite da camada permeável sob a base da barragem. Por outro lado, a
superfície do terreno representa as linhas equipotenciais inicial e final.
Canais de fluxo
11/11/2015
4
Rede de fluxo sob estacas-prancha
Linhas de fluxo
Equipotenciais
Neste caso, a linha contornando a estaca-prancha e o fundo da camada permeável
são linhas de fluxo limite, enquanto que a superfície do terreno representa as linhas
equipotenciais inicial e final.
Canais de fluxo
Métodos para a determinação das redes de fluxos

Soluções analíticas: são resultantes da integração da equação
diferencial do fluxo. Somente aplicável em alguns casos simples,
dada a complexidade do tratamento matemático quando se compara
com outros métodos.

Solução gráfica: é o mais rápido e prático de todos os métodos.
Consiste no traçado, a mão livre, de diversas linhas de escoamento e
equipotenciais, respeitando-se as condições de que elas se
interceptem ortogonalmente e que formem figuras “quadradas”. Há
que se atender também às “condições limites”, isto é, às condições
de carga e de fluxo que, em cada caso, limitam a rede de percolação.
11/11/2015
5
Solução gráfica para traçado de redes de fluxo

Dicas para definição da rede:
1. A construção gráfica é feita por tentativas, a partir da definição
das linhas limites.
2. Deve-se estudar os aspectos de redes de fluxo conhecidas para
assimilar a representação gráfica.
3. Para o traçado de uma nova rede de fluxo, 3 ou 4 canais de fluxo
são suficientes. Com a experiência, pode-se definir mais canais
para representar o problema de fluxo.
4. As linhas equipotenciais devem ser ortogonais às linhas de fluxo.
5. A diferença de carga entre linhas equipotenciais deve ser
constante.
6. Há uma tendência de se errar em traçar transições muito
abruptas entre trechos retilíneos e curvos das linhas
equipotenciais e de fluxo. Lembrar que as transições são suaves,
com formatos semelhantes aos de elipses e parábolas.

Exercício 1:
Para a rede de fluxo na fundação da barragem de concreto calcular os valores das
linhas equipotenciais, a vazão e o gradiente de saída, sabendo que a permeabilidade
é 3 x 10-9 m/s..

11/11/2015
6
Exercício 2 (Fundação Cesgranrio):
A figura abaixo mostra uma rede de fluxo representativa das condições de
percolação no maciço de fundação de uma barragem construída sobre solo
aluvionar, cuja condutividade hidráulica é de 10−2 cm/s. Considere igual a 9,81
kN/m3 o peso específico da água.

Os valores da vazão (m3/s) sob o corpo da barragem e da pressão neutra (kPa) no
ponto A, localizado na base da cortina de montante, são, respectivamente,
A.8,0 x 10−2 e 372,8
B.8,0 x 10−4 e 372,8
C.8,0 x 10−4 e 431,6
D.8,7 x 10−2 e 372,8
E.8,7 x 10−2 e 431,6

Exercício 3 (Enade 2011):
A figura abaixo mostra uma rede de fluxo, solução gráfica do problema de fluxo
permanente 2D, ao redor de uma cortina impermeável em uma camada de solo
isotrópico e homogêneo. A rede é constituída por 5 linhas de fluxo e 10 linhas
equipotenciais, com o nível de referência (NR) coincidindo com a posição da linha
equipotencial mínima (nível d’água NA2).

Qual o valor da carga hidráulica h no ponto A situado na
profundidade 1,40 m abaixo do NR?

a) 0,20 m. b) 0,36 m. c) 1,40 m. d) 1,76 m. e) 5,76 m.
