Lista de exercícios - torção

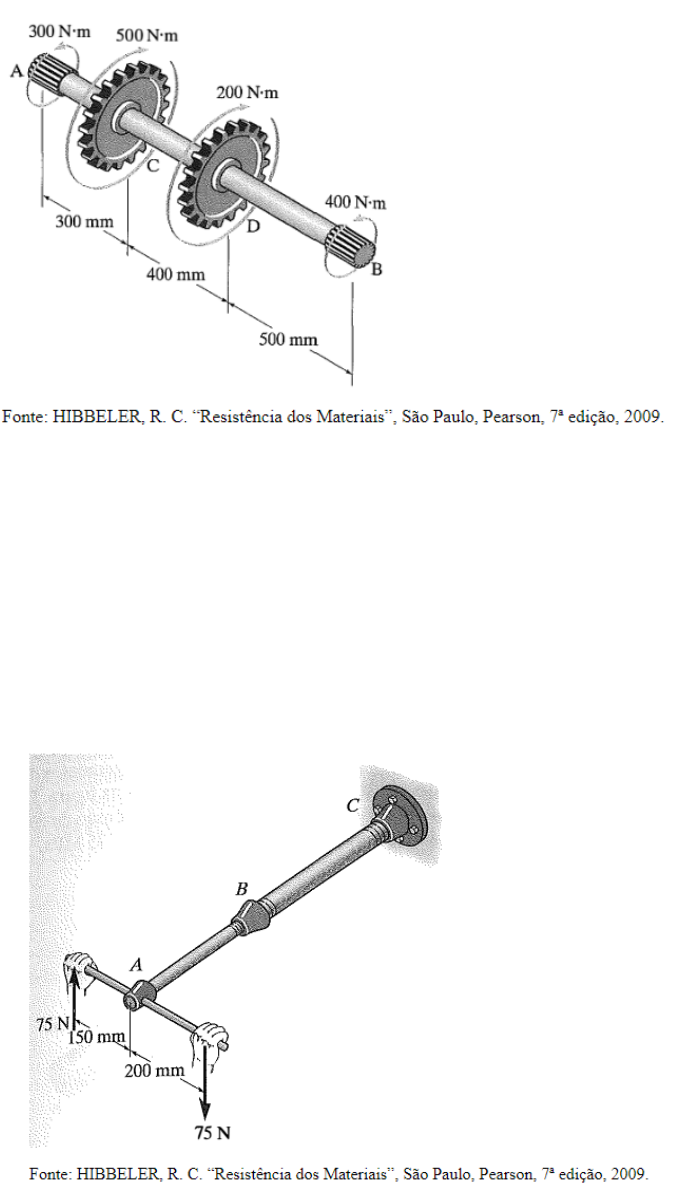

O eixo maciço de 30 mm de diâmetro é usado para transmitir os torques aplicados às engrenagens. Determine a tensão de cisalhamento máximo absoluta no eixo.
Resposta: 75,5 MPa
O conjunto abaixo é composto por duas seções de tubo de aço galvanizado interligados por uma redução em B. O tubo menor tem diâmetro externo de 18,75 mm e diâmetro interno de 17 mm, enquanto o tubonaior tem diâmetro externo de 25 mm e diâmetro interno de 21,5 mm. Se o tubo estiver firmemente preso a parede em C, determine a tensão de cisalhamento máxima desenvolvida em cada seção do tubo quando o conjugado mostrado na figura for aplicado ap cabo da chave.
Resposta: AB: 62,55 MPa, BC: 18,89 MPa
O eixo de aço A-36 de 20 mm de diâmetro é submetido aos torques mostrados. Determine o ângulo de torção da extremidade B em graus.Considere o módulo de rigidez transversal G=75,84 MPa.
Resposta: 5,7
Uma barra circular em torção consiste de 2 partes. Determine o máximo torque possível se o ângulo de torção entre as extremidades da barra não deve exceder 0,02 radianos e a tensão de cisalhamento não deve exceder 28 MPa. Assumir G = 83 MPa.
Resposta: 246640 N.mm
