Universidade Federal do Ceará
Curso de Engenharia Elétrica – Campus de Sobral
Disciplina: Instrumentação, Medidas e Inst. elétricas
Prof.: Adson Bezerra Moreira
Aluno (a):
Prática nº
04
Medições Trifásicas Utilizando Lâmpadas

1. Objetivo
a) Realizar as ligações em estrela e em delta;
b) Verificar as relações de tensão e corrente em circuitos em estrela e em
delta;
c) Avaliar as cargas em situação de desequilíbrio.

2. Equipamentos utilizados

a) Medidores de bancada;
b) Alicate-vot amperímetro;
c) Cabos.

3. Atividade I

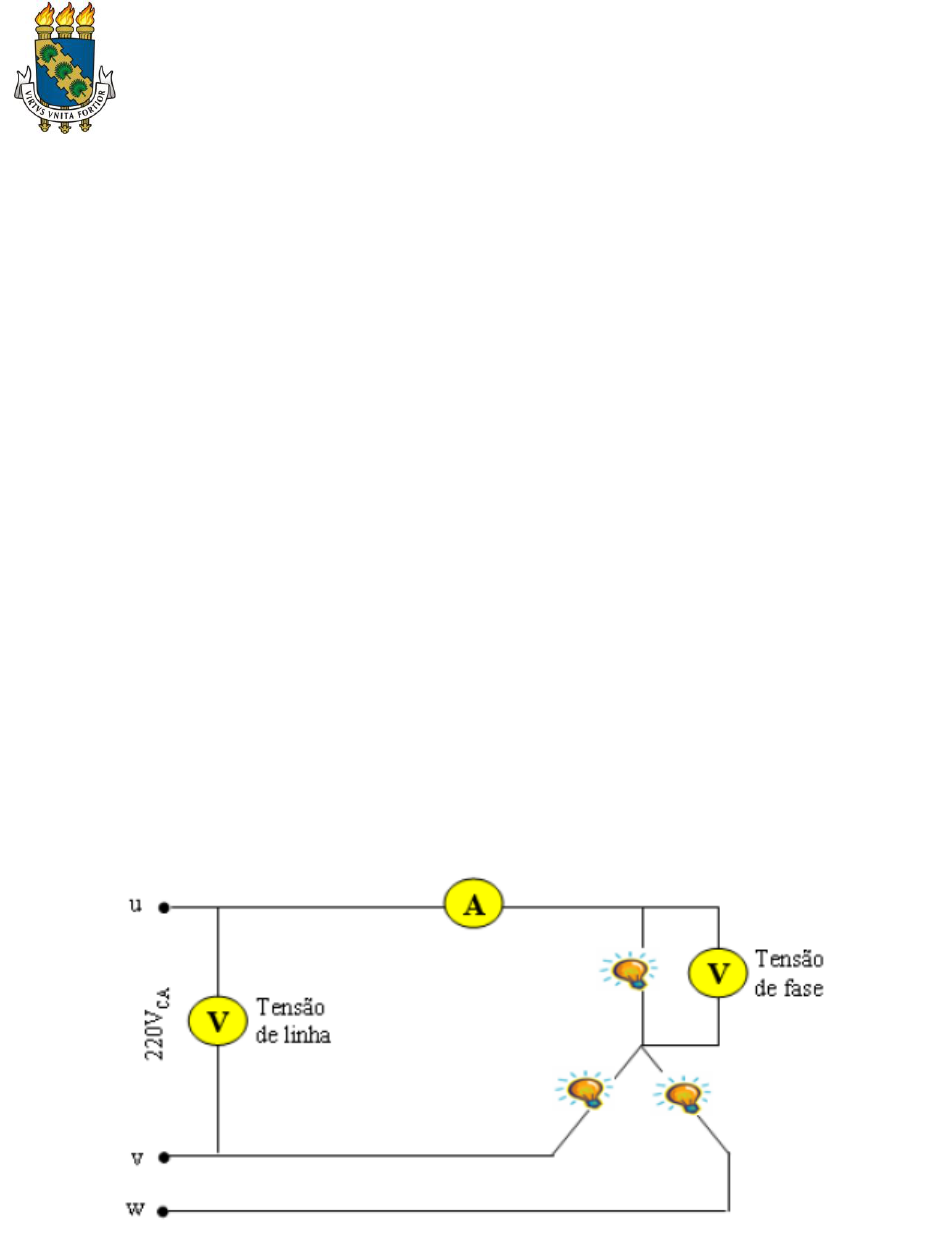

Monte o circuito 3com as lâmpadas ligadas em estrela e os medidores conforme mostrado na
Figura 4.1. Preencha a Tabela 4.1.


Fig.4.1


Verifique por meio dos aparelhos de medição a relação que existe entre as tensões de fase e de
linha.




Tabela 4.1 – Dados experimentais para a ligação estrela.

Circuito 3 Vlinha Vfase Ilinha Ifase Relação satisfeita?
1 lâmpada por fase
2 lâmpadas por fase
3 lâmpadas por fase


4. Atividade II

Monte o circuito 3com as lâmpadas ligadas em delta e os medidores conforme mostrado na
Figura 4.2. Preencha a Tabela 4.2.


Fig.4.2

Verifique por meio dos aparelhos de medição a relação que existe entre as correntes de fase e de
linha.

Tabela 4.2 – Dados experimentais para a ligação delta.

Circuito 3 Vlinha Vfase Ilinha Ifase Relação satisfeita?
1 lâmpada por fase
2 lâmpadas por fase
3 lâmpadas por fase

5. Atividade III

Monte um circuito 3desequilibrado. Coloque duas lâmpadas em uma fase, com as outras duas
fases com uma única lâmpada. Faça a ligação da carga em estrela e meça a corrente de neutro.
Meça corrente e tensão em cada uma das cargas. Repita o procedimento com o neutro aberto. O
que acontece?

6. Atividade IV

Repita o procedimento da carga desequilibrada fazendo a ligação em delta. Meça a corrente e
tensão em cada uma das cargas. Análise e comente o resultado.
