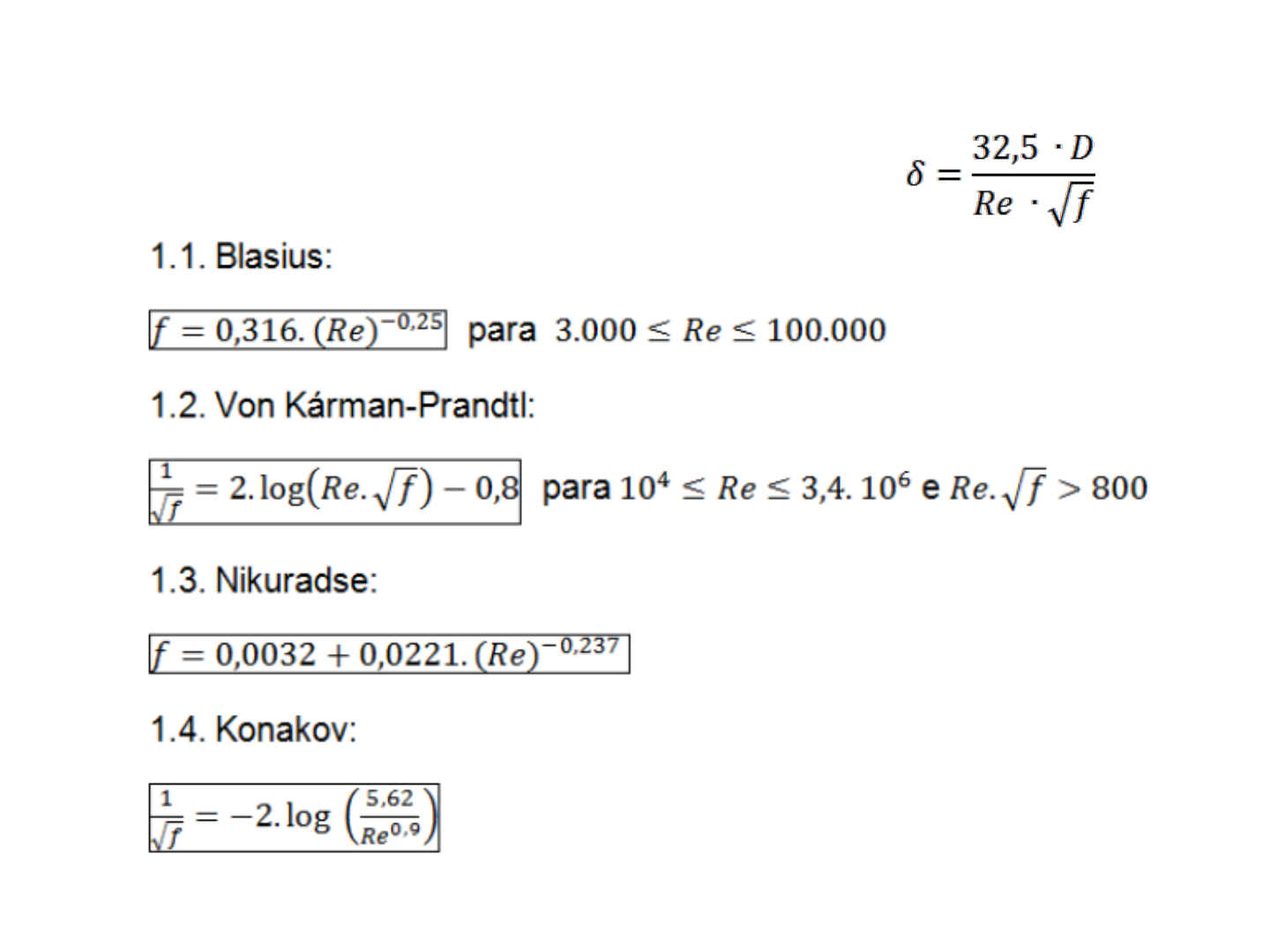

Escoamento Turbulento Hidraulicamente liso
Para determinar a espessura da subcamada limite laminar
Escoamento Turbulento Hidraulicamente misto/transição
Escoamento Turbulento Hidraulicamente rugoso
Todos os tipos de escoamento
Exemplo prático
 Considere um conduto com 100 m de
comprimento, diâmetro de 0,1 m e rugosidade
absoluta (ε) de 2mm que transporta água a uma
vazão de 15 l/s à 20° C. Determine a perda de
carga do escoamento no conduto.
g
V
2D
L
fh
2

2
9,0Re
74,5
7,3
log
25,0














D
f

Swamee-Jain
Exemplo prático
Numa tubulação horizontal escoa água com uma vazão de 0,2m3/s. O
diâmetro da tubulação é igual a 150mm. O fator de atrito da
tubulação é igual a 0,0149. Considere que para a temperatura de
20⁰C a água tem uma massa específica igual a 999 kg/m3 e
viscosidade dinâmica igual a 1,0x10-3Kg/m.s. Para um comprimento
de tubulação de 10 metros determinar a variação de pressão na
tubulação.
Equação de Bernoulli hf = f ∙
L ∙ v2
D ∙ 2g
Exemplo prático
• Imagine uma tubulação de 4’’ de diâmetro, material aço
soldado novo, rugosidade ε = 0,10 mm, pela qual passa
uma vazão de 11 l/s de água. Dois pontos A e B desta
tubulação distantes 500 m um do outro, são tais que a
cota piezométrica em B é igual à cota geométrica em A.
Determine a carga de pressão disponível no ponto A, em
mH2O. O sentido do escoamento é de A para B.
Considerando 1” = 0,0254 m, peso específico da água
Ƴ=1000 kgf/m3 e viscosidade cinemática ν=1x10-6 m2/s.
