Projeto Integrador III


MEDIÇÃO DE TEMPERATURA ATRAVÉS DE VISÃO COMPUTACIONAL

Felipe Kissmann
1
, Guilherme Augusto Segat
2
, Renan Felipe do Vale
3
1 IFSC Chapecó, Estudante, felipekissmann@outlook.com
2IFSC Chapecó, Estudante, guilhermesegat@gmail.com
³ IFSC Chapecó, Estudante, renanfelipedovalle@gmail.com
Resumo: A proposta do projeto é desenvolver um software capaz de reconhecer um padrão geométrico
presente numa imagem em espectro infravermelho e calcular a sua temperatura.
Palavras-Chave: Temperatura, Infravermelho, Visão computacional.

1. INTRODUÇÃO
Com o avanço da tecnologia a automação vem
ganhando cada vez mais espaço em diferentes áreas da
indústria, com o objetivo de trazer maior eficiência de
produção, além da redução de custos e tempo.
Em alguns processos industriais a automação
já se torna essencial por substituir um processo
repetitivo, como no caso de reconhecimento de objetos,
para obter-se uma classificação correta durante a linha
de produção. A diferenciação de objetos pode ser dada
através do sensoriamento de diferentes características
como cor, forma, tamanho, peso, entre outros.
Um tipo de sensoriamento muito usado para
identificação são as câmeras, que aliadas com um
software de processamento de imagem, podem extrair
várias informações do que está sendo monitorado.
Outro avanço significativo da tecnologia é a
capacidade de geração de imagens térmicas, que trouxe
inúmeras vantagens em diferentes áreas da indústria,
devido ao fato desta conseguir monitorar a temperatura
de uma área ou objeto a uma boa distância, sem
nenhum tipo de conexão com o mesmo.
O problema apresentado para este estudo é a
dificuldade de monitoramento da temperatura de um
objeto que pode ter sua localização obstruída e está em
constante movimento, que é o caso de processos como
a rotomoldagem ou linha de produção de uma
agroindústria. Para a resolução deste, será
desenvolvido um software que possa fazer a análise
completa de imagens geradas por uma câmera térmica
e ainda apresentar as informações necessárias para o
usuário.

2. PROJETO INFORMACIONAL
Na concepção e projeto de visão
computacional aparecem diversos questionamentos
técnicos que precisam ser elucidados para o melhor
funcionamento do sistema proposto. Abaixo segue uma
breve revisão sobre os principais aspectos a serem
observados previamente nessa área.
2.1 Imagem
A imagem digital pode ser definida com uma
função bidimensional f(x,y) onde x e y são
coordenadas de um plano e f é o valor de de
intensidade luminosa, cor, brilho ou outra característica
ou combinação destas na coordenada especificada
(QUEIROZ; GOMES, 2001). Desta forma uma
imagem digital é uma matriz de pontos chamados
pixels com características visuais capazes de expressar
algo inteligível quando combinados e processável por
métodos computacionais convencionais. Tal conceito é
possível de ser visualizado na imagem abaixo.

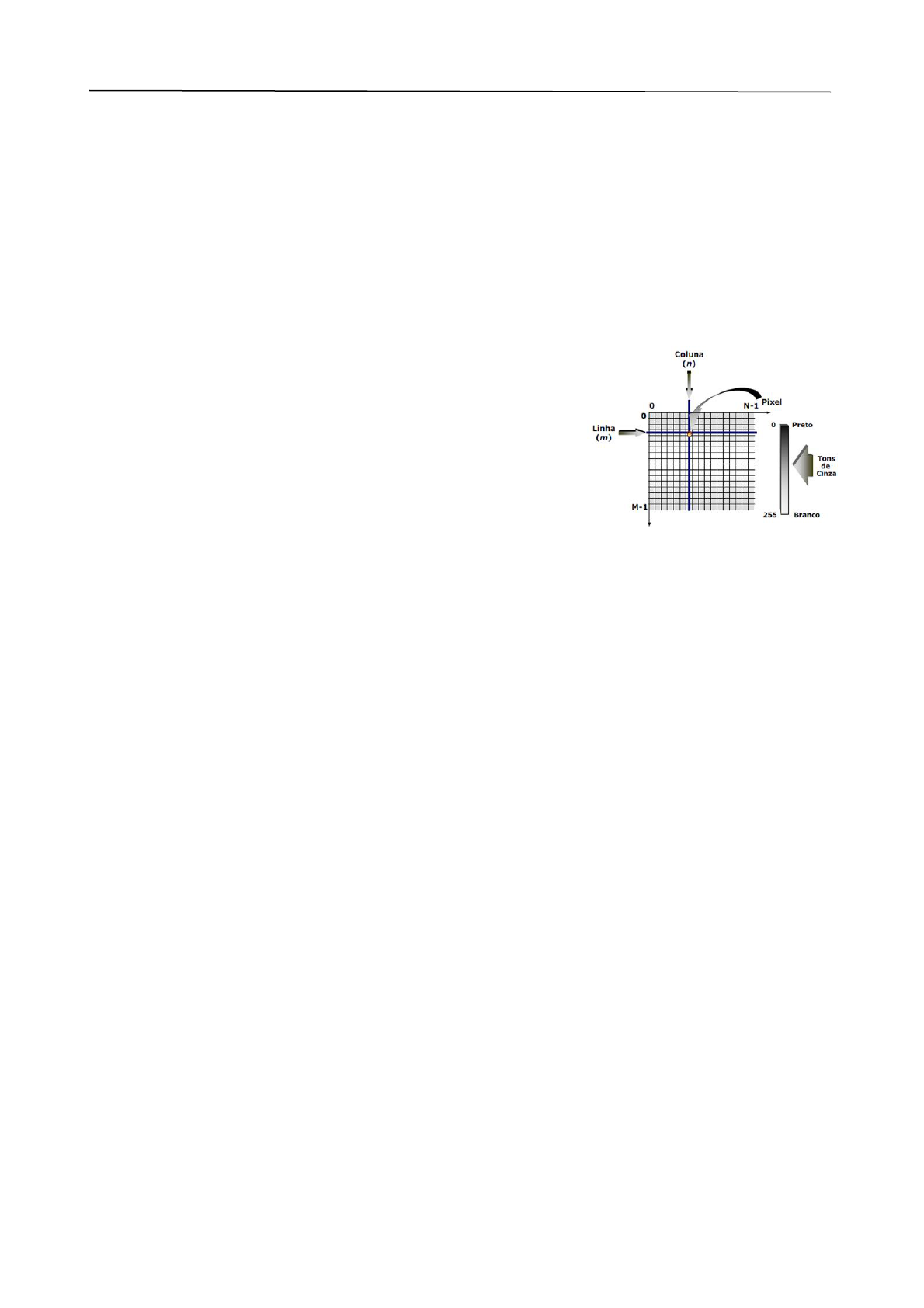

Figura 1: Representação de uma imagem digital em
tons de cinza (QUEIROZ; GOMES, 2001)

2.2 Processamento de Imagens
A primeira etapa do processamento de uma
imagem consiste na aquisição desta, nesta etapa estão
envolvidas câmeras digitais que capturam a radiação
eletromagnética e convertem para uma representação
digital desta, capaz de ser inteligível por meios
computacionais (INPE, 2017).
Em seguida, acontece o pré-processamento da
imagem, nesta etapa a figura é ajustada a formatos,
dimensões, correções de ruídos entre outros processos
que visam tornar mais fácil ou mesmo possível as
demais etapas do sistema (INPE, 2017).
Após o pré-processamento ocorre o
processamento digital, neste momento a imagem é
realçada de diferentes formas como por exemplo em
relação ao contraste de cores e bordas, este passo é
importante pois facilita a obtenção de informações
sobre a figura (INPE, 2017).
Por fim ocorre a extração de informações
desta imagem por meio de técnicas de reconhecimento
de padrões, cores e demais propriedades e a partir
destas informações é possível fazer uma interpretação
visual voltada para uma aplicação específica (INPE,
2017).
2.3 Requisitos do cliente
Neste tópico, serão expostos os requisitos que
possuem maior importância para o usuário final do
software. Estes requisitos foram adquiridos em
conversa com o professor proponente do projeto.
2.3.1 Reconhecimento de padrão estático ou
em movimento.
O programa a ser desenvolvido deverá
reconhecer um padrão em imagens obtidas por uma

Projeto Integrador III


câmera térmica, sendo que a posição do objeto poderá
variar, representando movimento.
2.3.2 Reconhecimento de temperatura do
padrão estabelecido.
Além de reconhecer um padrão, o programa
deverá monitorar a temperatura de um objeto como um
todo, não apenas em um ponto.
2.3.3 Interface para visualização dos dados.
Também se faz necessário criar uma interface
para que o cliente possa indicar a forma geométrica a
ser monitorada. Nessa mesma interface, após calibrado
o padrão, será indicado a temperatura do objeto.

3. PROJETO CONCEITUAL
3.1 Estrutura funcional
Neste item será retratado algumas das
funcionalidades que o software deverá ser capaz de
realizar, seguindo uma sequência lógica de execução.
3.1.2 Função Global
Para evidenciar o funcionamento do software
descrito na estrutura funcional, de forma resumida,
apresenta-se a função global do equipamento,
conforme o diagrama


Diagrama 01: Função Global
Basicamente o usuário insere imagens com
dados térmicos no software, que calcula a temperatura
aproximada do padrão desejado e retorna ao usuário os
dados desejados no processo.
3.1.3 Estruturas funcionais alternativas
A estrutura funcional tem o objetivo de expor
os componentes do software e as fases do processo de
funcionamento. No diagrama 02 é possível visualizar o
funcionamento do software dividido em quatro etapas
principais que se ramificam em outros passos, essa
estrutura apresenta a sequência de trabalho e os
procedimentos que o usuário deve seguir.

Diagrama 02: Estrutura Funcional


3.2 Hierarquização de requisitos e seleção
de soluções
Para a seleção das opções de soluções foram
levados em consideração alguns fatores. Dentre eles
está a disponibilidade de recursos, a experiência dos
integrantes, conversas com possíveis usuários do
programa e quantidade de bibliografia sobre as técnicas
de processamento.
A seguir será exposta a matriz morfológica
com destaque nas soluções escolhidas para cada item.
Posterior à matriz será exposto os motivos pelas quais
foram escolhidas cada solução.

Tabela 01: Matriz Morfológica com as soluções escolhidas

4. PROJETO PRELIMINAR
Esta etapa consistiu em sintetizar todas as
ideias levantadas durante o processo de
desenvolvimento do projeto como um todo, com um
intuito de chegar a um resultado final que atenda todos
os requisitos levantados da melhor forma possível.
Serão abordados os métodos utilizados para a
resolução dos problemas do projeto e o detalhamento
de cada um dos mesmos, justificando sua utilização.
4.1 Captura de imagens
O software desenvolvido neste projeto
trabalha com imagens térmicas, para isto foi necessário
realizar a captura de algumas destas. As imagens
iniciais para serem utilizadas no software seriam
bastante simples, contando com um círculo isolado

Projeto Integrador III


aquecido a uma temperatura significativamente maior
que a ambiente.
Foi utilizada a câmara termográficaFLUKE
TI90, uma chapa circular e em alguns casos uma chapa
retangular, ambas de aço 1020 aquecidas à
temperaturas que variavam de 30 à 160°C. Para captura
das imagens, as chapas foram posicionadas em
pedestais ficando apenas em contato com o ar e
aquecendo minimamente o ambiente ao seu redor,
assim gerando imagens com forma mais definida. Na
figura a seguir, é possível ver a forma circular e
retangular em seu espectro visível.
Figura 1: formas retangular e circular. Fonte: Dos autores (2017).
4.2 Interface
A interface final do software foi baseada na
estrutura apresentada no projeto conceitual, porém com
alguns recursos modificados.
Ela conta com um botão “carregar” para
carregamento de imagem a partir das imagens do
sistema, a imagem escolhida é carregada em um
PictureBox e a partir daí é possível acionar o botão
“processar”. Ao processar, mais duas imagens surgem
em outros dois PictureBox, um mostra o resultado do
processo “canny”, que faz a detecção de bordas da
imagem, e a outra mostra o resultado do círculo
detectado ignorando o restante da imagem.
Quanto as configurações, estão todas
presentes na janela raiz do software. No canto inferior
esquerdo da janela, é possível mudar a escala da
temperatura conforme a imagem a ser processada,
possibilitando assim, processar imagens capturadas
com escala automática. Logo ao lado, estão presentes
os parâmetros de detecção de círculo, onde cada um
pode ser alterado individualmente para melhorar os
resultados obtidos. E por último, no canto inferior
direito são mostrados os valores RGB do círculo
detectado e sua temperatura média em graus célsius.
A seguir, uma imagem da interface completa,
com uma imagem carregada e processada, com todos
os parâmetros de configuração ajustados:

Figura 2: interface em funcionamento. Fonte: Dos autores (2017).
4.3 Detecção do objeto
Partiu-se da ideia de detectar três tipos de
objetos: quadrados, triângulos e círculos. Conversando
com pessoas que tentaram desenvolver o software em
outros projetos integradores, viu-se que a maior
dificuldade de padrão à ser encontrado se dava nos
circulares, sendo assim, esse foi o primeiro objeto a ser
trabalhado.
Utilizando a plataforma de desenvolvimento
Visual Studio, a biblioteca EmguCV e programando
em C#, iniciou-se a fase de desenvolvimento do
software.
Após fase de pesquisa, viu-se que
anteriormente ao uso de ferramentas que detectam
padrões circulares, tratar a imagem com alguns filtros
facilitaria a detecção do objeto. Com a imagem em
mãos foram aplicados alguns filtros, onde após
analisados os resultados, foram mantidos ou
descartados do programa final. Nos tópicos a seguir se
dá uma breve explicação na ferramenta que detecta os
círculos bem como seus parâmetros.
Tendo em vista que a equipe executora teve o
propósito de encontrar um padrão e se dedicar em fazer
a correta relação entre os valores do conjunto de pixels
com determinada temperatura, apenas o padrão circular
está sendo utilizado e será explicado na sequência.
4.3.1 Hough Circles
Dentro da biblioteca Emgu CV, há diversas
ferramentas que auxiliam na detecção de padrões,
dentre elas, está a ferramenta denominada Hough
Circles.
Esta ferramenta tem como objetivo encontrar
todos os padrões circulares presentes numa imagem e
armazená-los em um vetor denominado circles. Dentro
desta ferramenta, há alguns parâmetros calibráveis
onde é possível especificar quais círculos e de quais
tamanhos devem ser encontrados. Também é possível
descrever o quão distante deve estar um círculo de
outro, prevenindo assim, que os círculos se
sobreponham. Na figura abaixo é possível ver todos os
parâmetros ajustáveis da função Hough Circles, que
ficarão disponíveis para calibração de cada imagem.

Projeto Integrador III



Figura 3: parâmetros de detecção. Fonte: Dos autores (2017).
Para um melhor entendimento do usuário, será
explicado aqui qual a função de cada parâmetro.
4.3.1.1 Canny Threshold e Threshold
Linking
Trata-se dos limiares para o processo de
histerese. Para cada imagem haverá valores que podem
auxiliar na detecção da imagem, como podem
atrapalhar. Os valores desses filtros variam de 0 à 255,
onde 0 irão tratar qualquer conjunto de pixels como
limiares e 255 irão reconhecer apenas limiares muito
bem definidos. Para melhor esclarecimento, nas
imagens a seguir irei calibrar dois valores diferentes
para a mesma imagem.
Nessa imagem consta a imagem em espectro
infravermelha original.

Figura 4: espectro infravermelho. Fonte: Dos autores (2017).
Essa imagem é o resultado da aplicação do
filtro com valores relativamente baixos.

Figura 5: aplicação canny. Fonte: Dos autores (2017).
Agora, na figura à seguir, a calibração está
com valores mais condizentes para encontrar os
limiares corretos do padrão circular.

Figura 6: aplicação canny. Fonte: Dos autores (2017).
4.3.1.2 Acumulador
Dentre as funções da Hough Circles talvez
seja este o parâmetro mais confuso para explicação. De
forma resumida, quanto mais baixo, mais fácil de
encontrar círculos falsos pela função Hough Circles.
Na bibliografia utilizada, os autores recomendam testar
valores para cada imagem, não apresentando um
padrão específico para seguir. Nas figuras abaixo é
possível ver que para pequenas mudanças neste
parâmetro, há grandes diferenças nos círculos
encontrados.
 Neste primeiro caso foi colocado 10 no
acumulador e o mesmo encontrou vários círculos
inexistentes.

Figura 7: acumulador 10. Fonte: Dos autores (2017).
Já nesse segundo caso, para a mesma imagem,
foi incrementado um valor de 4 no acumulador,
totalizando 14. Nota-se um resultado totalmente
diferente do caso anterior.

Figura 8: acumulador 14. Fonte: Dos autores (2017).

4.3.1.3 Resolução de Centro
Trata da relação inversa da resolução do
acumulador para a resolução da imagem. Por exemplo,
se for parametrizado como 1, o acumulador terá a
mesma resolução da imagem original, caso seja
parametrizado como 2, o acumulador tem metade da
altura e largura. Neste caso, o software irá trabalhar
apenas parametrizado em 1.
4.3.1.4 Distância Mínima
Este parâmetro se refere à distância entre o
centro de dois círculos. Visto que as imagens retiradas
para testes no software possuem apenas um círculo, a
distância pode ser máxima (255).

Projeto Integrador III


4.3.1.5 Raio mínimo
Como o próprio nome já diz, se refere ao raio
mínimo do círculo à ser encontrado.
4.3.1.6 Raio máximo
Esse parâmetro tem como função limitar os
círculos que devem ser encontrados em um raio
máximo. Caso o valor seja 0, não há valor máximo de
raio.
4.4 Detecção de temperatura
A partir da detecção do objeto são obtidas
algumas informações como a posição do centro do
círculo nas coordenadas X e Y dentro da imagem e o
tamanho do raio. Com isso é executado um algoritmo
que armazena a cor de cada pixel dentro da região
detectada.
Este algoritmo se baseia na execução de dois
laços de repetição e um teste condicional, os laços de
repetição utilizam a informação do centro do círculo e
do raio para percorrer um quadrado nas coordenadas X
e Y, pixel a pixel. Já o teste condicional visa delimitar
a região onde a cor de cada pixel será armazenada, para
isso parte-se da equação do círculo abaixo:
Equação: Equação do círculo
 [1]
Onde:
r: raio
x: coordenada x
y: coordenada y
Desenvolvendo e aplicando as variáveis
disponíveisna aplicação é possível dizer que está
dentro do círculo qualquer pixel que puder ser descrito
pela inequação abaixo, onde é considerado dentro do
objeto o pixel cuja a raiz quadrada da soma das
coordenadas em x e y ao quadrado são menores do que
o raio detectado.
Equação: Inequação que delimita os pixels
dentro do objeto
 √ [2]
Onde:
 : raio do objeto detectado
x: coordenada x do pixel
y: coordenada y do pixel
Desta forma o algoritmo percorre uma região
retangular, pixel a pixel, e quando o teste condicional
identifica que o pixel está dentro do círculo, este tem
sua cor armazenada no padrão RGB, conforme é
demonstrado na imagem abaixo.

Figura 9: identificação RGB. Fonte: Dos autores (2017).
Após mapear e armazenar cor de cada pixel
dentro da figura detectada, o sistema extraí a média
aritmética simples de cada componente identificado,
desta forma obtendo a tonalidade média da figura.
O princípio básico da câmera trata-se de
aplicar uma escala de cor de acordo com a temperatura
das regiões da imagem que está sendo vista ou
capturada. Essa escala pode ser vista na figura abaixo e
nota-se que ela é unidimensional e atribui cores mais
vermelhas para temperaturas mais quentes, mais verdes
para intermediárias e mais azuis para temperaturas
mais baixas. As temperaturas máxima e mínima podem
ser arbitradas manualmente ou definidas
automaticamente pela câmera

Figura 10: escala de temperatura. Fonte dos autores (2017)
Uma característica importante é que está
escala é unidimensional, o que gera um problema pois
a criação de cores em sistemas computacionais digitais
se dá em múltiplas dimensões, como no modelo RGB,
onde uma cor é formada por uma parcela de vermelho,
uma parcela de verde e uma parcela de azul. Por isso,
foi preciso encontrar um modelo de correlação que
consiga transformar um modelo multidimensional (cor)
em um modelo unidimensional (temperatura) com
precisão.
O modelo desenvolvido se baseia na
observação do comportamento do padrão RGB ao
longo da escala. Percebeu-se que dentro da variação de
temperatura sempre há uma cor dominante, a qual se
trata da vermelha no último terço do span (faixa de
variação da temperatura) da medição, verde no terço
central e azul no terço inferior.
Há também um canal de cor que varia
aumentando ou diminuindo junto com a temperatura
indicando a transição e forçando a mudança de
tonalidade, este canal de cor é o segundo de maior
intensidade e com base nele se obtém a variação de
temperatura. Por fim o canal restante no modelo RGB é
nulo (zero) ou intensidade e variação nula e pode ser
desconsiderado durante a mudança de cor.
A variação de cor se dá entre 0 e 255, logo se
faz uma escala simples dentro de cada patamar levando
em consideração a média da cor e como se dá a relação
de variação dentro daquele patamar
No esquemático demonstrado na figura abaixo
percebe-se a cor dominante, variante e nula para cada
faixa da escala de cor correlacionando com a
temperatura.

Projeto Integrador III



Figura 11: Modelo RGB. Fonte: Dos autores (2017).
5. Resultados
O sistema foi testado através da comparação
dos resultados revelados por ele e pelos que são
fornecidos na câmera termográfica da Fluke bem como
no software da mesma. Pode-se afirmar que o software
desenvolvido consegue apresentar resultados
satisfatórios, bastante fiéis aos que são mostrados pelo
sistema profissional.
Abaixo é possível visualizar uma imagem
tirada com a câmera termográfica e temperatura que ela
identificou.

Figura 12: imagem câmera termográfica. Fonte: Dos autores (2017).
A seguir, uma captura de tela do software
desenvolvido processando uma imagem tirada
segundos após a anterior, apenas com a função de
informações desabilitada. Nota-se que a temperatura
média observada é muito fiel a temperatura
identificada pela câmera.
Figura 13: resultado obtido. Fonte: Dos autores (2017).

Em testes percebeu-se que o sistema apresenta
uma diferença de até 10°C em relação a imagem da
câmera, isso se mostra por alguns fatores como:
diferença de tempo entre a captura da imagem com
informações e sem informações o que faz o objeto ter
sua temperatura alterada, nas imagens da câmera a
temperatura apresentada se trata de um ponto ou
pequena região do objeto enquanto no software
desenvolvido se calcula a temperatura média de todo o
objeto, além disso, pela tecnologia da câmera não ser
aberta é difícil precisar o funcionamento do algoritmo
que calcula a temperatura logo é bastante complexo
garantir uma fidelidade completa.
Por vezes é necessário mudar os parâmetros
de detecção de objetos para conseguir realizar o
processamento da imagem em virtude da qualidade de
captura e nitidez das bordas o que é uma tarefa um
pouco trabalhosa e inviável para produto final, porém,
completamente aceitável para um projeto em
desenvolvimento como este.
Contudo, é possível afirmar que o software
apresenta um resultado bastante satisfatório dentro das
condições de desenvolvimento do trabalho, a técnica de
detecção de temperatura a partir da cor se mostrou
bastante eficiente e robusta, trazendo resultados fiéis ao
real. A interface é amigável e de fácil utilização.

5. REFERÊNCIAS
BRASIL. J Viana. Universidade Federal Rural
do Rio de Janeiro. Processamento da Imagem.
Disponível em:
<http://www.ufrrj.br/institutos/it/de/acidentes/sr4.htm>
. Acesso em: 16 mar. 2017.

QUEIROZ, José Eustáquio Rangel de;
GOMES, Herman Martins. Introdução ao
Processamento Digital de Imagens. Campina Grande:
Ufcg, 2001.

 INFRARED. Câmeras Termográficas.
Disponível em:
<http://www.infraredequipamentos.com.br/index.php/t
ermografia-e-corona/camera-termografica.html>.
Acesso em: 16 mar. 2017.

 CONCEITO.DE (Brasil). Conceito de
Imagem. Disponível em: <http://conceito.de/imagem>.
Acesso em: 13 mar. 2017.


INPE. Instituto Nacional de Pesquisa Especial. Teoria
: Processamento de Imagens. Disponível em:
<http://www.dpi.inpe.br/spring/teoria/realce/realce.htm
>. Acesso em: 16 mar. 2017.
