Você conhece os fenômenos que podem causar
destruições desta sequencia de imagens?
Parte do telhado da sede da Sociedade Santos Dumont foi arrancado pelo vento - 26/12/2012 Brusque – SC
2009 - Ginásio da Escola Estadual de Guaraciaba (SC) destruído pela tempestade.
2011 - Canoas – RS
Tufão Nesat nas Filipinas em 2011, ventos de até 140 km/h
Imagem: folha.com
Várias são as causas de desabamentos nas
estruturas, nesta apresentação iremos
abordar a ação dos ventos, muitas vezes
subestimado por engenheiros e arquitetos.

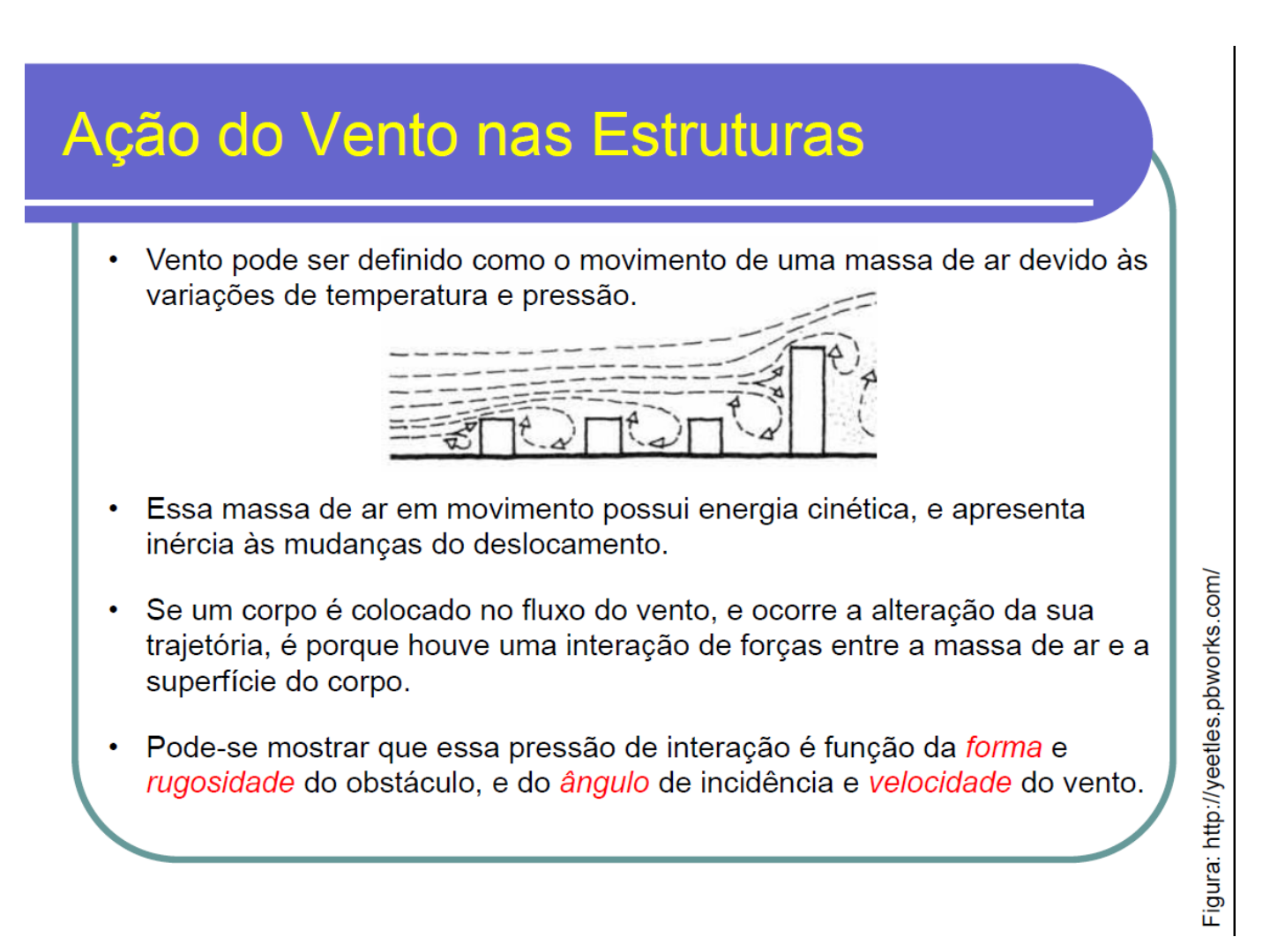

Ação dos ventos nas coberturas em balanço
Forças Estáticas Devidas ao Vento

A norma brasileira traz as isopletas da velocidade
básica no Brasil. Como regra geral, admite-se que o
vento básico possa soprar de qualquer direção
horizontal. Uma vez definida, a velocidade básica é
multiplicada pelos fatores de ponderação S1, S2,
S3 para ser obtida a velocidade característica do
vento Vk, para a parte da edificação em
consideração. A velocidade característica do vento
permite, então, determinar a pressão dinâmica e a
componente da força global na direção do vento.
VENTO A BARLAVENTO

PRODUZ UM ESFORÇO DE PRESSÃO SOBRE O
COMPONENTE, EMPURRANDO-O NA DIREÇÃO E SENTIDO
DO VENTO
Fonte: Prof. Watanabe
VENTO A SOTA-VENTO

PRODUZ UM ESFORÇO DE SUCÇÃO SOBRE O COMPONENTE,
PUXANDO-O NA DIREÇÃO E SENTIDO DO VENTO
Fonte: Prof. Watanabe
VENTO PARALELO

PRODUZ UM ESFORÇO DE SUCÇÃO VERTICAL SOBRE O
COMPONENTE, PUXANDO-O NA DIREÇÃO
PERPENDICULAR AO DO VENTO
Fonte: Prof. Watanabe
Aerofólio ajuda a manter a estabilidade de um veículo se
deslocando em alta velocidade
Fonte: Prof. Watanabe
VENTO COM PRESSÃO INTERNA

PRODUZ UM ESFORÇO DE PRESSÃO SOBRE O
COMPONENTE, EMPURRANDO-O NA DIREÇÃO E SENTIDO
DO VENTO E NA DIREÇÃO PERPENDICULAR AO DO
VENTO
Fonte: Prof. Watanabe
VENTO COM SUCÇÃO INTERNA

PRODUZ UM ESFORÇO DE SUCÇÃO SOBRE O
COMPONENTE, PUXANDO-O NA DIREÇÃO E SENTIDO
DO VENTO E NA DIREÇÃO PERPENDICULAR AO DO
VENTO
Fonte: Prof. Watanabe
AÇÃO COMBINADA DO VENTO A BARLAVENTO COM O VENTO A
SOTA-VENTO

PRODUZ UM ESFORÇO DE PRESSÃO SOBRE O COMPONENTE À
BARLAVENTO, EMPURRANDO-O NA DIREÇÃO E SENTIDO DO VENTO
E TAMBÉM PRODUZ UM ESFORÇO DE SUCÇÃO SOBRE O
COMPONENTE À SOTA-VENTO, PUXANDO-O NA DIREÇÃO E SENTIDO
DO VENTO
Fonte: Prof. Watanabe
De acordo com a norma brasileira NBR-6123 - Forças Devido ao
Ventos em Edificações - a pressão exercida pelo vendo sobre as
partes das edificações deve ser calculada com a fórmula:
q = 0,613 Vk
2
ONDE:
q = Pressão Dinâmica em N/m2
VK
 = Velocidade Caracterísitca em m/s
A Velocidade Característica depende de uma série de
fatores como a região do Brasil, a topografia (planos,
vales, montanhas), a densidade de ocupação (muitos
prédios) e características construtivas do edifício.
Vk = V0 X S1 X S2 X S3
ONDE:
VK
 = Velocidade Caracterísitca em m/s.
V0
 = Velocidade Básica da Região;
S1
= Fator Topográfico;
S2
 = Fator Rugosidade;
S3
 = Fator Probabilístico.
De acordo com a NBR-6123, o Fator Topográfico, S1, é determinado em função do
relevo do terreno.
Para quem está acostumado a
pensar em km/h, isto é, em
quilômetros por hora, uma
velocidade básica V0 = 30 m/s
equivale a uma velocidade
básica V0 = 108 km/h.




Quadro 3 -
Classes de relevo do terreno
S1 TIPO DE RELEVO DO TERRENO
1,0 Terreno Plano ou fracamente acidentado
VARIÁVEL Taludes e Morros
0,9
Vales Profundos e protegidos de ventos de qualquer
direção.
Para mais detalhes sobre a determinação do Fator Topográfico,
ver o item 5.2 da norma NBR-6123. A norma recomenda que
casos de combinação de vales e montanhas com dificuldades
de se estabelecer a direção predominante dos ventos que seja
feita ensaio em Túnel de Vento.
Categorias de Rugosidade do terreno – S2 Quadro 5
CATEGORIA TIPO DE SUPERFÍCIE DO TERRENO
I
Superfícies Lisas de grandes dimensões, com mais de 5 km de extensão, medida na
direção e sentido do vento incidente.
I I
Terrenos abertos em nível ou aproximadamente em nível, com poucos obstáculos
isolados, tais como árvores e edificações baixas. Obstáculos com altura média abaixo de
1,0 metros.
I I I
Terrenos planos ou ondulados com obstáculos, tais como arbustos e muros, poucos
quebra-ventos. Obstáculos com altura média de 3,0 metros.
IV
Terrenos cobertos por obstáculos numerosos e pouco espaçados, em zona florestal,
industrial o urbanizada. Altura média dos obstáculos de 10 metros.
V
Terrenos cobertos por obstáculos numerosos, grandes, altos e pouco espaçados.
Obstáculos com altura média de 25 metros ou mais.
Quadro 8 - De acordo com a NBR-6123, o Fator Estatístico S3 é
baseado em conceitos estatísticos, e considera o grau de
segurança requerido e a vida útil da edificação.
GRUPO DESCRIÇÃO
FATOR
S3
1
Edificações cuja ruína total ou parcial pode afetar a segurança ou
possibilidade de socorro a pessoas após uma tempestade destrutiva
(hospitais, quartéis de bombeiros e de forças de segurança, centrais de
comunicação, etc.)
1,10
2
Edificações para hotéis e residências. Edificações para comércio e indústria
com alto fator de ocupação.
1,00
3
Edificações e instalações industriais com baixo fator de ocupação (depósitos,
silos, construções rurais, etc.)
0,95
4 Vedações (telhas, vidros, painéis de vedação, etc.) 0,88
5 Edificações temporárias. Estruturas dos grupos 1 a 3 durante a construção. 0,83
QUADRO 6: Classes de Edifícios em função de suas dimensões.
CLASSE DIMENSÕES DO EDIFÍCIO
A
Todas as unidades de vedação, seus elementos de fixação e peças individuais de
estruturas sem vedação.
Toda edificação na qual a maior dimensão horizontal ou vertical seja inferior a 20
metros.
B
Toda edificação ou parte de edificação para a qual a maior dimensão horizontal ou
vertical da superfície frontal esteja entre 20 e 50 metros.
C
Toda edificação ou parte de edificação para a qual a maior dimensão horizontal ou
vertical da superfície frontal exceda50 metros.
Exemplo Numérico:

Galpão Idustrial medindo 20X50 metros e 14 metros de altura em
terreno plano, baixa vegetação, no município de Belo Horizonte:

1 - Determinação da Velocidade Básica V0:

Consultando as Isopletas vemos que a cidade de Belo Horizonte está
localizada ente as isopletas 30 e 32. Interpolando, temos V0 = 32 m/s.

2 - Determinação do Fator Topográfico S1:
Consultando a tabela para terrenos planos, temos S1 = 1,0

Exemplo Numérico:

3 - Determinação do Fator Rugosidade S2:

Consultando a tabela do Quadro 5, para terrenos planos com
vegetação baixa, temos a Categoria III.
Consultando a tabela do Quadro 6 temos a Classe B.
Entranto com Catergoria III e Classe B na tabela do Quadro 7, e altura
do galpão de 14 metros, temos S2 = 0,96

4 - Determinação do Fator S3:
Consultando a tabela do Quadro 8, edifício industrial, temos S3 = 0,95.

5 - Cálculo da Velocidade Característica VK:
VK = V0 x S1 x S2 x S3
VK = 32 x 1,0 x 0,96 x 0,95
VK = 29,184 metros por segundo.

Exemplo Numérico:


6 - Finalmente, o cálculo da carga atuante ou Pressão
Dinâmica q:

q = 0,613 VK
2
q = 0,613 X 29,1842
q = 522 N/m2
ou para quem é antigo:
q = 53 kgf/m2


Tabela antiga dos valores
mínimos das cargas
acidentais, produzidas pelo
vento, que devem ser
considerados no cálculo das
estruturas de edifícios estão
fixadas na Norma Brasileira
NBR-6120 - (antiga NB-5) -
Cargas para o Cálculo de
Estruturasde Edifícios.

Atualmente a carga do vento
deve ser considerada pelos
critérios da NBR 6123/88
Fonte: Prof. Watanabe
O VENTO PARALELO produz um esforço de sucção vertical
puxando o telhado para cima, como se tentasse arrancar o
telhado e as telhas:
Fonte: Prof. Watanabe
Durante um vendaval, podemos identificar os seguintes esforços
que estão atuando no telhado:
1 - Ação do Vento que tende a levantar o telhado e as telhas para cima. O valor
acima de 30 kgf/m2 foi determinado para um telhado baixo com baixa
inclinação e situado a mais de 6 metros de altura do chão;
2 - O peso próprio das telhas é um esforço que age para baixo;
3 - O peso próprio da estrutura que sustenta as telhas é outro esforço que age
para baixo.
Fonte: Prof. Watanabe

Telha
cerâmica
(colonial
ou
francesa)
Telha de
fibro-
cimento de
8 mm
Telha de
chapa de
aço
zincada
Telha de
fibro-
cimento de
6 mm
Telha de
alumínio
Peso próprio
das telhas
[kgf/m2]
120 23 25 16 15
O peso próprio das telhas depende do tipo de telha
utilizada:






NOTAS:

1 - O peso das telhas cerâmicas devem ser consideradas quando
molhadas;

2 - As telhas onduladas de fibro-cimento de 8 milímetros estão com
sobreposição de 20 centíimetros.

3 - As telhas onduladas de fibro-cimento de 6 milímetros estão com
sobreposição de 14 centíimetros;

4 - As telhas cerâmicas são mais pesadas do que o esforço do vento.
Então, este tipo de telha não precisa ser "amarrada" na estrutura de
sustentação;

5 - As demais telhas pesam menos do que o esforço de arrancamento do
vento. Por causa disso, estas telhas precisam ficar "amarradas" ou presas
na estrutura de sustentação;
Fonte: Prof. Watanabe
O peso próprio da estrutura de sustentação depende do
tipo de material empregado:
Madeira de lei Aço Alumínio
Peso próprio
médio da
estrutura
Kgf/m2
40 25 15
NOTAS:
1 - O peso de uma estrutura de sustenção depende muito do tipo da
estrutura, podendo ser com tesouras, arco atirantado, arco sem tirantes,
shed, etc. Cada um desses tipos vai resultar em um peso diferente. Então
os dados acima são meramente ilustrativos, isto é, servem para se ter uma
idéia..
2 - Os dados acima não podem ser utilizados para o cálculo ou
dimensionamento de estruturas de telhados.


3 - Um telhado com estrutura de sustentação de alumínio coberta com
telhas de alumínio vai pesar em torno de 30 kgf/m2 que é exatamente
igual ao esforço da ação do vento. Neste caso, além das telhas terem
que ficar firmemente presas à estrutura de sustentação, a própria
estrutura de sustentação vai ter que ficar firmemente presa à estrutura
de apoio (pilares ou paredes).



4 - Nos casos em que a estrutura de sustentação não está presa na
estrutura de apoio é muito comum, durante um vendaval, o vento
carregar o telhado inteiro.



Trajetória do vento em centros urbanos
Ventilação Cruzada - Plantas Abertas
Outro fator muito importante
é o estudo do vão da janela e
dos condicionantes que
podem potencializar ou
atenuar a ação danosa dos
ventos.
Fonte: Prof. Watanabe
Problema!
Solução
Inserção de frisos e
obstáculos ao vento
ascendente , ex:
jardineiras.
IPT – USP - Equipamento faz simulação do desempenho aerodinâmico
de edificações sob condições atmosféricas adversas
Algumas tecnologias empregadas na construção de
arranha-céus e grandes estruturas
Petronas tower – Malásia
Passarela entre os edifícios do
hospital Albert Einstein –
Morumbi - SP
