Lista de Exercícios 3
CSI485 Engenharia de Software I

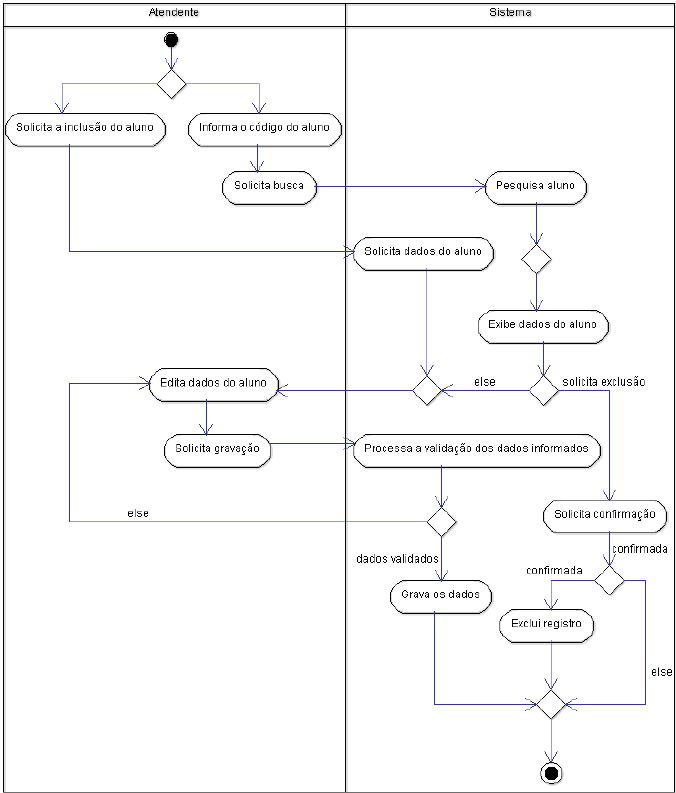

1. Analise o diagrama de casos de uso abaixo referente a um componente de matrícula e
construa um di agrama de atividades para representar estes comportamentos do
sistema.
Resposta:
2. Construa um diagrama de atividades para o seguinte processo de negócio:
A autorização do pagamento tem início após um pedido ter sido realiz ado pelo
cliente.
Ao mesmo tempo, a disponibilidade para cada um dos itens do pedido é verificada
pelo depósito.
Se a quantidade requisitada de um determinado item existe em estoque, tal
quantidade é associada ao pedido, caso contrário, a quantidade do item será
alterada (se houver em quantidade menor), se a quantidade em estoque for igual a
zero, o item será excluído.
O pedido é enviado p elo depósito ao cliente quando todos os itens estiverem
associados e o pagamento estiver autorizado.
O pedido será cancelado se a ordem de pagamento não tiver sido autorizada.
Resposta:

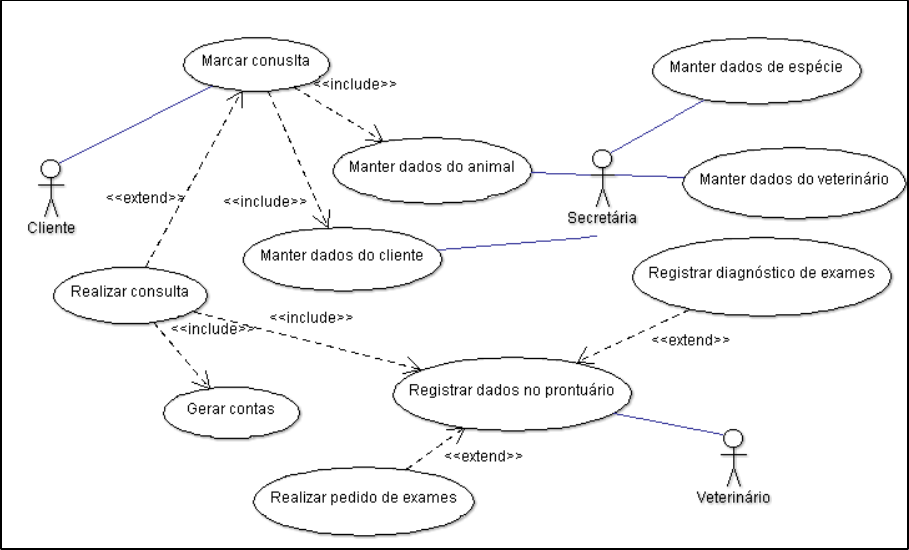

3. Crie um Diagrama de Casos de Uso para um sistema de veterinária, levando em
consideração as seguintes características:
a. Um cliente primeiramente se diri ge à Clínica onde marca um a consulta com a
secretária, fornecendo s uas informações pessoais e do animal que deseja
tratar. S e o cliente ou o animal ainda não estiverem cadastrados no sistema ou
possuam algum dado qu e precise se r atualiz ado, a secretária deverá atualizar
seus cadastros.
b. Em cada sessão d e tratamento (uma sessão equivale a uma consulta), o cliente
deve informar os sintomas aparentes do animal e estes devem s er registrados.
Um tratamento pode ser encerrado em apenas um a consulta, quando se tra tar
de algo simples ou pode se arrastar por muitas sessões dependendo do
diagnóstico do médico-veterinário.
c. Durante uma sessão o veterinário pode marcar exames para o animal, a serem
trazidos na sessão se guinte, O p edido dos exames, bem como s eus resultados
devem ser registrados no histórico de tratamentos do animal.
d. Após cada sessão, o histórico da consulta deve ser atualizado e gera-se uma
conta a receber a ser paga p elo cliente. A manutenção das consultas é
responsabilidade exclusiva do médico-veterinário que a realizou.
e. É responsabilidade da secretária manter atualizad os os cadastros de clientes,
animais, médicos e espécies.
Resposta:
