Eletrônica Aplicada
2ª Lista de exercícios
(Lógica Digital / Combinacional)
1. Faça a conversão de números binários ou hexadecimais para números decimais dos itens a seguir.
a. ( 11011 )2b. ( 5BC71 )16c. ( 10101011100 )2d. ( 01101011111 )2

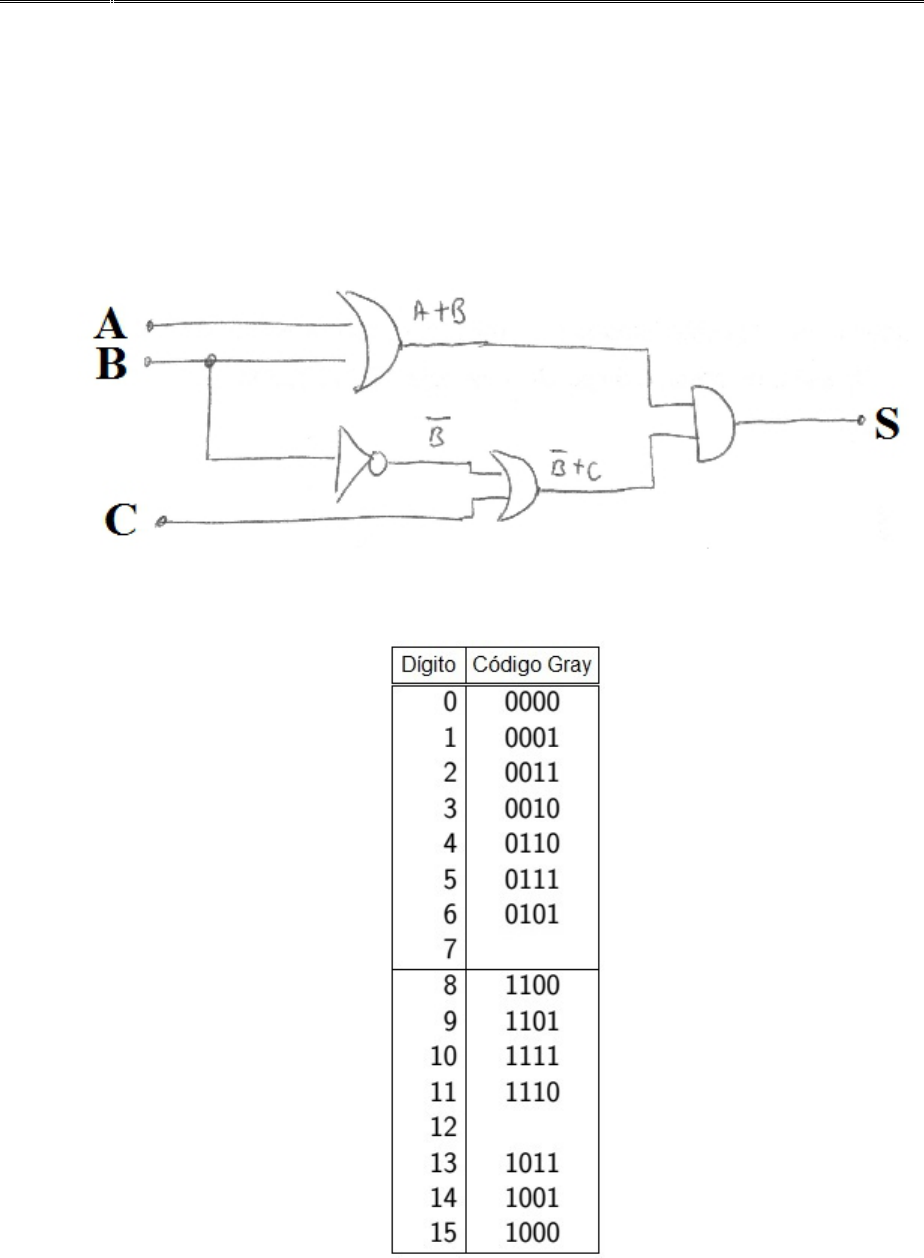

2. O diagrama lógico da figura a seguir apresenta um sistema implementado com circuito digital, contendo
três entradas e uma saída. Desenvolva a expressão que representa a relação da saída (S) pelas
entradas (A, B e C).
3. Considerando a tabela do código Gray, muito utilizado na eletrônica em aplicações industriais, complete
os códigos que estão faltando na tabela a seguir.
4. A tabela a seguir apresenta sete tipos de portas lógicas. Dada a sua simbologia, apresente o seu nome e
a expressão algébrica (lógica) a sua saída S.
5. Para o circuito com três portas digitais e quatro entradas apresentado na figura a seguir construa a
tabela verdade (T.V.) do sistema digital e apresente os estados para as saída final S3 e as saídas
intermediarias S1 e S2. Apresente também a equação algébrica para a saída S do sistema digital.
6. Para o circuito com três portas digitais e quatro entradas apresentado na figura a seguir construa a
tabela verdade (T.V.) do sistema digital e apresente os estados para as saída final S3 e as saídas
intermediarias S1 e S2. Apresente também a equação algébrica para a saída S do sistema digital.
7. Para o circuito com três portas digitais e quatro entradas apresentado na figura a seguir construa a
tabela verdade (T.V.) do sistema digital e apresente os estados para as saída final S3 e as saídas
intermediarias S1 e S2. Apresente também a equação algébrica para a saída S do sistema digital.
8. Para o circuito com três portas digitais e quatro entradas apresentado na figura a seguir construa a
tabela verdade (T.V.) do sistema digital e apresente os estados para as saída final S3 e as saídas
intermediarias S1 e S2. Apresente também a equação algébrica para a saída S do sistema digital.
9. Para o circuito digital combinacional com sete portas digitais e quatro entradas apresentado na figura a
seguir construa a tabela verdade (T.V.) do sistema digital e apresente a saída S de cada estado
(combinação) nas portas de entrada. Apresente também a equação algébrica para a saída S do sistema
digital.
10.Para o circuito eletrônico apresentado na figura a seguir, verifique e identifique se o mesmo pode
representar uma operação de porta-lógica ou de lógica digital combinacional.
Caso positivo, construa então uma tabela verdade (T.V.) desse sistema digital análogo, considerando
três entradas A, B e C e uma saída S, para cada estado (combinação) nas entradas. Apresente também
a equação algébrica para a saída S do sistema digital.
Obs.: Se necessário, considerar as quatro resistências como sendo de 10kΩ, VCC = +5V e VBE = 0,7V.
11.Para o circuito com três portas digitais e duas entradas apresentado na figura a seguir construa a tabela
verdade (T.V.) do sistema digital e apresente os estados para as saídas S1 e S2.
