Questão 1/5 - Análise de Circuitos Elétricos

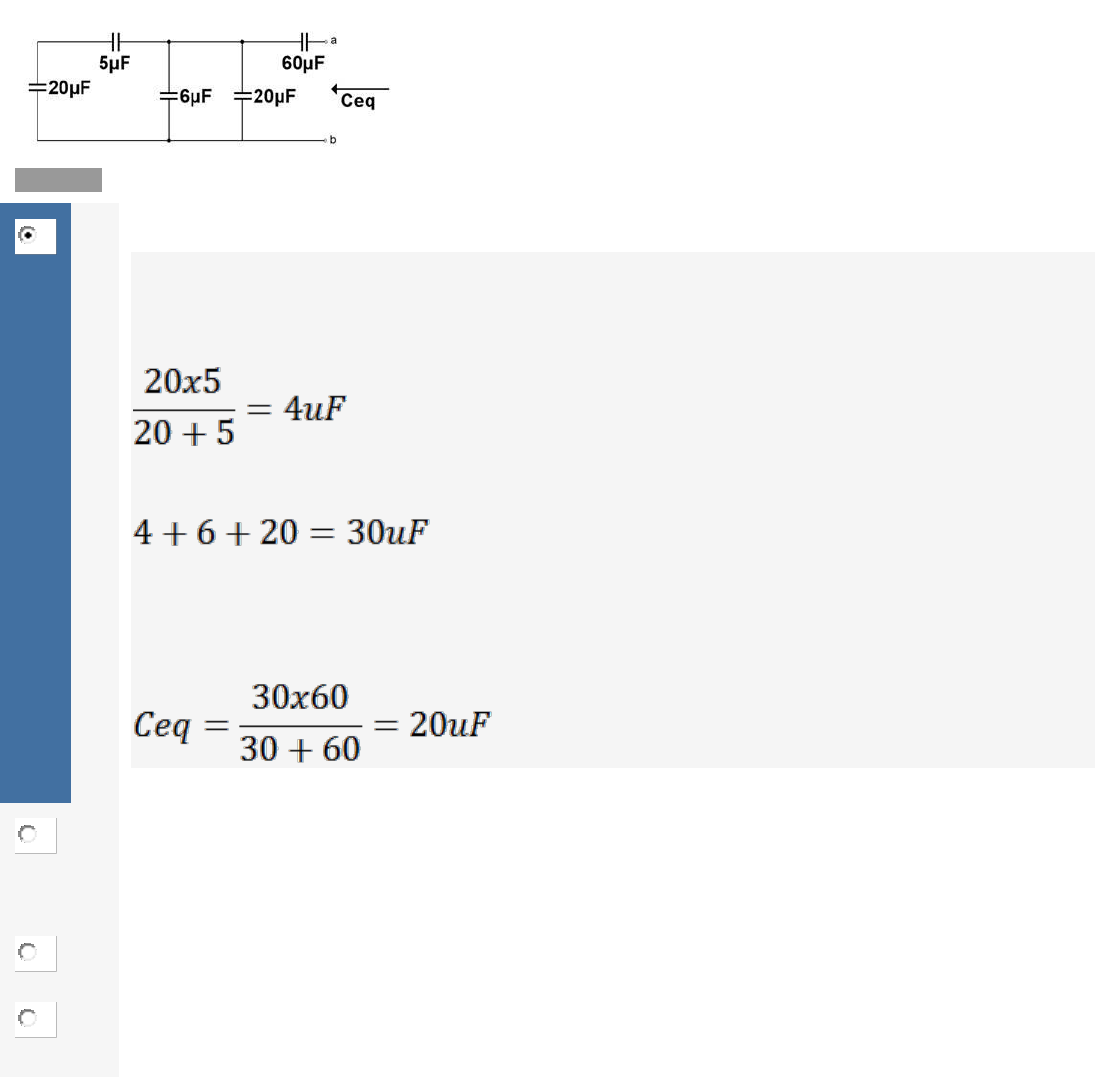

Capacitor é um componente que armazena cargas elétricas num campo elétrico, acumulando um desiquilibrio interno de carga elétrica. Calcule a capacitância equivalente vista pelos terminais a e b do circuito a seguir:
Nota: 20.0

	A
	20μF20μF
Você acertou!
Os capacitores de 20uF e 5uF estão em série, a capacitância equivalente para eles é:
Este capacitor de 4uF está em paralelo com os capacitores de 6uF e 20uF, a capacitância combinada deles é:
Este capacitor de 30uF, por sua vez, está em série com o capacitor de 60uF. Portanto, a capacitância equivalente de todo o circuito é:

	B
	111μF111μF

	C
	40μF40μF

	D
	2μF2μF

	E
	2F2F
Questão 2/5 - Análise de Circuitos Elétricos
Os motores, os transformadores e outros equipamentos de unidades consumidoras têm como força a energia elétrica, que é utilizada de duas formas distintas: a energia reativa e a energia ativa.
A primeira delas, a energia reativa não realiza trabalho efetivo, mas é necessária e consumida na geração do campo eletromagnético responsável pelo funcionamento de motores, transformadores e geradores.
Qual é a unidade de medida da energia reativa?
Nota: 20.0

	A
	V

	B
	A

	C
	kVArh
Você acertou!
A primeira delas, a energia reativa, medida em kVArh, não realiza trabalho efetivo, mas é necessária e consumida na geração do campo eletromagnético responsável pelo funcionamento de motores, transformadores e geradores.

	D
	kW

	E
	Km
Questão 3/5 - Análise de Circuitos Elétricos
Um circuito resistor-indutor (circuito RL), filtro RL ou malha RL, é um dos mais simples filtros eletrônicos de resposta de impulso infinita analógicos. Ele consiste de um resistor e de um indutor, podendo estar ligados tanto em série quanto em paralelo, sendo alimentados por uma fonte de tensão. A partir dessas informações analíse o circuito a seguir e calcule o valor das correntes I (corrente total), IR (corrente no resistor) e IL(corrente no indutor)
Nota: 20.0

	A
	(I=1A);(IR=10A);(IL=9A)(I=1A);(IR=10A);(IL=9A)

	B
	(I=10A);(IR=9A);(IL=1A)(I=10A);(IR=9A);(IL=1A)

	C
	(I=2,5A);(IR=1,5A);(IL=2A)(I=2,5A);(IR=1,5A);(IL=2A)
Você acertou!
I=12048=2,5AIR=12080=1,5AIL=12060=2AI=12048=2,5AIR=12080=1,5AIL=12060=2A

	D
	(I=0,5A);(IR=0,5A);(IL=0A)(I=0,5A);(IR=0,5A);(IL=0A)

	E
	(I=2,5A);(IR=11,5A);(IL=12A)(I=2,5A);(IR=11,5A);(IL=12A)
Questão 4/5 - Análise de Circuitos Elétricos
Existem três componentes básicos destes circuitos analógicos: o resistor (R), o capacitor (C) e o indutor (L). Estes podem ser combinados em quatro importantes circuitos, o circuito RC, o circuito RL, o circuito LC e o circuito RLC, com as abreviações indicando quais componentes são utilizados. Estes circuitos, entre eles, exibem um grande número de tipos de comportamentos que são fundamentais em grande parte da eletrônica analógica. Em particular, eles são capazes de atuar como filtros passivos. a seguir temos um circuito RL em paralelo.
Neste circuito pede-se para calcular o ângulo de defasagem entre VG e I
Nota: 20.0

	A
	10°

	B
	53°
Você acertou!
cosϕ=ZR=4880=0,6⟹ϕ=53°cos⁡ϕ=ZR=4880=0,6⟹ϕ=53°

	C
	15°

	D
	190°

	E
	17°
Questão 5/5 - Análise de Circuitos Elétricos
Um capacitor é um dispositivo que consiste em duas placas condutoras (chamadas armaduras), separadas por um material isolante (dielétrico), que serve para armazenar cargas.
A capacidade que tem um capacitor para armazenar cargas depende da sua capacitância (C) que, por sua vez, depende da área das placas, da espessura do dielétrico e do material de que é feito o dielétrico.
Calcule a reatância de um capacitor de 5μF5μF  na frequência de 50Hz (use o valor com arredondamento)
Nota: 20.0

	A
	5Ω5Ω

	B
	50Ω50Ω

	C
	600Ω600Ω

	D
	637Ω637Ω
Você acertou!
XC=1(2∗Π∗f∗C)=16,28∗50∗5∗10−6=637ΩXC=1(2∗Π∗f∗C)=16,28∗50∗5∗10−6=637Ω

	E
	5∗10−2Ω5∗10−2Ω
