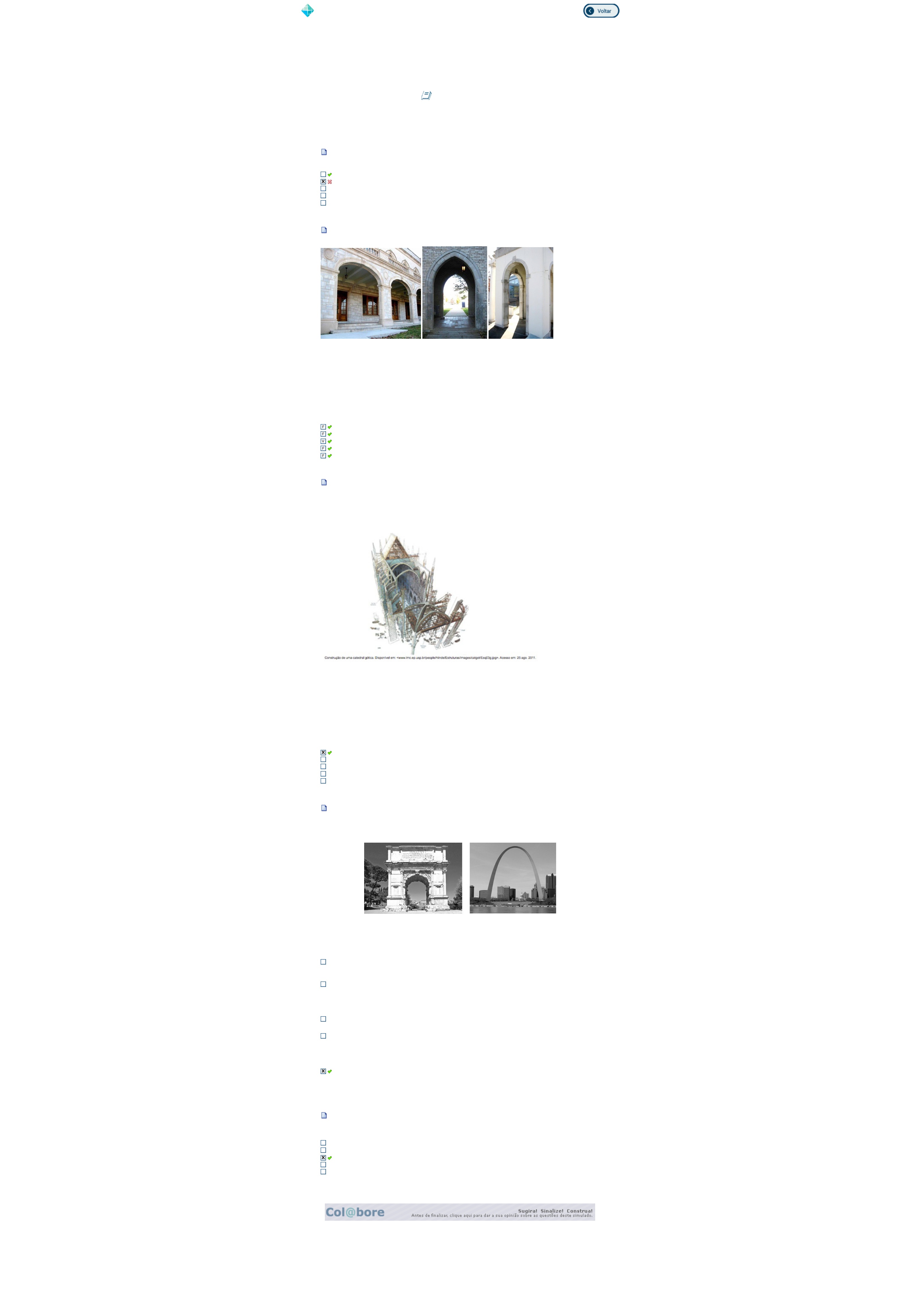

luana lemes
201801185948 SÃO JOSÉ

 SISTEMAS ESTRUTURAIS II

Avaliando Aprend.: CCE0827_SM_201801185948 V.1
Aluno(a): LUANA LEMES Matrícula: 201801185948
Desemp.: 0,4 de 0,5 28/05/2018 21:12:09 (Finalizada)

1a Questão (Ref.:201801468158) Pontos: 0,0 / 0,1
São características do sistema estrutural de cabos EXCETO:
 Carregada apenas pelo peso próprio adquire a forma da parábola
 É um sistema muito instável e precisa ser associado à outros elementos estruturais
É um elemento flexível
Pode ser fabricado de aço
Trabalha somente à tração e não resiste à compressão ou flexão

2a Questão (Ref.:201801468120) Pontos: 0,1 / 0,1
Os arcos abaixo representam diferentes estilos e tempos arquitetônicos:

Fig. 1 - Arco Abatido; Fig. 2 - Arco Gótico; Fig. 3 - Arco Romano;
Analisando as fotos acima analise as seguintes afirmativas:
I) O arco gótico é mais eficiente estruturalmente que o arco romano pois se aproxima mais da forma da catenária;
II) O arco abatido é mais e eficiente estruturalmente que o arco romano devido a relação entre flecha e vão livre
formado;
III) O arco romano se caracteriza por possuir um único centro que forma toda a sua curvatura;
IV) O arco abatido, dentre os três arcos, é o que produz menores empuxos horizontais;
Dentre as afirmativas acima somente estão corretas:
 II e IV
 II, III e IV
 I e III
 I, II e III
 I, III e IV

3a Questão (Ref.:201801787667) Pontos: 0,1 / 0,1
No livro Os Pilares da Terra, o escritor britânico Ken Follet descreveu, minuciosamente, a construção de uma catedral gótica no
interior da Inglaterra no século XII. O fragmento do romance, a seguir transcrito, reflete o fascínio de Tom, o construtor, pela catedral:
"Tinha trabalhado numa catedral uma vez -Exeter. No principio havia encarado aquele trabalho como outro qualquer. [...] Entretanto
percebera depois que as paredes de uma catedral não precisavam ser apenas boas, mas perfeitas. Além de a catedral se destinar a
Deus, a construção era tão grande que a menos obliquidade nas paredes, o mais ínfimo desvio do nivelamento absoluto,
enfraqueceria fatalmente a estrutura."

A partir do texto e da figura apresentados e considerando o sistema estrutural de uma catedral gótica conclui-se que:
I- a principal diferença entre os arcos românticos e os arcos góticos está na forma pontiaguda desses últimos, que, além de introduzir
uma nova dimensão estética, tem como importante consequência a redução dos empuxos dos arcos em cerca de 50%.
 II- do ponto de vista estrutural, o gótico representou a passagem da estrutura pesada das catedrais românicas, para uma estrutura
mais leve, na qual os esforços eram absorvidos por um sistema estrutural com base em abóbadas de berço localizadas logo abaixo
do telhado.
 III- os arcobotantes têm uma superfície superior reta e uma superfície inferior curva, de modo que seus eixos quase retos seguem a
linha dos empuxos da abóbada, enquanto sua forma levemente arqueada mostra como eles suportam seu próprio peso graças à ação
do arco.
 IV- as paredes resistiam tanto aos esforços verticais, quanto aos esforços horizontais gerados pelo vento, abóbadas e telhado,
exigindo uma preocupação maior com o comportamento estrutural, o que foi um passo fundamental na transformação do
conhecimento estrutural empírico em conhecimento científico.
É correto apenas o que se afirma em:

 I e III.
II, III e IV.
I e IV.
II e III.
I, II e IV.

4a Questão (Ref.:201801787676) Pontos: 0,1 / 0,1
 As figuras abaixo mostram dois exemplos de construção em arco: o Arco de Tito (106-113 d.C.), em
Roma, e o Saint Louis Gateway (1963-1965), de Eero Saarinen. O primeiro é um exemplar de arco
pleno e o segundo de arco catenário.


Sobre a relação entre geometria e resistência aos esforços nos dois exemplos, pode-se concluir:




Devido à sua forma em semicírculo perfeito, os arcos plenos apresentam maior rigidez
estrutural que os arcos catenários.

Os esforços que tendem a ¿abrir¿ os arcos se situam próximos ao eixo central do semicírculo
nos arcos plenos, e mais próximos à base nos arcos catenários, porém essa relação entre massa
e centro de gravidade não altera a estabilidade das estruturas.

O material não importa quando se concebe uma estrutura, apenas sua geometria é capaz de
vencer grandes vãos.
As dimensões alcançadas pelo Gateway Arch são maiores que as observadas no Arco de Tito
pelo uso de material apropriado e pela sofisticação da tecnologia construtiva empregada, e nada
tem a ver com a configuração geométrica da estrutura.

 Os arcos catenários conduzem os esforços em uma trajetória mais próxima à vertical (normal),
transferindo os esforços que tendem a "abri-lo" para mais próximo da base, o que lhes confere
maior estabilidade e rigidez.

5a Questão (Ref.:201801466734) Pontos: 0,1 / 0,1
Em relação às articulações que podem existir nos arcos, a melhor opção para que a estrutura se adapte às mudanças
de forma, absorvendo melhor às variações dos esforços é:
O arco biarticulado;
O arco com mais de três articulações;
 O arco triarticulado;
O arco com uma única articulação;
O arco biengastado;
